接手一个摄像头项目,我才明白:硬件只决定下限,软件才决定上限。

53分钟前浏览1
今天想跟大家聊的是Camera ISP调试。这个东西吧,你不碰它的时候觉得挺遥远,一旦项目上了摄像头,不管你是做安防、门禁还是车载,大概率得跟它打交道。
内容偏实操,有一定专业性,正在搞嵌入式的兄弟可以仔细看看,暂时用不上的建议先收藏,说不定下个项目就派上用场了。

01

背景介绍

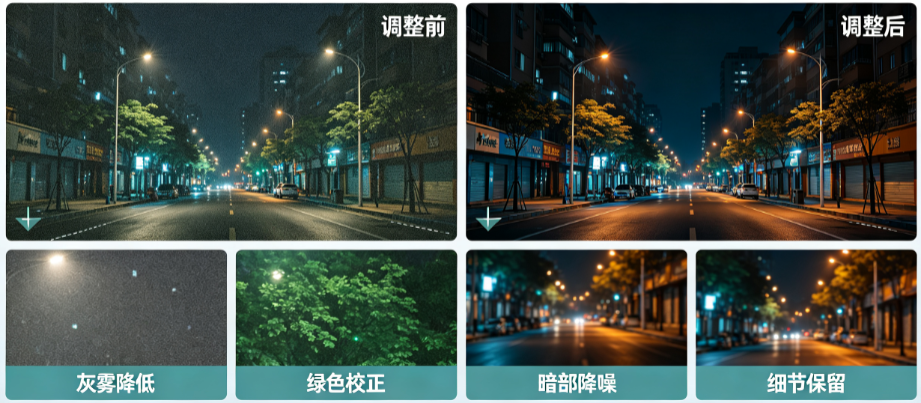

不知道大家有没有这种经历:项目选型时看中了一款性价比不错的摄像头模组,咱们把原理图搞定、PCB打样回来、驱动也调通了,在开发板上能出图了,结果拿给产品经理一看,对方眉头一皱:“这画面怎么灰蒙蒙的?颜色怎么偏绿?暗处噪点也太多了吧?

很多时候决定画面能不能看的,不是模组本身有多贵,而是ISP有没有调到位。图像传感器Sensor,它只管把接收到的光线转换成电信号,至于颜色对不对、亮度均不均匀、噪点多不多,它一概不管。

你看到的差一点意思,往往不是一个问题,而是一串问题叠在一起:传感器对颜色的响应和人眼不一样,暗光下会有噪点和坏点,镜头边缘进光天然比中心少,画面还可能变形。

所以ISP调试不是单纯把某个参数拉高,它更像是在补偿前端硬件的物理缺陷,把输出往人眼觉得正常这条线拽。同样的模组,换个调校风格,画面气质能差一截。

接下来,咱们以米尔RK3576开发板为例,走一遍MIPI Camera ISP调试的完整流程。内容参考米尔官方资料,已获授权,并加入了一些我自己的理解和踩坑经验,希望能帮到大家。

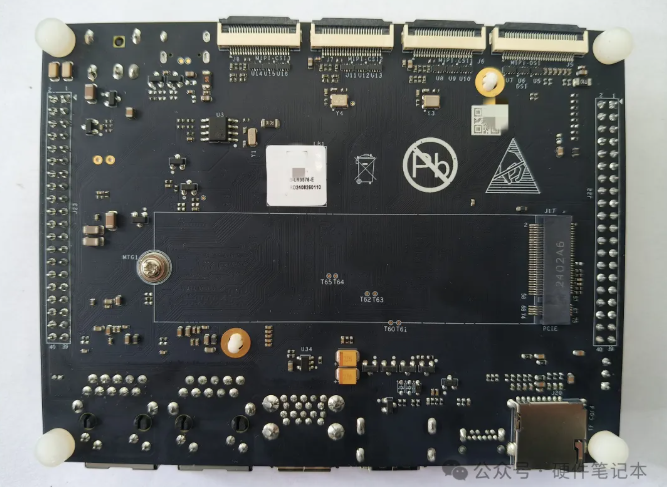

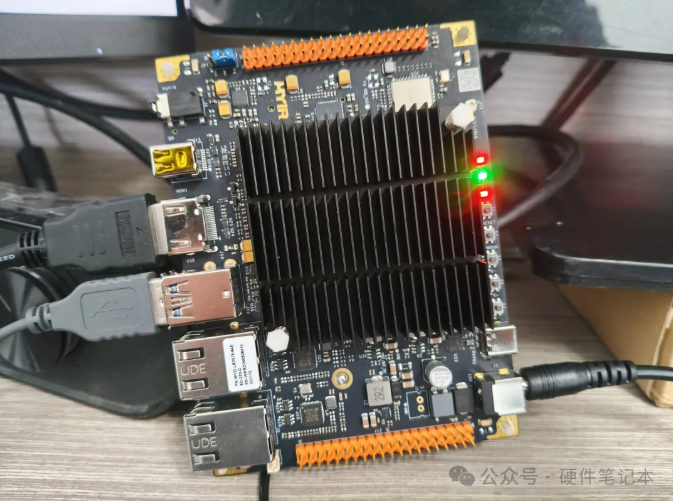

这块板子接口齐全,RK3576集成的ISP39是瑞芯微第三代ISP架构,Pipeline完整。但板子归板子,参数归参数,画面好不好看,完全取决于ISP怎么调。

02

调试准备

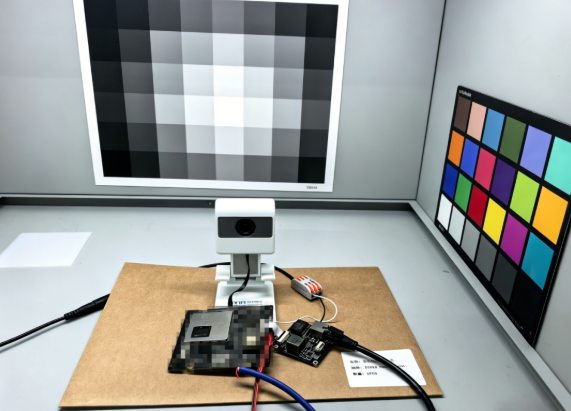

动手前东西得备齐。硬件上除了米尔RK3576开发板和对应的摄像头模组,还需要一个标准ISP调试灯箱

另外,下面这几个文档一定要提前拿到手,别等调一半抓瞎:

资料名称
内容说明
提供方
Sensor Datasheet
传感器规格书,包含寄存器定义、时序、驱动能力等核心参数
模组厂或Sensor FAE
模组规格书
包含镜头FOV、光圈值、畸变参数、焦距等光学信息
模组厂
Sensor初始化序列
寄存器初始化代码,决定传感器上电后的工作状态
Sensor FAE
曝光配置公式
增益与曝光时间的计算方法,用于AE控制
Sensor Datasheet或FAE
模组靶向尺寸
用于光学对焦与畸变校正的尺寸参考
模组厂
拿到Sensor别急着上手,第一件事就是打开Datasheet,把文档吃透,这是调试的前提。

软件环境上,板端跑rkaiq_tool_server,Buildroot系统里直接跑就行,正常连接后会出现如下打印信息:







Linux,Create domain socket success.Found single camera node: /tmp/UNIX.domain0Connect to /tmp/UNIX.domain0rkaiq_tool_server connect AIQ successlo IP: 127.0.0.1eth0 IP: 192.168.1.173

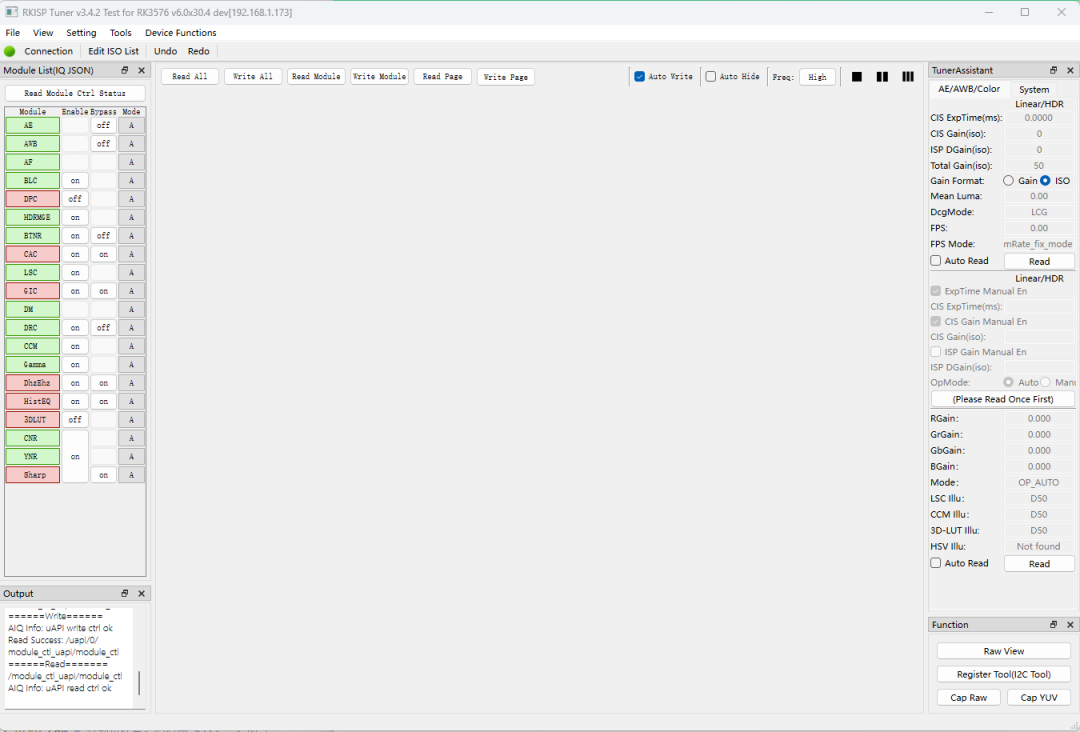

PC端用RKISPTuner,网络通了连上。很多人卡在这一步,不是网不通就是版本对不上。记住,rkaiq_tool_server和RKISPTuner必须来自同一套SDK。连接成功后左侧实时预览,右侧调参。

一个实用建议:直接从/etc/iqfiles/拷个相近的IQ文件来改,从头生成太费劲了。这就好比写代码,有现成的框架就别从头造轮子。

03

调摄像头标定

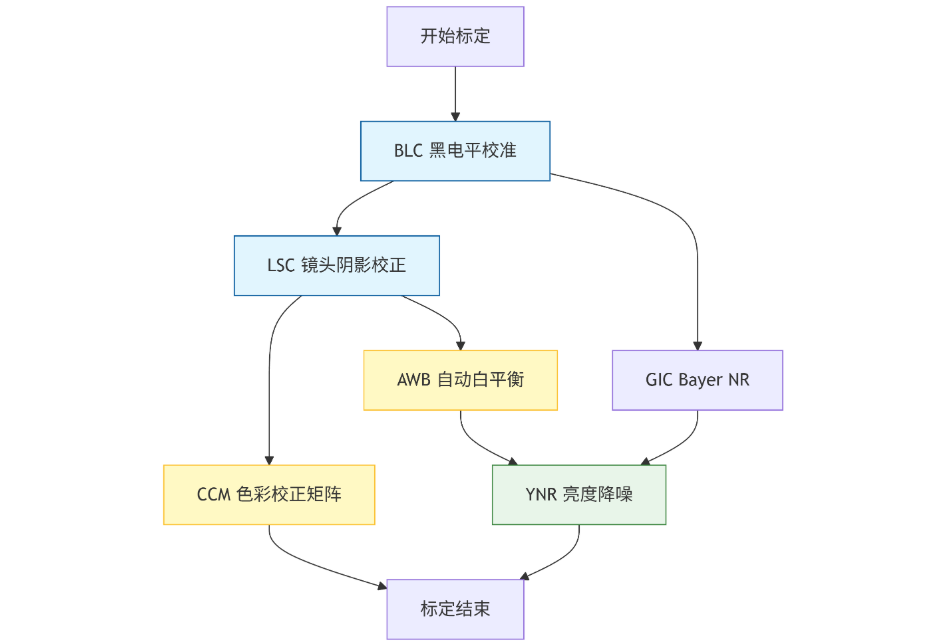

客观标定:按流水线顺序来,别跳步。ISP各模块有严格的先后顺序,不能跳,不能乱。标准流程是:BLC → LSC → AWB → CCM
这个顺序不是流程控,是因为前级输出直接决定后级判断,也就是第一个工位干不好,后面的工位全受影响。每标完一步,立刻验证效果,有问题当场重来。

1、BLC黑电平校正

用镜头盖彻底遮光,翻译过来就是把摄像头蒙上眼睛,告诉ISP这就是纯黑。在多个增益档位各抓一帧RAW数据,工具自动统计各通道黑电平均值。让ISP先搞清楚黑色到底应该是啥样,排除电路本身的干扰。

经验上,10bit RAW下R、Gr、Gb、B四通道值在50~65之间,四通道差异不超过2算比较理想。BLC值偏大画面整体变暗,动态范围减小,相当于把黑的硬说成灰的;偏小暗部细节会被当成噪声一起放大,彩色噪点全冒出来了。

很多人嫌麻烦只在一个增益下采BLC,后面换个ISO立马翻车,不同增益下暗电流偏移不一样,别偷这个懒。

2、LSC镜头阴影校正

把匀光片贴在灯箱上保证光照均匀。简单说就是给摄像头看一个亮度完全均匀的白板,告诉ISP边缘暗了我给你补。在各光源下分别采集图像,工具算出各光源的增益补偿表。标完拍纯白墙壁验证,边缘和中心亮度差控制在5%以内就算合格。

别忘了同步检查边缘区域的色偏,R/G/B三通道的校正精度都达标才行,不然暗角发绿或者发紫,看着特别难受。

3、AWB自动白平衡

在各标准色温光源下拍摄24色 色卡,框选白色 区域,工具统计R/G/B增益比。在不同光线下告诉ISP白色到底是啥样,别把白墙拍成蓝墙或黄墙。标定后白色 区域三通道比值应该接近1:1:1。

AWB标定最怕光源不标准,那种便宜的LED灯标出来全是偏的。老老实实用标准灯箱,别在工位上随便拿个台灯糊弄事。

4、CCM色彩校正矩阵

在AWB基础上,各光源下拍色卡,占画面60%以上,工具算出3×3校正矩阵。校正颜色,让红色是红色、绿色是绿色。盯住ΔE色差指标,平均ΔE<5,最大ΔE<10基本达标。

这个矩阵直接影响色准和风格,很多安防项目要求严格还原,但消费类产品喜欢加点滤镜。到底要哪种,这是产品定义阶段就要想清楚的事。

04

主观调试

上面是客观标定,接下来就是用RKISPTuner在线调参,让画面符合实际场景。米尔RK3576开发板搭载的ISP39支持4路MIPI-DSI,包括3路MIPI输入和1路输出。
Pipeline 中包含 BLC、DPC、AWB和3DNR,还有其它加起来一共13个模块。

主观调试流程总览

RK3576 ISP39 内部 Pipeline


RK3576 ISP39 Pipeline 架构

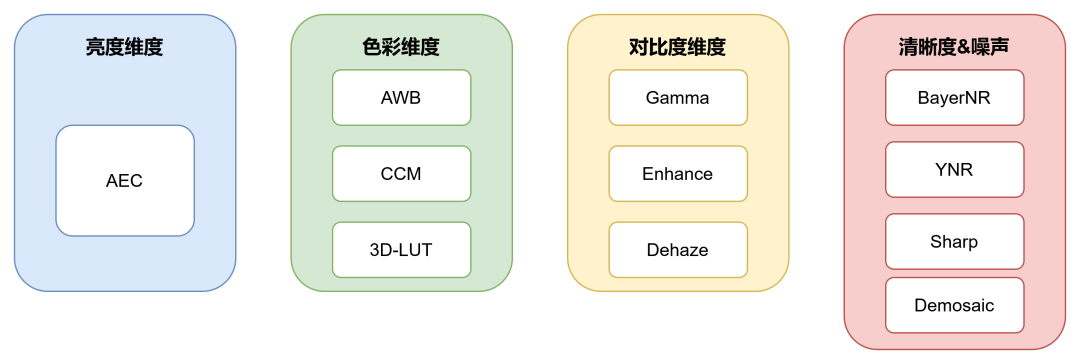

主观调试主要分为以下四个维度
维度
模块
作用
亮度维度
AE(自动曝光)
控制画面整体亮度、曝光稳定性和动态范围
色彩维度
AWB、CCM、3D LUT
决定白平衡准确性、色彩还原度及整体色彩风格
对比度维度
Gamma、Enhance、Dehaze
决定暗部细节、亮部层次和画面通透感
清晰度与噪声维度
BayerNR、YNR、Sharpen、3DNR
共同决定细节保留程度和噪点抑制效果
1、AE自动曝光

控制画面亮度和动态范围,让画面不亮不暗刚刚好。曝光时间最小值设1行,最大值根据帧率定;模拟增益建议不超过16x,再高噪声压不住——强行拉亮度代价就是满屏雪花点;目标亮度(8bit范围)一般设40~50。室内注意开防闪烁Anti-Flicker简单说就是让曝光时间和灯光频率同步,别让画面跟迪厅似的闪来闪去。

AE是用户第一眼看到的东西,调不好直接劝退。但别为了追求亮把增益拉太高,噪点炸了后面降噪压都压不回来。

参数
说明
调试建议
曝光时间范围
设定最大/最小曝光时间(行数)
最小值通常设1行,最大值根据帧率需求确定
增益范围
设定模拟增益(AGain)和数字增益(DGain)范围
AGain建议不超过16x,超过后噪声急剧增加
目标亮度
AE收敛的目标亮度值
一般设为40~50(8bit范围0~255)
收敛速度
AE调整的步进速率
视频场景偏快,拍照场景可稍慢以减少闪烁
测光权重表
定义画面各区域的测光权重
中央重点测光适合人像,均匀测光适合风景

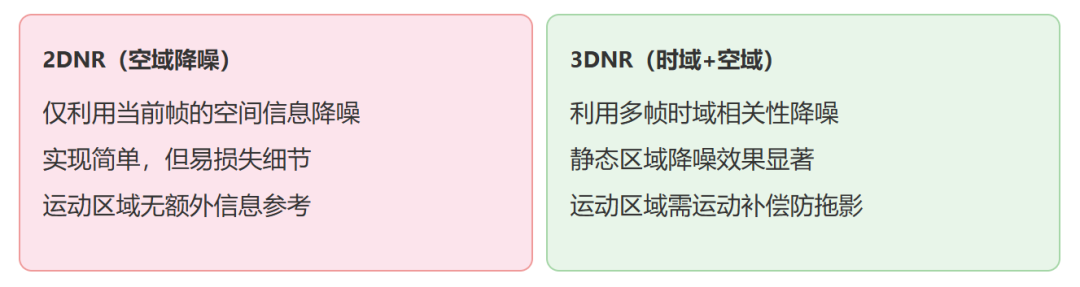

2、3DNR降噪

降噪但别把画面抹成油画。静态场景时域强度可以加大,运动场景必须减下来,否则运动的人身后拖着一串影子Ghosting,拖得满屏都是残影。运动检测阈值要反复试,通常空域强度比时域低,避免画面太糊。

3DNR是双刃剑,调好了画面干净,调过了画面像磨皮过度。一定要用运动场景验证,放个风扇在镜头前转,看叶片边缘有没有拖影,这是最直接的测试方法。

3、Sharpen锐化

把模糊的边缘描清楚,让画面显得更清晰。锐化强度从小值慢慢往上加,过头会出现白边(光晕效应),噪声阈值设为画面噪声标准差的1~2倍,防止噪声被一起放大。

很多人喜欢把锐化拉满,觉得看着清晰,但画面会变得很假,边缘像被刀割过。记住降噪和锐化是此消彼长的,找到平衡点才是关键。

参数
说明
调试建议
锐化强度
整体边缘增强幅度
过高会出现光晕(Halo),建议从小值递增
核大小
锐化滤波器半径
小核增强细纹理,大核增强粗边缘
噪声阈值
低于此阈值的细节视为噪声,不增强
防止噪声被同时放大,通常设为画面噪声标准差的1~2倍
边缘方向
水平/垂直/对角方向的独立控制
可根据场景特点差异化调整

4、Gamma

调整画面的明暗曲线,暗的地方要不要更暗,亮的地方要不要更亮。默认用Gamma 2.2(sRGB标准)。想提亮暗部就增大低输入区域斜率,想压高光就减小高输入区域斜率。

Gamma跟AE是联动的,改完Gamma一定回头验AE,否则亮度可能直接漂移。很多人在这里栽跟头,调了半天发现越调越亮。

5、3D LUT调试

给画面加滤镜,而且是专业级别的精细滤镜。CCM管不过来的颜色风格靠它。建议CCM调完再用3D LUT微调,改动幅度别太大,小心色彩断层。

这玩意儿一般项目用不上,除非你的产品要复刻某款相机的德味或者电影色调。普通项目把CCM调好就够用了。

05

IQ文件烧录与常见坑

调完所有参数,在RKISPTuner里保存为JSON格式的IQ文件,通过ADB或SCP推到板端/etc/iqfiles/目录。




















{  "sensor_info": {    "sensor_name""imx219",    "resolution""1920x1080"  },  "blc": {    "blc_offset": [56575756]  },  "lsc": {    "lsc_table": [...]  },  "awb": {    "wb_gain": {...}  },  "ccm": {    "ccm_matrix": [...]  },  ...}

IQ文件命名必须和设备树DTS里的rockchip,camera-module-name属性匹配,否则ISP加载不上,这就像你拿着钥匙开别人家的门,对不上号根本进不去。典型烧录流程如下:











# 通过 ADB 推送 IQ 文件adb push imx219.json /etc/iqfiles/
# 通过 SCP 推送 IQ 文件scp imx219.json root@192.168.1.173:/etc/iqfiles/
# 重启摄像头服务killall rkaiq_tool_server# 或直接重启系统reboot

06

高频问题速查

一切都流程做了,但是没有达到想要的效果?以下是总结的几个高频问题和排查方向:

1、画面全黑/全绿

查MIPI CSI时序、Sensor I2C通信、电压时钟使能。dmesg | grep -i mipii2cdetect走一遍。

2、整体偏色

先确认BLC和LSC标定正确,再重标AWB,最后看CCM的ΔE指标。

3、四角暗角

LSC重标,检查匀光片和光源均匀性。LSC增益已经很大还有暗角,考虑换镜头。

4、运动拖影

降3DNR时域强度或提高运动检测灵敏度,同时确认帧率达标。

5、连接RKISPTuner失败

检查rkaiq_tool_server进程、网络互通、PC和板端工具版本是否匹配。

6、室内灯光下闪烁

开Anti-Flicker,设对电网频率,国内是50Hz,曝光时间设10ms整数倍。

附一张速查表,遇到问题直接对照:
调试模块
核心参数
关键指标
常见异常表现
BLC
R/Gr/Gb/B四通道偏移值
通道差<2
暗部彩色噪点/画面偏暗
LSC
各光源增益补偿表
边缘与中心亮度差<5%
四角暗角/偏色
AWB
WB Gain(R/G/B比值)
白色 区域R≈G≈B
整体偏蓝/偏黄/偏绿
CCM
3×3色彩校正矩阵
ΔE<5(平均)
特定颜色偏差严重
AE
目标亮度/增益范围/收敛速度
画面亮度稳定
过曝/欠曝/闪烁
3DNR
时域/空域降噪强度
噪点抑制vs细节保留
涂抹感/拖影
Sharpen
锐化强度/噪声阈值
无光晕/细节清晰
光晕/噪声放大
Gamma
Gamma曲线参数
暗部可见/亮部不过曝
暗部死黑/亮部溢出
3D LUT
色彩映射表节点值
无色彩断层
色彩跳变/伪影


07

经验总结

文章比较长,能看到这里的小伙伴都是真爱。咱们总结一下RK3576 MIPI Camera ISP完整的调试流程:

资料准备 → 环境搭建 → BLC 标定 → LSC 标定 → AWB 标定 → CCM 标定 → AE/3DNR/Sharpen/Gamma/3D LUT 主观调试 → IQ 文件烧录 → 多场景验证 → 完成

调ISP的五条铁律,少一条都得返工:

一是严格遵循 Pipeline 顺序

BLC→LSC→AWB→CCM→主观调试,这个顺序是硬性依赖,不是摆设。前级歪了后级全白费,别想着跳步抄近道。

二是每次只调一个模块

一次动一个,观察、记录、验证。几个一起拧,画面变了你都找不着北。

三是多场景验证

灯箱里调好了不算好,拉出去见光不死才是真的好。各种光线、各种动态,全试一遍。

四是记录参数变更

别自己造轮子,瑞芯微SDK里现成的参考文件那么多,找一个最接近的改,省时省力。

五是善用 IQ 文件继承

直接从相近模组的IQ文件或瑞芯微官方SDK提供的参考文件入手,别重复造轮子,效率会高很多。

调ISP不是为了让某一张测试图在灯箱里看着漂亮,而是让摄像头到了用户手里,不管什么光线、什么场景,画面都能扛得住,这才是能交付、能量产的ISP
