2-33斜齿轮单齿与总接触线长度计算

一句话介绍： 这套程序根据一对斜齿轮的模数、齿数、齿宽、压力角、螺旋角和转速，计算单个齿面从进入啮合到退出啮合全过程中的接触线长度，并进一步叠加相邻齿对，得到一个齿距周期内总接触线长度的变化规律。

先看它解决什么问题

斜齿轮在传动时，并不是只有一对齿瞬间接触。

由于齿面具有螺旋角：一个齿面会逐渐进入啮合；

接触线会从短变长；中间可能维持一段最大长度；随后再逐渐缩短直至退出；

在此过程中，相邻齿对还会陆续进入啮合。

所以真正决定承载状态的，不只是“某一个齿接触了没有”，还包括：

当前所有正在啮合的齿面加起来一共有多长的接触线。

程序的完整流程可以概括成：

输入斜齿轮参数 → 计算端面与基圆几何参数 → 求单齿啮合时间 → 建立单齿接触线分段函数 → 按齿距时间错位叠加 → 得到总接触线长度

1. 当前程序分析的是哪一对齿轮？

当前主要参数为：

程序还给定：

小齿轮齿顶圆半径 39.25 mm；

大齿轮齿顶圆半径 64.75 mm。

这些量共同决定接触线在齿面上的起点、终点以及持续时间。

2. 为什么斜齿轮的接触线会随时间变化？

直齿轮的齿向与轴线平行，而斜齿轮的齿面沿齿宽方向倾斜。

因此一个齿对开始啮合时，通常只是齿宽的一部分先进入接触。

随着齿轮继续转动：

局部接触 → 接触范围扩展 → 全齿宽附近接触 → 接触范围缩小 → 完全退出

所以单个齿面的接触线长度天然是一个随时间变化的量。

这也是程序为什么不能直接用：

接触线长度 = 齿宽

这样一个固定值来代替整个啮合过程。

3. 程序先计算哪些几何参数？

法面模数先转换成端面模数：mₜ = mₙ / cosβ

当前得到：mₜ ≈ 2.1284 mm

随后计算两个基圆半径：r_b1 = 0.5mₜZ₁cosα，r_b2 = 0.5mₜZ₂cosα

当前结果恰好约为：r_b1 = 35 mm，r_b2 = 59 mm

程序再根据基圆、中心距和齿顶圆半径计算：

端面啮合角；

两个齿轮的齿顶压力角；

实际进入啮合位置参数。

这些量决定单个齿面在渐开线方向上能够经历多长的有效啮合区间。

4. 螺旋参数 p 在这里有什么作用？

程序定义：p = mₜZ₁ / (2tanβ)

当前：p ≈ 102.33 mm

然后把齿宽 B 转换成无量纲的螺旋方向范围：ν_max = B / p

得到：ν_max ≈ 0.2932

在当前几何模型中，接触线沿斜齿面的实际长度与参数变化之间的比例为：

ds = √(r_b1² + p²) · dν

因此接触线长度中的核心几何系数为：

√(r_b1² + p²) ≈ 108.15 mm

这就是程序把“角度 / 螺旋参数变化”转换为实际毫米长度的关键。

5. 一个齿从进入啮合到退出需要多久？

小齿轮角速度为：ω₁ = 2πn / 60

按源码中 n=400 r/min：ω₁ ≈ 41.89 rad/s

程序计算得到一个齿面的完整啮合时间：T ≈ 0.01404 s

也就是：约 14.04 ms

这个时间可以继续拆成三段：

0～约 7.00 ms：接触线逐渐增长

约 7.00～7.04 ms：接近最大接触长度

约 7.04～14.04 ms：接触线逐渐缩短

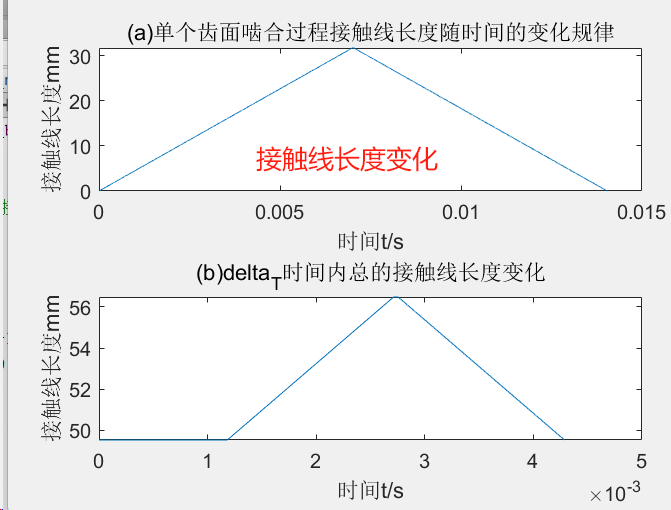

所以单齿接触线整体呈现：上升 → 短暂平台 → 下降的变化规律。

6. 单个齿面的接触线长度怎样计算？

源码采用分段函数。

设：C = √(r_b1² + p²)

则单个齿面接触线近似为：

l(t) = C·ω₁t，进入啮合阶段

l(t) = C·ν_max，达到最大接触范围

l(t) = C·[ν_max - ω₁(t-t₂)]，退出啮合阶段

这三个阶段对应非常直观的物理过程：

接触线从 0 开始逐渐延长，到达最大值以后，再逐渐缩短到接近 0。

7. 当前单个齿面的最大接触线有多长？

最大值由：l_max = √(r_b1² + p²) · ν_max

得到。当前参数下：l_max ≈ 31.71 mm

齿宽本身为 30 mm，而实际接触线由于沿斜齿面倾斜，因此其空间长度可以略大于轴向齿宽。

这正是斜齿轮相对于直齿轮的一个重要几何特点：

接触并不是沿纯轴向展开，而是沿倾斜的齿面接触线展开。

8. 为什么还需要计算相邻齿开始啮合的时间间隔？

小齿轮有：35 个齿

转速为：400 r/min

相邻两个齿依次进入相同啮合位置的时间间隔为：ΔT = 2π / (Z₁ω₁)

当前：ΔT ≈ 0.004286 s = 4.286 ms

而一个齿面的总啮合时间约为：14.04 ms

明显大于一个齿距时间 4.286 ms。因此：

前一个齿还没有退出啮合，下一个甚至再下一个齿已经开始参与啮合。

这就是多个齿对同时承载的来源。

9. 重合度为什么能直接说明同时有几对齿啮合？

源码中给出了斜齿轮总重合度计算关系，可以分成：

ε = ε_α + ε_β

其中：

ε_α：端面重合度；

ε_β：轴向重合度。

按当前参数计算：ε_α ≈ 1.643，ε_β ≈ 1.633

所以：ε ≈ 3.276

另外，从时间关系也有：T / ΔT ≈ 3.276

两种计算结果几乎一致。这说明在正常连续啮合过程中：

任意时刻主要会有 3 对或 4 对齿同时参与啮合。

重合度不是整数，因此一部分时间是 3 对齿，另一部分时间是 4 对齿。

10. 总接触线长度怎样由单齿结果得到？

程序先求出单个齿面完整的：l₀(t)

然后把相邻齿对的单齿曲线按照：ΔT

依次错开。总接触线可以理解为：

L(t) = l(t) + l(t+ΔT) + l(t+2ΔT) + l(t+3ΔT)

只要对应的齿面仍然处于啮合区间，就把它的接触线长度加入总和。

由于当前重合度约 3.276，因此最多需要考虑约 4 个同时啮合的齿面。

这就是：

单齿局部接触 → 多齿共同承载

11. 当前总接触线长度是多少？

按 main.m 的实际计算过程复现，在一个齿距周期：0～约 4.286 ms

内，总接触线长度并不是固定值。

当前约在：49.54～56.47 mm之间变化。

平均值约为：52.08 mm

因此虽然单个齿面最大接触线只有约：31.71 mm

但因为存在多个齿对同时啮合，总接触线始终保持在更高水平。

这也是斜齿轮能够获得较平稳承载能力的重要几何原因之一。

12. 为什么总接触线不会像单齿那样从 0 重新开始？

单个齿进入和退出时，自己的接触线确实会接近 0。但就在这个过程中：

前面的齿可能还没退出；

后面的齿已经开始啮合。

所以一个齿的接触线减小时，会被其他齿对的接触线部分补偿。

最终效果就是：单齿接触线：变化范围很大

总接触线：只在一个较窄范围内周期波动

这种“错峰叠加”正是高重合度斜齿轮传动比较平稳的基础之一。

13. 为什么接触线长度对齿轮传动很重要？

接触线表示当前齿面实际参与接触承载的几何范围。

在其他条件相近时：

总接触线越长，载荷能够分布到更大的接触区域和更多齿对上。

所以接触线长度的周期变化通常会进一步影响：

单位接触线载荷；齿面接触应力；

啮合刚度；动态载荷；振动与噪声。

当前程序本身只计算几何接触线长度，还没有继续求接触应力或时变啮合刚度，但它提供了这些进一步计算所需要的一个重要基础量。

14. 这种计算方法为什么适合斜齿轮？

优势一：把单齿完整啮合过程写成时间函数

程序不是只求一个最大接触线，而是明确描述：

进入 → 全齿宽附近啮合 → 退出

因此可以直接用于时间变化分析。

优势二：能够体现斜齿轮的轴向重合

通过齿宽 B、螺旋角 β 和螺旋参数 p，程序把斜齿轮沿齿宽方向逐步进入啮合的特点纳入计算。

优势三：用齿距时间实现多齿叠加

相邻齿只需要按 ΔT 错开，就可以从单齿结果构造总接触线。

这种方法逻辑清晰，也方便继续和啮合刚度、载荷分配等时变模型结合。

15. 程序最终能得到什么？

运行 main.m 后，工作区中最核心的结果包括：

l_0：单个齿面完整啮合过程中的接触线长度；

L_0：一个齿距时间内总接触线长度；

t_max：单齿总啮合时间；

delta_T：相邻齿进入啮合的时间间隔。

当前参数下的几个关键结果为：

单齿总啮合时间 ≈ 14.04 ms

相邻齿啮合时间间隔 ≈ 4.286 ms

最大单齿接触线 ≈ 31.71 mm

总重合度 ≈ 3.276

总接触线长度 ≈ 49.54～56.47 mm

这些数值已经能够比较完整地描述当前齿轮副的接触线时变特征。

16. 怎么运行？

工程只有一个主程序：main.m直接运行即可，不需要外部数据文件。

程序会自动完成：

齿轮参数计算 → 啮合几何计算 → 时间离散 → 单齿接触线 → 相邻齿叠加 → 总接触线长度

如果做不同齿轮副的实验，最值得修改的是 齿宽 B、螺旋角 β 和齿数 / 转速：它们分别会显著影响轴向重合、接触线长度以及相邻齿进入啮合的时间关系。

17. 一句话看懂这个项目

这是一个斜齿轮时变接触线长度计算程序：它针对 mₙ=2 mm、Z₁/Z₂=35/59、齿宽 30 mm、压力角和螺旋角均为 20°、小齿轮 400 r/min 的齿轮副，先计算基圆、齿顶压力角和螺旋参数，再用分段函数描述单个齿面接触线从增长到最大再衰减的全过程；当前单齿最大接触线约 31.71 mm、单齿总啮合时间约 14.04 ms，而相邻齿每 4.286 ms 进入啮合，总重合度约 3.276，因此存在 3～4 对齿同时啮合，总接触线长度约在 49.54～56.47 mm 之间周期变化。
