SnRD 教程四：变异性与随机性研究
前三篇教程中，我们学习的异响分析都基于一个隐含假设：模型参数是确定性的。但现实世界中，制造公差、材料波动和装配变异无处不在——同一批次生产的零件，厚度可能有正负 5% 的偏差；同一牌号的材料，杨氏模量可能波动正负 20%。这些变异性会显著影响异响风险的评估结论。本篇教程聚焦 SnRD 的高级功能——变异性与随机性研究（Variability Study & Stochastics），通过 HyperStudy 集成，系统评估参数变化对异响问题的影响。
一、教程概述
本教程为 SnRD 高级教程，核心目标是研究参数变化对异响问题的影响。与前三篇教程中基于确定性参数的分析不同，变异性研究将关键参数视为随机变量，通过 HyperStudy 的随机性运行（Stochastics）功能，执行大量抽样计算，统计分析异响风险在参数扰动下的分布特性和敏感趋势。
核心目标：从"确定性评估"升级到"概率性评估"。变异性研究回答的问题不再是"这个界面是否会异响"，而是"在制造变异和材料波动的条件下，这个界面异响的概率有多大，哪些参数对异响风险影响最大"。
二、变异性理论
变异性是指工程参数在其名义值附近的随机波动。在异响问题中，影响评估结果的变异性来源主要包括三类：制造变异、装配变异和老化效应。
制造变异
制造过程中的变异是最直接的参数不确定性来源。零件厚度公差导致壳单元厚度的随机波动，材料批次差异导致杨氏模量和密度的变化。这些变异虽然单看不大，但当多个参数同时偏离名义值时，叠加效应可能使异响风险显著改变。
装配变异
装配过程中的变异包括连接刚度变化和尺寸偏差。焊接、螺栓连接和卡扣连接的实际刚度与设计值存在偏差，装配定位误差导致部件相对位置发生偏移。这些变异直接影响界面间隙和连接特性，进而影响异响风险评估。
老化效应
长期使用后的材料退化也是一种重要的变异性来源。塑料件在长期热循环和紫外照射下会发生老化，杨氏模量下降、阻尼特性改变。连接件在振动和温度循环下可能出现松动，连接刚度降低。老化效应使得产品在使用寿命后期的异响风险可能显著高于新品状态。
HyperStudy 集成
SnRD 的变异性研究通过与 HyperStudy 的深度集成实现。HyperStudy 是 Altair 的多学科优化与随机性分析平台，其随机性运行（Stochastics）功能可以基于统计分布对参数进行抽样，执行大量求解器运行，并统计分析结果分布。SnRD 负责定义变异性参数和后处理异响指标，HyperStudy 负责驱动抽样计算和统计分析，两者形成完整的工作流闭环。
关键认知：变异性研究的价值不在于"算得更准"，而在于"算得更全"。它不追求单一工况下的精确结果，而是追求在参数不确定性下的统计分布特征和敏感趋势，帮助工程师理解"哪些参数最关键"以及"最坏情况有多糟"。
确定性分析与概率性分析的区别
理解变异性研究，需要先明确确定性分析与概率性分析的根本区别：
从确定性到概率性的转变，意味着工程师的思维方式也需要升级——从"这个设计是否满足要求"转向"这个设计在多大比例的产品上能满足要求"。后者才是量产质量保障的真正衡量标准。
三、变异性参数类型详解
SnRD 支持对多种参数类型定义变异性，每种参数类型对应不同的工程变异来源，工程师可以根据关注重点灵活组合。
材料杨氏模量 E（正负 20%）
杨氏模量直接影响结构的刚度，进而影响模态频率和动态响应。20% 的变异范围是一个相对保守的估计，足以覆盖大多数工程塑料和金属材料在正常生产条件下的批次差异。E 的变化会改变结构的共振频率，可能导致某些界面在特定频率下的相对位移显著变化。
材料密度 RHO（正负 20%）
密度的变化影响结构的质量分布，进而影响模态频率和惯性力。密度与杨氏模量通常呈正相关——密度大的材料往往杨氏模量也大。但在变异性研究中，两者通常作为独立随机变量处理，以覆盖最广泛的参数组合空间。
连接刚度 K1/K2/K3
连接刚度变异性针对连接属性（如焊接、螺栓、粘接）定义。K1、K2、K3 分别对应三个方向的连接刚度，工程师可以选择对哪些方向的刚度定义变异性。连接刚度的变化直接影响界面的相对运动特性，是异响风险的关键影响因素之一。
壳单元厚度与阻尼曲线
壳单元厚度变异性按组件（Component）定义，反映制造厚度公差。厚度变化同时影响结构的刚度和质量。阻尼曲线变异性则针对频率相关阻尼特性定义，反映材料老化和温度对阻尼的影响——阻尼变化会改变共振峰的幅值，直接影响异响风险评估中相对位移的峰值。
在实际应用中，并非所有参数类型都需要同时定义变异性。工程师应根据项目关注重点和计算资源，选择最相关的 3-5 种参数类型进行变异性研究。过多的参数类型不仅增加计算成本，还可能导致结果难以解读。建议从材料参数（E 和 RHO）开始，逐步扩展到连接刚度和厚度参数。
四、步骤一：变异性研究设置
变异性研究的第一步是在 SnRD 中定义变异性参数。通过 SnRD 工具栏上的Variability Study工具，进入变异性研究设置界面。该工具提供了对各类参数定义变异范围的微对话框（Microdialog）。
设置 E 变异性
在变异性设置中，首先选择所有材料，将杨氏模量 E 的变异范围设置为正负 20%。SnRD 会为模型中每种材料创建一个变异性参数，HyperStudy 在随机性运行中将对这些参数进行独立抽样。
设置 RHO 变异性
同样地，将密度 RHO 的变异范围设置为正负 20%。SnRD 支持对最大值和最小值分别查看和设置，方便工程师确认变异范围的合理性。
设置连接刚度与厚度变异性
连接刚度变异性通过选择连接属性（K1/K2/K3）定义。工程师可以针对不同类型的连接分别设置变异范围。厚度变异性通过选择组件（Component）定义，为每个需要评估厚度公差的组件设置变异范围。阻尼变异性则通过选择阻尼曲线定义。
Review Variations 工具
定义完所有变异性参数后，使用Review Variations工具查看所有设置，确认参数类型、变异范围和作用对象均正确无误。这是导出前的最后检查环节，确保变异性研究的输入数据完整准确。
设置提示：变异性参数的数量直接影响 HyperStudy 随机性运行的规模和计算时间。建议从最关键的 3-5 个参数开始，逐步扩展。过多的变异性参数不仅增加计算成本，还可能使结果分析变得过于复杂而难以提炼工程洞察。
五、步骤二：导出求解器文件
变异性参数设置完成后，通过 Export 工具导出求解器文件。与普通分析导出不同，变异性研究需要勾选 Export Variability Study选项。勾选后，SnRD 除了导出标准的 FEM 求解器文件外，还会额外生成 XML 文件和 TPL 模板文件。
三个文件各有用途：FEM 文件是 OptiStruct 求解器输入文件，包含模型和工况定义；XML 文件是 HyperStudy 的研究定义文件，包含变异性参数、抽样方法和输出响应等信息；TPL 文件是模板文件，定义了参数化变量的位置和替换规则。这三个文件共同构成了 HyperStudy 随机性运行的完整输入。
在导出过程中，SnRD 会将每个变异性参数映射到 FEM 文件中的具体 位置，并在 TPL 文件中标记这些位置。HyperStudy 在随机性运行时，会根据抽样结果修改这些位置的参数值，生成每次运行的 FEM 文件，然后提交 OptiStruct 求解。这一参数化过程对工程师是透明的，无需手动干预。
六、步骤三：HyperStudy 随机性运行
导出文件后，工作重心转移到 HyperStudy。启动 HyperStudy 2026，打开 SnRD 导出的 XML 文件，开始随机性运行流程。

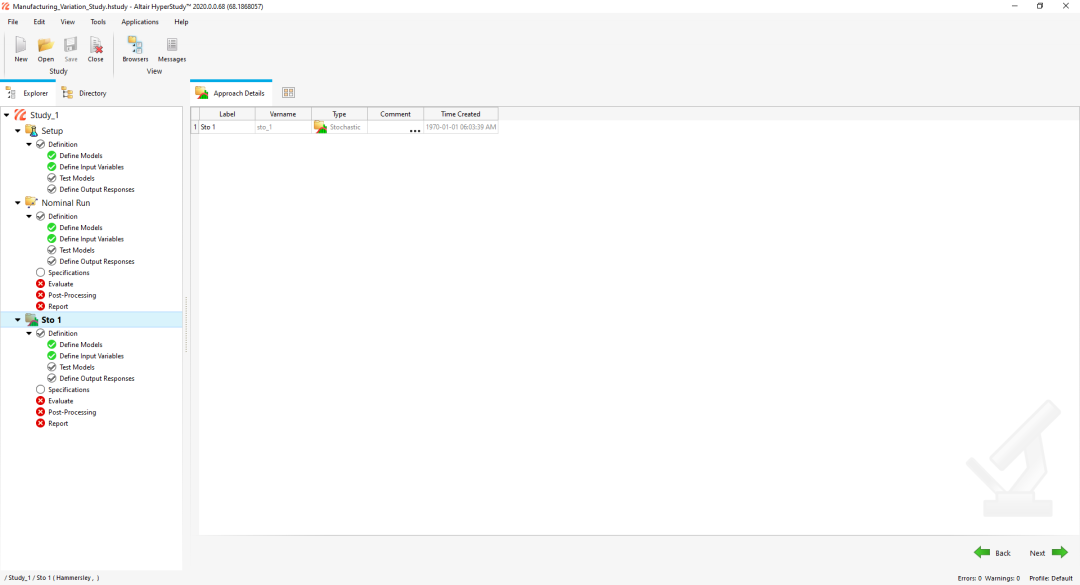

加载 XML 文件
在 HyperStudy 中打开 XML 文件后，SnRD 预定义的变异性参数会自动加载。由于参数已在 SnRD 中完成定义，HyperStudy 中的 Define Models 和 Define Input Variables 步骤可以跳过，直接进入后续流程。

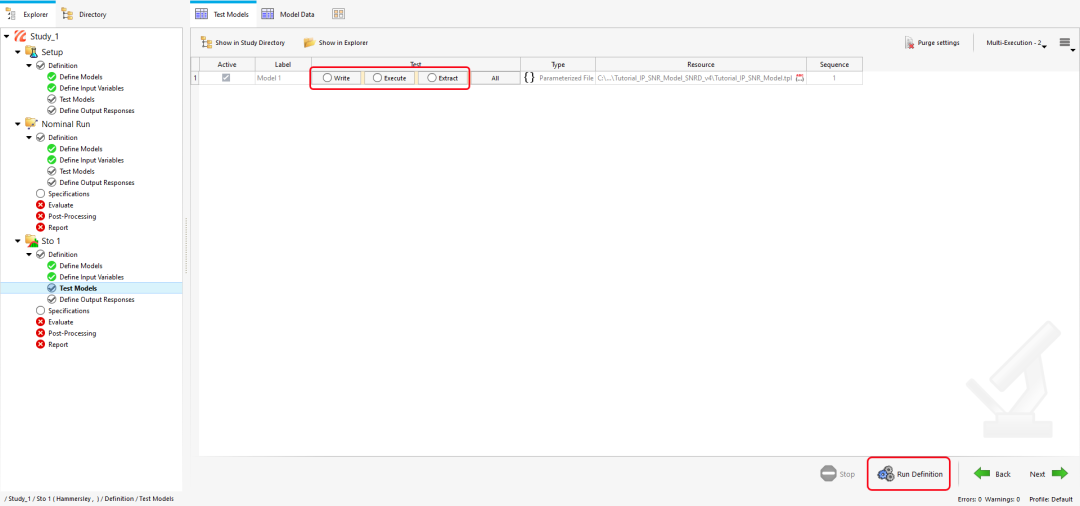

Test Models
在 Test Models 步骤中，点击 All 按钮，HyperStudy 会使用名义参数值执行一次验证运行，确认求解器模型和参数化设置正确无误。这是正式随机性运行前的重要验证步骤。
Define Output Responses
在 Define Output Responses 步骤中，点击 Evaluate 按钮，HyperStudy 会从验证运行的结果文件中提取输出响应。SnRD 预定义的输出响应包括各 E-Line 的 SnR Index 等异响评估指标，无需手动定义。

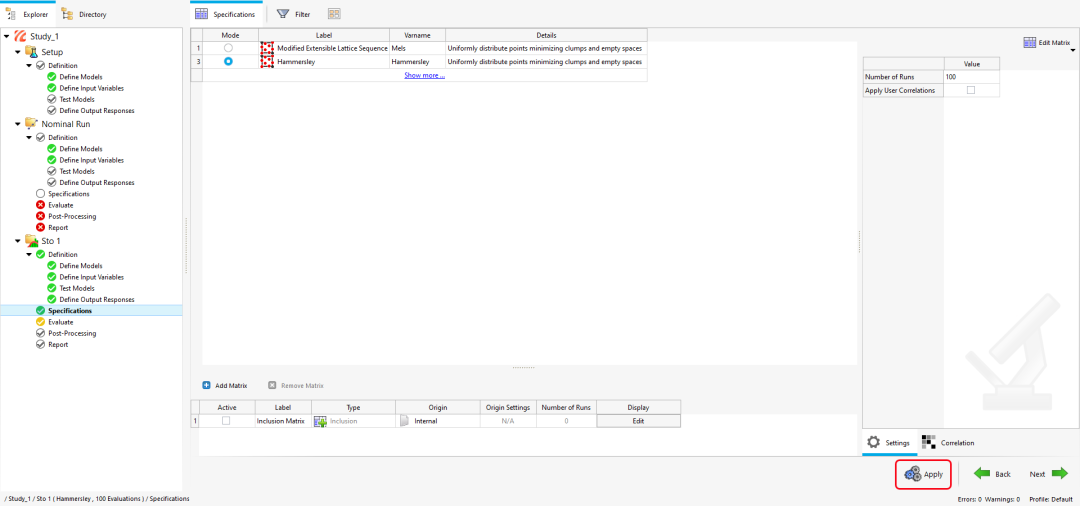

Specifications
在 Specifications 步骤中，选择随机性运行（Stochastics）方法，点击 Apply 确认设置。HyperStudy 会根据变异性参数的数量和分布类型，自动确定抽样数量和运行计划。

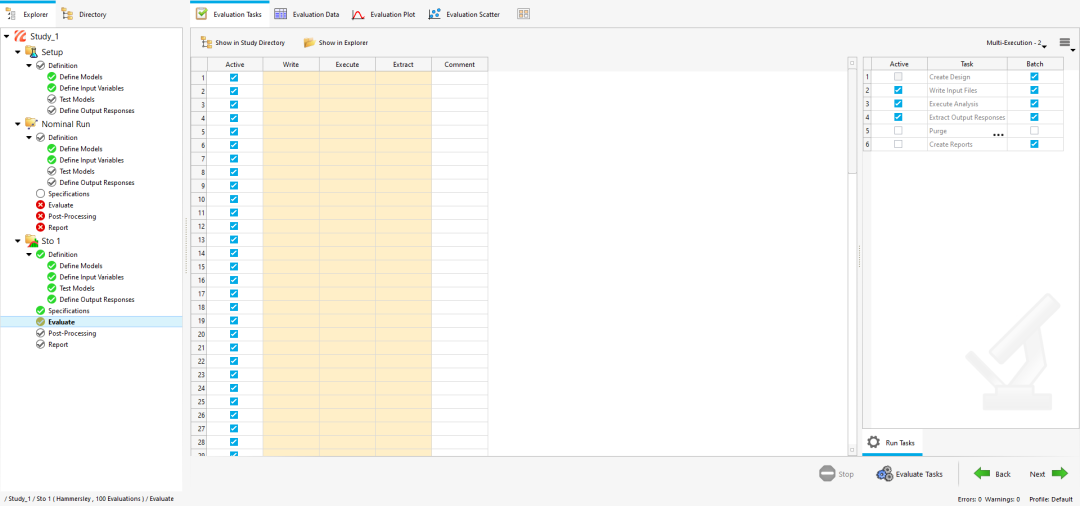

Evaluate 运行

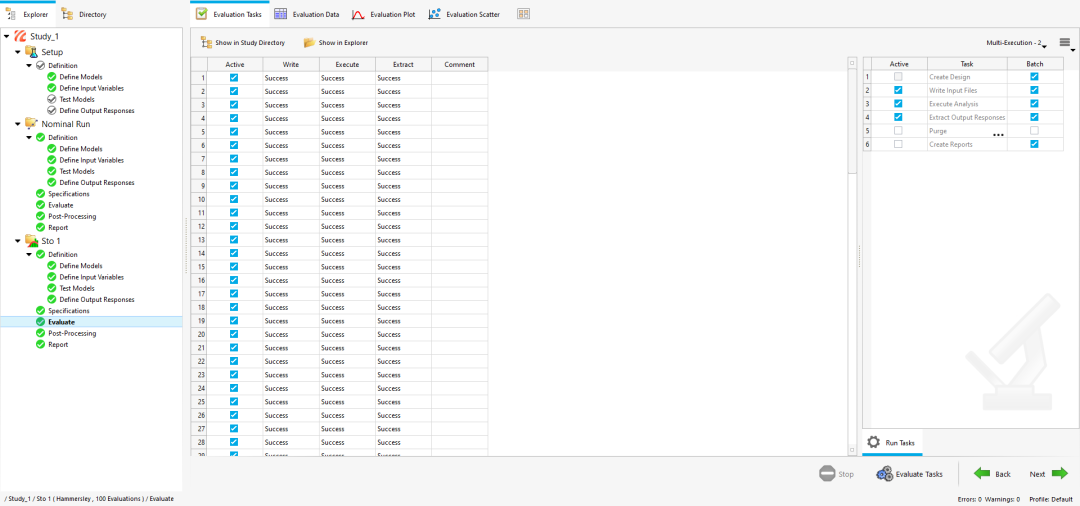

在 Evaluate 步骤中，点击 Evaluate 按钮，HyperStudy 开始执行随机性运行。根据变异性参数数量和抽样规模，运行可能需要数小时甚至数天。运行过程中，HyperStudy 会对每个抽样点修改参数值、提交 OptiStruct 求解并收集结果。
生成报告
运行完成后，通过 Create Report 功能生成随机性分析报告，输出 .data 文件。报告包含输出响应的统计分布、参数敏感性和趋势分析等信息。
重要提示：生成报告后，需要将 summary.data 文件复 制到 approaches/sto_1 目录下，才能在 SnRD 的后处理模块中正确加载随机性运行结果。这一步骤容易遗漏，请务必确认文件已正确复 制。
HyperStudy 工作流要点
在 HyperStudy 随机性运行的整个流程中，有几个关键要点需要特别注意：
1.参数预定义
：SnRD 导出的 XML 文件已包含所有变异性参数定义，HyperStudy 中无需重复定义，直接跳过 Define Models 和 Define Input Variables 步骤 2.验证运行
：Test Models 步骤的验证运行使用名义参数值，用于确认求解器模型和参数化设置正确。如果验证运行失败，应先排查参数化模板和求解器设置问题 3.计算资源规划
：随机性运行的规模取决于变异性参数数量和抽样方法。建议在正式运行前评估计算资源需求，合理分配计算节点 4.运行监控
：随机性运行过程中，定期检查运行状态和中间结果，及时发现异常运行并处理
效率提示：对于计算资源有限的情况，可以先使用较少的变异性参数和较小的抽样规模进行预研，识别关键参数后再扩大研究规模。这种"先筛选后深研"的策略可以有效平衡计算成本与分析深度。
七、步骤四：随机性后处理
回到 SnRD 的 SnRPost 模块，加载模型和 CSV 结果文件。切换到DoE/Stochastics选项卡，进入随机性后处理界面。这一步骤将 HyperStudy 的随机性运行结果转化为可交互的异响风险分析视图。
选择 HyperStudy Results Database
在 DoE/Stochastics 选项卡中，选择 HyperStudy Results Database 作为数据源，然后选择 SnRD 导出的 XML 文件。SnRD 会读取 XML 文件中定义的变异性参数和 HyperStudy 运行结果，建立参数与异响指标之间的关联。
设置后处理参数
加载数据后，需要设置后处理参数以控制结果展示方式：
1.E-Lines
：选择 All，展示所有 E-Line 的结果 2.Line ID
：选择 All，不限定特定界面 3.Results
：选择 SnR Index，以综合异响风险指标作为评估对象 4.Show Runs
：选择 All，展示所有随机性运行的结果 5.Vary Variable by
：选择 Value，按参数值变化展示 6.Show Variables
：选择 All，展示所有变异性参数
设置完成后，点击 Apply Filters 应用筛选条件，然后点击 Display Results 展示分析结果。SnRD 会将随机性运行结果以表格和图表形式呈现，帮助工程师从多个维度审视变异性对异响风险的影响。
后处理结果的展示支持多种视角。按 E-Line 查看，可以了解每个界面的异响风险在所有运行中的分布；按变异性参数查看，可以了解每个参数对异响风险的影响趋势；按运行查看，可以识别使异响风险最大化的极端运行。这些不同视角的灵活切换，使工程师能够从多个维度深入分析变异性效应。

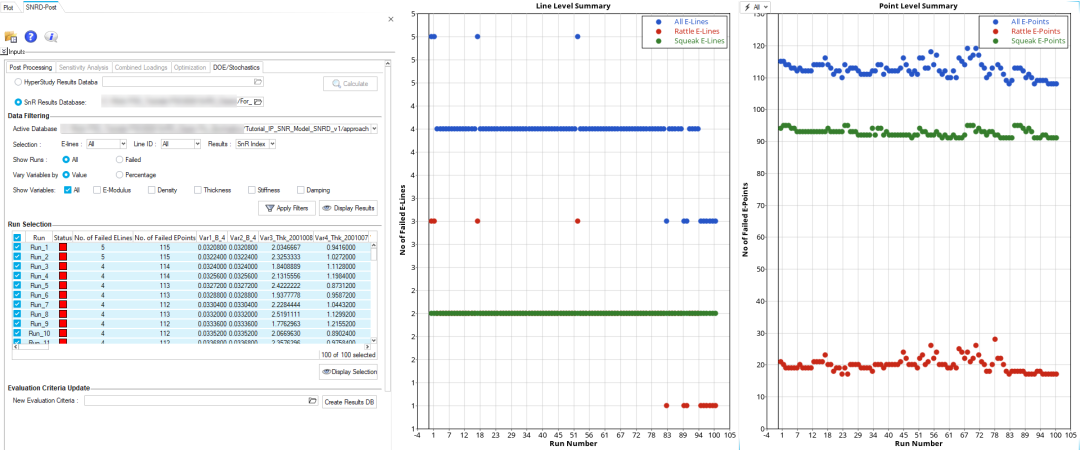

效应表分析
效应表（Effect Table）以矩阵形式展示每个变异性参数对每个 E-Line 的 SnR Index 的影响程度。通过效应表，工程师可以快速识别对异响风险影响最大的关键参数，为后续优化指明方向。
趋势分析与统计评估

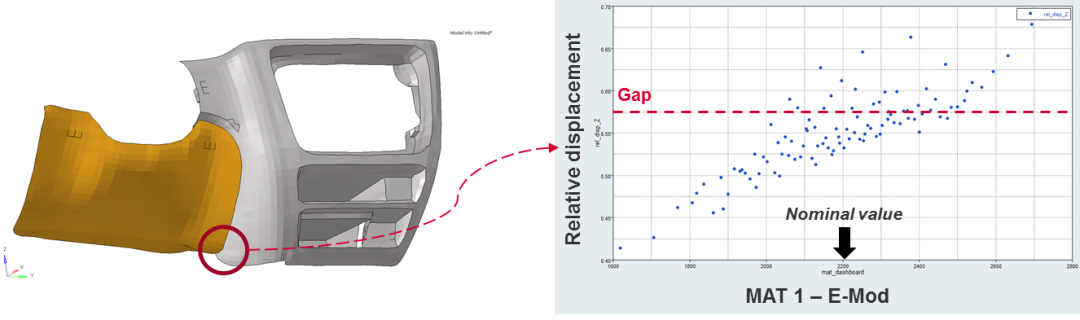

趋势分析图展示 SnR Index 随各变异性参数变化的趋势曲线，帮助工程师理解参数与异响风险之间的定量关系。统计评估则提供 SnR Index 的分布特征参数，如均值、标准差和分位数，量化异响风险在参数不确定性下的统计特征。

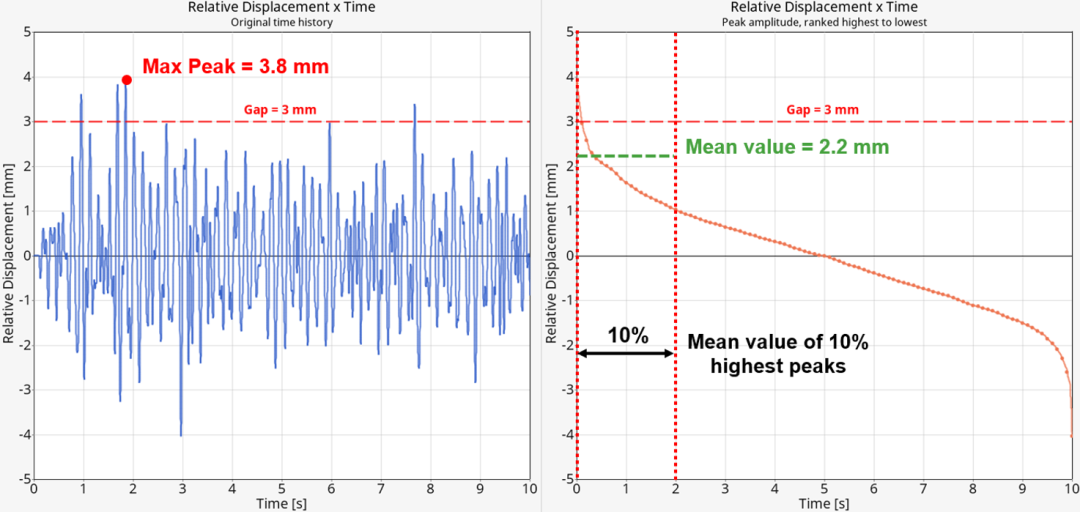

统计评估参数页面是变异性研究的核心输出之一。它以数值形式汇总了每个 E-Line 在所有随机运行中的 SnR Index 统计特征。均值反映平均风险水平，标准差反映风险波动幅度，最大值反映最坏情况风险。工程师通常以"均值 + 2 倍标准差"作为鲁棒性评估的基准，对应约 97.7% 的置信水平。
八、SnR Index 概念
在变异性研究中，SnR Index 是核心评估指标。SnR Index 是 SnRD 定义的综合异响风险指标，它将界面的相对位移、间隙大小和材料摩擦特性等多个因素综合为一个无量纲数值，数值越大表示异响风险越高。
指标价值：SnR Index 的核心价值在于它是可比较的。不同界面、不同运行、不同参数组合下的 SnR Index 可以直接横向对比，帮助工程师快速识别最高风险的界面和最不利的参数组合。在变异性研究中，SnR Index 的统计分布特征直接反映了异响风险在参数不确定性下的稳健性。
在变异性研究中，SnR Index 的统计分布提供了丰富的信息。均值反映了异响风险的平均水平，标准差反映了风险在参数扰动下的波动幅度，而分位数（如 95 分位数）则反映了极端情况下的风险水平。一个均值低但标准差大的界面，意味着平均风险不高但在某些参数组合下可能出现严重异响，这种"高方差"界面往往比"高均值低方差"界面更值得关注。
此外，SnR Index 的分布形状也蕴含工程信息。正态分布意味着异响风险受多个参数的共同影响，没有单一主导因素；而偏态分布则提示存在某个主导参数，其变化方向决定了风险的整体走向。通过分析分布形状，工程师可以进一步推断参数间的交互作用模式。
九、趋势识别与参数优化
变异性研究的最终目标是指导参数优化。通过趋势分析和效应表，工程师可以识别出对异响风险影响最大的关键参数，并将其作为优化重点。对于那些使 SnR Index 显著增加的参数方向，应在设计中加以控制——例如，如果发现杨氏模量降低会显著增加某界面的异响风险，则应在该部件的材料选择中设定杨氏模量的下限要求。
1.关键参数识别
：通过效应表筛选影响最大的 2-3 个参数，聚焦优化资源 2.公差优化
：对关键参数收紧公差范围，降低异响风险的波动 3.鲁棒设计
：调整名义设计参数，使 SnR Index 在参数扰动下仍保持在安全区间 4.最坏工况分析
：识别使 SnR Index 最大化的参数组合，作为鲁棒性评估的基准
变异性研究的另一个重要产出是参数敏感性排序。通过效应表中的数值大小，工程师可以对所有变异性参数按影响程度排序，形成"参数影响力排行榜"。这个排行榜是制定优化策略的基础——排在前列的参数应优先控制，排在后面的参数可以适当放宽公差要求以降低 制造成本。
在实际工程中，变异性研究的结果还可以用于指导供应商管理。例如，如果分析发现某材料参数的变异性对异响风险影响显著，则应在采购规范中对该参数的批次一致性提出更严格的要求，从源头控制变异范围。
十、SnRD 四篇教程回顾
至此，SnRD 的四篇教程全部完成。让我们回顾这一系列所覆盖的完整异响分析方法论：
UC1动态异响分析
：建立 SnRD 的基本工作流——导入模型、创建 E-Lines、定义动态工况、求解和后处理，评估振动载荷下的 Rattle 和 Squeak 风险 UC2品质感静态分析
：评估静态载荷下的结构坚固性和触摸品质，识别结构薄弱区域，将主观品质感转化为可量化工程指标 UC3热载荷组合分析
：评估热载荷与动态载荷的组合效应，量化温度变化对界面间隙和异响风险的影响，模拟真实使用场景 UC4变异性随机研究
：通过 HyperStudy 集成，系统评估制造变异、装配变异和老化效应对异响风险的影响，实现从确定性评估到概率性评估的升级
SnRD 方法论：四篇教程构成了一个层层递进的完整体系——从动态到静态，从单一载荷到组合载荷，从确定性到概率性。这一体系覆盖了异响与品质感评估的主要维度，为工程师提供了从基础分析到高级研究的完整工具链。
十一、完整 NVH 优化系列总结
本篇是 NVH 优化系列的收官之作。从第 1 篇到第 25 篇，我们完整走过了 HyperWorks 2026 NVH 优化工具链的每一个角落。让我们做一次全面的回顾：
这 27 篇文章覆盖了从振动噪声分析到异响与品质感评估，从确定性优化到可靠性优化的完整 NVH 优化方法论。每一篇都立足于 HyperWorks 2026 的官方帮助文档，结合工程实践经验，力求将工具的原理、操作和应用讲透讲实。
回顾整个系列，我们可以清晰地看到 NVH 优化方法论的演进脉络：从基础的模态与频响分析，到系统级的传递路径与面板贡献诊断；从结构振动到声学辐射的跨域评估；从悬置系统优化到可靠性优化设计；最终落地到异响与品质感的专项分析。这条知识链路覆盖了 NVH 工程师从入门到精通的完整成长路径。
系列寄语：NVH 优化是一个从"认识问题"到"理解问题"再到"解决问题"的系统工程。HyperWorks 2026 提供了一套覆盖全流程的工具链——从 NVH 分析基础到后处理诊断，从声学评估到异响分析，从确定性优化到可靠性优化。掌握这些工具，意味着掌握了 NVH 优化的完整方法论。希望本系列文章能够帮助工程师们在 NVH 开发之路上走得更稳、更远。
全文完。感谢您跟随 NVH 优化系列一路走到最后。从第 1 篇的面板贡献分析，到第 25 篇的变异性随机研究，27 篇文章串联起了一条完整的 NVH 优化知识链路。工具是手段，工程判断才是核心。愿每一位 NVH 工程师都能在实践中融会贯通，将工具的威力发挥到极致。
