图纸上改1元，量产线上改100元——结构强度仿真完整流程

图纸上改1元，量产线上改100元。——结构强度仿真完整流程



01｜1和100的差距

行业里广为流传一个经验法则：设计早期发现并修正一个问题的成本是1，到试制阶段就变成10，等模具开完、产线跑起来再改，就是 100。

图纸上动一笔，和量产之后动刀，是两个世界。

结构强度仿真，就是那个把问题拦在"1"阶段的工具。

再算一笔账：一个金属结构件的样件，从几千到几十万不等，破坏性试验往往做一件废一件。传统试错路线，一次设计验证动辄5到8轮样件；仿真介入后，试验只留给最后几轮做确认。省下的，往往不止一台新设备的钱。



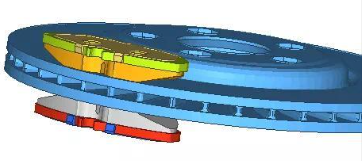

02｜几何处理：先想清楚"算来干什么"

结构仿真第一个坑：拿到CAD模型就往里倒。

简化原则，取决于你的分析目的——关心整体刚度，倒角、小孔、螺纹都可以清；关心圆角根部的应力，那个圆角必须原样保留，还要给它加密网格。螺纹要不要建？多数情况下做等效处理就够了，不必真建模。

连接是重头戏。焊点、焊缝、螺栓、胶接，用刚性单元还是接触定义，直接决定力的传递路径，也直接决定结果可信度。这一步省事，后面全白算。



03｜网格：不是越细越好，细到收敛才叫够

四面体自动网格省事，六面体质量好但建模费时——别迷信哪一种。

判断网格够不够，只有一个标准：收敛。拿你关心的应力峰值点做实验，把网格加密一倍，如果应力变化在5%以内，基本可以认为结果稳定了。粗网格的应力常常偏小——你以为安全，其实已经站在危险边缘。

应力集中区（孔边、圆角、截面突变处）必须局部加密。全局2mm、局部0.5mm的疏密搭配，比无脑全局1mm省一半机时，精度还不差。



网格决定"算得动算不动"，边界条件才决定"算得准不准"。三个高频错误：

错一：约束加多。把一个本该自由变形的结构约束死，会人为引入高应力——算出来无论安全还是危险，都不可信。

错二：载荷只加最大静载。真正的危险工况往往是组合出来的：冲击、偏载、温度叠加，甚至多个工况的疲劳累积。

错三：材料参数乱填。屈服强度、抗拉强度、弹性模量要用真实牌号的实测或权威数据；安全系数按行业标准和失效后果定——后果严重，系数就给高；只校核不屈服，还是要算疲劳寿命，是两套完全不同的算法。

线性静力一算就出，一上非线性（接触、大变形、塑性）就容易不收敛。

不收敛，十有八九不是软件的问题：查接触的初始间隙、查约束有没有消除刚体 位移、查子步长是不是太大。先做一次"只加最小约束、让它能算"的试算，往往比闷头调一天参数管用。

还有一个新手必踩的坑：应力奇异。尖角处应力在理论上趋于无穷大，云图上红得发紫的那一块，很可能是数学假象，不是真要断。判断方法很简单——如果那里网格越细、应力越大，基本就是奇异点，别拿它当结论写进报告。

应力云图的最大值只告诉你"危不危险"，真正值钱的是"该动哪里"。我固定看四样东西：

● 安全系数分布——找最薄弱的环节

● 变形模式——看结构是不是在"拧着受力"

● 截面应力与传力路径——分清弯曲主导还是剪切主导

● 疲劳寿命云图——高周低应力，同样会出事

优化出手的顺序，按投入产出比排：先改传力路径（加筋、调拓扑）收益最大，再调局部细节（圆角半径、孔位），最后才是换材料——换材料最贵，永远是兜底手段。





流程捋顺了，新的问题马上来：企业里同样的分析，往往要反复做——改一个尺寸，重画网格、重设边界、重新后处理、重新出报告，一轮迭代一个月就没了。

让这些重复动作"自己跑"，靠的是仿真流程的二次开发：参数化建模、模板化设置、批量计算、自动出报告，把仿真工程师从重复劳动里解放出来。

这正是优飞迪科技的老本行。我们长期做工业软件二次开发，把这套能力原样用在了CAE上——不仅帮你把结构强度仿真算准，还帮你把"算准"这件事沉淀成流程、模板和工具，让每一次改版都快起来。
