从风机曲线看实际送风量

同一台风机，连接不同的风道后，实际送风量可能不同。增加过滤器、调整风阀开度，甚至改变进出口附近的布置，都可能影响送风表现。风机参数表中的风量，只有放回对应的运行条件中才有意义。

理解实际风量，需要同时考虑风机能够提供的压力，以及空气通过整个系统所需克服的阻力。本文结合 FM_020 鼓风机案例的结构与流动图，介绍风量、风压和工作点之间的关系。性能曲线采用原理示意，不代表该案例的计算数据。

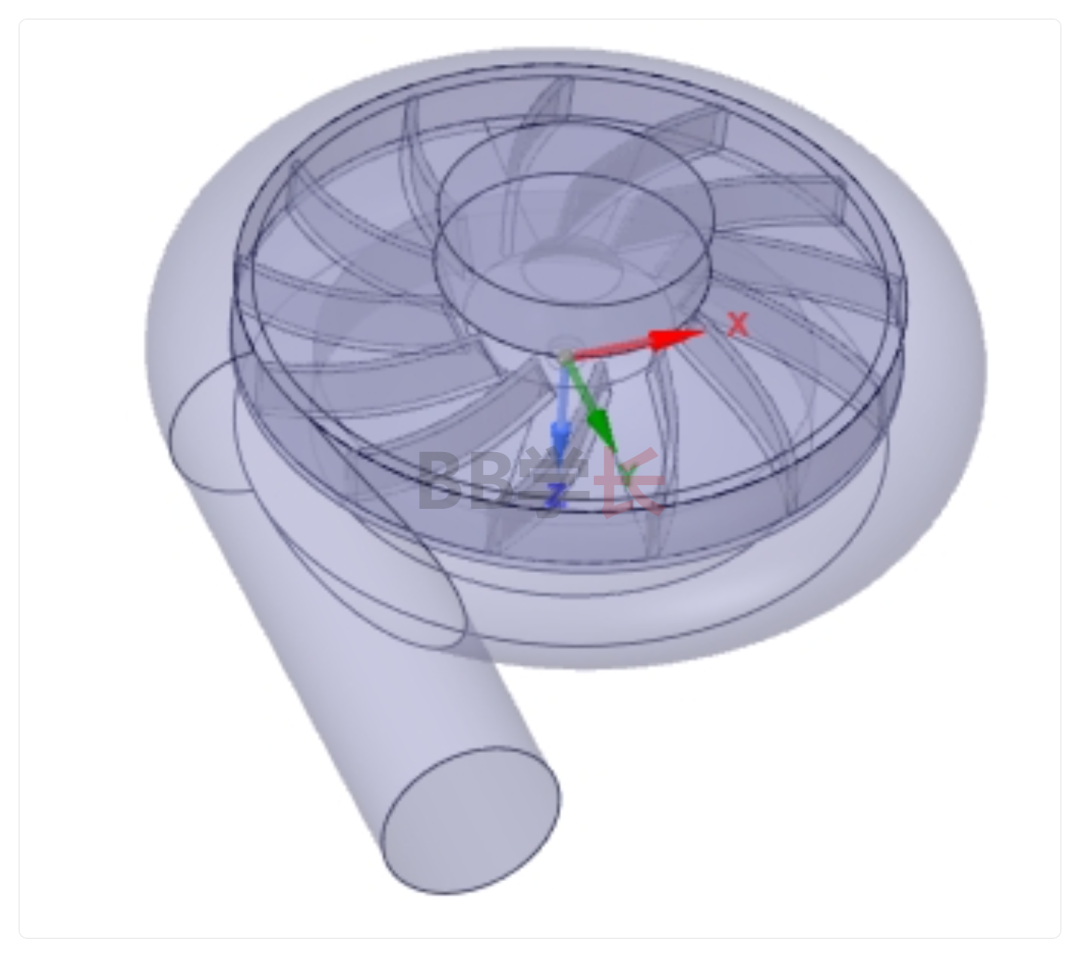

图1　鼓风机几何模型。叶轮、蜗壳与出口共同构成空气经过的通道。

风量通常指单位时间内通过某个截面的空气体积，常用单位为 m³/h 或 m³/s。它描述的是输送量。风速则描述空气运动的快慢，常用单位为 m/s，二者不能直接互换。

在截面速度分布比较均匀时，可以用平均法向速度乘以截面积估算体积流量。这里的“法向”指垂直通过截面的方向。如果只读取云图中的最大速度，就无法代表整个截面的空气输送量。风口很小、局部风速很高，也不意味着总风量一定很大。

风压描述风机对空气提供的压力提升能力。叶轮向空气输入机械能，使空气能够通过风道和设备。空气沿途受到的阻碍越大，维持同样风量所需的压力通常也越高。

阅读参数时，还要区分静压与全压。对常见低速通风问题，全压可以理解为静压与反映运动作用的动压之和。风机曲线可能按静压或全压绘制，系统需求必须采用与之相匹配的定义，不能把两种口径的数据直接放在一起比较。

空气通过风道时，壁面摩擦会产生压力损失；经过弯头、过滤器、换热器和阀门时，还会产生额外损失。这些损失共同构成风机需要克服的系统阻力。

对于许多几何和流动状态基本不变的通风系统，流量增加后，压力损失会上升。在一定范围内，常用与流量平方近似相关的曲线描述这种关系，称为系统阻力曲线。不过，过滤材料、流动状态以及外部压差会改变具体关系，不能把平方规律当成所有设备的精确公式。

例如，过滤器积尘后，在相同流量下通常需要更大的压差。这表示系统特性发生了变化。如果风机仍保持原转速运行，实际流量就需要在新的条件下重新确定。

这也是比较送风方案时需要说明管路条件的原因。脱离风道、阀门和设备阻力，只比较风机的某个风量数字，容易忽略安装后的实际表现。

在转速和空气状态给定时，将风机不同流量下的压力提升连起来，就得到风机性能曲线，也常称为 PQ 曲线。Q 表示体积流量，P 表示所采用定义下的风压。

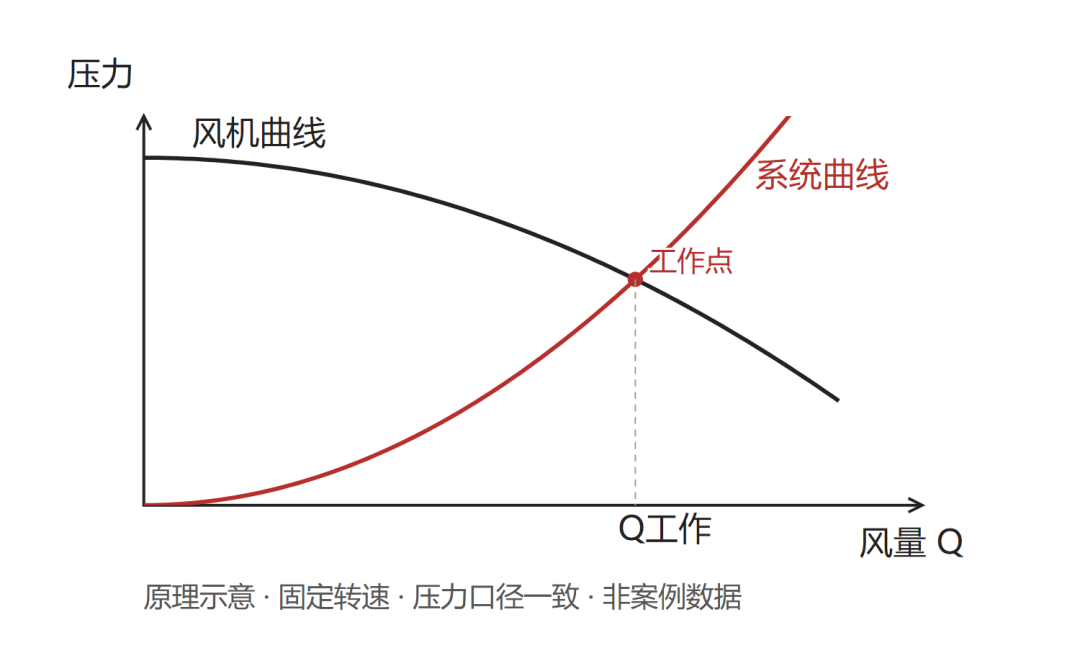

图2　工作点原理示意，无案例数值。示意采用常见下降工作段，风机与系统的压力口径保持一致。

图中的风机曲线表示可提供的压力，系统曲线表示输送相应流量所需的压力。两条曲线的交点，就是二者相匹配的工作点。它同时对应一个流量和一个压力，不能只取其中一个数字描述运行状态。

因此，如果资料给出的是自由送风条件下的最大风量，就不能直接把它当成连接实际管路后的风量。同样，最大风量与最大风压通常不是同一个运行点能够同时达到的两个数值。

真实风机曲线并不一定处处下降，部分区域还可能涉及不稳定运行。科普示意用于解释交点关系，设备选型仍需查看实际性能曲线及厂家允许的工作范围。

在图示下降工作段内，保持风机转速不变，系统阻力增加后，新的交点向较小流量方向移动。风机可能仍在正常旋转，但送出的空气减少了。这种情况不能仅凭转速或运行声音判断。

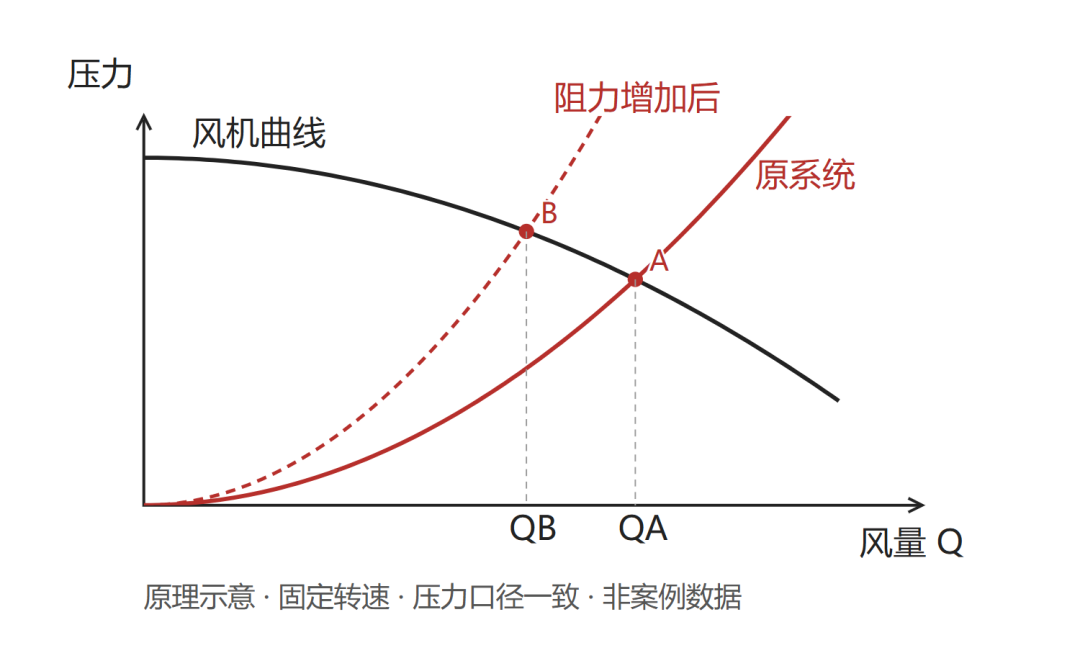

图3　固定转速下的原理示意。B对应较高阻力系统，QB小于QA；不表示FM_020的优化前后结果。

如果设备采用恒风量控制，控制系统可能通过提高转速补偿阻力变化，此时风机曲线本身也会改变，实际风量未必明显下降。不过，补偿受到电机、转速和设备能力限制，不能无限维持。

进出口附近的布置也值得注意。紧邻风机的急弯、遮挡或不均匀来流，可能影响风机实际性能。因此，现场送风量与样本不一致时，应同时检查管路损失和安装条件，而不是只考虑更换更大功率的风机。

性能曲线回答风机在不同流量下的总体表现，CFD，即计算流体力学，则可以进一步呈现内部空气经过的路径和局部流动差异。

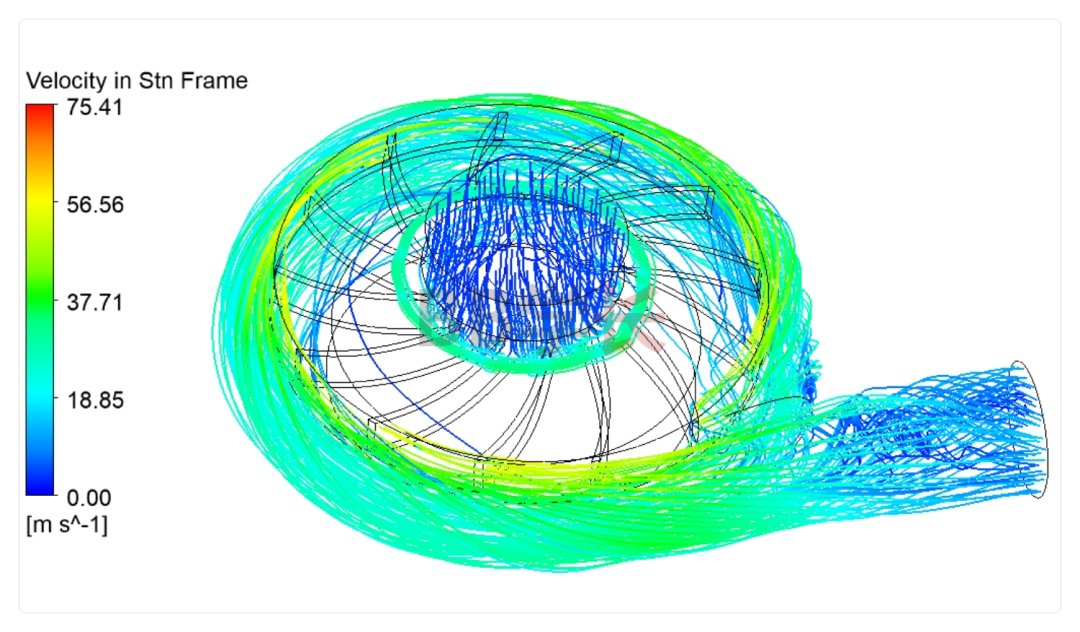

图4　FM_020原始流线结果，颜色对应静止参考系下的速度大小。它展示局部流动，不是性能曲线。

本例流线显示了空气经过叶轮周围及出口通道时的路径。这样的图有助于检查局部转向和流动分布，但不能从一张流线图直接读出风机的额定风量或完整性能范围。

要建立一条计算得到的 PQ 曲线，需要在一致的转速、空气物性及评价口径下，计算多个流量或压力条件，并提取各工况的流量与压力提升。压力也应在明确的评价截面上按约定方法统计，不能用压力云图的最大值减去最小值代替风机压升。

本次素材提供了几何与流场图，没有多工况性能数据，因此本文不报告该风机的额定参数。

参考阅读：AMCA：Straightening Out Fan Curves、AMCA：Minimizing & Troubleshooting Fan System Effects。
