热力耦合报告不需要手工整理：ANSYS Mechanical 用 Python 自动导出详细报告

需求描述：报告整理从截图和copy数值开始提效

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化。

前面有一篇文章，我们专门介绍过自己写的 Markdown 报告生成类：通过一组 add_heading()、add_paragraph()、add_table()、add_figure() 这类方法，把标题、段落、表格和图片引用封装起来，让 Mechanical 脚本可以生成结构清晰的 Markdown 文档。

那一篇重点解决的是“报告怎么写成 Markdown”。今天这篇继续往前走一步：报告内容不再主要依赖手工填写，而是从 ANSYS Mechanical 当前模型中读取几何、网格、结果等信息，再把这些真实对象信息和导出的图片一起写进 Markdown 报告。

在热力耦合、热分析和结构分析项目里，报告整理通常不只是一张温度云图或一张应力云图。交付前往往还要把几何体、材料、体积质量、网格数量、结果极值、云图图片和对象名称整理到同一份说明里。

如果这些内容都靠手工完成，过程很容易被拆成很多重复动作：先在 Mechanical 里点开几何体，copy材料和体积；再看网格节点数和单元数；然后逐个激活结果对象，截图、保存、改名；最后把图片和结果值放进报告。模型一多、结果对象一多，问题就不是“会不会截图”，而是截图、数值和对象名称能不能稳定对应。

本文演示的脚本把这条链路放回 ANSYS Mechanical 内部处理：从当前模型读取几何、网格和结果对象，统一导出图片，再生成一份 Markdown 报告。它适合用于有限元结果归档、热力耦合报告初稿、项目评审素材整理和后续 Word/PDF 报告转换前的数据准备。

脚本实现思路

脚本的主线可以概括为两层：底层继续使用前文介绍过的 Markdown 报告生成类负责文档结构；上层从 ANSYS Mechanical 对象树读取几何、网格和结果信息，并把读取到的表格数据与导出的图片交给 Markdown 层写入报告。

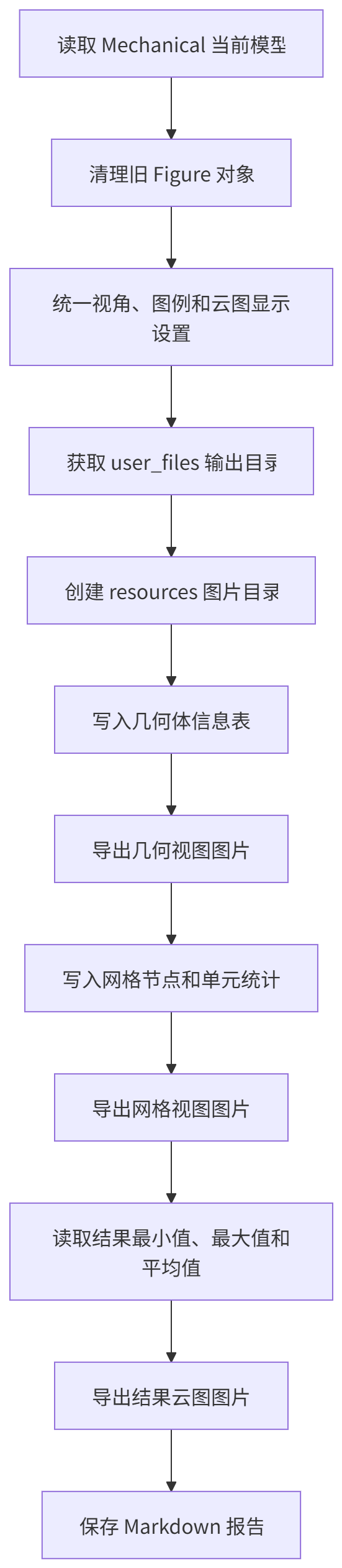

具体执行时，脚本会先清理旧 Figure，再设置统一图像显示参数，然后按几何、网格、结果三类对象生成表格和图片，最后把这些内容保存成 Markdown 文件。

第一步，脚本会删除当前 Mechanical 模型里已有的 Figure 对象。这样做是为了减少旧图片对象对本次导出的干扰，保证新导出的图片来自当前脚本流程。

第二步，统一图像显示规则。脚本关闭标尺和 Logo，保留坐标三向标，设置光滑云图、水平图例、最小最大值标记，并关闭额外线框显示。后续导出的几何、网格和结果图片，会尽量保持相近的视角和显示风格。

第三步，通过 Workbench 的用户文件目录确定输出位置。脚本在该目录下创建 resources 图片目录，Markdown 报告和所有导出图片放在同一套归档结构里，报告中的图片引用使用相对路径。这里延续上一篇文章中的文档生成类，只是这次传入文档类的内容来自 Mechanical 当前模型，而不是预先写好的固定表格。

第四步，遍历 Geometry 下未抑制的体对象，提取名称、几何体 ID、材料、体积和质量。体积与质量统一转换成科学计数法，写入“几何体信息”表格，便于后续检查材料分配和模型质量。

第五步，读取网格统计信息。脚本从 Mechanical 网格对象中取节点数和单元数，并写入“网格信息”章节。对于需要比较不同网格方案的算例，这一节可以作为报告中的第一层网格记录。

第六步，遍历结果对象。脚本读取每个结果的最小值、最大值和平均值，生成“结果统计”表格；随后逐个激活结果对象，创建 Figure，并把当前视图导出为图片。

这一套流程的重点不是把报告做得很花，而是先把 Mechanical 对象、结果数值和图片文件对应起来。后续要做 Word、PDF、评审 PPT 或知识库归档，都可以从这份结构化 Markdown 继续展开。

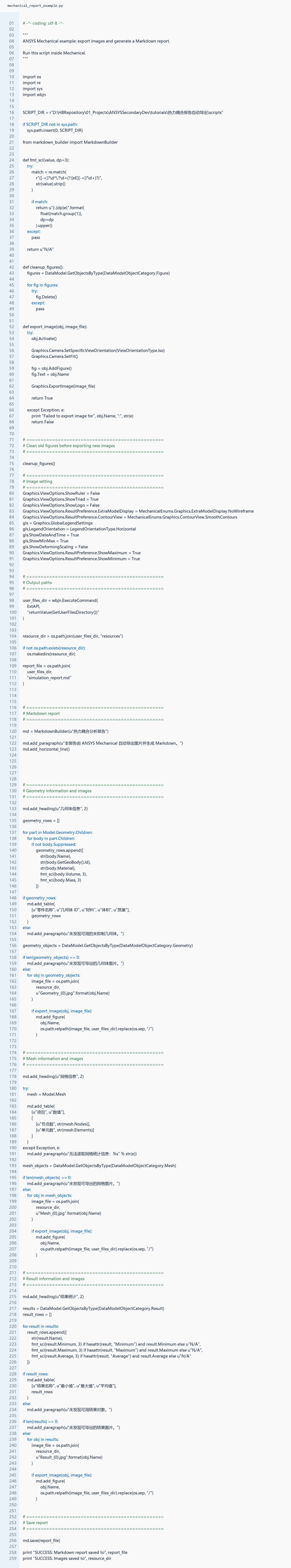

源码及其讲解

第一个重点是 DataModel.GetObjectsByType()。脚本用它分别取得 Figure、Geometry、Mesh 和 Result 四类对象。Figure 用于清理旧图片对象，避免上一次导出的 Figure 继续留在模型里；Geometry、Mesh 和 Result 则对应报告里的三类素材：几何视图、网格视图和结果云图。

第二个重点是从 Model.Geometry.Children 进入几何对象树。脚本先遍历 Part，再遍历 Body，并用 body.Suppressed 排除被抑制的体。对于未抑制的体对象，脚本读取 body.Name、body.GetGeoBody().Id、body.Material、body.Volume 和 body.Mass，把零件名称、几何体 ID、材料、体积和质量写入报告表格。这一段对应 Mechanical 对象树中的几何层级，不是手工整理的固定文本。

第三个重点是 Model.Mesh。脚本从当前模型的网格对象中读取 Nodes 和 Elements，生成节点数和单元数统计。对于有限元报告来说，这两个字段通常是最基础的网格记录；后续如果要扩展网格尺寸、局部网格或网格质量，也应该继续沿着 Mechanical 的 Mesh 对象展开。

第四个重点是 DataModelObjectCategory.Result。脚本遍历当前模型中的结果对象，并尝试读取 Minimum、Maximum 和 Average。这些属性来自 Mechanical 结果对象本身，适合放进报告摘要表。需要注意的是，不同结果对象可读取的统计属性可能不同，所以脚本会把读取不到的值写成 N/A，提醒后续回到 Details 面板复核。

第五个重点是 Graphics 图形接口。导图前，脚本统一设置 Graphics.ViewOptions 和 Graphics.GlobalLegendSettings：关闭标尺和 Logo，保留坐标三向标，使用光滑云图，显示最小最大值标记，并把图例设置为水平布局。这样后面从几何、网格到结果云图，截图风格会更接近报告交付需要。

最后看 export_image()。它先调用目标对象的 Activate()，让 Mechanical 当前视图切换到这个对象；再用 Graphics.Camera.SetSpecificViewOrientation(ViewOrientationType.Iso) 设置等轴测视角，并通过 Graphics.Camera.SetFit() 让模型填充窗口；随后调用 obj.AddFigure() 创建 Figure，最后用 Graphics.ExportImage() 把当前视图保存为图片。也就是说，图片不是从外部拼出来的，而是从 Mechanical 当前对象激活后的图形窗口导出的。

报告正文由前文介绍过的轻量 Markdown 构建器完成。主脚本只需要把从 Mechanical API 读取到的几何体、材料、网格数量、结果极值和图片路径交给文档生成类，不需要在业务逻辑里反复拼接 Markdown 的 #、表格分隔线和图片语法。

这里的“自动导出”有明确范围：脚本会遍历当前模型中可获取的几何、网格和结果对象，生成图片与 Markdown 报告；它不会自动创建新的结果对象，也不会替代求解流程。运行前应先确认模型已经完成求解，Solution 下已有需要进入报告的结果对象。

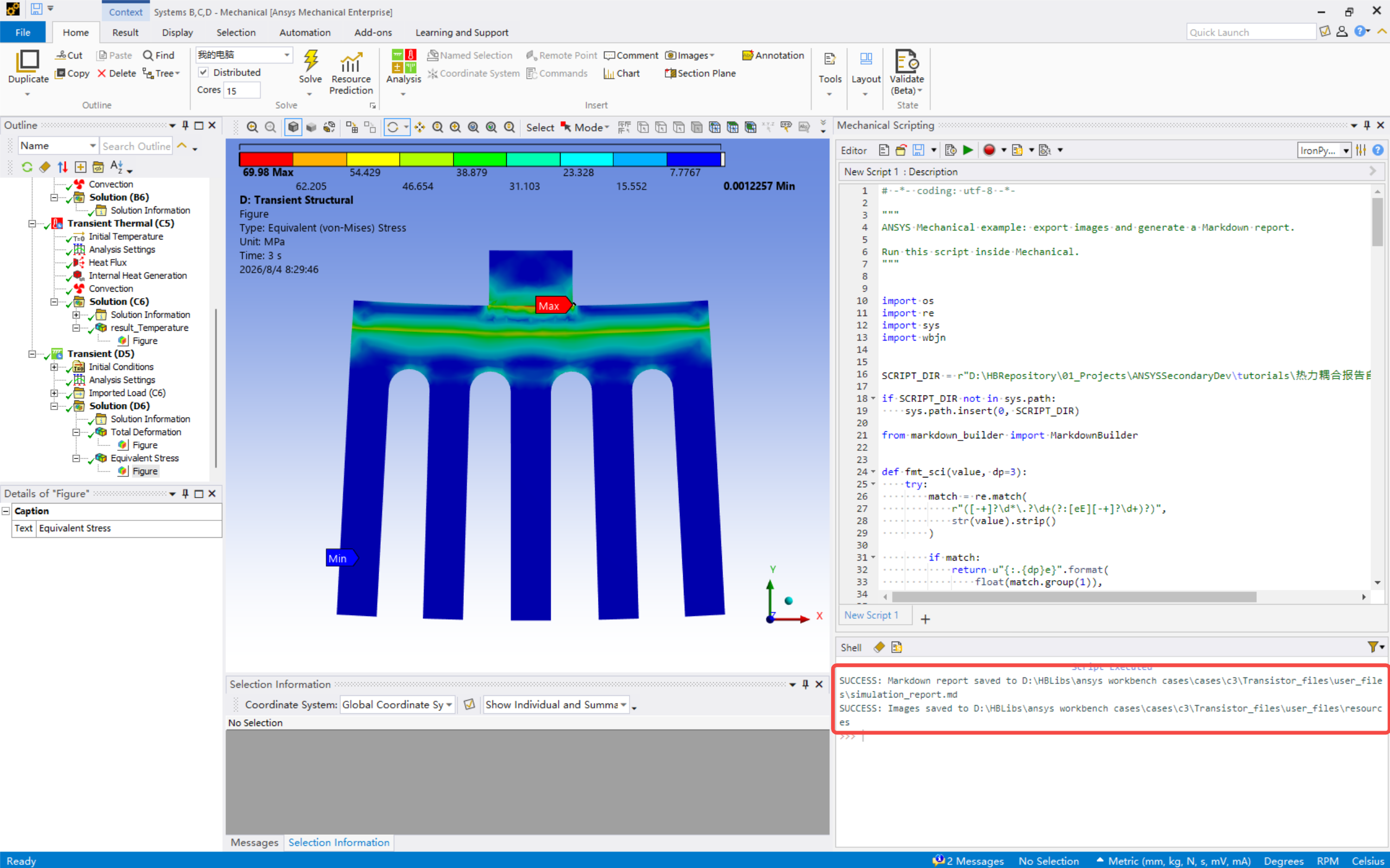

脚本运行结果

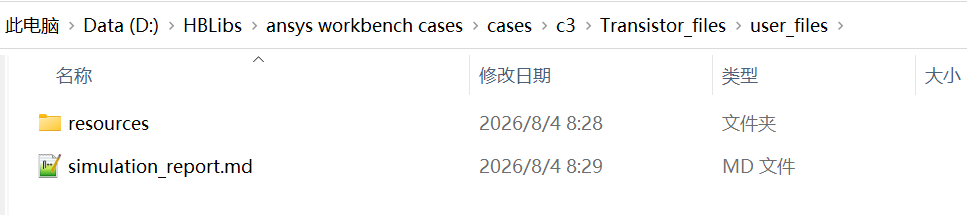

脚本运行后，会在 Workbench 用户文件目录下生成一份 Markdown 报告，并创建一个 resources 图片目录。Shell 输出中会提示报告保存路径和图片目录路径。

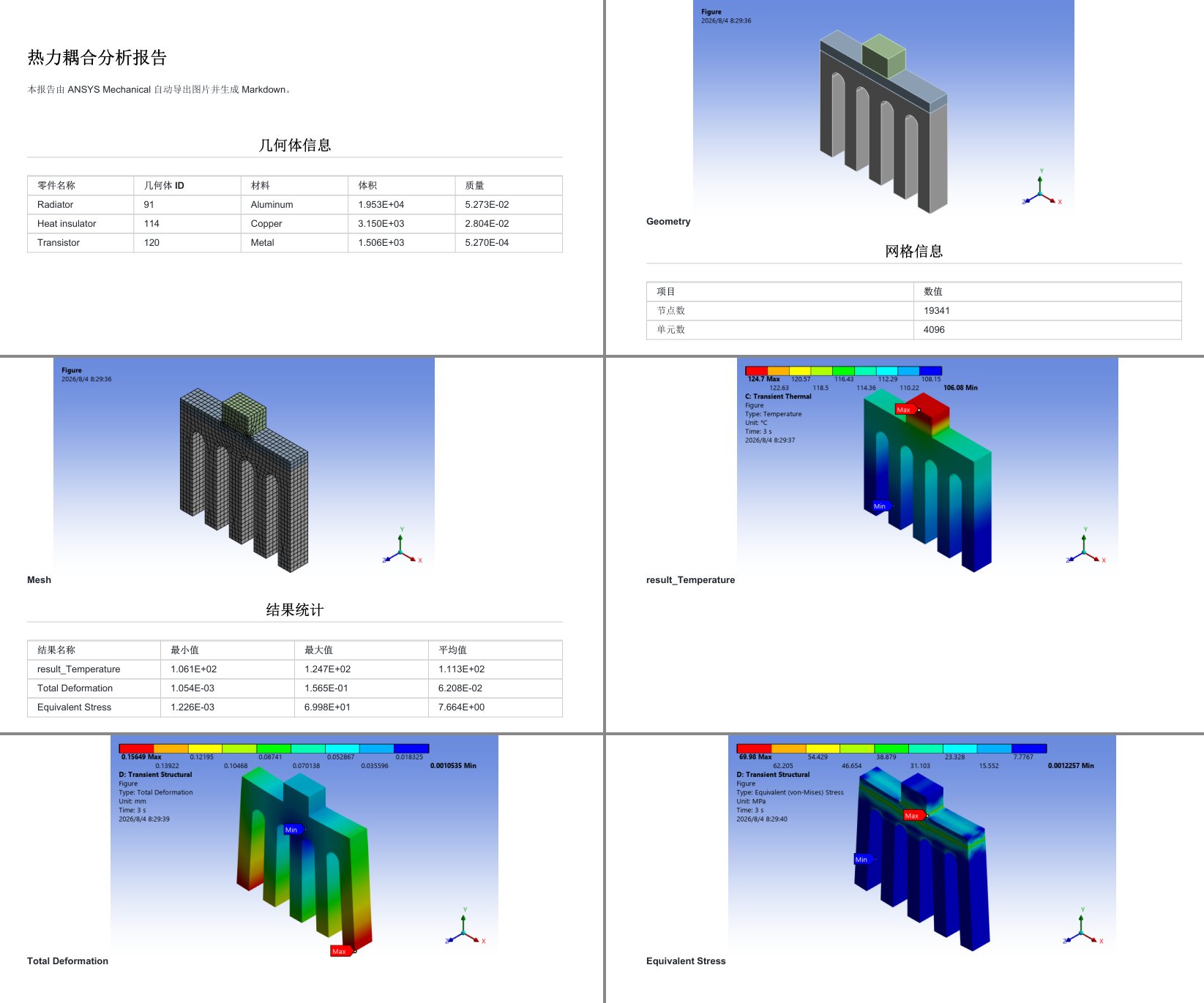

报告内容包含三组核心信息：

章节	自动整理内容	复核重点
几何体信息	零件名称、几何体 ID、材料、体积、质量	检查未抑制体、材料分配和模型质量
网格信息	节点数、单元数	检查当前网格是否对应本次求解方案
结果统计	结果名称、最小值、最大值、平均值	检查结果对象、数值口径和报告表格
图片索引	几何、网格、结果对象对应图片	检查图片是否与对象名称一致

生成后的 Markdown 报告可以直接打开阅读，也可以继续作为中间文件进入 Word、PDF 或网页报告转换流程。对于热力耦合项目，建议重点检查三件事：温度场和结构场结果对象是否都在 Solution 下，结果值是否已经刷新，导出的云图是否对应当前报告需要展示的工况。

图片目录中的文件名使用对象类型和对象名称组合，例如几何视图、网格视图和结果云图会分别进入对应章节。这样审阅报告时，可以从 Markdown 里的图注反查 Mechanical 对象树中的对象名称，减少“图片看起来对，但不知道来自哪个结果”的问题。

脚本扩展方向

• 增加分析系统名称、工况编号和求解时间，把报告从单模型摘要扩展为多工况归档记录。
• 把结果对象按名称或类型过滤，只导出温度、总热流、等效应力、总变形等关键结果。
• 在结果统计表中补充单位、结果位置、时间步或载荷步信息，便于瞬态和热力耦合结果对照。
• 将 Markdown 报告作为中间文件，再在 Mechanical 外部转换为 Word、PDF 或网页报告。
• 增加导出前检查表，例如结果对象数量、图片数量、输出目录权限和文件覆盖提示。

这些扩展都应围绕同一个原则展开：先保证 Mechanical 对象、数值表格和图片文件一一对应，再考虑更复杂的报告格式。

总结

热力耦合和有限元数值计算报告的自动化，不一定要从复杂的 Word 模板开始。上一篇文章先搭好了 Markdown 文档生成类，解决“报告格式怎么生成”；今天这篇则把它接到 ANSYS Mechanical 当前模型上，解决“报告内容怎么从模型里自动读取”。

本文脚本已经把报告素材采集、图片导出和 Markdown 写入串成一条流程。运行后建议回到 Mechanical 对象树、结果详情和输出目录一起复核：对象树确认导出范围，Details 面板确认结果值，Markdown 报告确认章节和图片引用，图片目录确认每张图都能打开。

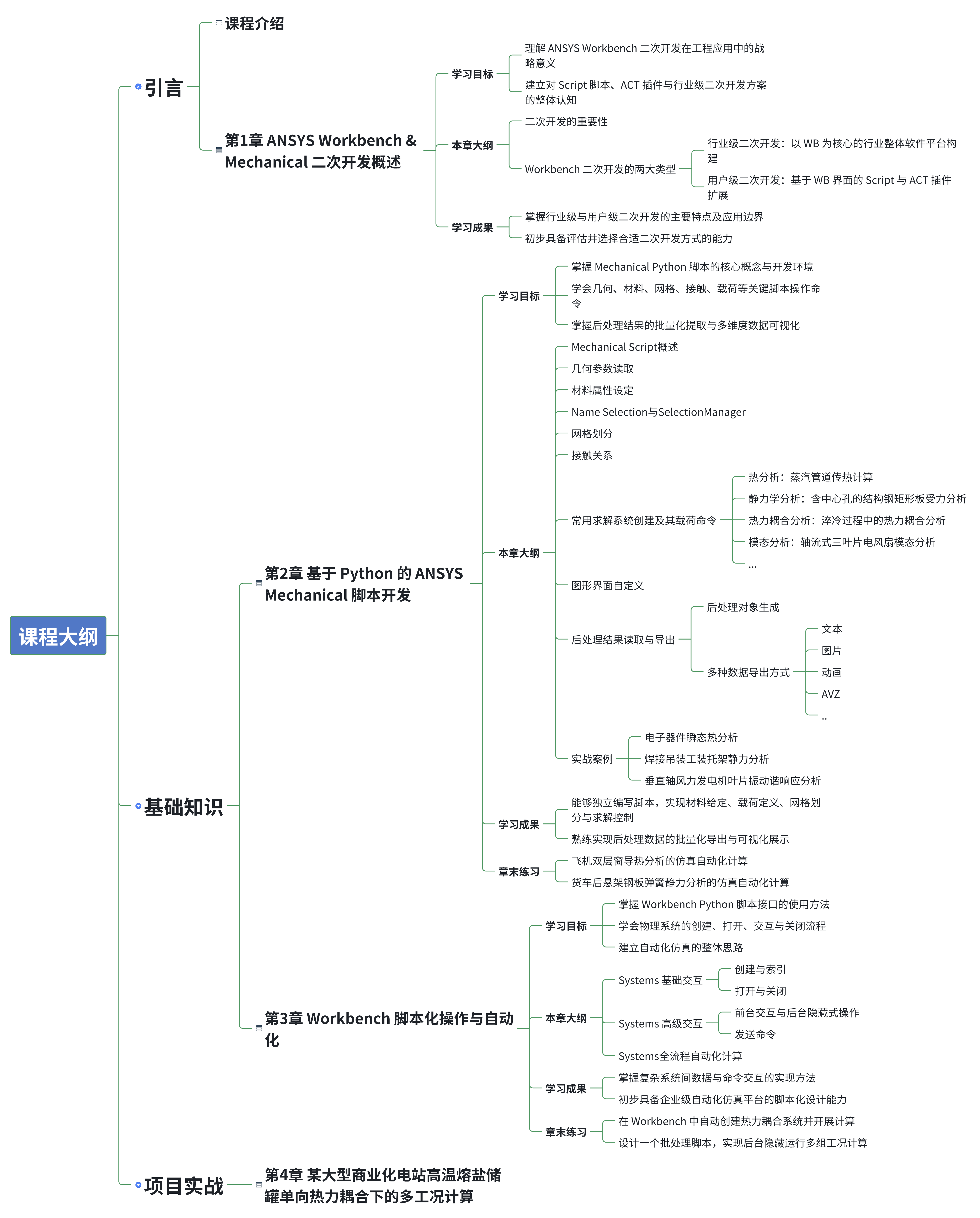

如果你希望系统学习 ANSYS Workbench 与 Mechanical 二次开发，可以点击阅读原文，学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握 ANSYS Workbench 与 Mechanical 的脚本自动化开发能力。
