刹车踏板极致轻量化，是工程塑料还是金属拓扑优化更靠谱？

Inspire增材创新设计

37分钟前浏览0

关注

导语

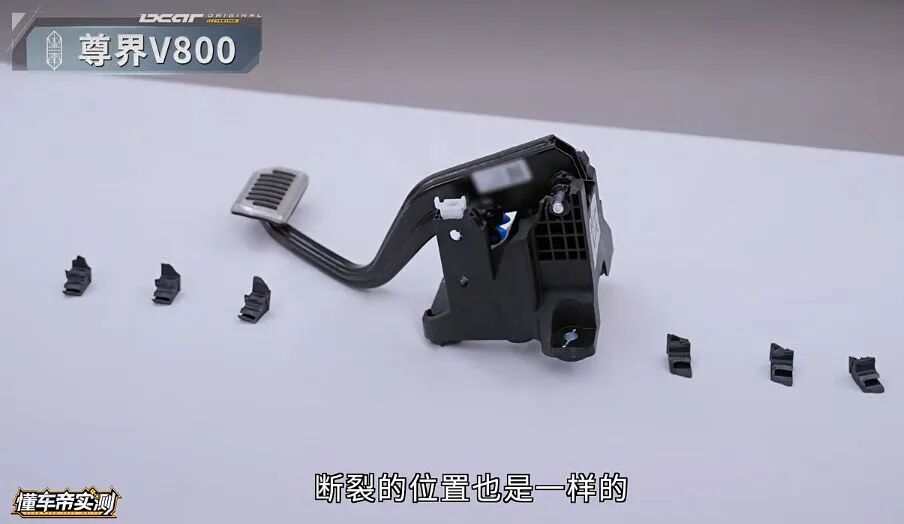

懂车帝近期测试视频引爆车圈：三台全新尊界V800，在100km/h-0连续紧急制动测试中，刹车踏板支架先后断裂，断口位置高度一致。踏板失效后脚刹直接丢失，仅能依靠P挡应急制动，制动距离大幅拉长，安全风险触目惊心。

拆解后真相浮出水面：踏板臂为金属，但承载支架采用PP+GF40，40%玻纤增强聚丙烯工程塑料。事件一出，行业掀起一场大讨论：为整车减重，刹车踏板走极致轻量化路线，到底选玻纤工程塑料，还是拓扑优化金属件？轻量化和安全冗余，能不能两全？

一、事件复盘：不是塑料原罪，是材料+结构+应力设计的系统性考题

很多网友看完测试直接下结论：塑料踏板不安全，刹车踏板就必须是金属。但行业工程师普遍观点：工程塑料用于踏板支架本身是成熟方案，并非天生不可用。

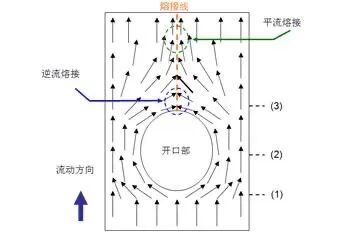

懂车帝拆解对比发现，同供应商、同材质PP+GF40的另一款车型，转轴应力集中区采用2-3层加强立板；而尊界V800该位置仅单层立板支撑。并且断裂区域恰好落在注塑熔接痕位置——塑料熔融汇合留下的先天薄弱带，在应力集中点极易发生脆性断裂。

两个材料体系，最核心的失效模式差异，也是本次事件的关键：

• 玻纤增强工程塑料：过载后脆性断裂，无明显形变预警，一旦超过极限直接断开，驾驶员很难提前感知踏板变软、变形。

• 金属（钢/铝合金拓扑件）：超过屈服极限时，先塑性弯曲、变形、踏板变软，给驾驶员明确预警，不会瞬间直接断成两截。

国标要求制动踏板1500N载荷保持5s无损坏，本次测试车辆在1612N踩踏力即发生断裂，已经靠近标准边界。对于自重超3吨的大型MPV，紧急制动时踏板受力工况远比普通轿车严苛，安全冗余设计的取舍，成了争议焦点。

尊界官方回应：车辆按高于国标开发，用户真实场景暂未出现踏板断裂故障，但承诺优化部件设计，为已交付车辆提供免费升级。事件之后，中汽中心也向车企下发调研，摸排非金属材料在制动踏板总成的应用情况，行业标准正在迎来审视与补全。

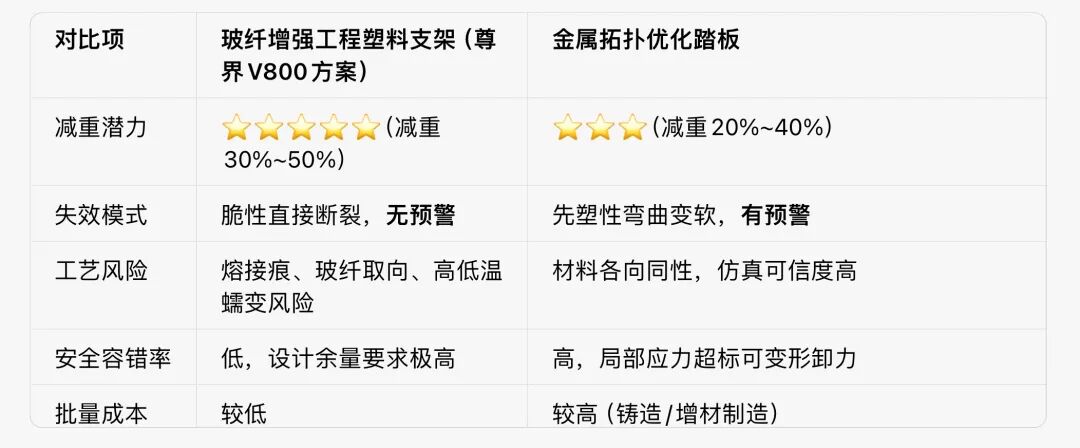

二、两条轻量化路线：工程塑料 vs 金属拓扑优化

路线A：玻纤增强工程塑料踏板支架（本次事件同款方案）

优势

1. 减重效果优秀，密度远低于钢材，可实现30%-50%减重，降低整车簧下/座舱部件重量，利于能耗、续航提升；

2. 注塑一体成型，复杂加强筋结构一次成型，零件集成度高，减少焊接装配；

3. 减振降噪，无金属撞击异响；大批量生产成本可控。

致命短板

1. 脆性失效风险：过载直接断裂，没有塑性形变预警，这是制动安全件最大隐患；

2. 注塑工艺敏感：熔接痕、气孔、料厚不均、玻纤取向问题，都会大幅削弱局部强度；应力集中区一旦撞上熔接痕，就是定时薄弱点；

3. 材料性能受环境影响：高低温、长期蠕变（长时间持续受力缓慢变形）、老化都会长期影响强度；

4. 仿真验证难度更高：金属力学模型成熟；玻纤塑料属于各向异性材料，仿真结果和真实试验容易存在偏差，单纯依赖CAE仿真容易低估极限工况风险。
一句话总结：塑料轻量化潜力大、成本友好，但对结构设计、浇口布局、模具工艺、极限验证的要求极其苛刻，容错率很低。

路线B：金属拓扑优化踏板（钢材/铝合金拓扑）

拓扑优化的本质：通过CAE仿真，在受力路径上保留材料，把不受力区域挖空，在保证强度、刚度前提下，实现金属件轻量化，不是简单减薄材料。

优势

1. 失效模式更友好：金属先屈服、弯曲、踏板变软，给驾驶员预警，不会瞬间断裂，安全冗余更高；

2. 材料力学特性稳定，各向同性，仿真可信度高，蠕变、老化风险远低于玻纤塑料；

3. 应力集中容错性更好，即便局部应力超标，也会通过塑性变形分散载荷，不易出现单点脆性断裂；

4. 成熟度高，传统制动踏板大量采用冲压钢，拓扑优化铝合金方案在高端新能源车型逐步落地，台架+实车验证体系完善。

短板

1. 减重上限不如工程塑料，同等强度下，重量一般高于玻纤增强塑料；

2. 制造工艺成本更高：拓扑复杂结构需要铸造/增材制造，批量生产成本高于注塑件；

3. 金属件易产生异响，需要额外减振结构；
一句话总结：金属拓扑优化，轻量化有妥协，但安全冗余、失效预警能力更强，容错空间更大，对制动这种生命安全件更保守稳妥。

三、核心拷问：刹车踏板，轻量化的底线是什么？

很多车企把轻量化当成卖点，但制动踏板属于一级安全件，优先级排序应该是：失效安全＞轻量化＞成本。

1. 材料没有绝对好坏，关键看失效模式和安全冗余设计。玻纤塑料不是不能用，但必须把熔接痕移出高应力区、加厚应力集中位置、多层加强结构，并且必须做足量极限踩踏、高低温老化、长期蠕变试验，不能只依赖仿真。

2. 拓扑优化金属，减重虽然牺牲一部分减重幅度，但它的“渐进式失效”，是制动系统最后的安全兜底。紧急制动场景，最怕毫无预兆的瞬间断裂。

3. 大自重MPV、大型SUV，整车惯性大，紧急制动踏板载荷更高，更不适合把安全件的冗余压到极限。轻量化不能无限压榨安全余量。

四、小结

1. 不用恐慌所有塑料踏板：不少车型采用“金属踏板臂+玻纤塑料支架”成熟方案，只要结构加强到位、验证充分，正常使用是可靠的。本次事件不是“塑料不能用”，是设计冗余不足+工艺薄弱点叠加。

2. 优先关注失效模式：刹车踏板，能弯不断，远比极致减重更重要。

3. 车企轻量化宣传，消费者要留个心眼：轻量化是系统工程，不能单独拿单个零件减重作为卖点，安全件不能为了减重无限压缩结构余量。

来源：Inspire增材创新设计
