CATIA一键导出包围盒插件分享
在日常的Catia建模工作中，特别是涉及到模具设计、加工仿真、零件包装或者空间测算时，我们经常需要获取一个几何体或复杂曲面的长、宽、高尺寸，也就是所谓的“包围盒”。我们之前分享过一个简单的包围盒插件，但是这个插件仅针对Part零件下的绝对坐标系生成数据,今天我们分享的插件可以针对选定的任意几何体或曲面,任意坐标系生成包围盒模型

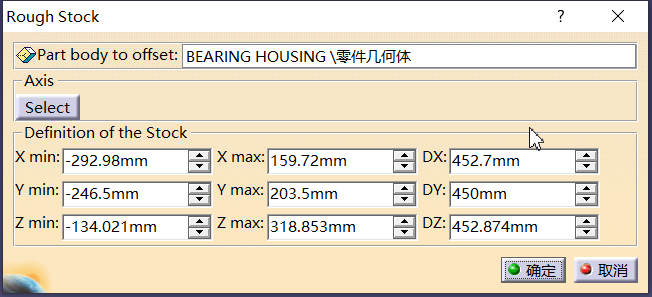

Catia本身有“创建毛坯料(create rough stock)”命令可以生成包围盒,今天分享的插件功能与之类似,但是软件自带的这个功能需要高级许可,普通丐版许可用户无法使用.于是，我用Catia VBA二次开发做了一个小插件。今天，我把这个小工具分享给大家，希望能提升大家的工作效率。另外有更深层次需求的用户可以考虑继续开发,对一个零件下的所有几何体批量导出包围盒以及长宽高尺寸,通过简单的二次开发来实现.
🔥 插件能做什么？
插件专门用于零件模型，可以针对你选择的几何体（Body）或曲面（Surface），基于你指定的任意坐标系，一键生成精准的包围盒线框，并自动弹出长、宽、高的具体数值。
坐标系任意选：不再局限于绝对坐标系，你创建的任何用户坐标系都可以作为基准。
对象任意选：无论是实体几何体，还是复杂的曲面，都能完美生成。
结果直观：结构树上直接生成线框模型，一目了然。
数据精准：自动弹出长、宽、高尺寸，可直接记录或用于后续计算。
📝 使用教程（非常简单，只需3步）
第一步：下载插件
公众 号直接回复[包围盒]获取插件下载链接。
第二步：运行插件
双击插件。
再选中你想要创建包围盒的几何体或曲面（在结构树或模型上点击即可）。
再选中你希望作为基准的坐标系（同样在结构树中选择）。
第三步：查看结果
插件会立刻在模型空间中生成一个线框包围盒。
同时，会弹出一个消息框，清晰显示：
（注意：长宽高是基于你选择的坐标系的X、Y、Z轴方向计算的）
长度 (X轴方向)
宽度 (Y轴方向)
高度 (Z轴方向)
