基于XFEM的疲劳裂纹扩展路径和寿命预测
本文依托：《西北工业大学学报》2019年第4期公开发表论文 · 全文约1900字 · 建议阅读6分钟
干结构的工程师都懂一句话：工程结构服役期大约 90% 的失效是疲劳引起的。🛩️
飞机天天起飞、着陆、增压、卸载，金属里那些肉眼看不见的微观裂纹，就在一次次循环载荷里悄悄长大。损伤容限设计的核心问题只有一个：从初始裂纹长到临界尺寸，还要多少次循环？
答案要用仿真来算。但传统有限元的做法让人头秃——裂纹每扩展一步，裂纹尖端的网格就要重划一次。算一条曲线裂纹，工程师一半时间耗在划网格上。
今天分享一篇发表在《西北工业大学学报》上的论文（何龙龙等，《基于XFEM的疲劳裂纹扩展路径和寿命预测》），作者用 Abaqus 的扩展有限元 XFEM，从二维平板算到带止裂筋的三维翼梁，裂纹扩展寿命预测误差最高 6.3%，最好的一组只有 0.62%。👇
01 XFEM：让裂纹独立于网格存在
扩展有限元（XFEM）的思路很聪明：在单元位移场里“扩充”一项描述裂纹的不连续位移，让裂纹可以穿过单元内部，而不用沿着单元边界走。
一句话总结：裂纹想怎么长就怎么长，网格不用动。这就从根上砍掉了“重划网格”这个老大难，任意路径的裂纹扩展都能模拟。

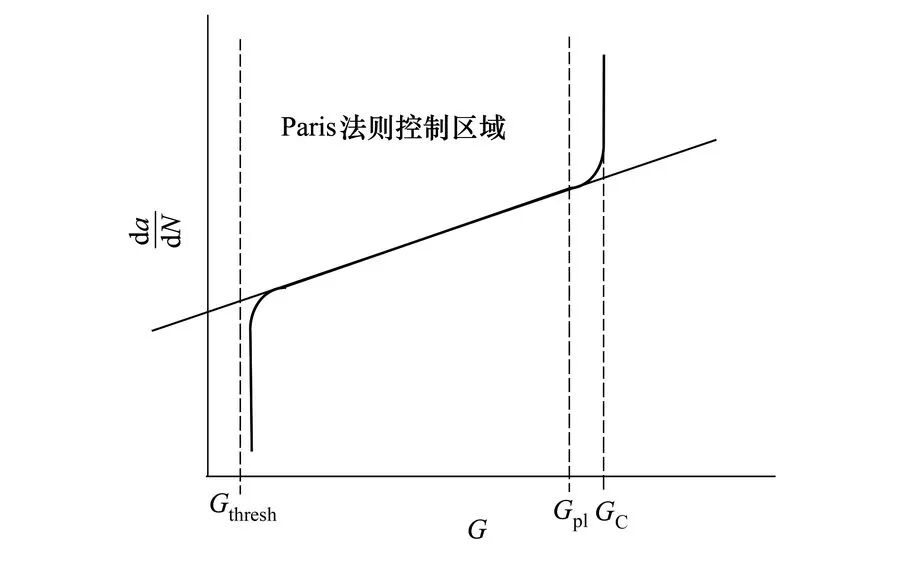

Abaqus 里的低周疲劳分析（direct cyclic 分析步）就是基于 XFEM 实现的：裂纹萌生用循环次数准则判断，扩展速率则交给 Paris 公式——这一点和手算的认知完全一致。📊
02 全文最值钱的一步：c₃、c₄ 到底怎么填？
用过 Abaqus 疲劳裂纹扩展的朋友大概都踩过这个坑：帮助文档里只说需要材料常数 c₃、c₄，却没说这两个数怎么取。而材料手册里查到的，都是应力强度因子形式的 Paris 参数 C、m。两者对不上，很多人只能干瞪眼。
论文根据线弹性断裂力学，把这条“断了的链条”接上了。应变能释放率 G 与应力强度因子 K 的关系是 G = K²/E′，代进去一整理，换算关系直接写出来了：
🔑 Abaqus 参数换算公式（建议收藏）
c₃ = C·(E′)c₄c₄ = m / 2
平面应力取 E′ = E；平面应变取 E′ = E/(1−μ²)

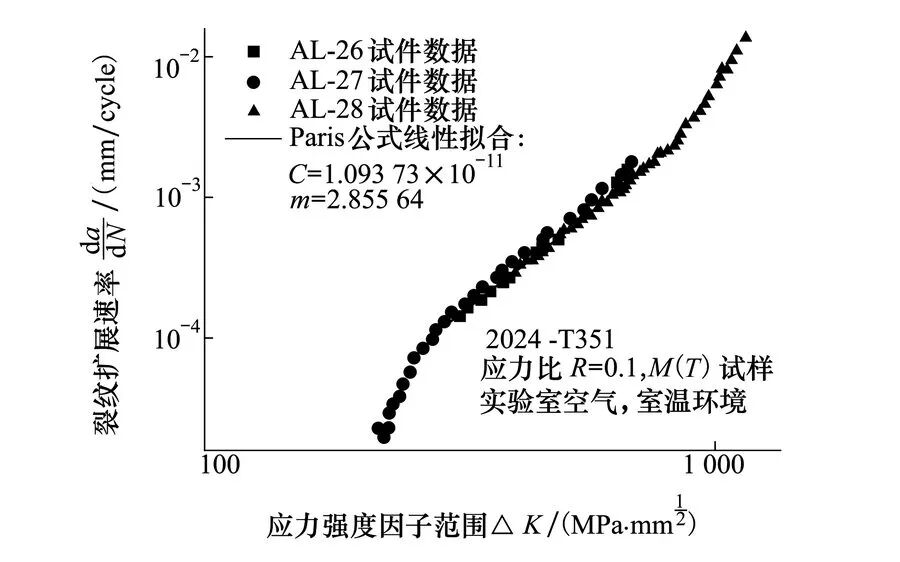

以航空结构最常用的 2024-T351 铝合金为例（E=72000 MPa，μ=0.31，应力比 R=0.1），从裂纹扩展速率试验数据拟合出 Paris 公式后，按上式换算得到 Abaqus 输入参数：
c₃ = 9.4255×10⁻⁵c₄ = 1.4278
03 算例一：中心斜裂纹平板，误差低到 0.62%

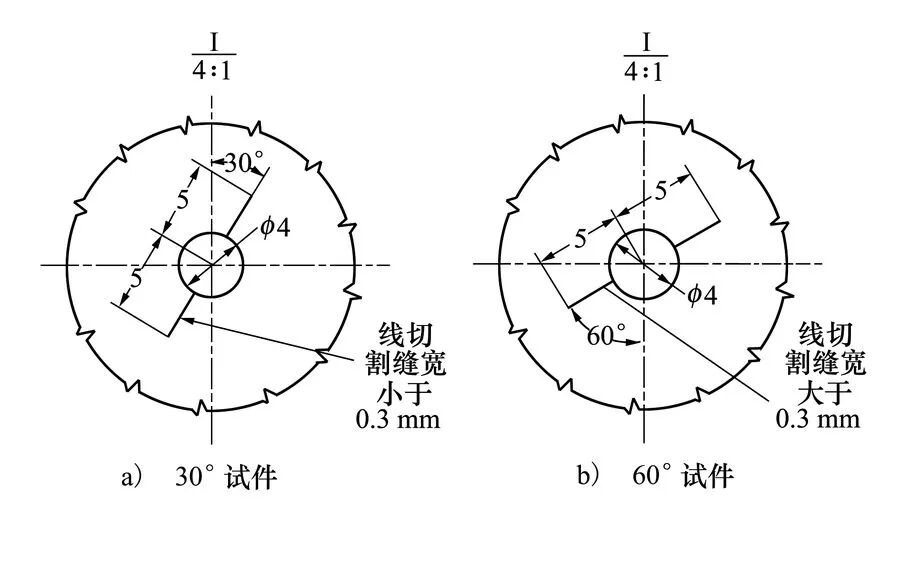

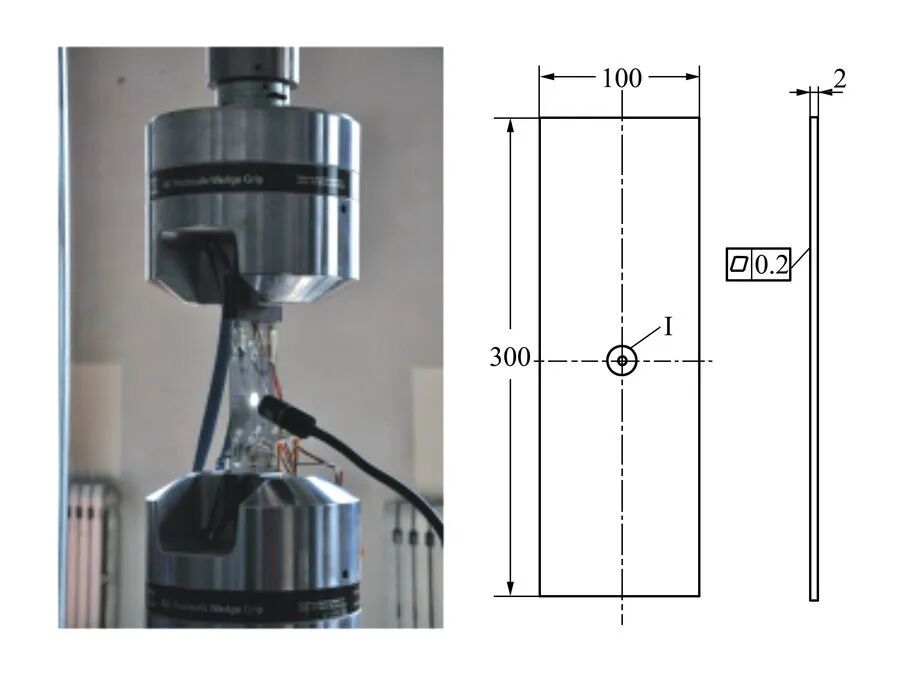

先做二维验证。试验件是 300×100×2 mm 的 2024-T351 铝合金平板，中心一条 10 mm 的穿透斜裂纹，倾角分 30° 和 60° 两组。等幅载荷 σmax=70 MPa、应力比 R=0.1，在 MTS810 疲劳试验机上拉到裂穿。🔧

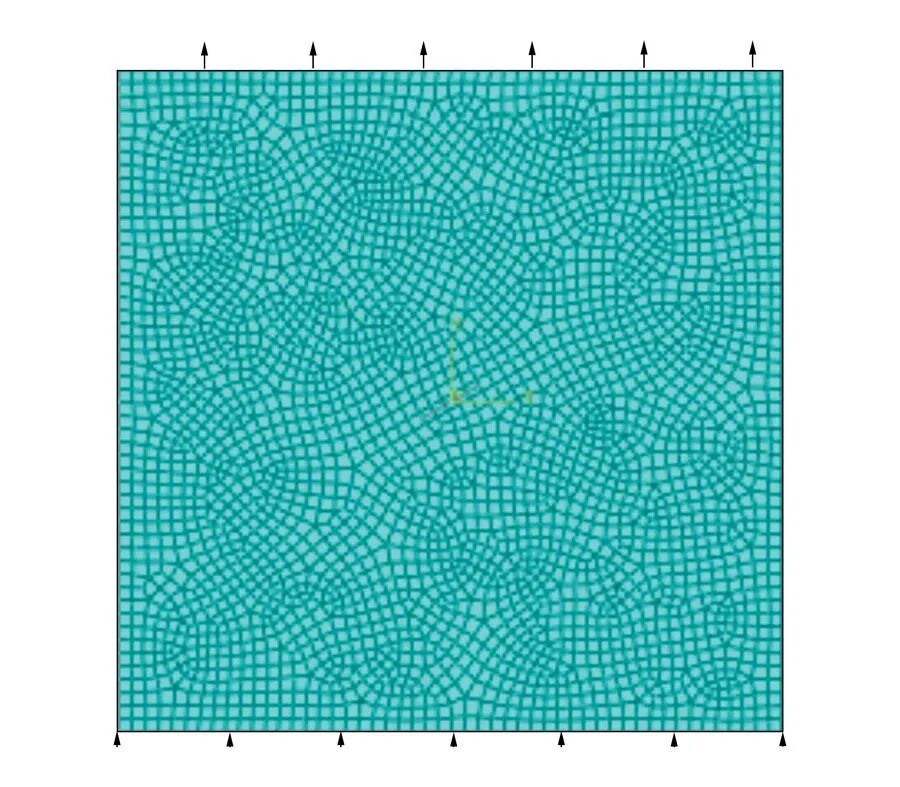

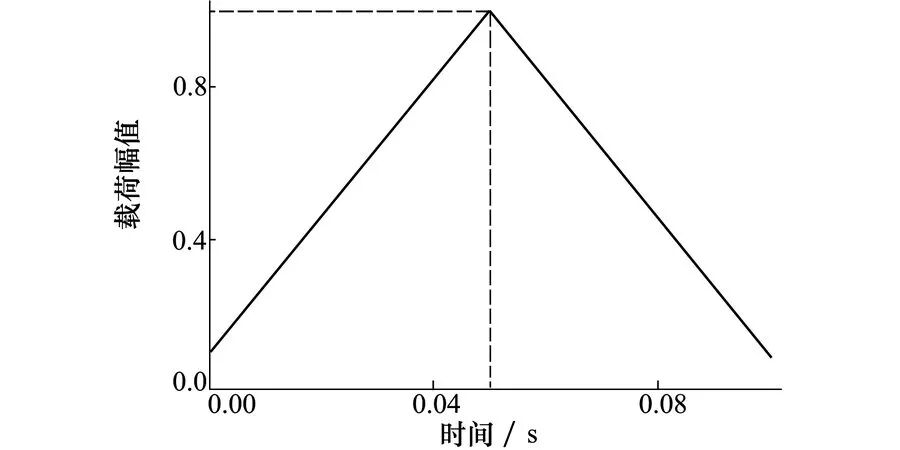

有限元模型用 C3D8R 减缩积分实体单元划分，初始裂纹用一个几何切面代表，不需要预设裂纹尖端奇异单元。低周疲劳采用 direct cyclic 分析步，只需定义一个周期（0.1 s）内的载荷幅值曲线。

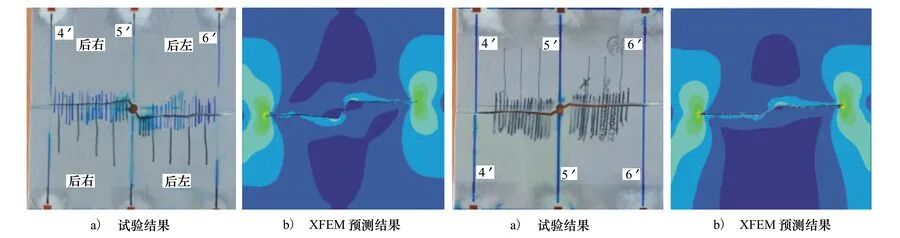

结果相当漂亮：30° 和 60° 两组，XFEM 预测的裂纹扩展路径与试验裂纹走向几乎重合——斜裂纹先沿原来的方向扩展，随后在循环载荷下逐渐转向垂直于加载方向，这个“拐弯”过程 XFEM 都抓住了。🎯
寿命对比更有说服力（a–N 曲线，横轴循环次数、纵轴裂纹长度）：
30° 试件

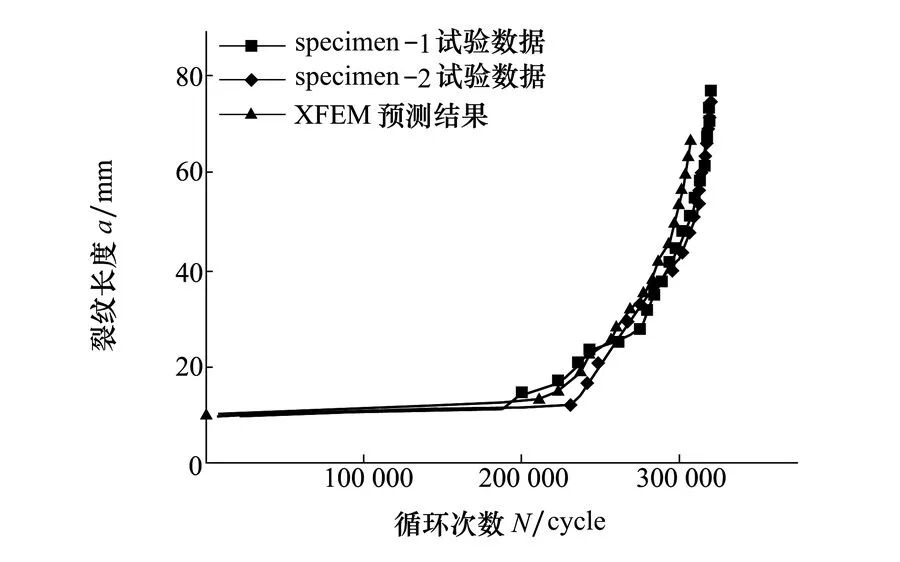

：试验平均约 32 万次循环，XFEM 预测 309417 次，误差 3.4% 60° 试件

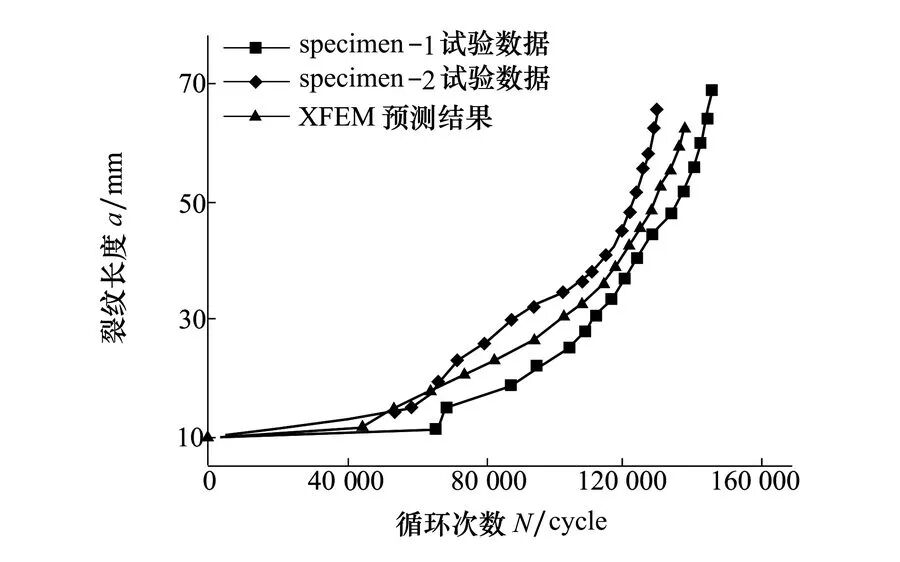

：试验平均约 14 万次循环，XFEM 预测 140473 次，误差仅 0.62%
04 算例二：带止裂筋的加筋翼梁，三维也稳

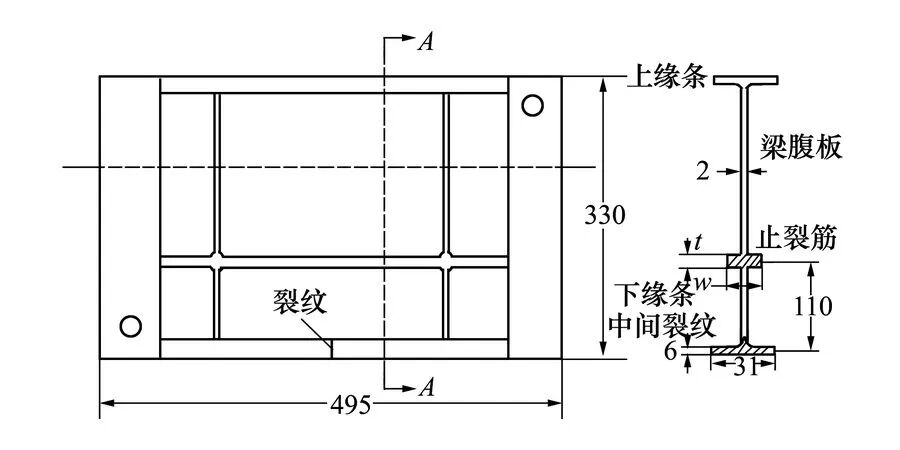

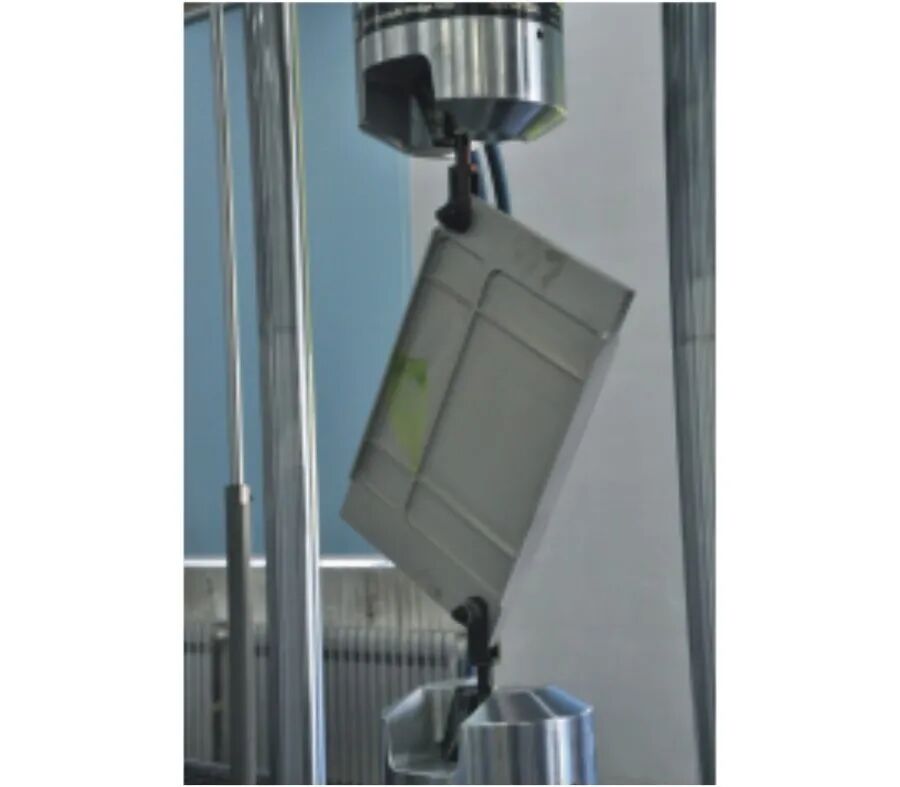

二维问题算准只是入场券。真正的考验是这个带止裂筋的整体机加翼梁：长 495 mm、高 330 mm，腹板厚 2 mm，腹板 1/3 高度处有一条止裂筋，下缘条正中间预制了一条切断整个缘条的初始裂纹。💪
止裂筋的作用，就是给裂纹“设路障”——把裂纹拦在腹板格子里，防止一裂到底。裂纹打到止裂筋附近会怎么走、还剩多少寿命，恰恰是最难预测的部分。

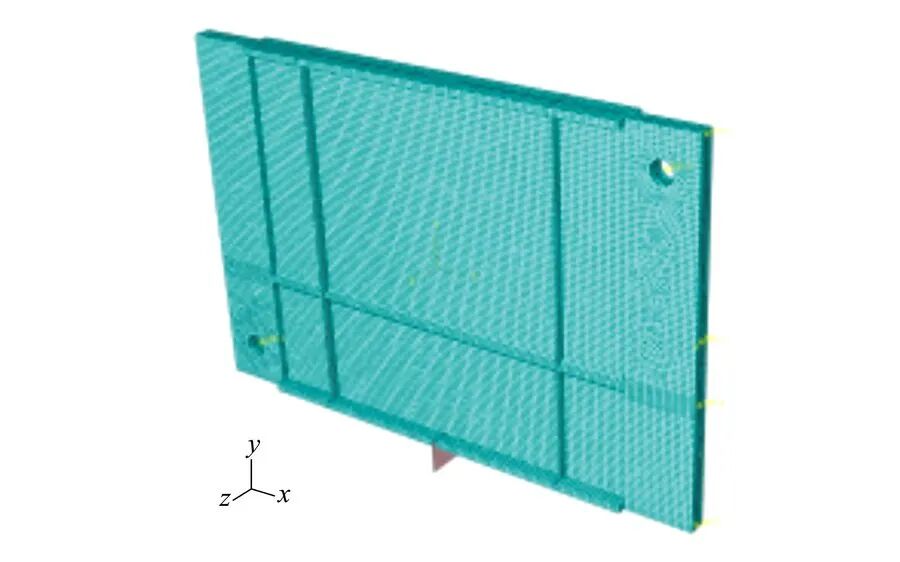

有限元模型用六面体单元划分，止裂筋附近网格细化，腹板厚度方向划 2 层单元。载荷通过两个参考点与加载孔内表面耦合（coupling）施加：一端固定（释放绕 z 轴转动），另一端施加 Pmax=28478 N、R=0.1 的等幅拉-拉载荷。⚡

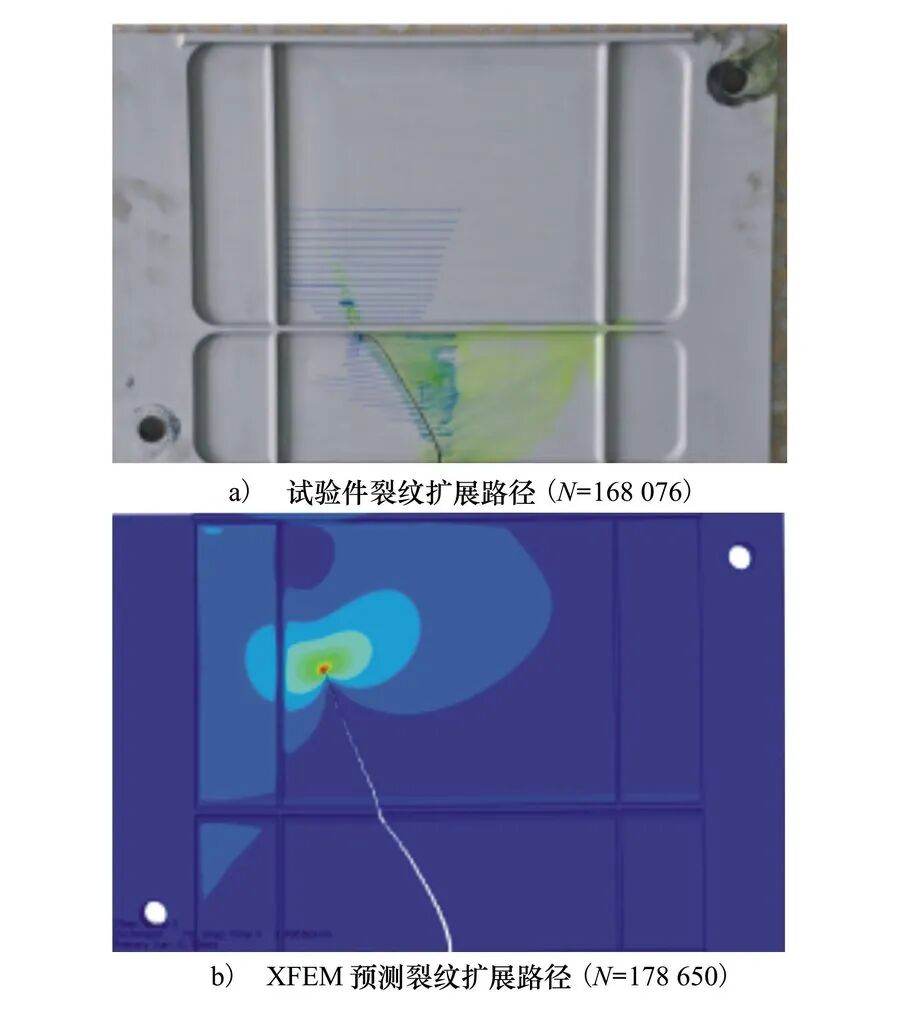

结果：试验件在 168076 次循环时的实测裂纹路径，与 XFEM 在 178650 次循环时计算的 Mises 应力云图和裂纹路径放在一起，走向和止裂位置高度一致。裂纹斜穿腹板、被止裂筋拦下的全过程，仿真完整复现。🧩
05 划重点：这套流程怎么复现
换参数
：把手册里的 Paris 参数 C、m 换算成 Abaqus 的 c₃=C·(E′)c₄、c₄=m/2，别再瞎猜 c₃、c₄； 建模型
：普通实体单元即可（算例用 C3D8R），初始裂纹用几何切面代表，无需奇异单元、无需预制裂纹网格； 定载荷
：direct cyclic 分析步，只定义一个周期的载荷幅值曲线（最小/最大载荷比按应力比 R 来）； 做验证

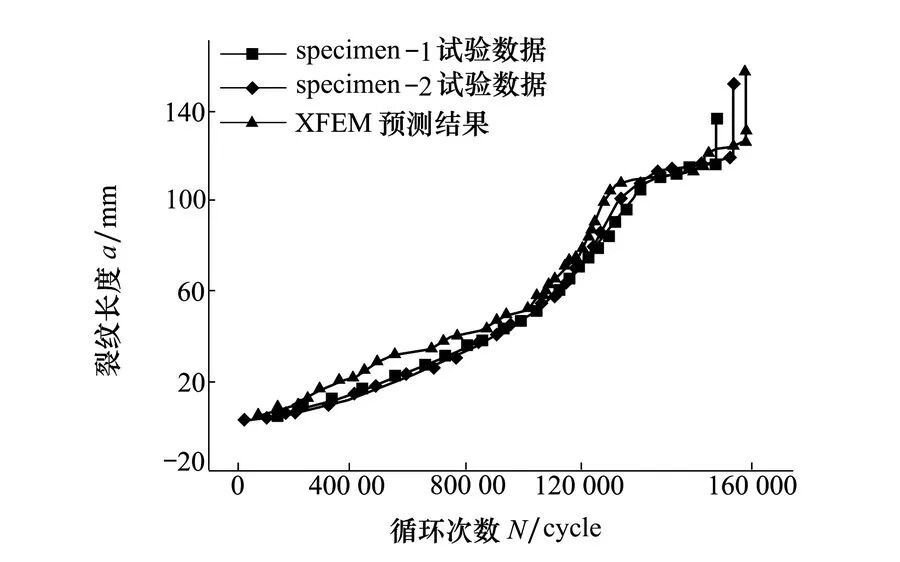

：复杂结构先和简单算例或试验对标，论文中二维误差 0.62%~3.4%，三维加筋结构 6.3%。
论文也坦承局限：目前只在等幅载荷下做了试验验证，谱载荷下的扩展预测还有待研究。但对于损伤容限分析、检查间隔评估来说，这已经是一条能直接进型号工作的高性价比路线。✅
💬 互动一下
你在做裂纹扩展仿真时踩过哪些坑？c₃、c₄ 这个坑你之前是怎么绕过去的？谱载荷下的 XFEM 你期待吗？评论区聊聊👇
觉得有用的话，点个「在看」转发给做结构仿真的同事，下次建疲劳模型少熬两个通宵。🌙
关注我，持续更新 Abaqus / 结构疲劳 / 损伤容限实战干货。
#Abaqus#XFEM#疲劳裂纹扩展#损伤容限#断裂力学#Paris公式#结构仿真#航空结构#CAE#寿命预测
参考文献：何龙龙，刘志芳，顾俊杰，王金亮，门坤发. 基于XFEM的疲劳裂纹扩展路径和寿命预测[J]. 西北工业大学学报，2019，37(4)：737-743. DOI: 10.1051/jnwpu/20193740737（开放获取，CC BY 4.0）
本文图片引自上述论文，仅用于技术分享。
