智能锁修了两次，板子飞线调了三周，这两件糟心事儿，让我们来重新认识低功耗设计

7小时前浏览1

先跟大伙聊两件我亲身经历的事，都是关于低功耗的。

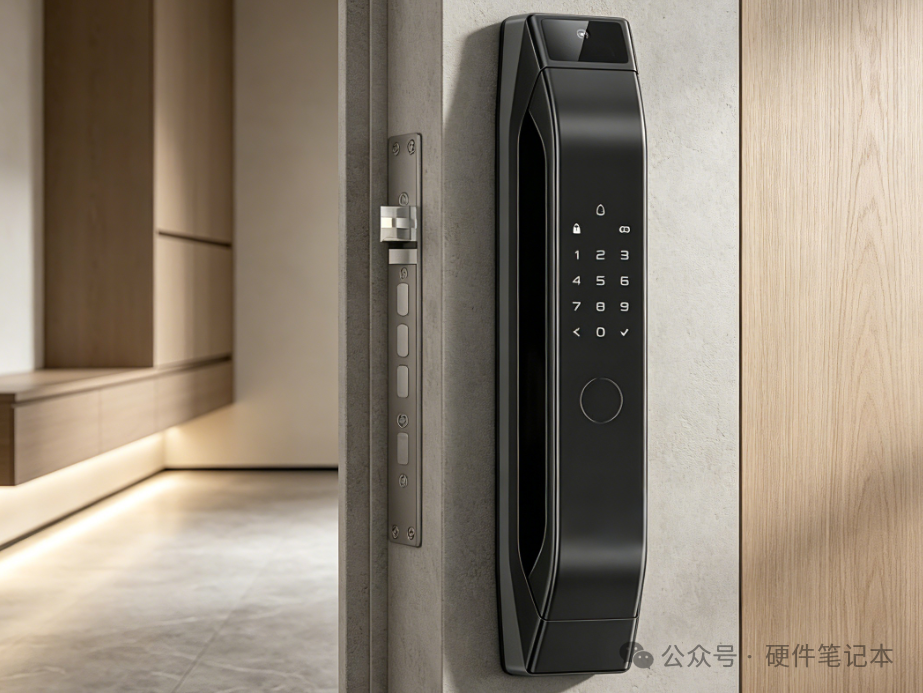

第一件是我家的智能门锁，刚买回来那段时间耗电飞快，基本上两周就得换一次电池。我一开始还以为是电池不行，让厂家给换了，结果还是一样，体验感非常不好。后来又联系厂家，它们把整个门锁全换掉，问题才解决。现在几个月才换一次电池，体验感瞬间就变好了。电池容量没变，但用的时间确实长了，我琢磨着厂家肯定是在软硬件上对低功耗做了专门的优化。

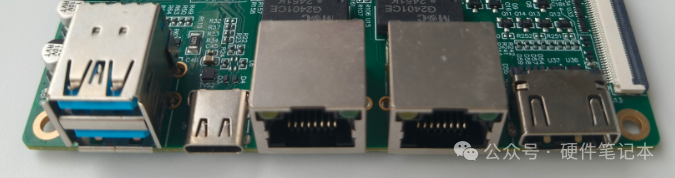

第二件是客户的一个紧急需求，要我们的嵌入式板卡，在现有成品基础上改，功耗必须做到30mW以内，时间紧到只能飞线和临时调软件。问题是这块板子本身压根就没为低功耗设计过，客户还要带音频、网口、HDMI和USB。我们折腾了好几周，改了不少电路和软件，才勉强搞定。

这两件事让我深刻体会到，在嵌入式物联网的多数场景里，低功耗的重要性。而要把功耗真正降下来，没有一定经验积累，做起来确实很花时间。今天咱们就结合我踩过的坑和同行的一些实战心得，跟大家聊聊低功耗设计这件事。

要降功耗，先得摸清电都耗在哪了

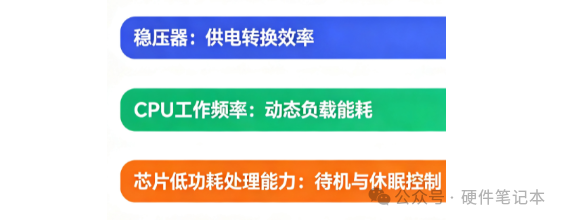

对我们硬件来说，系统功耗主要受三个因素钳制：稳压器、CPU工作频率，以及芯片自身的低功耗处理能力。

先说说稳压器和频率。降低CPU主频能直接降功耗，这大家都懂，但代价是性能。所以很多芯片支持运行模式下的动态管理，也就是在需要干活时，通过配置内部电源变换器进入低功耗运行模式，同时把系统时钟降下来，再顺手关掉不用的外设时钟。这样就能在保持内核和外设基本运行的前提下，把功耗压到最低。

不过说实话，对于多数项目和芯片来说，很多时候我们更关注的是休眠模式。像我开头举例的智能门锁，大部分时间都处于休眠状态，只有你开门或者触发传感器的时候才醒来工作一会儿，这才是省电的关键。

再往根儿上说，功耗的本质是热力学，电能灌进系统，最终都得变成热散出去。你优化功耗，本质上就是尽可能减少耗电和发热。我们所有软硬件优化，归根结底都是在干同一件事，让尽可能多的晶体管，在尽可能长的时间里，处于彻底关断的状态。

具体操作上，首先要保证最小系统能正常工作，不必要的外设，尽可能把供电给关断。比如我们用不到WiFi功能，那么WiFi芯片的供电就可以直接通过CPU的IO口来关断。调试的时候要仔细翻芯片手册，看芯片在低功耗状态下各个电源域的最低要求是多少，如果在最小系统下都不满足，那后面就不用白费力气了。

芯片休眠模式怎么选，IO口配置是个大坑

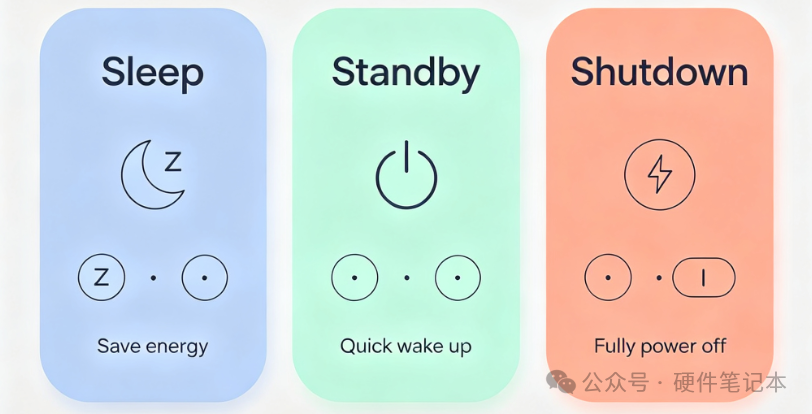

芯片为了省电，定义了一系列休眠模式，比如Sleep、Standby和Shutdown，功耗逐级降低。说白了就是芯片内部通过关闭外设和时钟，甚至切断部分电源域来达到省电的目的。

Sleep模式下，内核停了，但外设还在跑，适合需要快速响应的场景。进入和退出都很灵活，可以用WFI指令让任意外设中断唤醒。Standby模式则关掉更多时钟和稳压器，功耗更低，但唤醒时间更长。Shutdown模式几乎把芯片内部电源全掐了，漏电最小，但唤醒就相当于一次冷启动，啥都得重新初始化。

然而，理论很丰满，现实很骨感。根据经验，功耗问题最隐蔽、最折磨人的地方，往往不是纠结选哪个休眠模式，而是软件在进出休眠时对IO口的配置。

芯片进入深度休眠后，I/O口和外设默认会保持进入前的状态。如果某个引脚在运行时被拉高或者拉低，或者干脆处于悬空态，休眠时没把它改回来，它就可能通过内部弱上拉或外部电路形成一条隐蔽的漏电路径。

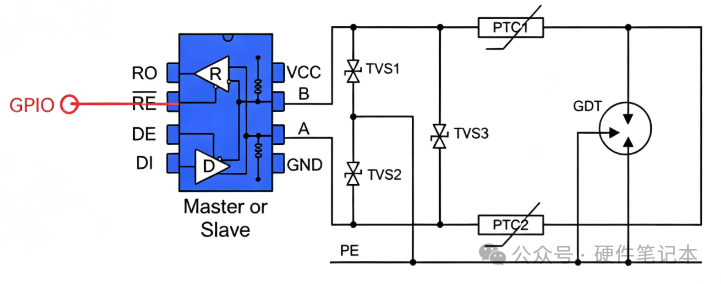

我之前在调试一个低功耗产品的时候就吃过这个亏。硬件改了好几处，功耗突然暴增，反复折腾了好几天，最后发现是一个RS485芯片跟CPU的一个IO口连在一起了，休眠时那个IO处于不确定状态，把那个引脚断开就好了，功耗一下子就正常了。

最憋屈的是啥？功耗出问题，第一个挨板子的永远是硬件。上来就是"你是不是DC/DC效率选低了？""LDO静态功耗是不是太大了？"连上下拉电阻的阻值都要被拿出来仔细扣。等软件那边把IO配置改好了，问题解决了，也没人提硬件的事儿了。

外设供电也要可控

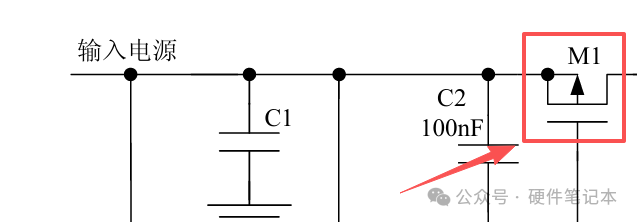

很多传感器和模块，你发了Sleep命令，它自己还有几uA的静态电流。最好的方法是用个MOS管来控，不用时直接关断VCC，漏电彻底归零。

有些外设模块一上电工作，电流就从uA级蹦到mA级。比如你板子上挂的4G模组、Wi-Fi模块或者音频功放，不用的时候必须把它彻底关掉，不能光发个Sleep命令就完事。对于必须保持连接的场景，就得通过调整它的心跳间隔和工作窗口，在功耗和响应及时性之间找个平衡点。这个得根据实际应用场景慢慢试，如果业务上允许，不用的时候直接断电是最省事的。

所有这些能力，看着简单，但最终靠的是调试闭环。你得用合适的工具去测量、去验证。

还有啊，很多硬件兄弟习惯拿个万用表或者普通示波器就打天下，但对于电流只有几个mA甚至uA级的低功耗设备来说，这些工具的精度远远不够。你得选用高精度的电流分析仪或者专用的功耗测试工具，才能看到真实的电流波形和瞬态变化。有了准确的测量数据，你才能知道哪一步优化有效、哪一步是白费劲，把精力花在刀刃上。

如果觉得有收获，欢迎转发给身边的朋友。今天的分享就到这里，咱们下期再见！
