确定性优化与RBDO：NVH优化的最终落地
所有的分析、诊断和方案探索，最终都要落在"优化"二字上。确定性优化（Deterministic Optimization）和基于可靠性的设计优化（RBDO）是 NVH 优化落地的两种方法路径。前者聚焦于确定性条件下的方案验证，后者则在不确定性环境下寻求鲁棒最优。作为 NVH 优化系列的收官之作，本篇将系统介绍这两种优化方法。
确定性优化
确定性优化工具用于读取 OptiStruct 优化运行结果，对比基线方案与优化方案的 NVH 响应。它的核心价值在于将抽象的优化迭代过程转化为直观的响应对比，帮助工程师判断优化是否真正改善了 NVH 性能。

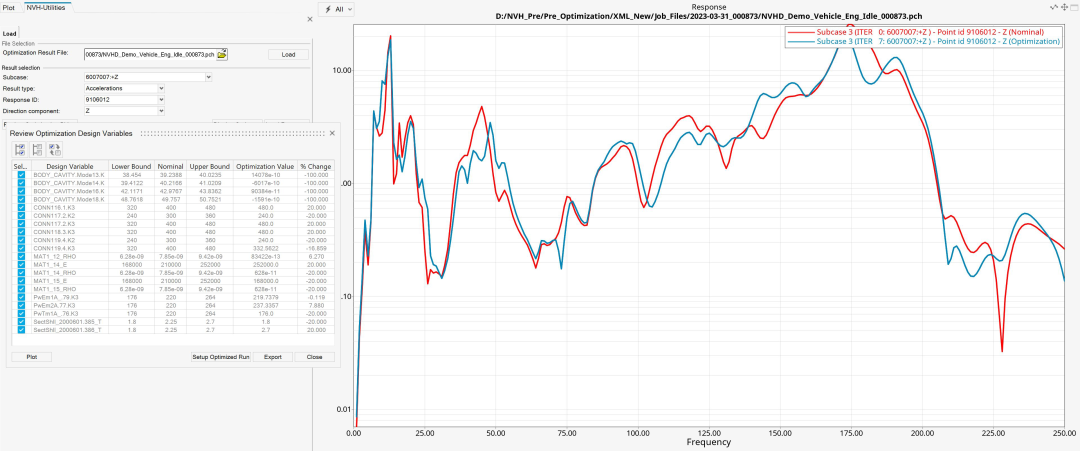

基线与优化响应叠加对比
确定性优化的核心功能是将基线方案的 NVH 响应曲线与优化方案的响应曲线叠加显示。通过对比两条曲线，工程师可以直观看到优化在各频率段的改善效果——共振峰是否被降低、目标频段的响应是否被抑制。同时，工具还会对比设计变量的变化量，展示哪些参数被调整以及调整幅度。
确定性优化的意义：它回答了"优化到底有没有用"这个根本问题。通过基线与优化的直接对比，工程师能够验证优化方案的有效性，并向决策者展示量化的改善成果。
确定性优化工作流程
1.读取 OptiStruct 优化结果
：加载优化迭代历史与最终设计 2.查看 NVH 响应叠加
：基线与优化方案的频响曲线对比 3.对比设计变量
：查看各设计变量的变化量与变化趋势
RBDO 基于可靠性的设计优化
确定性优化假设所有设计参数均为确定值，但现实中，材料属性、制造公差、装配误差等都存在不确定性。这些不确定性可能导致确定性优化方案在实际生产中失效。RBDO（Reliability-Based Design Optimization）正是为应对这一挑战而生，它使用多样本分析（MSA）结果，在可靠性约束下寻求最优设计。
MSA 多样本分析
RBDO 的基础是 MSA（Multiple Sample Analysis，多样本分析）。MSA 通过对不确定性参数进行随机采样（如蒙特卡洛采样），生成多个样本模型并分别求解，获得响应的统计分布。这些统计信息是 RBDO 评估可靠性的依据。
灵敏度分析与扫描 DOE
在 RBDO 流程中，灵敏度分析通过扫描 DOE（Design of Experiments）进行筛选。扫描 DOE 系统地变化设计参数，评估各参数对响应的灵敏度，从而识别出对 NVH 性能影响最大的关键参数。这些关键参数将被纳入后续的 RBDO 优化。

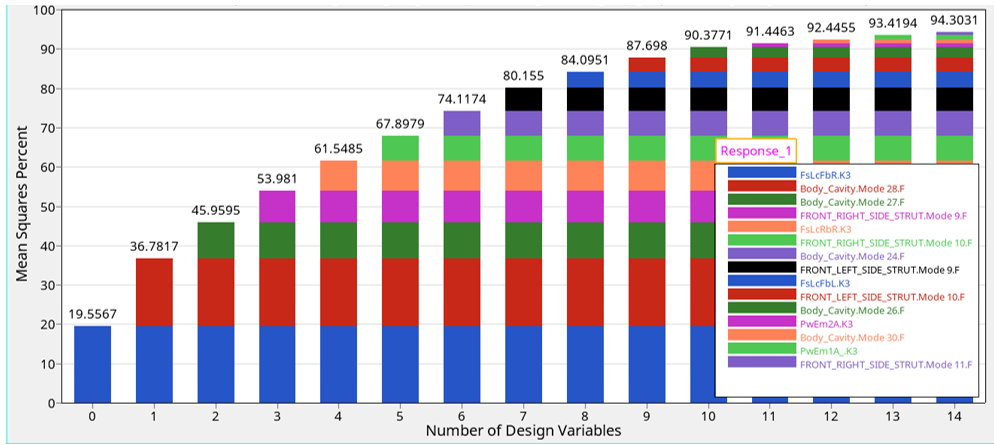

Pareto 图和Anova 图是分析扫描 DOE 结果的两大利器：
•Pareto 图
：按贡献大小排序展示各参数对响应的影响，快速识别主导参数 •Anova 图
：方差分析量化各参数及其交互效应的显著性，辅助参数筛选

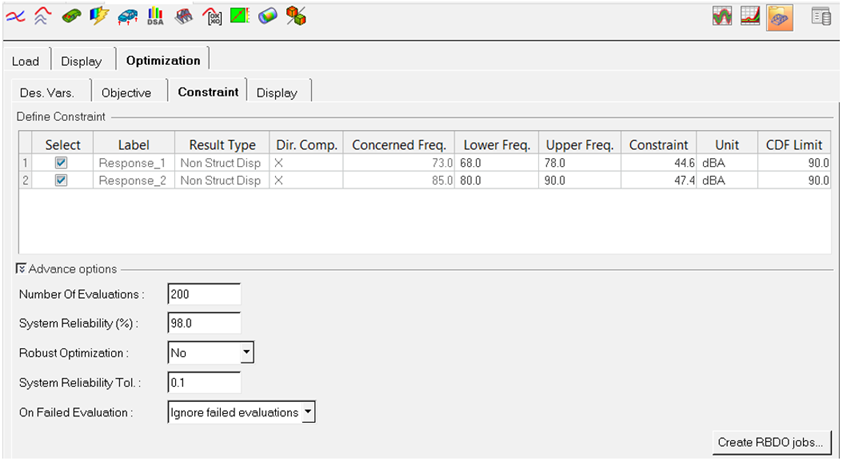

可靠性约束优化
RBDO 优化的核心是在可靠性约束下搜索最优设计。与确定性优化不同，RBDO 的约束条件不是简单的响应上下限，而是响应满足要求的概率（如"NVH 响应低于阈值的概率不低于 95%"）。这使得优化方案在参数不确定性下仍能保持性能可靠。
RBDO 工作流程
RBDO 工具的工作流程分为三个阶段：Load（加载）→ Display（显示）→ Optimization（优化）。

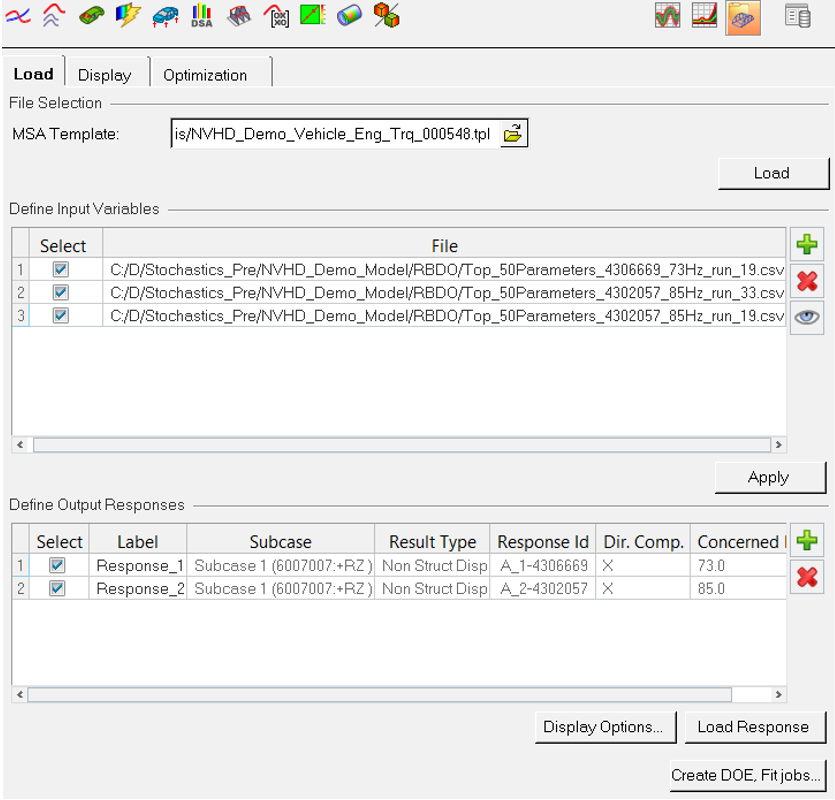

Load 加载阶段
加载阶段读取 .tpl 模板文件，该文件由 Structures MSA 生成，包含多样本分析的设计变量、响应数据和统计信息。这是 RBDO 分析的数据基础。

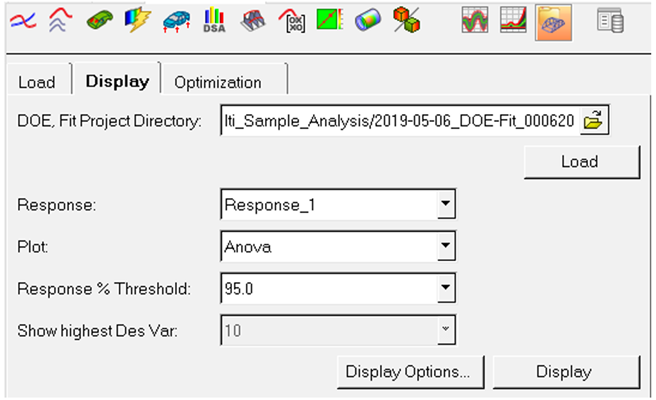

Display 显示阶段
显示阶段以 Pareto 图和 Anova 图为主要可视化手段，展示扫描 DOE 结果的分析结论。工程师据此筛选关键设计变量，确定纳入 RBDO 优化的参数集。

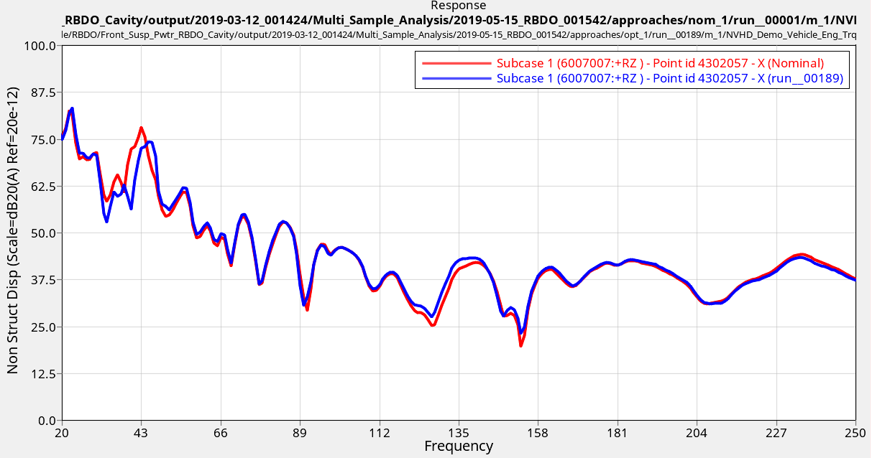

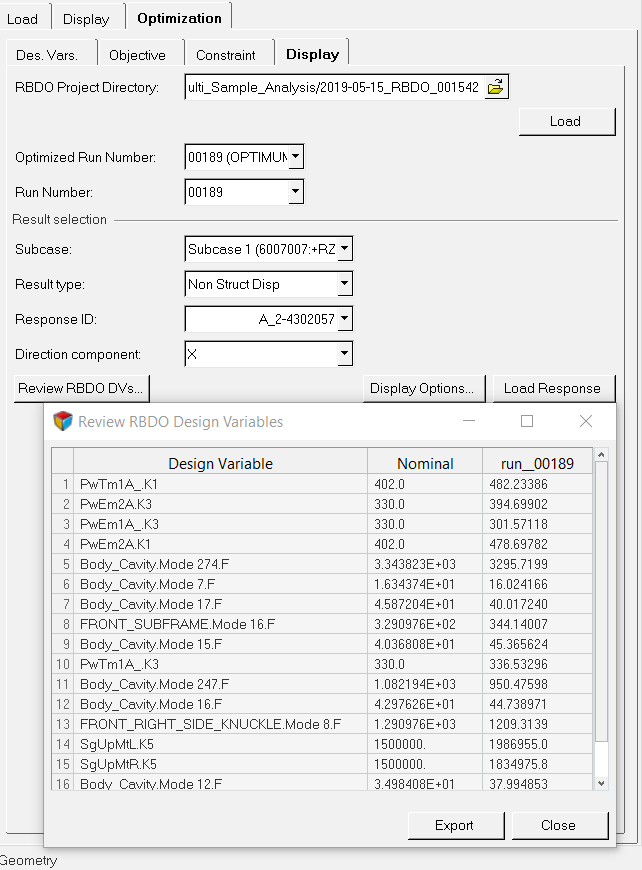

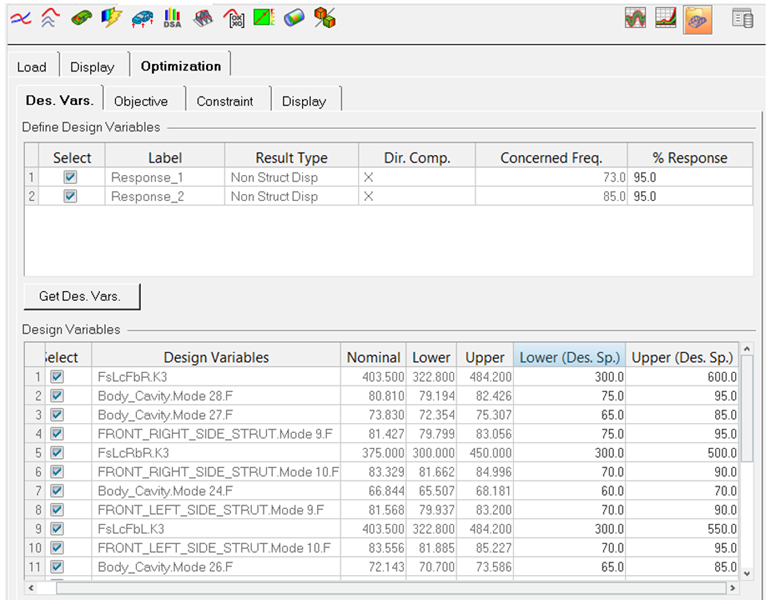

Optimization 优化阶段

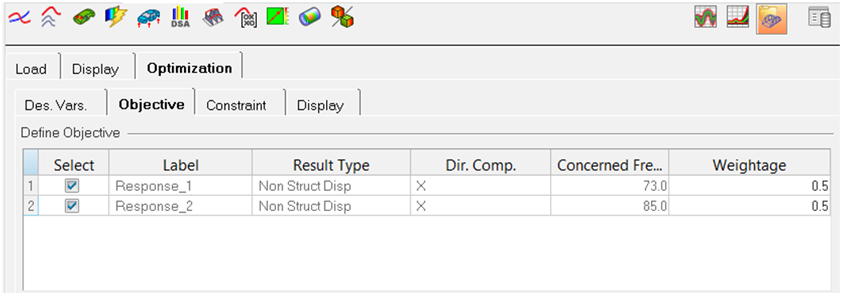

优化阶段定义 RBDO 设计变量、目标和可靠性约束，执行优化求解。设计变量通常为筛选出的关键参数，目标函数可以是 NVH 响应的最小化，约束条件则包含可靠性概率要求。
两种方法的选择策略
选择建议：在概念设计与方案迭代阶段，优先使用确定性优化快速筛选方案；当方案趋于成熟、进入量产前验证阶段时，切换到 RBDO 进行鲁棒性评估，确保方案在制造公差和使用变异下仍然可靠。两者并非二选一，而是分阶段互补使用。
NVH 优化系列总结
至此，HyperWorks 2026 HyperGraph NVH Post 工具系列文章全部完成。让我们回顾这一系列所覆盖的完整 NVH 优化方法论：
1.分析基础
：全局模态识别、模态频响、阶次分析——从模态到频响到阶次，构建 NVH 分析的基本认知 2.诊断工具
：模型相关性——连接仿真与试验，建立模型可信度 3.声学评估
：辐射声分析——从结构振动到声学噪声的量化跨越 4.系统优化
：悬置优化——动力总成刚体模态解耦与隔振的系统解决方案 5.优化落地
：确定性优化与 RBDO——从理想最优到鲁棒最优的最终落地
系列寄语：NVH 优化是一个从"认识问题"到"理解问题"再到"解决问题"的系统工程。HyperWorks 2026 HyperGraph NVH Post 提供了一套覆盖全流程的工具链，从模态分析到声学评估，从悬置解耦到可靠性优化。掌握这些工具，意味着掌握了 NVH 优化的完整方法论。希望本系列文章能够帮助工程师们在 NVH 开发之路上走得更稳、更远。
NVHPost 工具篇完。接下来，我们将进入 SnRD（Squeak and Rattle Director）异响分析专题，从 E-Line 方法论到四个实战教程，带你掌握异响分析的完整方法论。
