166kHz高频水面纵波测量｜Optomet SWIR激光测振仪解决液面振动测试干扰
液面振动测试存在底部反射干扰、高频采集不稳定难题。懿朵科技带来Optomet 1550nm短波红外激光测振方案，实现透明水面横波、高频纵波非接触全场扫描测量。
激光测振凭借非接触、高精度优势，常用于液面、薄壁等敏感对象振动测试。传统He-Ne激光测振仪开展透明水面测试时，易出现底层反射串扰、信噪比不足、高频激励采集不稳定等问题。懿朵科技作为Optomet国内官方代理商，引入1550nm SWIR短波红外激光测振方案，针对性攻克水面振动测量痛点。
传统He-Ne激光测振仪测试水面核心痛点
传统He-Ne激光测振仪测试水面核心痛点
01
容器底部反射干扰：激光穿透透明水体，容器底部反射信号与水面振动信号叠加，有效信号被淹没，数据失真。常规手段需增加吸光材料、辅助反射镜，实验搭建繁琐，易引入额外变量。
02
透明表面信号弱：清澈光滑水面反射率低，对激光入射角要求严苛，调试门槛高。
02
高频纵波采集不稳定：清澈光滑水面反射率低，对激光入射角要求严苛，调试门槛高。
Optomet SWIR（1550nm） 激光测振仪 技术优势
Optomet采用1550nm短波红外激光，光在水中衰减速度快，从原理上规避底部反射干扰，多数工况无需额外吸光结构。
天然抑制水底反射干扰：1550nm红外激光难以穿透水层到达容器底部，底部回波远弱于水面振动信号，简化实验装置。
适配透明光滑液面，信噪比高：仅需光束近似垂直入射水面，即可获得稳定高质量信号，降低光路调试难度。
外部TTL触发同步采集，适配高频声场：支持外接信号发生器连续激励，TTL数字信号同步触发采集，避免内置信号源重启带来的扰动，可稳定捕获高频液体纵波。
全数字FPGA架构：德国20年技术积累，直接相位解码输出原始位移数据，非速度积分，实现飞米级测量精度；测量带宽覆盖直流至50MHz以上，无模拟电路温漂、相位失真。

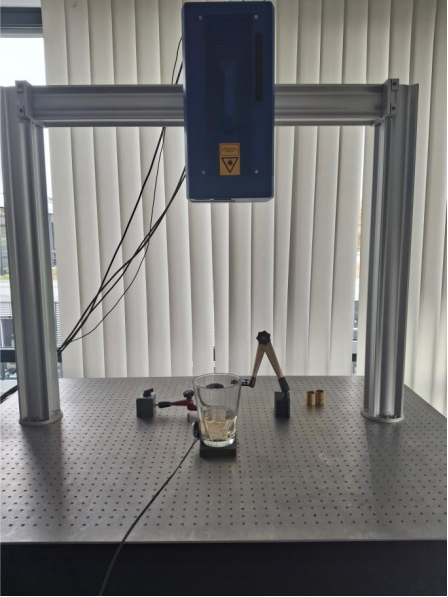

全场扫描成像：扫描测振系统网格扫描液面，输出振动云图，可视化呈现横波、纵波传播形态。
模块化软硬件平台：硬件模块化，软件持续迭代，支持后续功能升级。
水面实测结果
水面实测结果

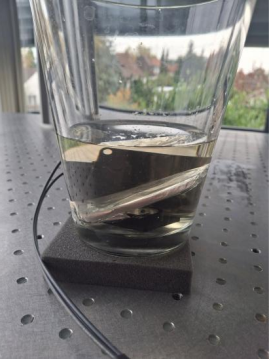

针对透明水体开展横波、166.656kHz高频纵波完整测试：

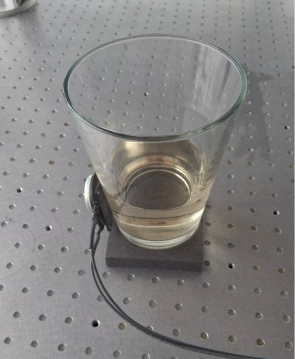

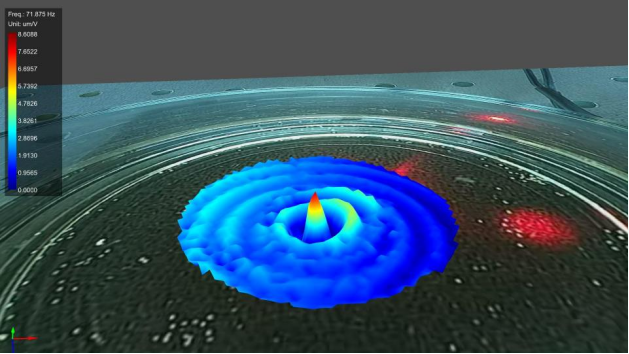

低频水面横波：音圈激励下，清晰获取驻波振动云图，多数测试场景无需底部反射辅助件。

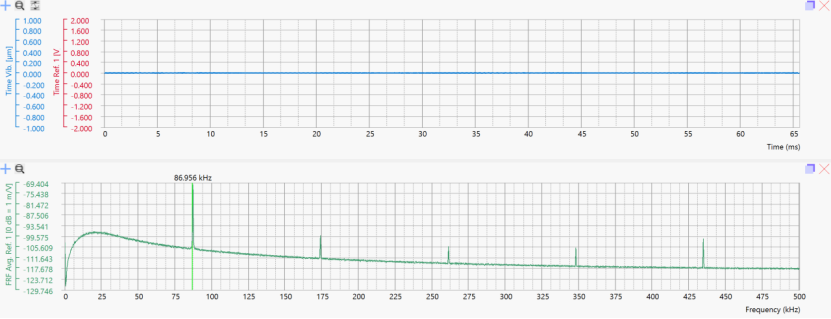

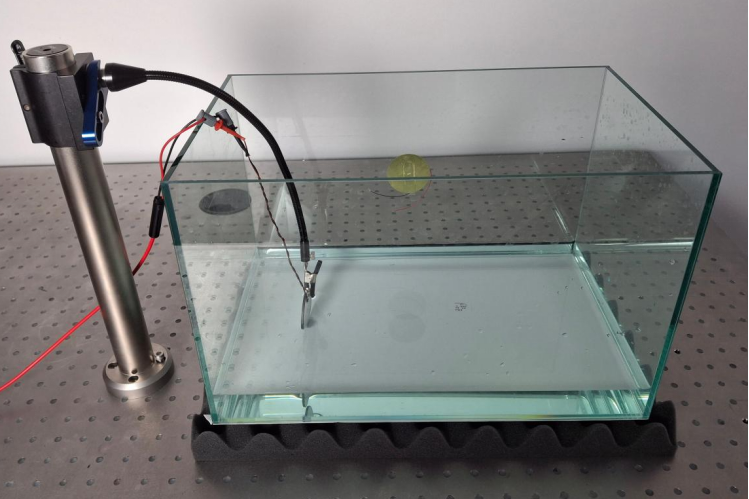

166.656kHz高频水面纵波：外部信号源连续激励+TTL同步触发，稳定采集高频液体纵波传播数据，为液体声场、超声传播研究提供可靠测试手段。

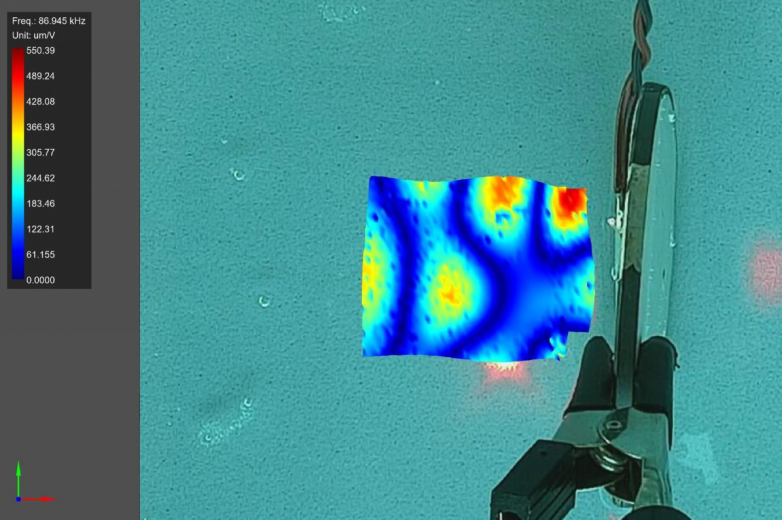

全场可视化扫描：网格扫描生成动态振动云图，直观展示液面波场分布。
