电动车“嗡嗡”作响？揭秘电驱NVH背后的“寂静革命”
别急着怪车不好，这其实是电驱动总成NVH（噪声、振动与平顺性）在“搞事情”。
作为新能源汽车的“心脏”，电驱动总成的NVH性能直接决定了你的驾驶体验。它的“脾气”远比想象中复杂：电磁设计、齿轮咬合、结构刚度、控制策略甚至加工精度，任何一个环节的疏忽，都可能让爱车变成“移动噪音源”。
更棘手的是，随着电机转速突破20000rpm，振动噪声的频率范围从几百赫兹飙升至上万赫兹，传统燃油车的NVH经验瞬间“失效”，工程师们不得不从头开始“开荒”。
01 噪声从哪里来？电驱系统的“三重奏”
电机噪声：电磁力与机械共振的“双重暴击”

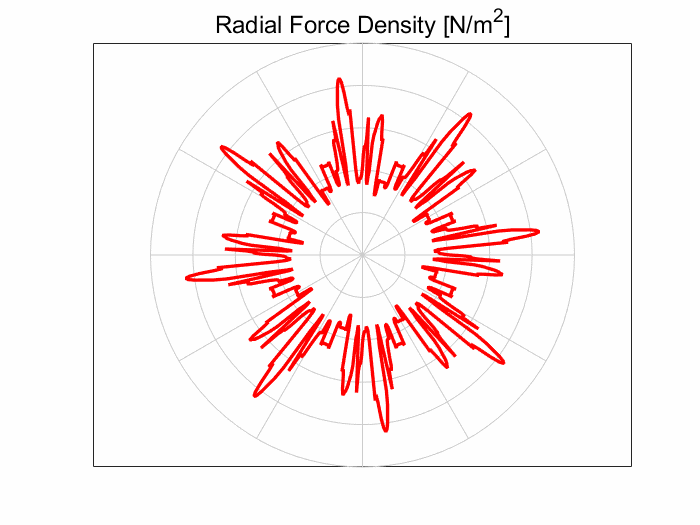

电磁噪声是电机的“高频尖叫”。当定子与转子的电磁场相互作用时，径向电磁力会以“2×极对数×转速”的阶次振动，那声音就像有人用指甲刮黑板。
举个具体例子：一台8极12槽的电机，在3000rpm时会发出“(2×8×3000)/60=800Hz”的啸叫——恰好落在人耳最敏感的频段。
机械噪声则是电机的“低频震颤”。轴承磨损、转子动平衡不良、结构共振，都会让电机变成“振动棒”。曾有工程师发现，某款电机在1500rpm时噪声突然飙升，排查到最后，竟是端盖螺栓力矩不足导致的结构共振！
减速器噪声：齿轮咬合的“金属狂欢”
齿轮副的啮合噪声比电机更“接地气”。齿轮模数、压力角、齿面粗糙度稍有偏差，就会在换挡或急加速时发出“咔嗒咔嗒”的异响。
最典型的案例是某车型在低速蠕行时，减速器齿轮因“齿侧间隙过大”，导致电机转矩波动被放大，车内能清晰听到“咯咯”的顿挫声。
02 NVH开发：从“玄学”到“科学”的进化之路
面对这些“噪声妖怪”，工程师们开发出了一套“精准打击”的流程，堪称“拆弹专家”排爆：
第一步：设计需求——给噪声划“红线”
对标特斯拉Model 3的NVH表现，设定“全工况噪声≤65dB(A)”的目标。要知道，国标要求乘用车加速噪声≤74dB(A)，这意味着标准提高了近10倍！
然后拆解指标到零部件：电机电磁噪声≤58dB(A)，减速器齿轮噪声≤60dB(A)，冷却系统噪声≤55dB(A)。每一个数字背后，都是上千次的仿真计算。
第二步：仿真分析——在电脑里“听见”未来
多物理场耦合仿真：用ANSYS Maxwell计算电磁力，再导入Workbench做结构振动分析，最后用LMS Virtual.Lab模拟声学传播。
曾有团队通过仿真发现，电机定子绕组端部过长会引发“高频模态共振”，提前优化后噪声降低了3dB(A)——要知道，噪声每降低3dB(A)，人耳感知的响度就减半！
阶次追踪技术：通过“极数×转速/60”的公式，精准定位噪声来源。比如某电机在2000rpm时出现16阶噪声峰值，立刻就能锁定是“8极电机的径向电磁力”在作祟。
第三步：样机测试——真枪实弹的“噪声围剿”
半消声室测试：在造价超千万的半消声室里，用麦克风阵列捕捉噪声源，精度达±0.2dB(A)。工程师曾戴着隔音耳罩在现场测试，发现某样机在高速时出现“高频吱吱声”，最终定位到是逆变器IGBT模块的散热风扇共振。
整车道路试验：在定远试验场的“比利时路”上，模拟极端路况下的NVH表现。团队曾连续测试200小时，记录了10万组振动数据，只为找到悬架系统与电驱总成的“共振耦合点”。
03 硬核技术：让噪声“无处遁形”
电磁优化：给电机戴上“消音器”
非对称极槽配合：放弃传统的“整数槽”设计，采用“8极14槽”等非对称方案，让电磁力谐波远离人耳敏感频段。某项目采用该技术后，16阶噪声峰值从62dB(A)降至55dB(A)。
分数槽集中绕组：减少绕组端部长度，降低电磁辐射噪声。实测表明，该技术可使电机高频噪声降低2-3dB(A)，同时提升效率1.5%。
结构设计：打造“钢筋铁骨”
拓扑优化技术：用Altair HyperWorks对电机壳体进行“材料分布优化”，在关键部位增加加强筋，模态频率提升20%以上，彻底避开电机工作频率。
柔性悬置系统：采用“液压悬置+橡胶衬套”组合，在30-200Hz频段内隔振率提升40%，有效阻断振动向车身的传递。某车型应用后，方向盘振动加速度从0.3g降至0.15g。
控制策略：用算法“驯服”噪声

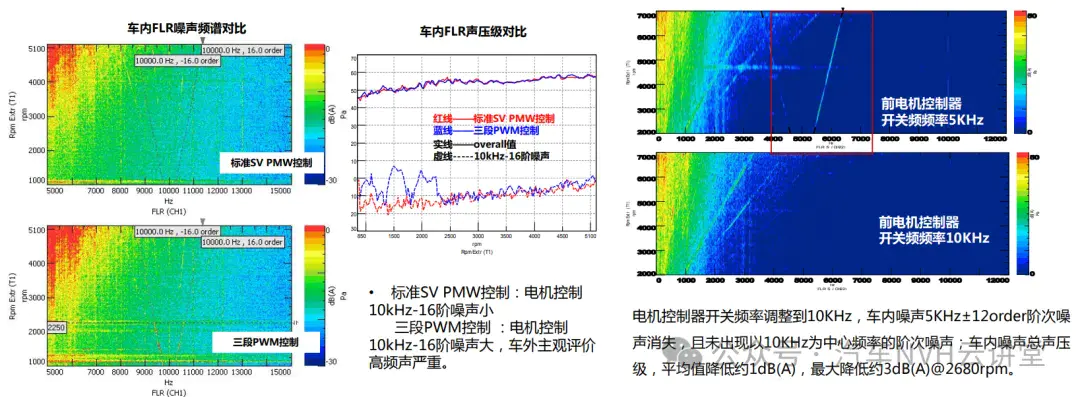

随机PWM技术：让逆变器开关频率在一定范围内随机波动，避免固定频率引发的“拍频噪声”。实测显示，该技术可使PWM噪声从“尖锐啸叫”变为“柔和白噪音”，主观感受改善明显。
转矩前馈控制：提前 预测电机转矩波动，通过电流环补偿抑制振动。某团队在急加速工况下启用该策略，车内噪声峰值降低了5dB(A)，用户反馈“推背感变强了，但噪音没了”。
04 数据解密：如何读懂NVH的“摩斯密码”
阶次分析：噪声的“身份证号码”
若电机噪声中“2×极数×转速”的阶次占比超过80%，必是电磁力主导；若减速器噪声出现“齿轮齿数×转速”的阶次峰值，大概率是齿轮啮合不良。
案例：某车型在高速时出现“(极数×转速+齿轮齿数×转速)”的组合阶次，最终查出是电机与减速器的“共振耦合”，通过调整悬置刚度彻底解决。
传递路径分析（TPA）：噪声的“行军路线图”
通过“力锤敲击+响应采集”，绘制振动噪声从电驱到车身的传递路径。曾有项目发现，电机壳体的“1阶弯曲模态”与车身地板的“2阶模态”频率重合，导致噪声放大，通过修改壳体厚度打破共振，问题迎刃而解。
05 未来趋势：NVH进入“寂静革命”时代
材料创新：从“金属轰鸣”到“柔性消音”
碳纤维复合材料壳体：密度仅为铝合金的1/4，但刚度提升3倍，可降低结构噪声5-8dB(A)。
粘弹性阻尼涂层：在电机端盖内侧喷涂阻尼材料，抑制高频振动。某试验件应用后，2000Hz以上噪声降低10dB(A)。
智能化NVH：让系统“自己治自己”
主动降噪（ANC）技术：通过车载扬声器发射反相声波抵消噪声，目前已能在60-200Hz频段实现10-15dB(A)的降噪量。
预测性维护系统：通过内置传感器实时监测轴承磨损、齿轮油液状态，提前预警NVH劣化风险，将故障消除在萌芽状态。
06 结语：NVH是“细节控”的战场
从特斯拉Model S的“图书馆级静谧”，到比亚迪汉EV的“深海级静音”，背后都是NVH工程师对0.1dB(A)的执着追求。
当你坐在车内享受“风噪、胎噪、电驱噪声”的三重静谧时，请记得：这不是“天生安静”，而是无数工程师在实验室里与噪声“死磕”的结果。
每一次安静的出行，都是一场无声的革命。
