基于Star-CCM+的POD与LSTM三维圆柱绕流非稳态流场降阶预测

导读：三维圆柱绕流的非稳态尾迹同时包含周期性脱涡、剪切层卷吸和轴向三维结构。POD–LSTM 将高维流场拆分为可解释的空间模态与低维时间系数：POD 负责压缩空间自由度，LSTM 负责学习系数的演化，并通过模态叠加恢复压力与三方向速度场。本文结合项目中的 STAR-CCM+ 快照、Python 实现和可视化结果，依次说明这一方法的物理与数学基础、可复现流程，以及一个 Re_D=500 三维圆柱案例的处理结果。

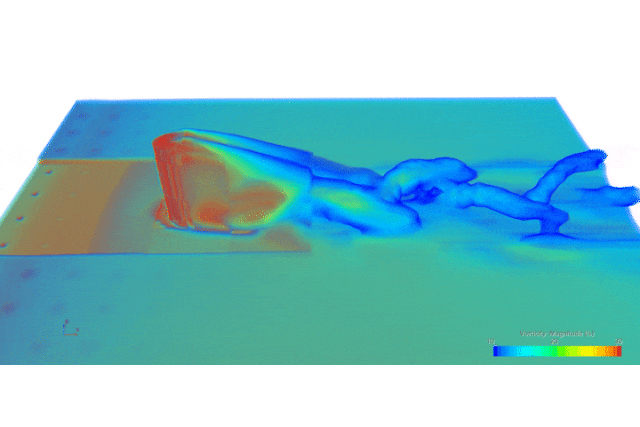

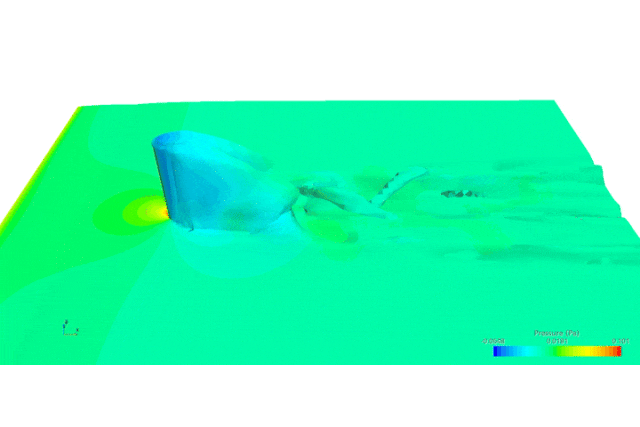

图 1  三维涡量场

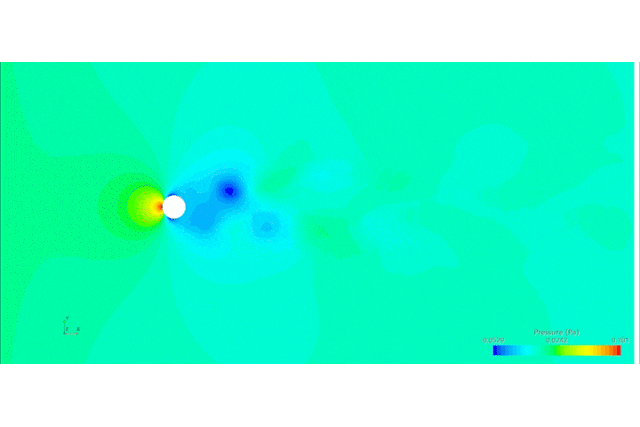

三维圆柱绕流是连接经典流体力学与数据驱动降阶建模的合适对象。对于固定几何与固定来流条件，高保真非稳态 CFD 可以给出可信的压力、速度与涡结构演化；但每一时刻都求解完整 Navier–Stokes 方程，会保留数十万到数百万个空间自由度。POD–LSTM 的目标不是替代控制方程的物理约束，而是在已知工况的数据分布内，将已解析的流动演化表达成一个低维、可预测且能够重构回物理空间的模型。

一、将高维尾迹转化为可演化的低维状态

不可压缩流动满足质量守恒与动量守恒。以速度矢量 u 和压力 p 表示，连续性方程给出无散条件，动量方程描述非定常项、对流项、压力梯度与黏性扩散之间的平衡。圆柱绕流的相似性通常以雷诺数 Re_D 表征；当该问题进入非稳态脱涡状态后，尾迹中的主要能量并不均匀分散在每一个网格节点上，而是集中于少量相干结构。

 (1)

    (2)

    (3)

在固定网格上，一个时刻的联合流场状态可写为

这里的 p、u、v、w 分别表示压力与三个速度分量，N 为固定网格节点数。为了避免压力和速度因量纲、数量级不同而在分解中失衡，应先按字段的全时空标准差进行缩放，再拼接成状态矩阵。扣除时间平均场后，POD 从快照矩阵中寻找按能量排序的正交空间模态；保留前 r 阶模态时，流场可由平均场、空间模态和随时间变化的模态系数共同表示。

    (4)

POD 将空间问题压缩为系数序列

对于空间自由度远大于快照数的三维 CFD 数据，快照法并不直接求解巨大的空间协方差矩阵，而是构造时间相关矩阵 C=QQ^T，其中 Q 为中心化快照矩阵。该处理把主要特征问题限制在快照数量的尺度，再由时间特征向量恢复空间模态，因此特别适合数十万节点、数百帧快照的场景。

(5)

LSTM 的输入不再是完整三维场，而是连续 L 个历史 POD 系数。遗忘门、输入门和输出门使网络可以保留周期相位、幅值调制与较慢的尾迹变化；输出的下一时刻系数经反标准化后，代入式（4）便可恢复完整的压力与速度场。需要特别区分：POD 重构误差反映模态截断造成的空间近似，而 LSTM 误差反映低维动力学预测的偏差；二者叠加后才是未来流场的总误差。

图 2  LSTM 门控单元示意

(6)

二、从可信 CFD 快照到可验证的流场外推

流程的第一层是生成可信的非稳态基准数据。计算域要为圆柱近壁分离、近尾迹卷吸和下游旋涡发展提供足够空间，圆柱及必要边界采用无滑移条件，入口、出口与侧向边界按照物理问题设定。网格与时间步的收敛不能只用残差判断，还应同时检查力系数历程、主脱涡频率、尾迹探针及三维涡结构。只有在初始过渡过程结束、统计量进入稳定振荡或稳定统计状态后，快照才适合作为 POD 与 LSTM 的训练样本。

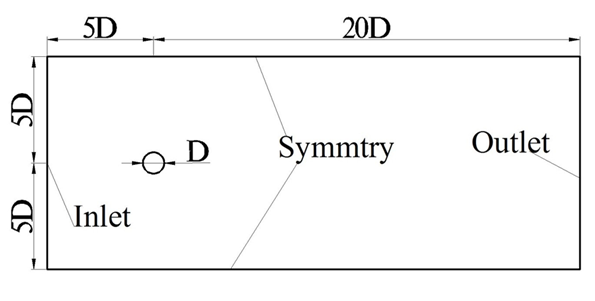

图 3  计算域与边界组织示意

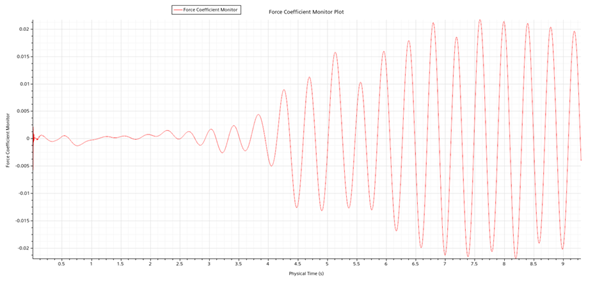

图 4  力系数监视历程

第二层是建立严格的数据契约。每一帧必须使用同一网格、相同节点数、相同坐标与节点排序，字段名和快照间隔也必须一致。项目实现读取 X、Y、Z、Pressure、Velocity[i]、Velocity[j]、Velocity[k]，并将速度模长作为三个速度分量的派生量，避免把等价信息重复输入 POD。为了防止信息泄漏，正式实验应按时间顺序先划分训练、验证和测试区段，字段缩放、POD 基底与系数标准化参数都只由训练段拟合。

第三层是降低空间维度并建立时序样本。先对联合状态矩阵执行快照 POD，结合累计能量、各字段相对误差和关键涡结构选择截断阶数；再以滑动窗口把 POD 系数组织为 [样本数，窗口长度，模态数] 的张量，并以真实下一时刻系数作为训练目标。训练阶段应同时观察单步预测和自回归滚动预测：前者衡量局部映射，后者更接近实际外推，能够暴露相位漂移、振幅衰减或非物理发散。

最后，将预测系数逆标准化并带回 POD 模态空间，恢复 p、u、v、w，再计算速度模长。可视化时应固定切片位置、色标范围和相机视角；若存在 CGNS 网格，则将 CSV 预测字段映射回真实网格，在同一视角下比较切片、边界面和涡结构。评估不应只比较云图是否“相似”，还要检查系数时序、主频、局部场误差，以及可由压力和剪切力恢复的载荷指标。

    (7)

三、实际案例：三维圆柱绕流的联合压力—速度预测

项目数据采用 Re_D=500 的三维圆柱绕流作为基准。连续快照包含压力、Vx、Vy 和 Vz 四个基础场，固定网格包含 503,849 个节点，因此每个联合状态含 2,015,396 个自由度；500 帧数据构成的联合状态矩阵形状为(500, 2,015,396)。在字段标准差平衡后，程序保留 40 阶联合 POD 模态。由保存的特征值可知，第 1 阶模态约占 43.23% 的保留能量，前 2 阶累计约 86.09%，前 5 阶约 98.46%，前 10 阶约 99.991%。这表明主导脱涡结构具有显著低维性，但并不意味着高阶小尺度结构、局部涡量或壁面载荷可以仅凭能量比例获得充分保证。

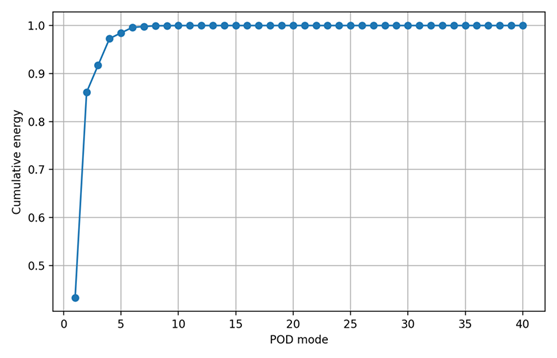

图 5  40 阶联合 POD 的累计能量曲线

图 6  第 1 阶联合 POD 模态在 Z=0.03 m 截面上的压力与三方向速度结构

该实现将连续 10 个 40 维 POD 系数作为一个输入窗口，使用两层 LSTM、128 维隐藏状态、学习率 10⁻³ 和 300 轮训练。由 500 帧系数可形成 490 组一步训练序列；随后采用自回归方式连续输出 50 个未来系数。若项目方案中的快照间隔按 0.005 s 执行，50 步对应 0.25 s 的外推时间。每一预测步都会恢复四个基础字段、计算速度模长，并保存为带有 X、Y、Z 坐标的完整 CSV。

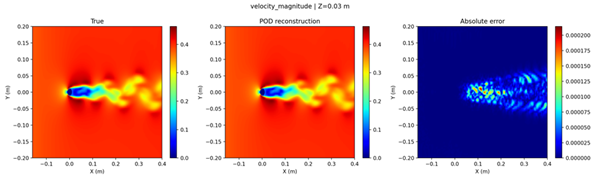

图 7  Z=0.03 m 截面速度模长的真实快照、40 阶 POD 重构与绝对误差

图 7 中，圆柱近尾迹的速度亏损区与下游交替结构在 POD 重构中得到保留，误差主要集中在近尾迹及局部细小结构区域。这种结果说明 40 阶基底可以有效承担主要空间表示任务，但它只是“已知快照的压缩—重构”验证，不能替代未来时刻的预测验证。对于 LSTM，应在未参与训练的时间段上计算系数 RMSE、相位差与频谱偏差，再将误差重构到物理空间，比较速度、压力、载荷和三维涡结构。

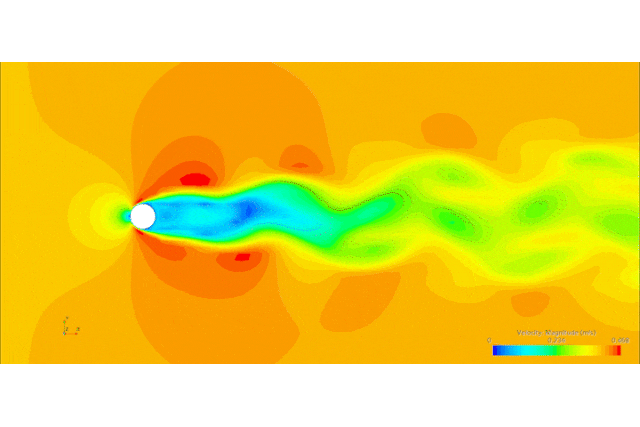

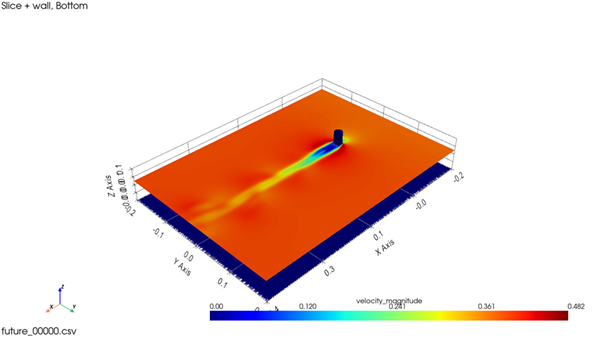

图 8  未来预测场映射回 CGNS 真实网格后的速度模长场景

未来场的三维显示为观察预测尾迹提供了直观载体，若低阶系数预测稳定而涡量误差偏大，原因往往不是网络层数不足，而是微分操作放大了高波数误差；此时可重新审视 POD 阶数、体积加权内积、感兴趣区域裁剪或多步损失设计。POD–LSTM 将高维流场预测拆解为“空间基底是否足够”和“低维动力学是否可预测”两个可独立检查的问题；其可靠性仍取决于 CFD 基准、数据一致性。
