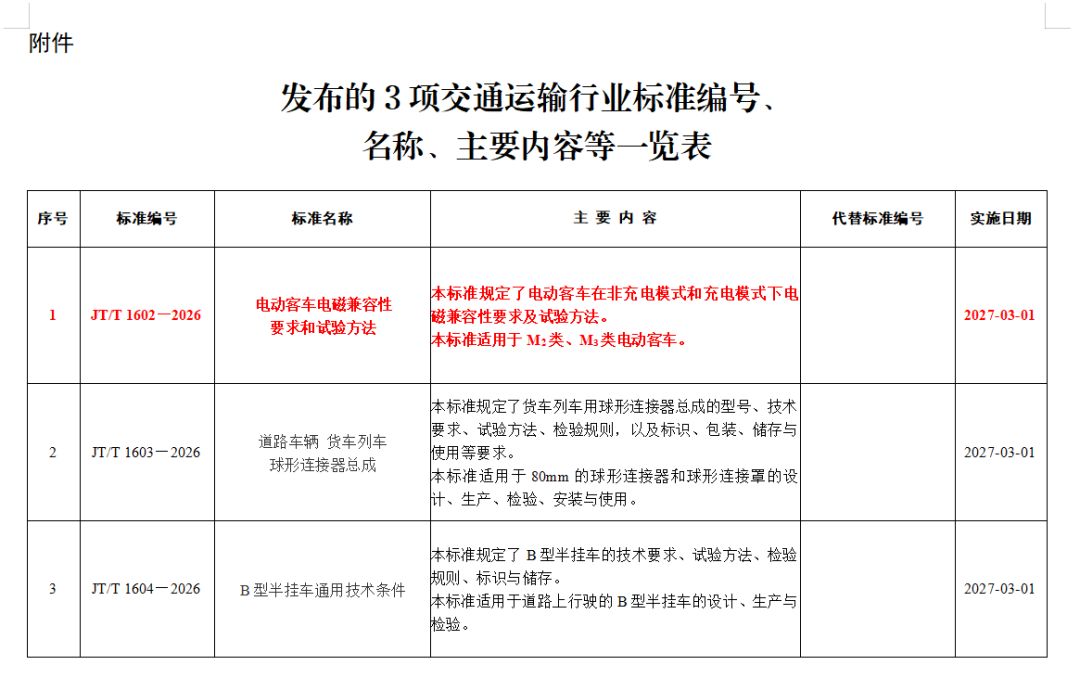

交通部发布《电动客车电磁兼容性要求和试验方法》

1. 全面收集核心信息先和内部研发团队、外部测试方做好充分沟通，收集三大关键资料：· 验收标准：不同行业、不同场景标准差异极大，比如车载行业的五等级和二等级，要求天差地别，找对标准才不会做无用功；· 摸底测试报告：报告中的超标数据、频率点、测试曲线，是定位问题的核心依据；产品核心资料：包括原理图、PCB 版图、元器件清单、产品结构设计图等。 2. 两大定位手段，锁定问题根源结合收集到的信息，通过两种方式精准定位问题，缺一不可：· 经验判断：依托工程师的实战经验，结合超标数据、产品设计特点，初步判断问题类型（如辐射超标、传导超标、屏蔽泄漏等）和可能的故障点；· 比较测试：通过再次针对性测试，借助测试仪器的精准数据，验证经验判断的结果，排除干扰因素，最终锁定问题根源。核心干货：四大常见超标整改流程EMC 整改中，最常见的问题集中在 RE（辐射发射）超标、电源 / 信号电缆辐射超标、屏蔽体泄漏这四类，掌握对应的整改流程，就能解决 80% 的问题。 RE 超标整改流程辐射发射超标是最常见的问题，整改核心围绕抑制电磁辐射源、切断辐射传播路径展开：先通过测试定位超标频率点，判断辐射源（如时钟信号、PWM 信号、高频电路）；再通过屏蔽、滤波、接地等方式抑制辐射源，同时优化产品结构和线缆布局，减少辐射传播；最后再次测试验证，直至达标。 电源电缆导致辐射超标定位流程电源电缆是电磁辐射的重要 “载体”，整改先单独测试电源电缆的辐射数据，对比整机超标数据，确认是否为主要辐射源；再排查电源电路的滤波设计、接地方式，以及电缆的屏蔽、布线是否规范，针对性增加滤波器件、优化屏蔽接地。 信号电缆导致辐射超标定位流程信号电缆（尤其是高速信号电缆）的辐射超标，多与信号回流路径不畅、电缆未做屏蔽有关。先单独测试各信号电缆的辐射情况，锁定问题电缆；再优化 PCB 上信号的回流路径，为电缆增加屏蔽层并做好接地，同时在信号端口增加合适的滤波器件。 屏蔽体泄漏整改流程屏蔽体（如产品金属外壳、屏蔽罩）泄漏，多因缝隙、开孔过大，或屏蔽体接地不良。先通过测试定位泄漏点；再优化屏蔽结构，缩小缝隙、增加导电衬垫，对开孔做屏蔽处理；同时确保屏蔽体可靠接地，降低电磁泄漏。实操技巧：这些整改细节，决定成败！做好流程规划，更要掌握实操中的关键技巧，尤其是元器件使用、电路设计和 PCB 布局的细节，往往是整改能否成功的核心。 电容滤波：最常用但也最易用错电容是整改中最常用的滤波器件，核心原理很简单：频率越高，电容阻抗越小，高频噪声会被电容短路到地，而低频有用信号可顺利通过，也就是常说的 “大电容滤低频，小电容滤高频”。但要注意，电容并非万能的：表贴式 MLCC 陶瓷电容存在寄生电感，会形成二阶系统产生谐振，谐振点之后，电容就不再具备滤波作用。整改时一定要让电容引线尽量短，同时关注电容另一端的回流路径，避免回流不畅导致滤波失效。另外，电容要根据干扰类型 “对症下药”：差模干扰用差模电容，共模干扰用共模电容，选对类型才能发挥作用。 LC 滤波：电容失效后的 “进阶方案”如果在电源端增加铝电解电容后，CE（传导发射）问题仍未解决，就可以考虑使用 LC 滤波电路。单独的电容或电感都是一阶系统，幅值衰减斜率为 - 20dB，滤波效果有限；而 LC 串联再并联的二阶系统，幅值衰减斜率可达 - 40dB，滤波效果更接近理想状态，能有效抑制中高频干扰，是解决传导超标问题的高效手段。PWM 信号：别只关注基频，忽略高频谐波提到 PWM 信号，大家常关注其基频（如 20kHz 驱动电机），但这只是脉冲周期对应的频率，真正影响 EMC 的是PWM 的上升沿。陡峭的 PWM 上升沿属于阶跃信号，会产生大量高频谐波，频率越高，寄生参数的影响越明显，容易引发谐振和信号过冲、振荡，导致 EMC 特性变差。整改时要关注 PWM 波形的上升沿，比如在 H 桥驱动直流有刷电机时，可在 MOSFET 栅极串联电阻，利用阻尼作用减缓上升沿，减少高频谐波。原理图 + PCB：打通回流路径，是关键中的关键很多企业的原理图设计和 PCB 布局由不同团队负责，容易导致二者脱节，而回流路径不畅，是 EMC 问题的重要诱因。原理图上的电路只是 “理想状态”，PCB 上的每一条走线都有实际的回流路径（Trace）。设计时大家往往关注信号的正向传输，却忽略了回流路径。整改时，除了排查原理图的电路参数，更要在 PCB 上高亮问题信号，梳理其回流路径：确保回流路径短而顺畅，避免路径过长、绕路导致信号畸变，进而产生电磁干扰。对于两层板以上的 PCB，有完整的 GND 层时回流路径较清晰；若没有完整 GND 层，就需要在复杂的走线中梳理回流路径，这考验的不仅是技术，还有耐心和细心。03 总结：EMC 整改核心要点，一文记牢 电容滤波：整改首选器件，差模 / 共模干扰对应不同电容，引线要短，关注回流路径； 2. 电容谐振：陶瓷电容存在谐振问题，谐振点后失去滤波作用，设计时需避开谐振频率；3. LC 滤波：电容滤波失效时的最优解，尤其适用于电源端 CE 问题，滤波效果远优于单一器件；4. PWM 优化：重点关注上升沿，减缓过冲和振荡，减少高频谐波产生；5. 回流路径：PCB 设计和整改的核心，确保所有信号回流路径短而顺畅，避免信号畸变。EMC 整改并非靠 “试错”，而是靠精准的问题定位、清晰的流程规划和扎实的实操细节。很多时候，产品的 EMC 问题，在设计阶段就已埋下隐患，最好的整改，其实是在前期研发时融入 EMC 设计理念，从源头避免问题。来源：电磁兼容之家
