别再盲目整改 EMC!这份通用攻略,帮你少走 90% 的弯路

5天前浏览0

1. 全面收集核心信息


先和内部研发团队、外部测试方做好充分沟通,收集三大关键资料:


· 验收标准:不同行业、不同场景标准差异极大,比如车载行业的五等级和二等级,要求天差地别,找对标准才不会做无用功;


· 摸底测试报告:报告中的超标数据、频率点、测试曲线,是定位问题的核心依据;


产品核心资料:包括原理图、PCB 版图、元器件清单、产品结构设计图等。



2. 两大定位手段,锁定问题根源

结合收集到的信息,通过两种方式精准定位问题,缺一不可:



· 经验判断:依托工程师的实战经验,结合超标数据、产品设计特点,初步判断问题类型(如辐射超标、传导超标、屏蔽泄漏等)和可能的故障点;



· 比较测试:通过再次针对性测试,借助测试仪器的精准数据,验证经验判断的结果,排除干扰因素,最终锁定问题根源。


核心干货:四大常见超标整改流程

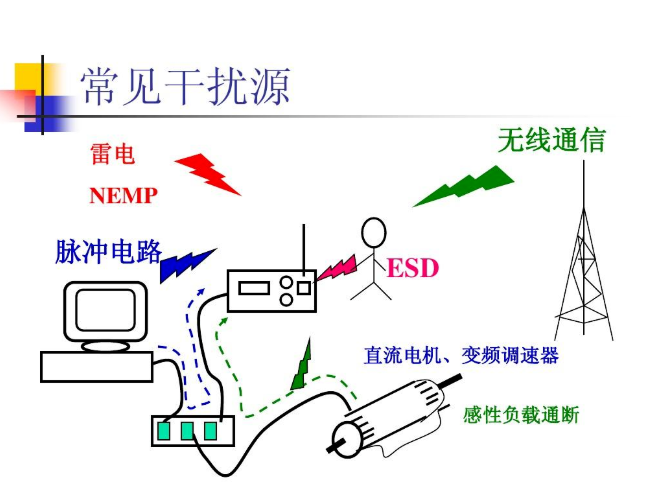

EMC 整改中,最常见的问题集中在 RE(辐射发射)超标、电源 / 信号电缆辐射超标、屏蔽体泄漏这四类,掌握对应的整改流程,就能解决 80% 的问题。


RE 超标整改流程

辐射发射超标是最常见的问题,整改核心围绕抑制电磁辐射源、切断辐射传播路径展开:先通过测试定位超标频率点,判断辐射源(如时钟信号、PWM 信号、高频电路);再通过屏蔽、滤波、接地等方式抑制辐射源,同时优化产品结构和线缆布局,减少辐射传播;最后再次测试验证,直至达标。



电源电缆导致辐射超标定位流程

电源电缆是电磁辐射的重要 “载体”,整改先单独测试电源电缆的辐射数据,对比整机超标数据,确认是否为主要辐射源;再排查电源电路的滤波设计、接地方式,以及电缆的屏蔽、布线是否规范,针对性增加滤波器件、优化屏蔽接地。




信号电缆导致辐射超标定位流程

信号电缆(尤其是高速信号电缆)的辐射超标,多与信号回流路径不畅、电缆未做屏蔽有关。先单独测试各信号电缆的辐射情况,锁定问题电缆;再优化 PCB 上信号的回流路径,为电缆增加屏蔽层并做好接地,同时在信号端口增加合适的滤波器件。



屏蔽体泄漏整改流程

屏蔽体(如产品金属外壳、屏蔽罩)泄漏,多因缝隙、开孔过大,或屏蔽体接地不良。先通过测试定位泄漏点;再优化屏蔽结构,缩小缝隙、增加导电衬垫,对开孔做屏蔽处理;同时确保屏蔽体可靠接地,降低电磁泄漏。

实操技巧:这些整改细节,决定成败!

做好流程规划,更要掌握实操中的关键技巧,尤其是元器件使用、电路设计和 PCB 布局的细节,往往是整改能否成功的核心。








电容滤波:最常用但也最易用错

电容是整改中最常用的滤波器件,核心原理很简单:频率越高,电容阻抗越小,高频噪声会被电容短路到地,而低频有用信号可顺利通过,也就是常说的 “大电容滤低频,小电容滤高频”。

但要注意,电容并非万能的:表贴式 MLCC 陶瓷电容存在寄生电感,会形成二阶系统产生谐振,谐振点之后,电容就不再具备滤波作用。整改时一定要让电容引线尽量短,同时关注电容另一端的回流路径,避免回流不畅导致滤波失效。

另外,电容要根据干扰类型 “对症下药”:差模干扰用差模电容,共模干扰用共模电容,选对类型才能发挥作用。



 LC 滤波:电容失效后的 “进阶方案”

如果在电源端增加铝电解电容后,CE(传导发射)问题仍未解决,就可以考虑使用 LC 滤波电路。


单独的电容或电感都是一阶系统,幅值衰减斜率为 - 20dB,滤波效果有限;而 LC 串联再并联的二阶系统,幅值衰减斜率可达 - 40dB,滤波效果更接近理想状态,能有效抑制中高频干扰,是解决传导超标问题的高效手段。



PWM 信号:别只关注基频,忽略高频谐波

提到 PWM 信号,大家常关注其基频(如 20kHz 驱动电机),但这只是脉冲周期对应的频率,真正影响 EMC 的是PWM 的上升沿。


陡峭的 PWM 上升沿属于阶跃信号,会产生大量高频谐波,频率越高,寄生参数的影响越明显,容易引发谐振和信号过冲、振荡,导致 EMC 特性变差。整改时要关注 PWM 波形的上升沿,比如在 H 桥驱动直流有刷电机时,可在 MOSFET 栅极串联电阻,利用阻尼作用减缓上升沿,减少高频谐波。



原理图 + PCB:打通回流路径,是关键中的关键

很多企业的原理图设计和 PCB 布局由不同团队负责,容易导致二者脱节,而回流路径不畅,是 EMC 问题的重要诱因。

原理图上的电路只是 “理想状态”,PCB 上的每一条走线都有实际的回流路径(Trace)。设计时大家往往关注信号的正向传输,却忽略了回流路径。整改时,除了排查原理图的电路参数,更要在 PCB 上高亮问题信号,梳理其回流路径:确保回流路径短而顺畅,避免路径过长、绕路导致信号畸变,进而产生电磁干扰。

对于两层板以上的 PCB,有完整的 GND 层时回流路径较清晰;若没有完整 GND 层,就需要在复杂的走线中梳理回流路径,这考验的不仅是技术,还有耐心和细心。




03



总结:EMC 整改核心要点,一文记牢



  1.  电容滤波:整改首选器件,差模 / 共模干扰对应不同电容,引线要短,关注回流路径;


2. 电容谐振:陶瓷电容存在谐振问题,谐振点后失去滤波作用,设计时需避开谐振频率;


3. LC 滤波:电容滤波失效时的最优解,尤其适用于电源端 CE 问题,滤波效果远优于单一器件;


4. PWM 优化:重点关注上升沿,减缓过冲和振荡,减少高频谐波产生;


5. 回流路径:PCB 设计和整改的核心,确保所有信号回流路径短而顺畅,避免信号畸变。


EMC 整改并非靠 “试错”,而是靠精准的问题定位、清晰的流程规划和扎实的实操细节。很多时候,产品的 EMC 问题,在设计阶段就已埋下隐患,最好的整改,其实是在前期研发时融入 EMC 设计理念,从源头避免问题。
