为什么"平均动刚度"会骗人！NVH仿真试验的正确做法是这样的
导读：前不久，在我的课程VIP交流群里，一位做车身接附点动刚度分析的工程师抛了张图过来，问题很典型："分析结果转化为平均动刚度值是满足目标值的，但加速度导纳曲线在目标频段内明显有个峰值，峰值就在目标曲线之上。这种平均动刚度值满足、但曲线峰值不满足的情况，该怎么处理？毕竟峰值代表的就是车身固有频率，就算把这阶频率优化掉，峰值也只会往后挪，照样不满足目标曲线要求。"
这张图我太熟悉了。几乎每个NVH仿真工程师在职业生涯里都会撞上这个坎——平均动刚度达标 ≠ 实际性能达标。
一、为什么"平均动刚度"会骗人
平均动刚度是一个统计量，它把频段内的刚度特性"摊平"成一个均值。问题在于：
（1）局部弱刚度被高刚度段"平均掉"：曲线凹陷处往往对应车身局部模态，是激励穿透的"漏洞"，但只要其他频段够硬，这个洞就被埋了。
（2）峰值频段才是NVH问题的发源地：乘员能感知到的轰鸣、抖动，几乎都来自动刚度曲线在目标线之上的那些尖峰。
（3）所以单看平均动刚度，就像只测平均分不看不挂科的学生——指标很美，问题照旧。
正确的做法：平均动刚度 + 最小动刚度双管控
我在VIP群里给那位工程师的建议是：一般动刚度分析都要同时管控平均动刚度值和最小动刚度值。
平均动刚度管"整体水平"——决定隔振能力的下限。
最小动刚度管"局部短板"——直接卡住那些会让激励穿透的频率点。
这其实也是工程经验领先于文献的地方。群里有同行问"为什么国内资料里基本只提平均动刚度，没看到讲最小动刚度的？"——实话说，这一块公开资料确实少，很多主机厂和Tier 1把它当作内部Know-how。我们做NVH前期开发的，多半都是在项目里一点点踩坑踩出来的。接下来给大家加餐一下我最近在NVH仿真试验过程中总结一些干货，欢迎大家收藏、点赞和转发支持。
二、NVH仿真开发知多少
2.1 有限元建模

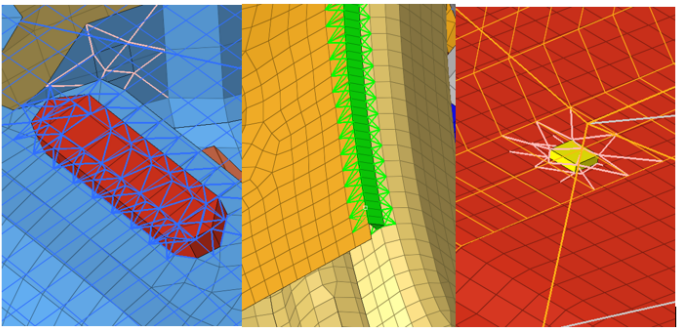

开展低灵敏度车身设计，后续分析需依托工程模型，该模型已完成NVH 仿真对应的焊点、焊缝、胶粘等细节处理。只有保证仿真模型具备高可靠性，后续输出结果才更有可信度；同时降噪方案增设、传递路径扰动分析也高度依赖前处理能力。因此，想要具备仿真分析能力，建模环节是无法绕开的基础。
2.2模态开发
车身模态与各子系统模态直接决定结构振动响应特性。仿真前期需对车身整体及局部模态、底盘杆件、压缩机支架等附件支架开展模态管控，实现NVH 性能前置控制。模态仿真计算精度较高，是开发前期的核心管控项。开发指标可参考对标车型，结合理论避频策略及项目后期调校经验完成目标修正。

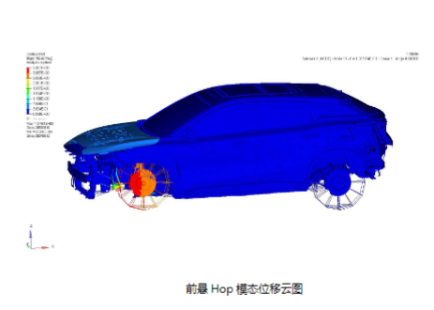

下面为悬架模态计算，其计算结果直接关系整车低频振动噪声表现。
2.3轮胎动不平衡振动仿真

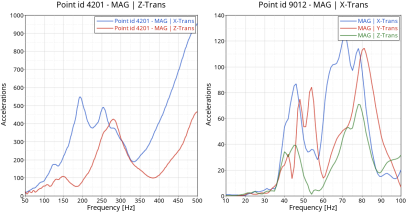

针对轮胎、风扇等旋转件，设计前期需开展动不平衡管控。风扇动不平衡不达标，开启空调后便会产生较大振动噪声，运行精密性变差；轮胎若管控失效，高速工况下会出现座椅抖动，严重时引发整车共振。轮胎动不平衡振动仿真通过在轮芯施加等效不平衡激励，提取车内关键位置频域振动响应，以此等效复现各车速条件下的振动输出。
2.4 动刚度&NTF&VTF低灵敏度车身设计
与模态指标类似，动刚度、NTF、VTF 同为前期仿真的核心管控指标。动刚度表征指定频率区间内的刚度特性，输出为曲线，静刚度则对应 0Hz 处的刚度值，本文所指为车身侧动刚度；动刚度性能越优，对输入激励的抑制能力越强，隔振效果越好。NTF 为底盘接附点至车内的噪声传递函数，VTF 为底盘接附点至车内的振动传递函数。动刚度主要受局部结构影响，优化可聚焦局部结构改进；传递函数优化可通过提升接附点刚度、优化传递路径结构实现，优化复杂度更高，通常需结合模态贡献量与 ODS 分析辅助开展。
2.5 加速工况强分析
发动机激励作用下，车内易出现轰鸣类NVH 问题，仿真分析主要有两种实现方式：第一种为直接施加被动端 2 阶加速度激励开展强迫响应分析，该方法无需复杂载荷提取，计算效率高，但依赖实车采集的振动加速度信号；第二种基于多体仿真提取载荷，输入缸压信号求解得到曲轴中心载荷力，再将该载荷施加至有限元模型完成频响分析。
2.6 排气吊耳位置优化
后期调 教过程中，经常逐个断开吊耳验证每个吊耳的影响，这部分工作可在仿真阶段进行优化，将所有吊耳都放在其系统输出位移最小的地方，理论上后期不会出现单独一个吊耳存在特别大的贡献。
平均驱动自由度位移法是一种以模态分析为基础，对排气系统不同固有模态频率下某个位置的振动幅值进行加权平均，得到计算位置处的振动幅值的加权平均值即为平均驱动自由度位移。

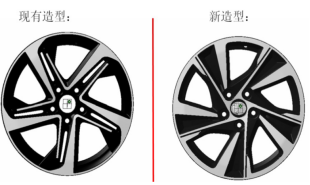

2.7轮辋侧向刚度分析
轮辋性能分析的关键一项，对NVH路噪控制直接相关，车轮由轮辐与轮辋两部分组成，车辆运动时，路面的激励导致的结构噪声首先是作用到轮胎上，然后通过车轮上的轮辋传递到轮辐，进而通过悬架传递到车内。轮辐和轮辋之间的传递特性是整条传递路径的重要一环为了在整车项目开发初期评估车轮路噪性能，采用车轮侧向刚度作为评价指标，刚度提升的同时，降低了传入车身的激励力，研究表明侧向刚度的提升对车内噪声200-400Hz的噪声频段有很好的改善。
以上是NVH结构仿真 主要涉及到的内容，主要是基础的指标分析，同时优化可以结合模态贡献、节点贡献、ODS、ESE等手段辅助优化
三、NVH试验调 教
仿真分析只是在前期做基础指标分析，后期辅助的问题仿真阶段无法识别，
3.1 动总透过声
车内发动机噪声由结构传递和空气传递噪声两部分组成，一般地，在低频段，结构声是主要成分，在中高频段，空气声是主要成分。因此，对于发动机透过音的评价应包括结构噪声和空气噪声两部分，如果2阶次噪声声压级过高，会造成车内发动机噪声明显过大现象。对于中高频空气噪声，由于人耳对高频噪声很敏感，即使很小的声压级也能明显感受到。

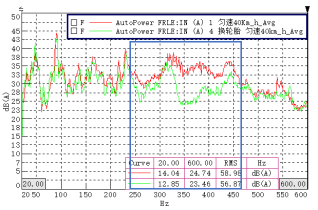

3.2轮胎优化验证
轮胎选型对车内噪声表现影响显著。车内轮胎相关噪声主要包含两部分，分别为轮胎自身胎噪，以及路面激励通过轮胎传递至车身所产生的结构噪声。不同轮胎的模态特性与传递函数存在差异，与整车匹配后的NVH 表现各不相同。通过针对性轮胎选型，可筛选出与整车适配性最优、噪声性能最佳的轮胎型号
3.3 排查手段

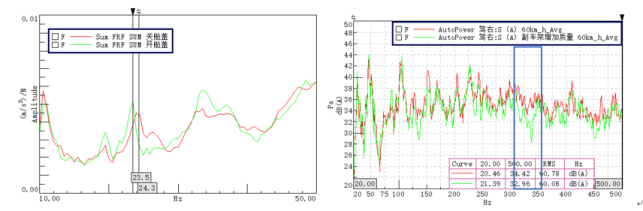

1）质量扰动：路噪、动总噪声可直接同附加质量扰动，直接查看每个件是否对问题现象存在贡献
2) 传递函数、模态：实际物理世界的振动响应是各阶模态的线性叠加，因此各类振动现象均可与模态建立对应关系。当潜在可疑对象较多时，逐一开展质量扰动试验效率低下，可借助传递函数或模态分析，快速定位识别问题部件。

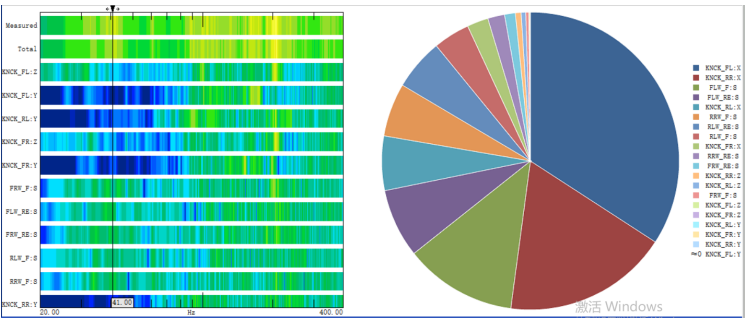

3）传递路径分析
相干分析与工况传递路径分析是工程中应用更广的分析方法。受路径间耦合效应影响，二者分析精度存在一定局限，但能够快速锁定优化方向，分析效率更高。经典传递路径分析（经典TPA）需要测试大量传递函数，且需拆除主动端设备开展试验，同时单独采集工况数据，存在分析周期长、试验成本高的特点，因此多用于科研场景。
