SolidWorks动画教程（21）：翻滚吧

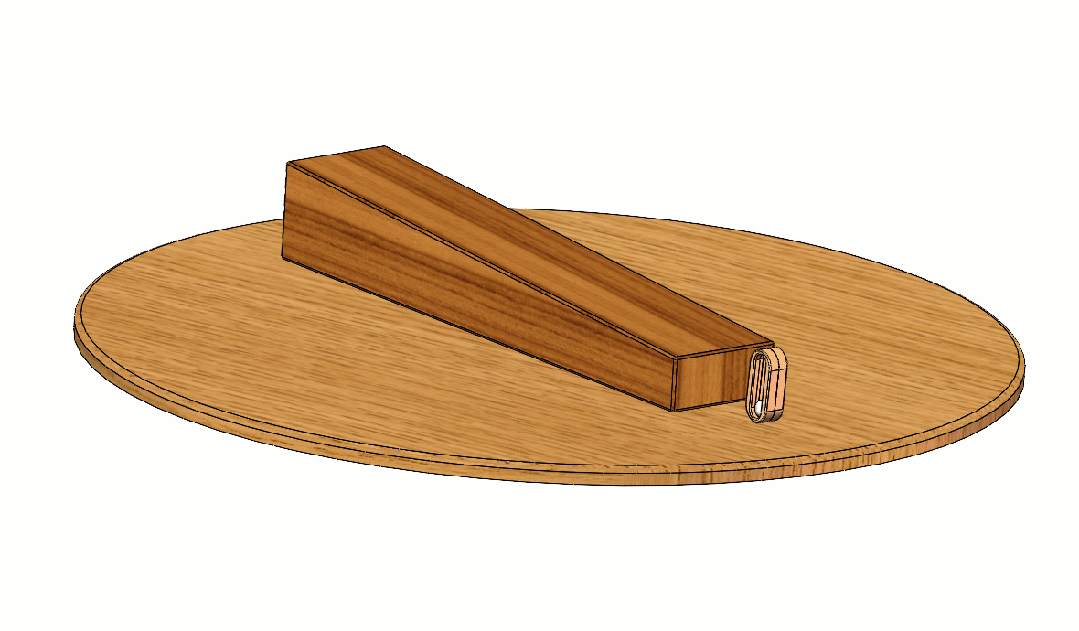

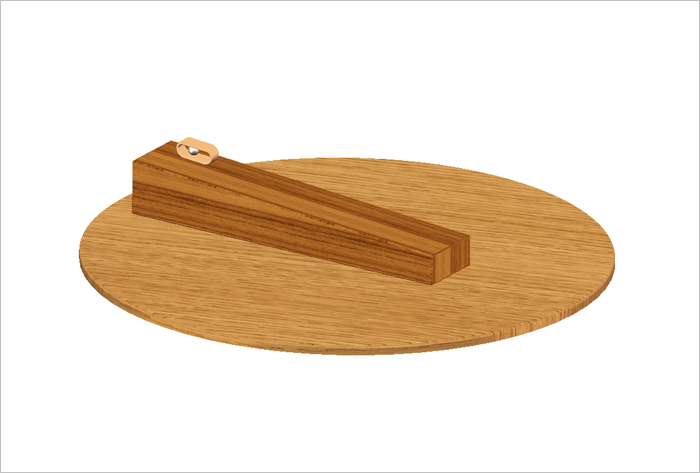

最终结果如下图所示。

方法：

1.新建一个装配体。

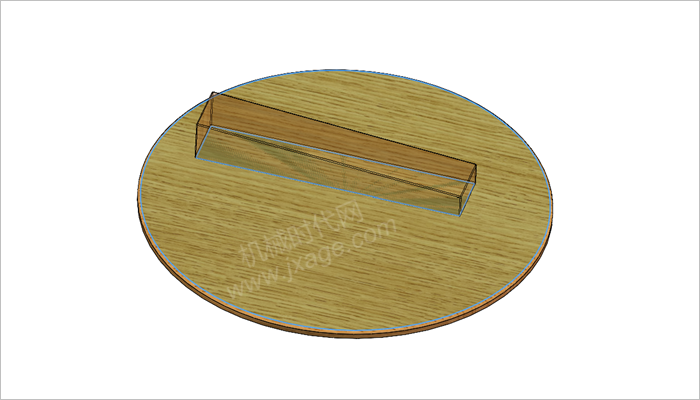

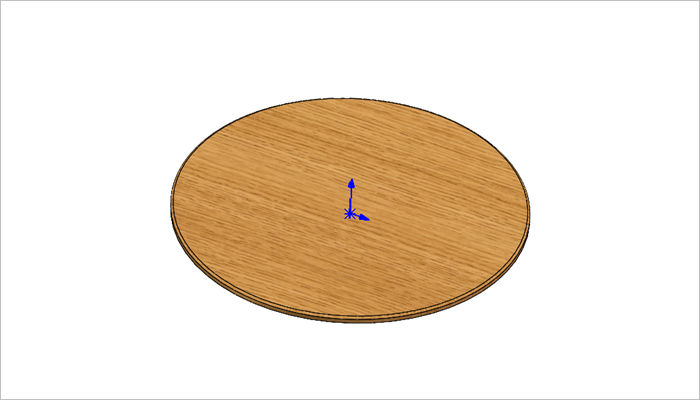

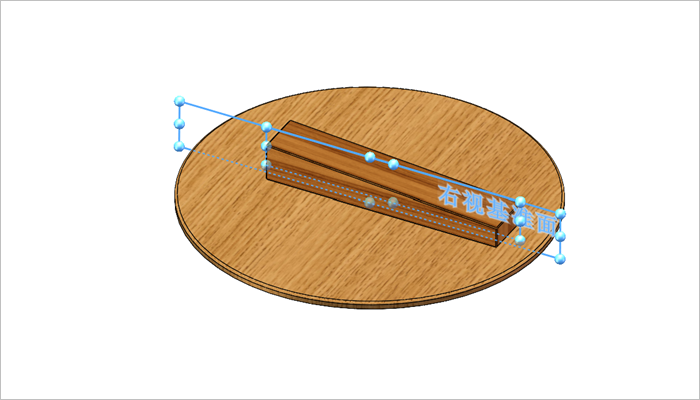

2.插入零件“圆盘”，如下图所示。

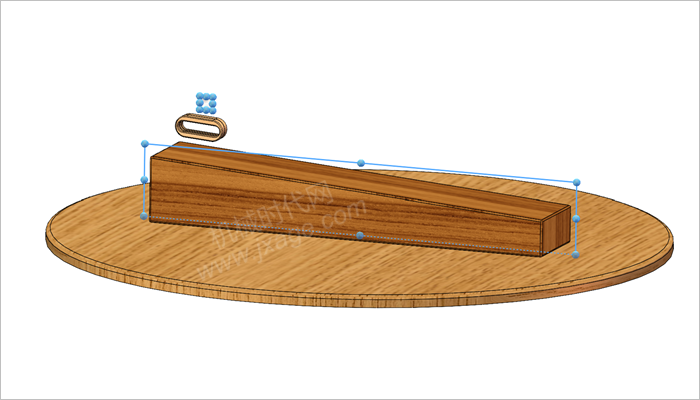

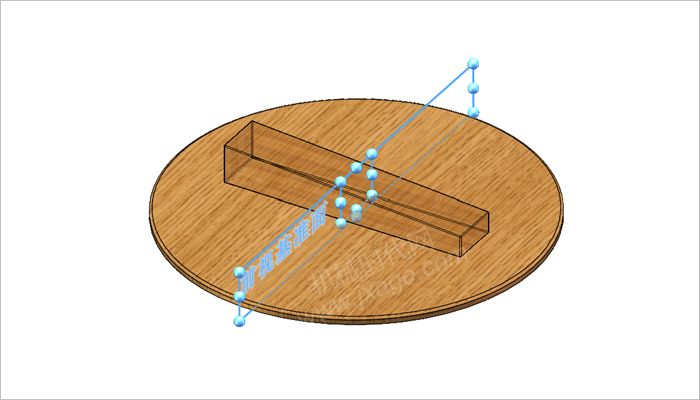

3.插入零件“斜坡”，添加一个重合配合。

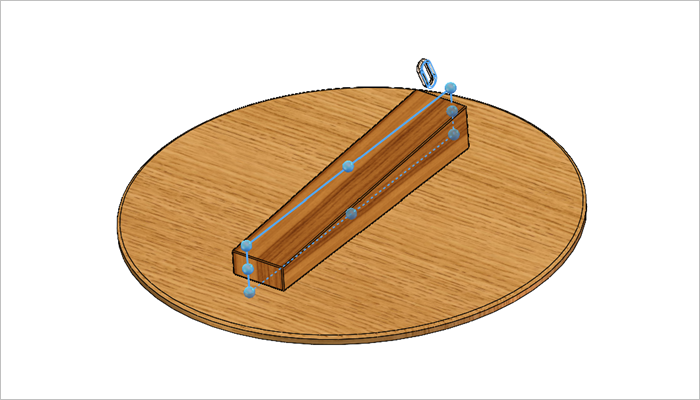

添加一个重合配合。

添加一个重合配合。

4.插入零件“滚筒”，添加一个重合配合。

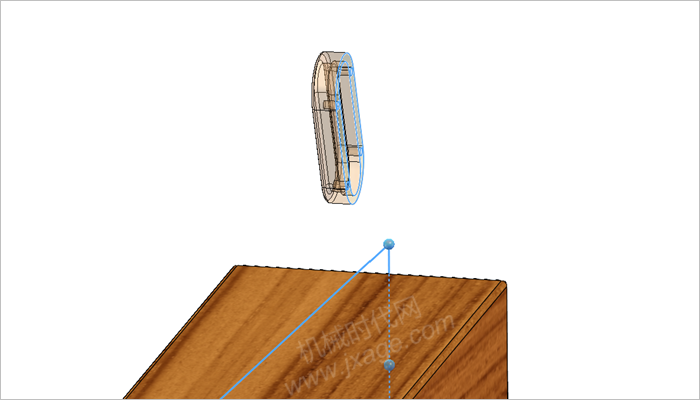

添加一个重合配合。

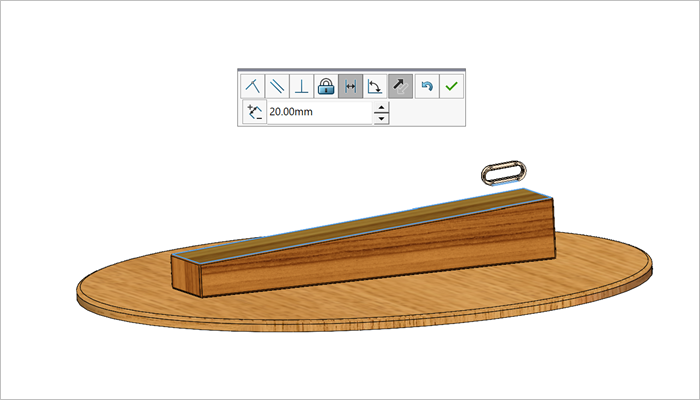

添加一个距离配合，距离为20mm。

5.再次插入零件“滚筒”，添加一个重合配合。

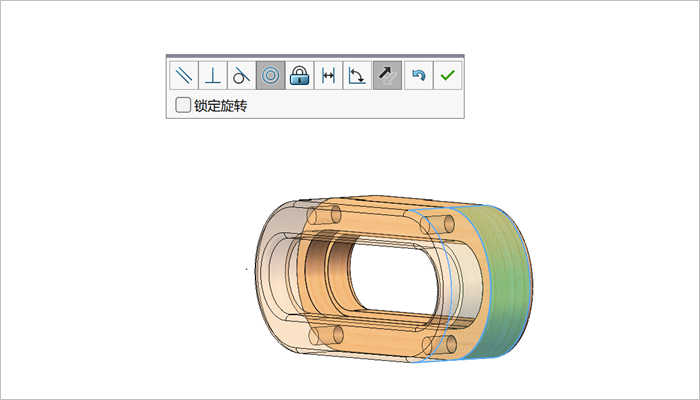

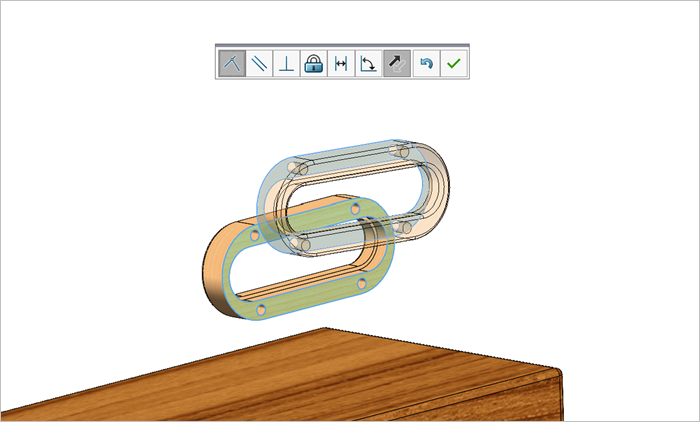

添加一个同心配合。

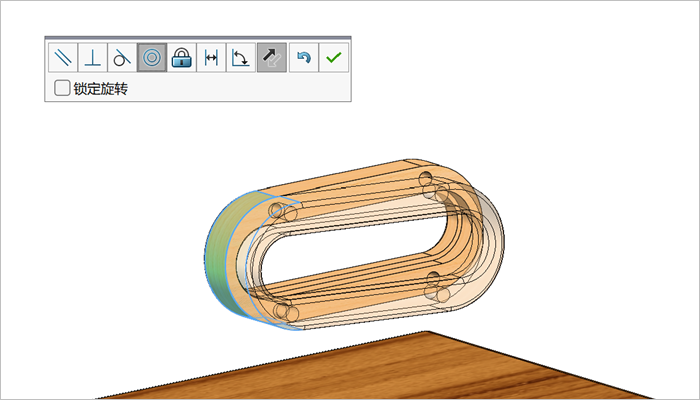

添加一个同心配合。

6.插入零件“球”，添加一个重合配合。

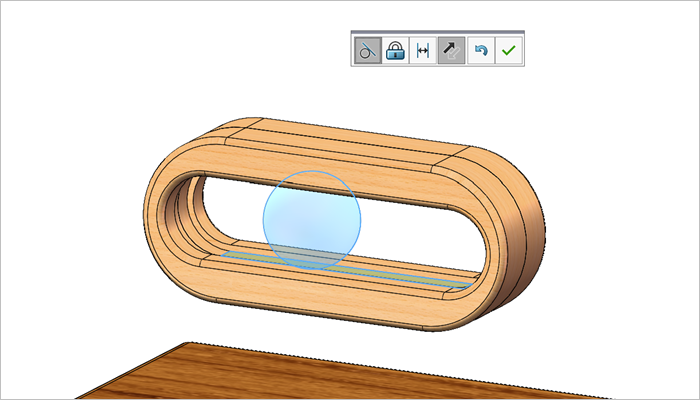

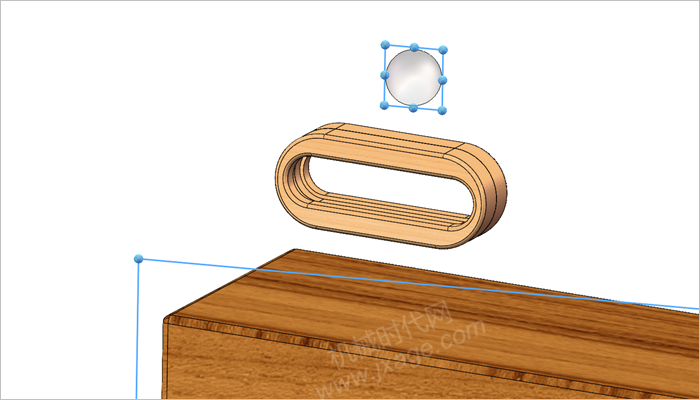

添加一个相切配合。

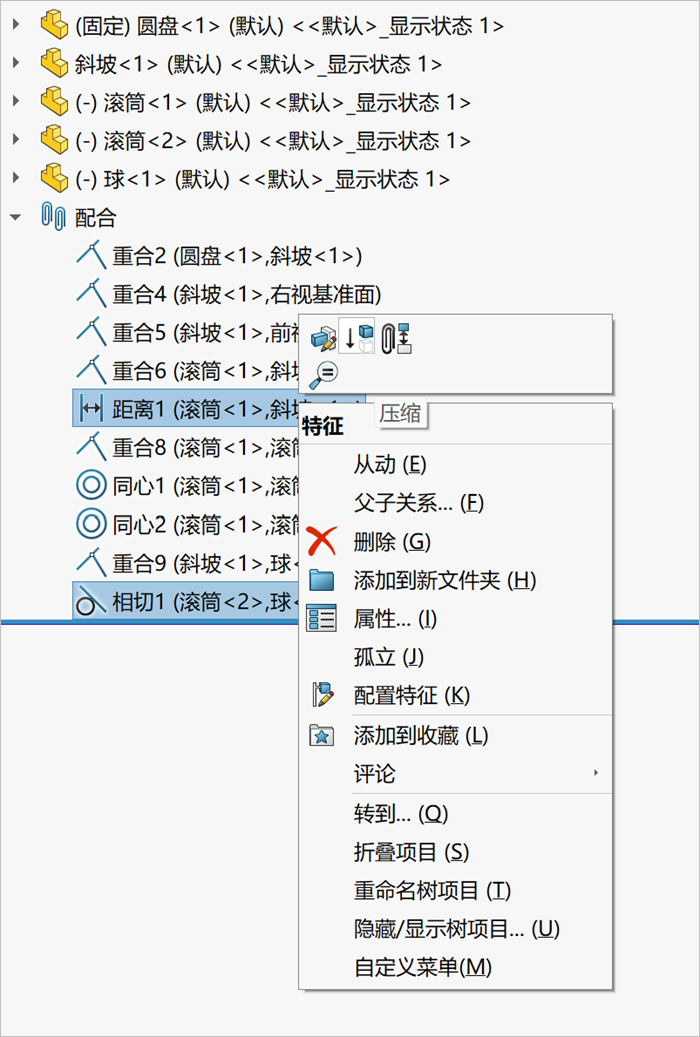

7.在设计树中选择下图所示的两个配合，鼠标右键选择“压缩”，如下图所示。

8.点击SOLIDWORKS 插件，激活SOLIDWORKS Motion，如下图所示。

9.点击窗口左下角的“运动算例1”。

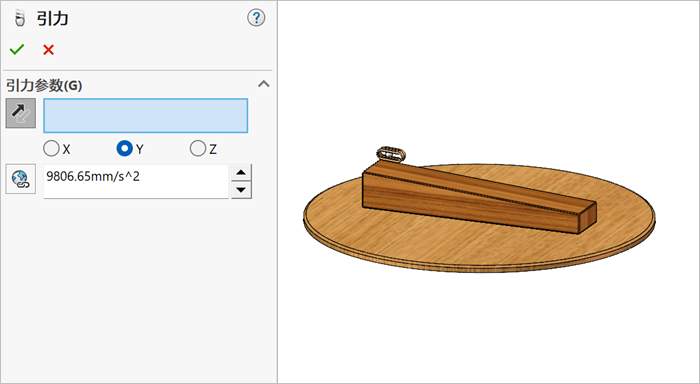

10.添加引力，如下图所示。引力方向为Y方向，根据需要调整箭头方向。

11.添加接触。点击“接触”按钮，如下图所示。

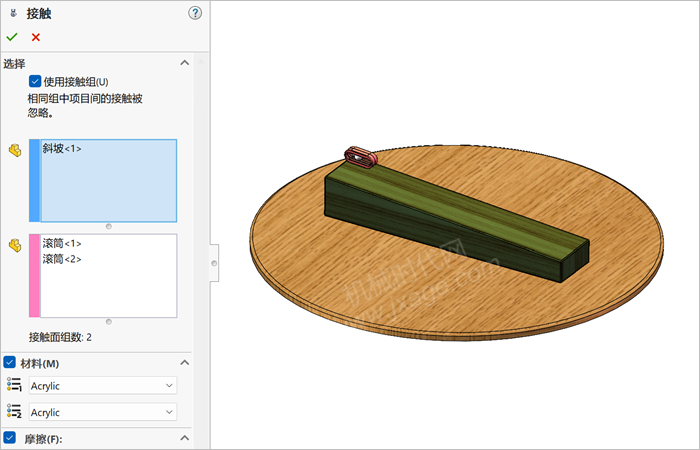

接触类型选择“实体”，勾选“使用接触组”，在斜坡和2个滚筒之间设置接触，如下图所示。

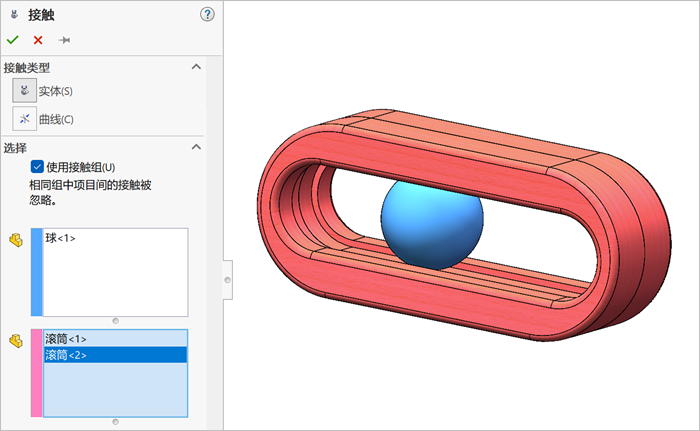

12.再次添加接触。接触类型选择“实体”，勾选“使用接触组”，在球和2个滚筒之间设置接触，如下图所示。

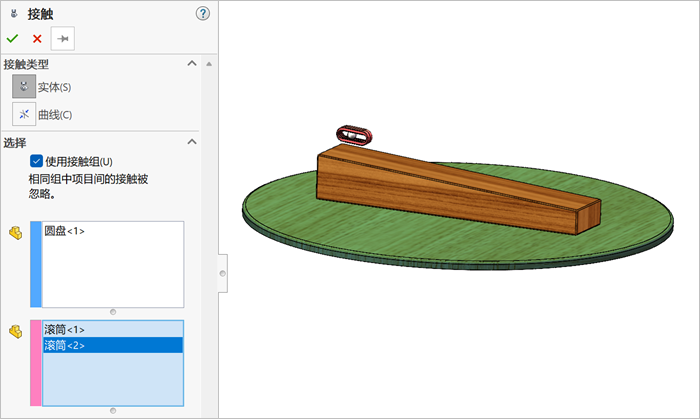

13.添加接触。接触类型选择“实体”，勾选“使用接触组”，在圆盘和2个滚筒之间设置接触，如下图所示。

14.设置时间为5S，类型选择“Motion 分析”点击下图所示的“计算”按钮。我们可以看到滚筒翻转起来了。
