NVH集成诊断工具：一步定位问题根源

在 NVH 工程实践中，最常遇到的挑战不是“有没有问题”，而是“问题出在哪里”。一个车内轰鸣声可能来源于发动机阶次激励、悬架传递路径或车身模态共振——要在这众多可能性中快速锁定根源，需要一套系统化的诊断方法。集成诊断（Integrated Diagnostics） 工具正是为此设计的一站式诊断平台。

一、工具定义与核心能力

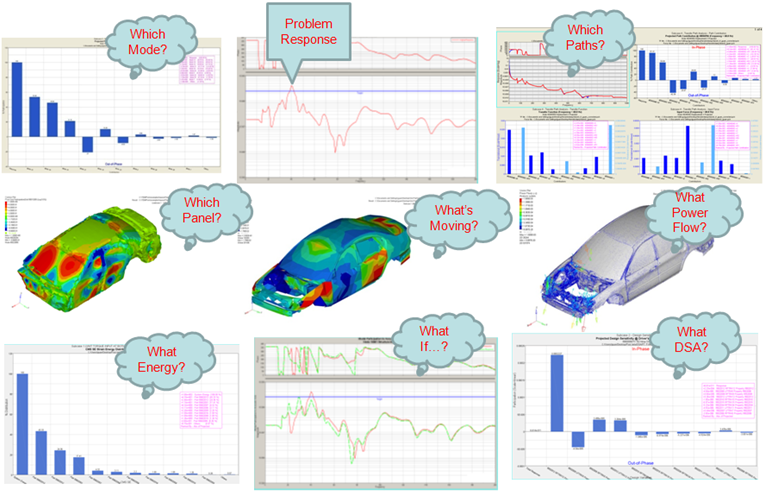

集成诊断是 NVHPost 功能区中功能最全面的工具之一。它的核心能力可以概括为四个方面：

• 1. 计算响应：从求解器结果文件中提取并计算目标响应点的频响曲线

• 2. 执行贡献分析：分解各阶次、各载荷路径、各车轮对总响应的贡献量

• 3. 绘制结果：以瀑布图、条形图、极坐标图等多种形式可视化分析结果

• 4. 诊断研究与响应变化研究：通过排除特定贡献者执行部分和研究，验证优化方向

核心价值：集成诊断将原本需要在多个工具中分别完成的响应分析、贡献分解和方案验证整合到一个工作流中，大幅缩短了从“发现问题”到“定位原因”的时间。

二、CAE 诊断的理论基础

理解集成诊断的价值，首先需要理解 CAE 诊断相对于测试诊断的独特优势。在物理测试中，工程师通常只能测量有限的响应点和传递路径，无法获取系统内部的完整状态。而 CAE 诊断则可以利用有限元模型的完整性，生成大量在测试中难以甚至无法获取的系统行为数据。

CAE 诊断结果的核心特征在于：它代表的是数学推导的因果关系，而非简单的统计相关性。有限元模型基于物理定律（运动方程、本构关系）建立，因此从模型中提取的贡献量数据具有明确的物理意义——每个贡献者对总响应的贡献是由系统矩阵直接求解得到的，与 NVH 响应之间存在严格的数学关联。

关键区别：测试诊断往往只能建立“相关性”（某频率下路径A贡献大），而 CAE 诊断建立的是“因果性”（路径A的结构传递函数在X频率处出现峰值，导致总响应在该频率放大）。这种因果性使得 CAE 诊断结果可以直接用于指导设计修改。

此外，CAE 诊断能够提供测试中无法获取的内部数据，例如：结构内部节点的位移响应、子系统能量分布、模态参与因子等。这些数据为理解 NVH 问题的物理机制提供了关键线索。

三、集成诊断工作流

集成诊断工具采用五步式工作流，每一步都对应一个功能选项卡。工程师按照流程依次操作，即可完成从数据加载到方案验证的完整诊断过程。

步骤 1：Loadcase Processing（工况处理）

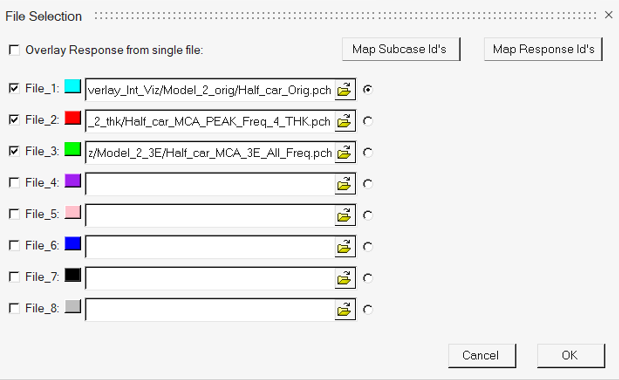

第一步是加载和预处理求解器结果文件。集成诊断支持 OptiStruct .h3d 文件和 MSC Nastran .op2/.pch 文件。在文件选择对话框中，工程师需要指定结果文件路径、选择目标工况和子工况（如不同 RPM 步长下的频率响应分析结果）。

在工况处理阶段，工程师需要特别注意子工况的组织方式。对于阶次分析，子工况通常按 RPM 排列；对于载荷路径分析，子工况按不同激励点排列。正确组织子工况是后续贡献分析的前提。

步骤 2：Vehicle Response（车辆响应）

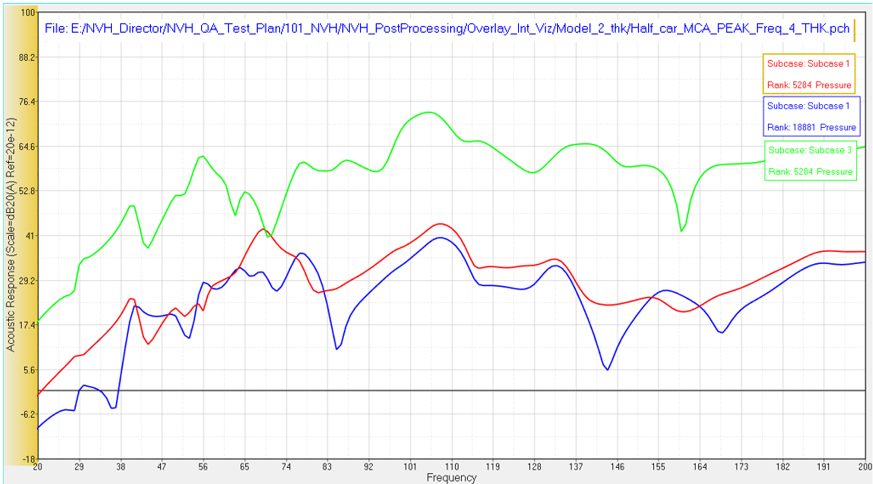

第二步是计算并绘制目标响应点的总响应曲线。工程师选择需要分析的响应节点和响应类型（位移、速度、加速度或声压），系统将自动计算该点的合成响应。对于多工况情况，响应曲线将以瀑布图（Waterfall Plot）形式展示，横轴为频率，纵轴为 RPM 或工况编号。

步骤 3：Contributions（贡献分析）

第三步是集成诊断的核心——贡献量分解。根据分析类型的不同，系统提供三种贡献分析模式：

3.1 阶次贡献（Order Contribution）

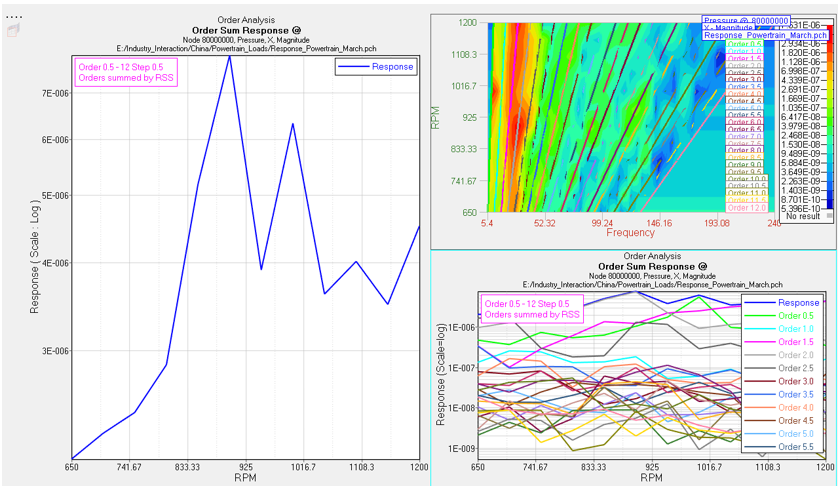

阶次贡献分析用于旋转机械相关的 NVH 问题（如发动机、变速箱、车轮等引起的振动噪声）。该功能以瀑布图形式展示各阶次对总响应的贡献，并支持阶次切分（Order Slicing）分析——即在特定 RPM 范围内提取某一阶次的贡献曲线。

在阶次贡献分析中，系统支持两种组合方式来计算总响应：

• ● RSS（Root Sum Square，均方根求和）：将各阶次贡献的平方求和后再开方，适用于各阶次之间不存在固定相位关系的情况（如随机激励）

• ● Arithmetic Sum（算术求和）：直接将各阶次贡献复数相加，适用于各阶次之间存在确定相位关系的情况（如同步激励）

工程提示：选择 RSS 还是 Arithmetic Sum 取决于物理场景。对于发动机阶次分析，由于各阶次来自同一激励源且存在确定相位关系，通常使用 Arithmetic Sum；对于路面随机激励导致的车轮阶次，各车轮贡献相互独立，应使用 RSS。

3.2 载荷路径贡献（Load Path Contribution）

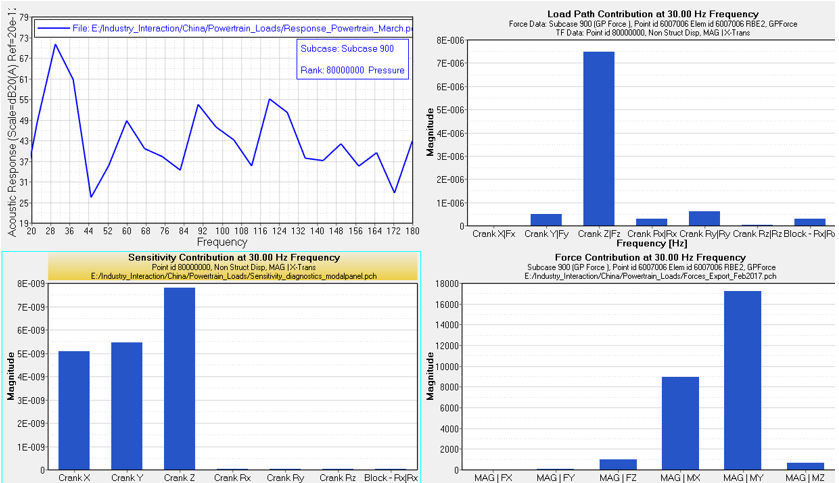

载荷路径贡献分析用于量化不同传递路径对总响应的贡献。该分析基于灵敏度和力两种数据，对每个 RPM 子工况分别计算各路径的贡献量。载荷路径通常指从激励源到响应点之间的力传递通道，如发动机悬置、悬架衬套等。

载荷路径贡献的计算公式为：贡献 = 传递灵敏度 × 传递力。其中传递灵敏度描述了路径输出端对输入力的响应特性，传递力则是实际通过该路径传递的力。通过分解这两个因素，工程师可以判断某路径贡献大是因为“力大”还是“灵敏度高”，从而采取不同的优化策略——如果是力大，需要从源头减振；如果是灵敏度高，需要修改结构传递特性。

3.3 车轮贡献（Wheel Contribution）

车轮贡献分析专门针对随机载荷子工况（如路面激励下的车内噪声分析）。该功能将四个车轮分别作为独立激励源，计算每个车轮对总响应的贡献量。由于路面激励具有随机性，各车轮贡献通常采用 RSS 方式组合。

车轮贡献分析的结果可以帮助工程师判断 NVH 问题的偏向性——是前轮主导还是后轮主导？左侧还是右侧？这对于悬架调校和轮胎选型具有重要的指导意义。

步骤 4：Diagnostics（诊断）

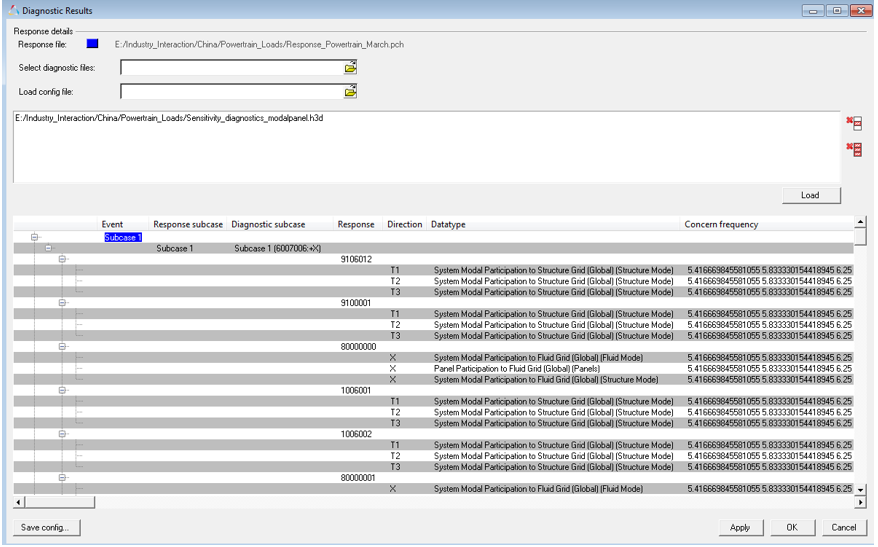

第四步是诊断分析。在贡献量分解的基础上，诊断功能进一步对结果进行深度分析，包括贡献量排序、相位分析、频率切片等。诊断结果对话框提供了多种分析视图，帮助工程师从不同角度审视贡献量数据。

步骤 5：Study（研究）

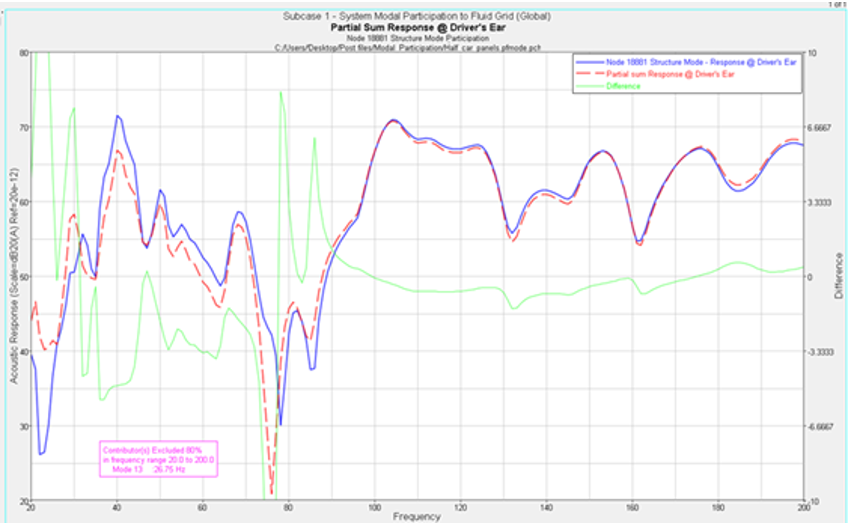

第五步是响应变化研究。Study 功能是集成诊断中最具工程价值的功能之一——它允许工程师通过排除选定贡献者的贡献来执行部分和（Partial Sum）响应研究。具体来说，系统将总响应减去被排除贡献者的贡献，得到“如果该贡献者被消除后的残余响应”。

例如，如果载荷路径分析显示发动机右悬置在某频率处贡献最大，工程师可以在 Study 中排除该路径的贡献，观察残余响应是否降低到目标水平。如果残余响应满足要求，则确认该路径为优化重点；如果残余响应仍然超标，说明还有其他重要贡献者需要同时处理。

实践要点：Study 功能的“排除验证”逻辑与实际工程优化思路高度一致。优化本质上就是降低某些贡献者的贡献，而 Study 让你在不重新求解的情况下就能预测优化效果。建议在制定优化方案前，先用 Study 验证方案的可行性，避免无效的设计迭代。

四、工程实践建议

基于集成诊断工具的使用经验，以下几条实践建议可以帮助工程师更高效地开展工作：

• 1. 先看总响应再分贡献：不要一开始就深入贡献分析，先确认总响应的问题频率和幅值，有针对性地在该频率附近进行贡献分解。

• 2. 注意相位信息：贡献量是复数，包含幅值和相位。两个贡献量幅值都很大但相位相反时，它们实际上在总响应中相互抵消。诊断时需要同时关注幅值和相位。

• 3. 善用 Study 的排除功能：每次排除一个贡献者，观察残余响应变化，可以快速识别“关键少数”贡献者。遵循帕累托原则，通常 20% 的贡献者决定了 80% 的响应。

• 4. 验证组合方式：对于阶次贡献，同时检查 RSS 和 Arithmetic Sum 两种组合方式的结果差异。如果两者差异很大，说明各阶次之间存在显著的相位干涉效应。

集成诊断是 NVHPost 工具集中功能最丰富的模块，它将响应分析、贡献分解和方案验证整合到一个统一的工作流中。掌握该工具的使用方法，工程师可以在几分钟内完成过去需要数小时的诊断工作，显著提升 NVH 问题排查的效率。
