仿真建模技巧：围焊的加强板应该怎么建模？

本文借助平板，研究补强不同建模方式的影响。





对比四种建模方式：

1）小板完全绑定；

2）角焊缝局部绑定；

3）角焊缝局部绑定，板面摩擦接触；

4）小板局部绑定；

当然，还有第五种，读者有兴趣可以试一试。

1）小板完全绑定



分析结果







2）角焊缝局部绑定



分析结果：







3）角焊缝局部绑定，板面摩擦接触



分析结果：







4）小板局部绑定



分析结果：







对比以上结果：

1）各种建模方式，应力（强度）和位移（刚度）差距并不大。

2）并不是所有场景都是这个结论，要看具体受力形式。

3）本例中，大板主要受纵向载荷，所以小板的建模方式对结果影响不大；如果小板受法向载荷，那么不同建模方式影响就会很大。

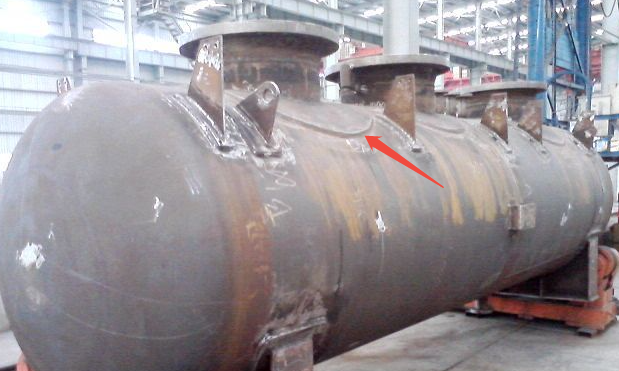

请读者根据这个思路，想一想，压力容器行业的补强圈应该怎么建模？
