变分、虚位移、弱形式和虚功原理、最小势能原理是什么关系？

6天前浏览259

在弱形式到底“弱”在哪？一次讲清它与强形式的关系一文中我们介绍了“强形式”➡️“弱形式”推导过程：先对位移取变分以定义虚位移，用它对平衡方程加权积分，再经分部积分得到弱形式。在经典固体力学中，这一弱平衡关系也可表述为虚功原理。四个概念沿同一推导链紧密相连，却并非同义词。先用一句话描述这篇文章主线：变分是一种数学操作，虚位移是位移场的一类容许变分，弱形式是一种方程表达，虚功原理则是弱平衡的力学解释，最小势能原理是虚功原理的特例。

PART 01

变分：描述邻近可能状态的数学算子

数学定义：构造微小扰动场

假设存在一个定义在空间域上的基准场（如位移）。为了考察该状态的微小改变，我们引入一个极小参数与一个任意函数，构造出一个邻近的试探场：

在此式中，人为施加的微小扰动项即被定义为函数的变分，记作：

2. 物理内涵：同一时刻的“虚拟”偏差（非时间演化）

变分与微分的本质区别：变分算子描述的绝非系统随时间演化的动态过程。它定格在同一给定时刻，考察的是系统“真实状态”与物理上“允许的试探状态”之间的虚拟差值。

3. 适用范畴：高度普适的泛函分析工具

变分具有高度的普适性，其作用对象不局限于位移场，亦可用于温度场、电磁场分布乃至能量泛函。它是通用的数学工具，用于考察泛函在自变量发生微小改变时的响应，虚位移只是其中一种。

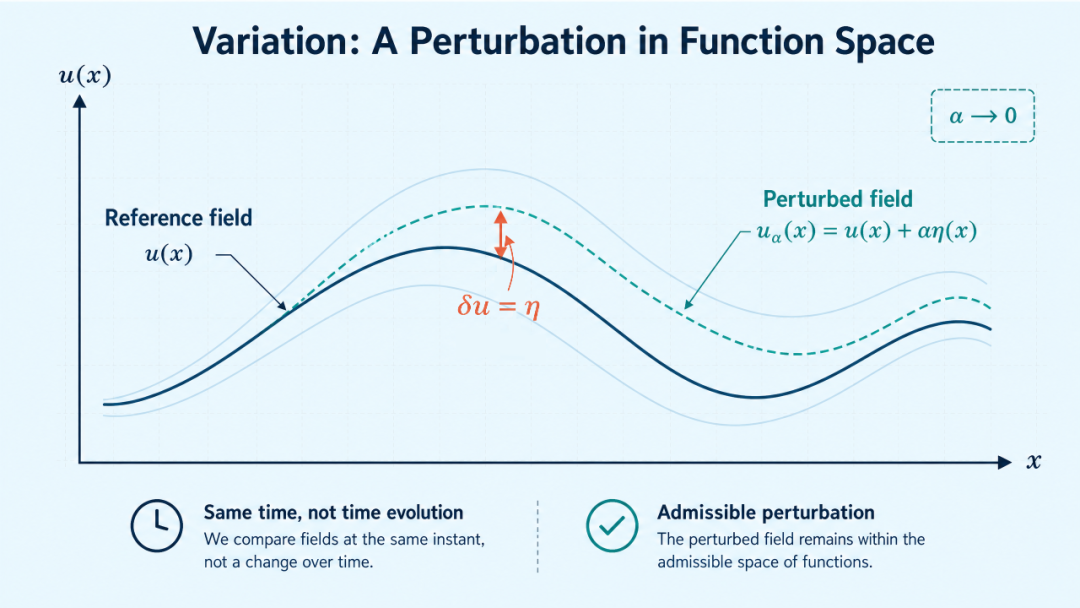

图1 变分示意图

PART 02

虚位移：满足约束的位移场变分

当变分操作应用于固体力学中的“位移场”时，该特定对象下的变分便被称为虚位移。

在力学定义中，虚位移是指在给定时刻，假想系统发生的一个无穷小且运动学允许的位移场变化。

这里的核心约束在于“运动学允许”。它要求所设想的位移扰动必须满足物体的位移边界条件（本质边界条件）。例如，若物体在边界上被刚性固定（即真实位移），则该区域的虚位移必须恒为零：

为了明确什么是虚位移，需严格区分以下三个术语：

实位移：结构在实际载荷下发生的变形响应。
位移增量：在增量求解或非线性迭代过程中，两个相邻物理状态或时间步之间的真实位移差值。
虚位移：与时间推演无关，是在当前构型下用于检验系统平衡状态的任意测试函数空间

结论：虚位移是带有物理约束（运动学相容）的位移场变分，但广义上的“变分”并不能完全等同于虚位移，即：虚位移是位移场的变分，但一般的变分不一定是虚位移。

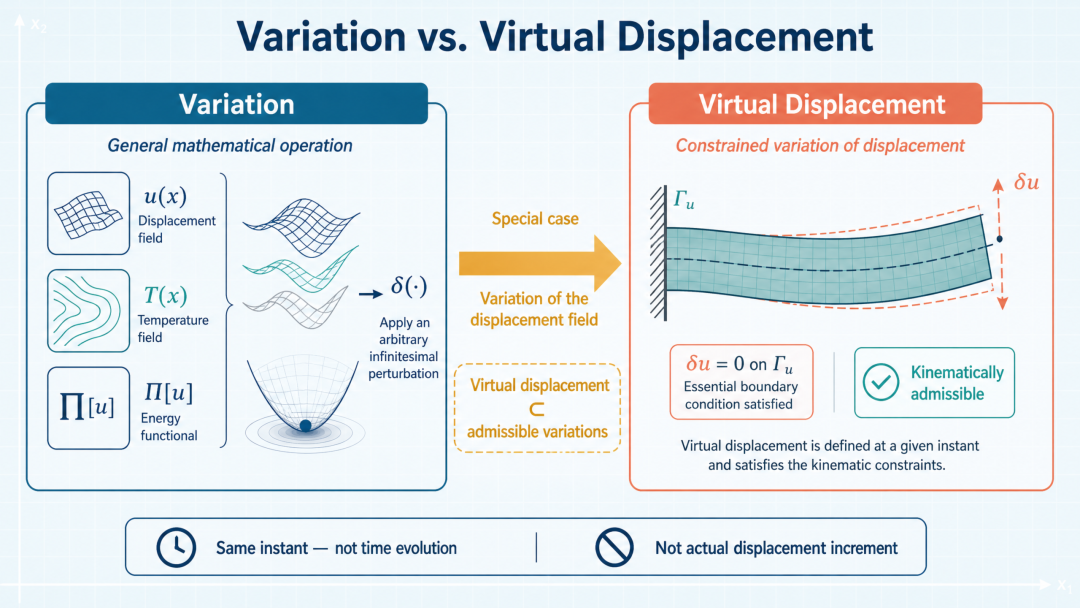

图2 变分与虚位移关系示意图

PART 03

从强形式到弱形式：微分方程的积分弱化

在弱形式到底“弱”在哪？一次讲清它与强形式的关系一文中我们说强形式到弱形式是为降低对方程解的连续性要求。这个过程可采用加权残值法将其转化为积分形式。

弱形式推导步骤

第一步：引入权函数。在强形式方程两端左乘一个任意的虚位移矢量场。
第二步：全域积分。对整个定义域进行体积积分。
第三步：分部积分。应用高斯散度定理，将对应力张量的空间导数转移至虚位移上，从而产生虚应变项。

经过上述推导，原微分方程转化为如下“弱形式”（Weak Form）：

（其中，为作用于面力边界上的给定面外力）。

弱形式意义

降低连续性要求：原先对位移场的二阶求导要求被弱化为一阶求导，使得分片连续的多项式插值函数得以应用。
自然包容面力边界条件：自然边界条件（如面力）被整合至等式右侧的积分项中，无需再作为微分方程的附加显式约束。
奠定有限元离散基础：积分形式使得全域平衡等价于子区域（单元）积分的累加，构成了现代有限元法的理论基石。

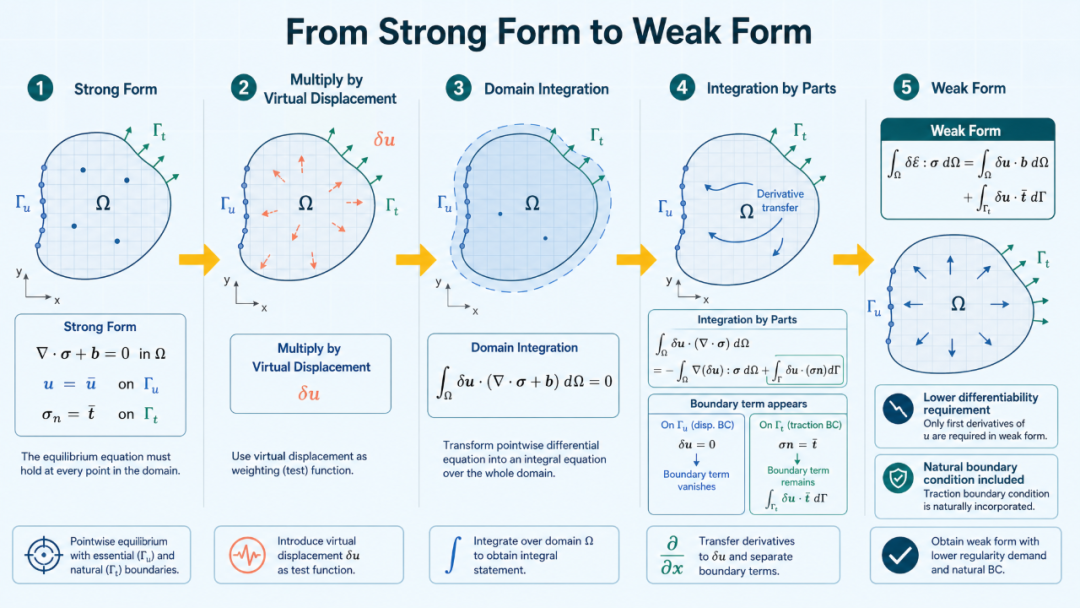

图3 强形式到弱形式推导

PART 04

虚功原理：弱形式的力学原理解释

从数学范畴而言，前述推导所得的等式是偏微分方程的弱形式；然而从力学范畴审视，该等式具有极为明确的物理内涵。

等式左侧项：应力张量与虚应变张量做双点积后对体积积分，其实质为结构系统内部应力在虚假变形上所做的功，即内力虚功（）：

等式右侧项：体力与面力分别在其作用域内与虚位移做点积并积分，表征外载荷在假想位移上所做的功，即外力虚功（）：

据此，该弱形式方程可简写为：

这正是固体力学中基础的虚功原理。

虚功原理：若处于平衡状态的变形体发生任意满足运动学允许条件的虚位移，则外力在该虚位移上所作的总虚功，恒等于内力在相对应的虚应变上所作的总虚功。
关系：从纯数学视角出发，该方程为平衡微分方程的弱形式；从物理力学视角出发，该方程即为虚功原理。在经典固体力学框架内，两者互为表里，是同一规律的两种学术表达。

PART 05

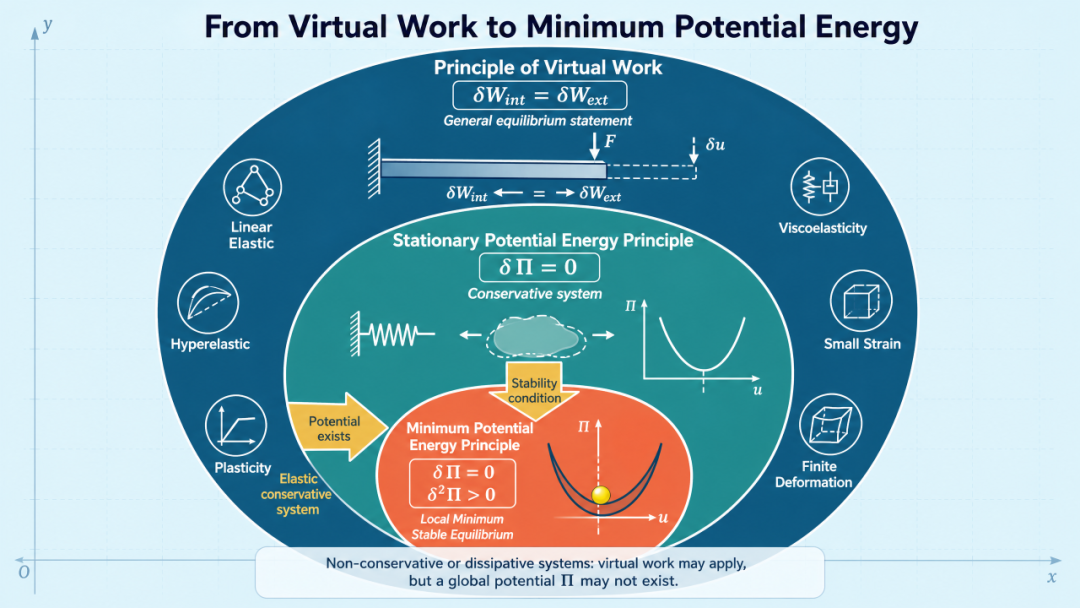

虚功原理到最小势能原理

虚功原理到最小势能原理就是：“普遍真理”向“特定条件”不断收缩、嵌套的递进关系。

虚功原理：只要平衡，必定成立

核心等式：（内力虚功 = 外力虚功）
物理内涵：它是力学平衡微分方程的“弱形式”。
包容性（最强）：不挑材料，不挑状态。无论材料是线弹性、非线性超弹性、塑性泥巴、还是黏弹性沥青；无论变形是小变形还是极度扭曲的大变形，只要系统处于平衡状态，虚功原理就永远成立。
局限性：因为太通用了，对于非保守系统（比如塑性耗散），无法定义一个全局的“能量函数”（势能），只能老老实实算“功”。

势能驻值原理：保守系统的平衡态

核心等式： （总势能的一阶变分为零）
物理内涵： 系统处于平衡状态。
与虚功原理的关系（如何降级）：如果加一个限制条件——系统必须是保守系统（如弹性材料）。
如果内力来自应变能，外载也存在相应的势函数，就可以定义总势能：
其中，是结构的应变能，是外力功。对总势能取一阶变分：
根据虚功原理，平衡状态下内力虚功等于外力虚功，因此：
局限性： 驻值原理只承诺系统是“平衡”的。但这个平衡可能是“碗底（稳定）”、“碗顶（不稳定）”或“桌面（随遇）”。它排除了塑性等非保守材料，但包容了所有的平衡状态。

最小势能原理：：保守系统的稳态平衡

核心等式： （一阶变分为零，二阶变分大于零）
物理内涵： 系统不仅要平衡，还必须处于稳定平衡状态。
与驻值原理的关系（进一步收缩）： 驻值原理包含了所有的平衡态，而最小势能原理只取其中“势能真正达到全局或局部极小值”的那一个点（碗底）。大自然的物理系统在不受严重外界干扰时，总是倾向于停留在最小势能点。
