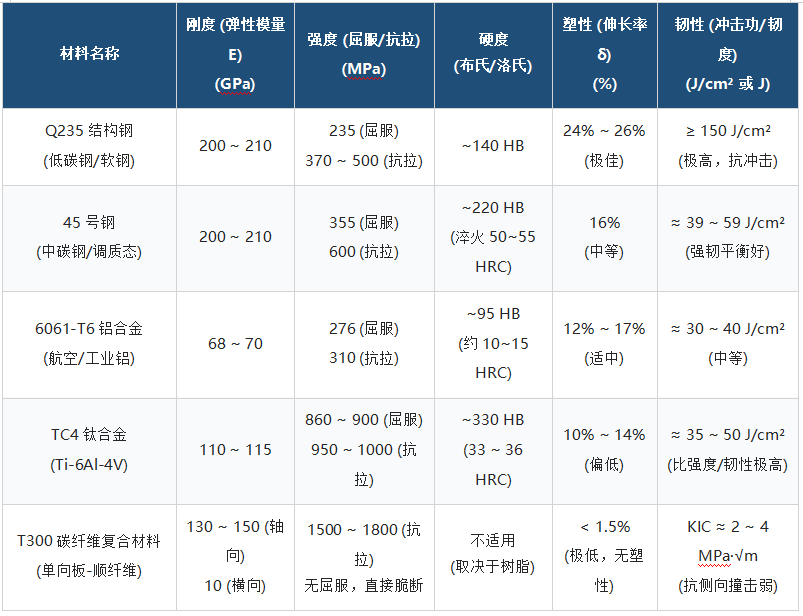

干货收藏 | 材料力学中的易混淆名词（刚度、强度、硬度、挠度、弹性、塑性、韧性...）

无论是钢板还是型材的成型，热轧和冷轧都是最核心的加工工序。钢材决定着的微观组织和最终性能。那究竟什么是冷轧？什么是热轧？它们除了表面看起来不同，内在还有哪些深层差异？在钢铁工业中，钢的轧制主要以热轧为主；而冷轧通常只用于生产小号型钢、薄板等尺寸精密的钢材。深入对比之前，我们先来盘点一下日常生活中常见钢材的冷热轧情况：线材：直径 5.5~40 毫米，呈盘卷状，全是热轧材。若经过冷拔深加工后则属于冷拔材。圆钢：除了尺寸极其精密的“光亮材”以外，一般都是热轧，部分为锻材（表面有明显的锻造痕迹）。带钢：热轧、冷轧皆有。通常冷轧带钢的厚度要明显比热轧带钢薄。钢板：冷轧板一般较薄（如汽车用板）；热轧板中厚板较多，两者的外观有非常显著的肉眼区别。角钢 / 槽钢 / H型钢：全属于热轧材。钢筋：全属于热轧材。钢管：焊接热轧和冷拔（冷轧工艺的一种衍生）均有分布。一、 核心定义通俗来讲，冷轧与热轧的分别主要是轧制过程中的温度：“冷”指常温，“热”指高温。从金属学的专业角度，冷轧与热轧的界限并不是以室温或具体温度来生硬划分的，而是以再结晶温度来区分：热轧（Hot Rolling）：指高于再结晶温度的轧制。钢的再结晶温度一般在 450℃～600℃。在实际工业生产中，钢锭或钢坯在常温下很难变形、不易加工，通常需要将其加热到 1100℃～1250℃ 进行高压轧制。冷轧（Cold Rolling）：指低于再结晶温度的轧制。通常是指在常温下，利用轧辊的强大压力直接挤压钢材、改变其形状的轧制方法。需要注意的是，尽管加工过程中的剧烈摩擦和塑性变形也会使钢板升温，但只要在再结晶温度以下，它仍然被称为冷轧。💡 趣味小常识： 不同的金属，其再结晶温度截然不同。例如钨的最低再结晶温度约为 1200℃，因此即使在低于该温度的 1100℃ 高温下进行变形，在金属学上也属于冷变形加工；反之，锡的最低再结晶温度约为 -7℃，即使在寒冷的冬天室温下进行变形，也属于热变形加工。二、 热轧工艺的优缺点与组织影响热轧的终止温度一般在 800℃～900℃ 之间，随后钢材通常在空气中自然冷却，因此热轧状态的交货钢材相当于进行了一次正火处理。👍 核心优点：改善力学性能：热轧可以彻底破坏钢锭的原始铸造组织，细化钢材的晶粒，并有效消除显微组织中的缺陷，从而使钢材的组织密实，力学性能得到改善。这种改善主要体现在沿轧制方向上。焊合内部缺陷：钢锭浇注时在内部形成的气泡、裂纹和疏松，在热轧的高温和巨大压力共同作用下，可以被成功“焊合”。👎 潜在缺点：内部产生分层：经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物、氧化物和硅酸盐），会被压成薄片，导致钢材内部出现分层现象。大大恶化了钢材沿厚度方向抗拉的性能，焊缝收缩时甚至可能诱发层间撕裂。不均匀冷却的残余应力：各截面的热轧型钢由于冷却速度不一致，内部必然存在残余应力。型钢的截面尺寸越大，残余应力通常也越大。这种自相平衡的残余应力虽然没有外力作用，但对钢构件在外力作用下的变形、稳定性以及抗疲劳等方面都可能产生不利的影响。三、 冷轧工艺的优缺点与组织影响冷轧通常以热轧钢卷为原料，经过酸洗去除表面氧化皮后进行连续的压力加工。成品一般为轧硬卷，如镀锌板、彩钢板等，由于经过退火处理，其塑性和延伸率表现优异。👍 核心优点：极高的精密度与成形性：成形速度快、产量高，且完全不损伤表面涂层。可以根据实际使用条件，做成多种多样的截面形式，适应性强。提升屈服强度：冷轧能使钢材产生很大的塑性变形，从而显著提高了钢材的屈服点。👎 潜在缺点：纵向残余应力的局限：虽然成形过程中没有经过热态塑性压缩，但截面内仍然会残留应力，对钢材的整体和局部屈曲特性存在不可忽视的影响。抗扭性能较差：冷轧型钢的样式一般为开口截面，这使得截面的自由扭转刚度较低。当钢材受弯时容易出现扭转，受压时则容易出现弯扭屈曲。局部承载力弱：冷轧成形钢的壁厚通常较小，且在板件衔接的转角处没有加厚处理，因此承受局部集中荷载的能力相对较弱。四、 热轧与冷轧的三大主要区别对于实际应用和材料选择而言，热轧板（热板）与冷轧板（冷板）主要在以下三个维度有显著不同：1. 外观及表面质量由于冷板是热板经过冷轧工序并配合表面精整后得到的成品，因此冷板的表面质量（如表面粗糙度）远优于热板。冷轧板通常带有酸洗后的光滑感，手摸起来比较平滑；而热板表面往往达不到高的光滑度要求。 热板通常分为酸洗板和未酸洗板。酸洗板因去除了氧化皮呈现正常金属色；未酸洗板表面则有发乌的氧化层，甚至存在四氧化三铁层，通俗来讲就像被火烤过一样，且如果存放环境不佳，表面极易带锈。2. 厚度与规格尺寸热轧钢带的厚度最薄一般只能做到 1.0mm；而冷轧技术则能够突破极限，使钢带厚度最薄达到 0.1mm。在汽车、家电、五金等高精密制造行业中，冷轧板具有绝对的优势。3. 力学性能与成形表现由于冷轧过程中的加工硬化效应，冷轧板通常比热轧板的屈服强度稍高，表面硬度也更大（具体取决于冷板的退火处理程度）。不过，不管怎么退火，冷板的整体强度在同材质下依旧高于热板。 在成形性能方面，由于两者的基本机械性能差距在可控范围内，决定成形效果的胜负手主要取决于表面质量。由于冷板的表面平整度及摩擦系数更好，同材质的钢板，冷板的成形效果普遍优于热板。五、 应用指南冷轧与热轧各有千秋，在实际工业生产中各司其职。 一般情况下，在普通的工程结构件中，两者的机械性能可认为无本质区别。但如果产品后续对上漆涂覆质量、拉伸冲压、高精度尺寸有严格要求，那么冷轧板是您的不二之选（广泛应用于汽车、家电、五金等行业）；而如果是大型承重结构、厚板结构，则主要采用性价比更高的热轧材。信息来源：网络声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知我们将立即处理！来源：材子笔记
