4C/5C 快充下的电芯温差控制：动力电池包极耳热点的仿真优化之道
导语：快充时代，热管理成为核心瓶颈
随着新能源汽车市场的快速发展，4C/5C 超快充技术已成为车企差异化竞争的关键指标。然而，当充电电流密度提升 4-5 倍时，动力电池包（特别是 CTP/CTC 结构）面临严峻的热挑战 ——极耳区域热点集中问题尤为突出，这不仅影响充电效率，更直接威胁电池安全与循环寿命。本文将通过工程仿真视角，揭示极耳热点的形成机理，分享某车企通过电芯温差控制仿真优化实现 4C 快充安全落地的实战案例，为行业提供可复 制的热管理解决方案。
一、痛点：4C/5C 快充下的极耳热失控风险
热点集中的致命危害
在 4C/5C 高倍率充电工况下，电芯极耳区域温度可瞬间飙升至60-80℃，远超电池安全工作温度上限（通常为 45℃）。这种局部过热会引发一系列连锁反应：
热 - 电正反馈循环：高温导致极耳材料电阻率升高，产生更多焦耳热，进一步加剧温升
电芯温差失衡：极耳与电芯本体温差可达15-20℃，加速 SEI 膜分解，降低循环寿命 30% 以上
热失控风险剧增：端子过热导致的热失控升温用时比其他区域过热缩短17.2%，安全冗余大幅降低
CTP/CTC 结构的额外挑战
CTP（Cell to Pack）和 CTC（Cell to Chassis）技术虽提升了能量密度与空间利用率，但也给热管理带来新难题：
模组层级减少，传统散热路径被压缩，热量更难传导
电芯紧密排列，极耳与汇流排连接区域集中，局部电流密度更高
轻量化设计导致热容量降低，温度响应速度加快，热失控传播风险增加

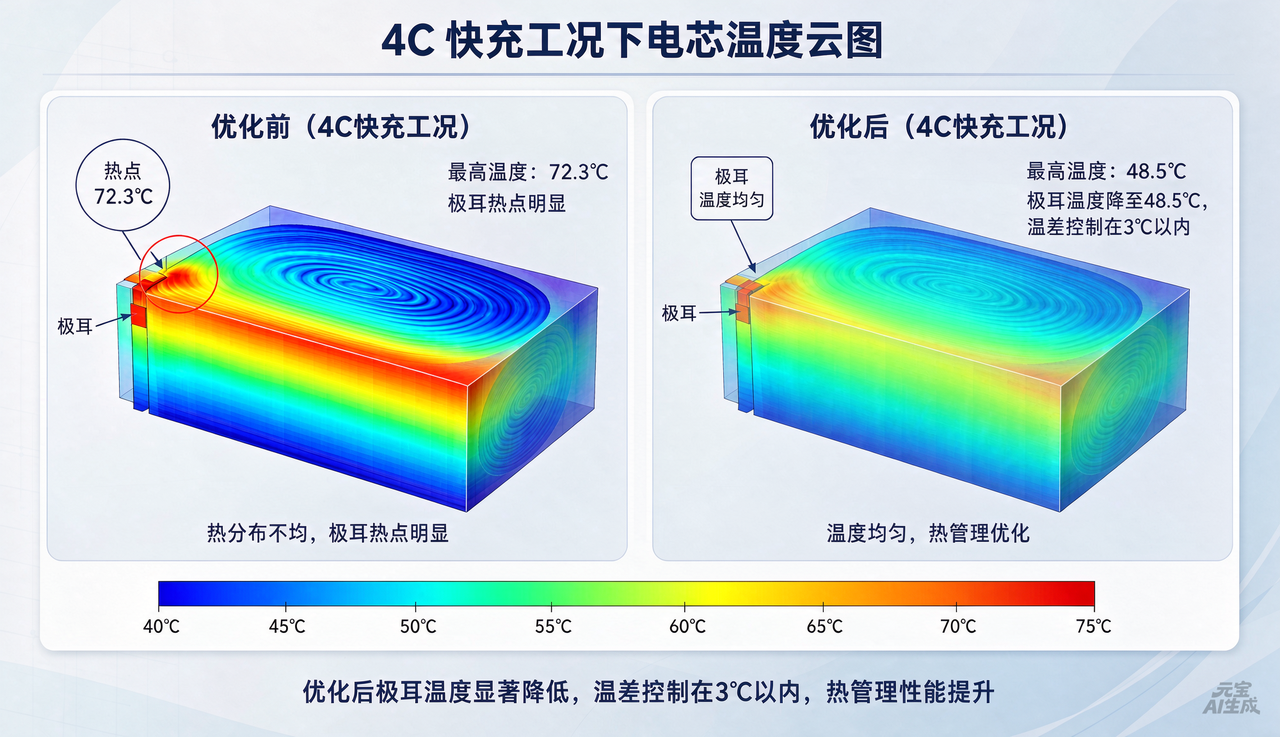

图 1：4C 快充工况下电芯温度云图
二、原理：极耳热点形成的电化学 - 热耦合机制
多物理场耦合生热原理
极耳区域热点集中是电 - 热 - 结构多物理场耦合作用的结果，主要源于三大因素：
表格
| 生热机制 | 物理本质 | 4C/5C 快充下的影响 |
| 焦耳热效应 | 电流通过极耳电阻产生的热量，Q=I²Rt | 电流密度提升 16-25 倍，焦耳热呈平方级增长 |
| 电化学极化热 | 电荷转移过程中的过电势损耗 | 高倍率下反应速率加快，极化热增加 3-5 倍 |
| 接触电阻热 | 极耳与汇流排、极片连接界面的接触电阻 | 大电流下接触电阻热占比可达总热量的 40% |
2. 正极耳成为热失控 “导火索”
研究表明，正极极耳温度通常比负极极耳高 5-8℃，成为最危险的热点区域：
正极极耳采用铝箔，电阻率 (2.65×10⁻⁸Ω・m) 是铜箔 (1.72×10⁻⁸Ω・m) 的 1.5 倍，相同电流下产生更多焦耳热
正极活性物质反应活性更高，高倍率下副反应更剧烈，产热速率更快
极耳根部电流密度集中，可达极片平均电流密度的 3-5 倍，形成局部 “热岛”

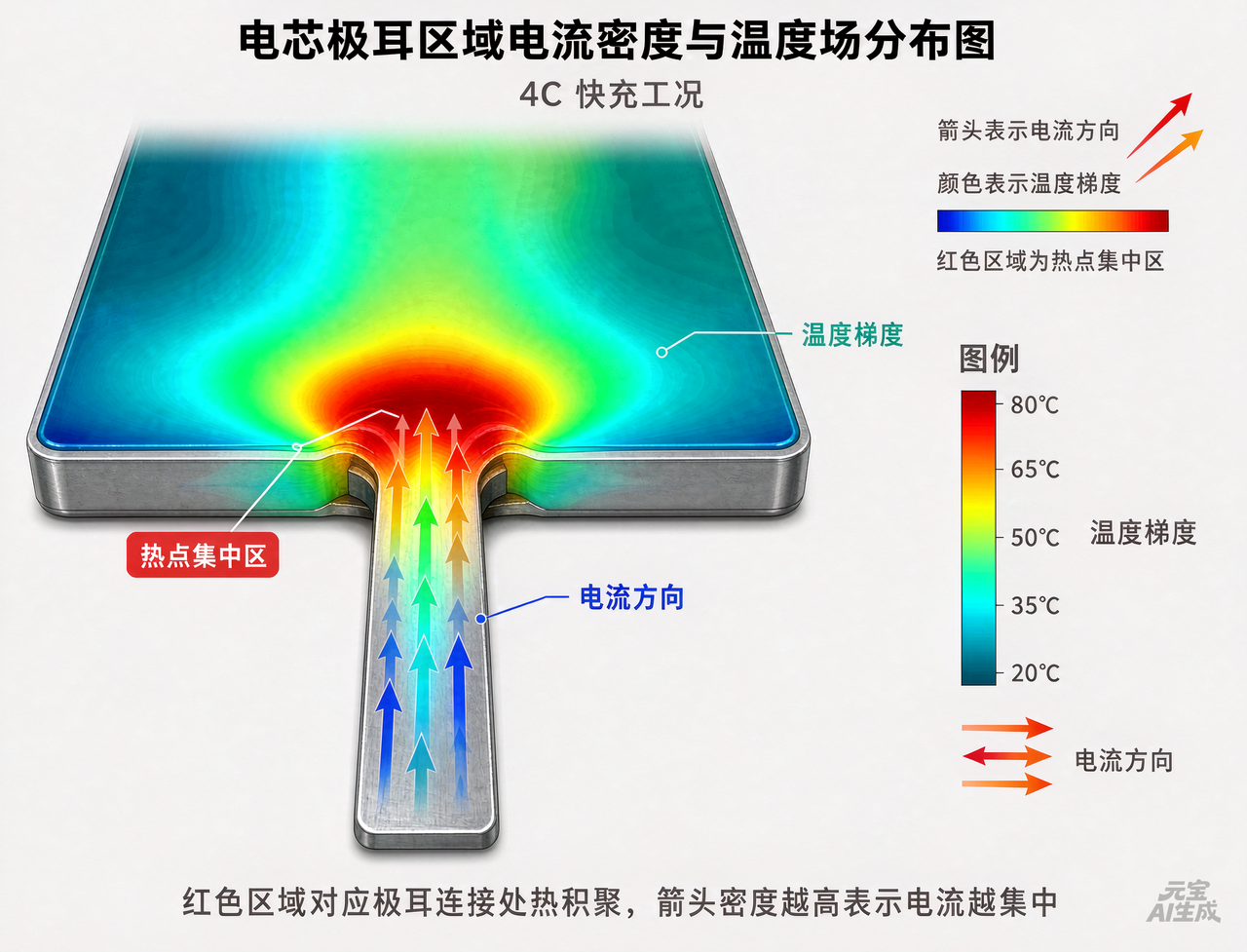

图 2：电芯极耳区域电流密度与温度场分布图
3. 电芯温差的传导限制
软包和方形电芯的导热各向异性加剧了温差问题：
厚度方向导热系数仅为平面方向的 1/10-1/20，热量难以从极耳向电芯本体扩散
CTP/CTC 结构中电芯紧密贴合，侧面散热面积减少，进一步阻碍热量传递
高倍率下电芯内部温度梯度可达10℃/mm，加速局部老化与性能衰减
三、案例：某车企 4C 快充电池包极耳热管理仿真优化实践
项目背景
某主流车企计划推出搭载 CTP 3.0 电池包的纯电动车型，目标实现4C 快充（15 分钟充至 80% SOC），但原型车测试中发现极耳区域最高温度达 71.8℃，远超安全阈值，且电芯温差达 18.3℃，无法满足量产要求。
仿真优化实施流程
多物理场耦合模型构建
采用 ANSYS Fluent 与 Maxwell 联合仿真，建立电化学 - 热 - 电 - 结构四场耦合模型：
精确还原极耳几何结构（含根部圆角、连接界面），网格尺寸最小达 0.1mm
导入实测材料参数：铝箔 / 铜箔电阻率温度系数 (0.004/K)、极耳与汇流排接触电阻 (50μΩ)
嵌入电芯电化学模型，实时计算不同 SOC 下的极化热与欧姆热分布
2. 4C 快充工况仿真分析
模拟 35℃环境下 4C 恒流充电过程，仿真结果显示：
极耳根部电流密度达1200A/cm²，是极片平均电流密度的 4.2 倍
正极极耳最高温度 72.3℃，与电芯本体温差 19.1℃，出现明显热集中
汇流排与极耳连接处因接触电阻产生局部过热，温度达 68.5℃
3 多维度优化方案设计与验证
表格
| 优化方向 | 具体措施 | 仿真效果 |
| 极耳结构优化 | 采用多极耳并联设计，极耳宽度增加 20%，根部圆角半径从 0.5mm 增至 1.2mm | 极耳电流密度降低 35%，最高温度下降 8.7℃ |
| 热电分离设计 | 在极耳与电芯连接处添加绝缘导热垫，热导率提升至 5W/(m・K) | 极耳与电芯温差缩小 6.3℃，热传导效率提升 40% |
| 冷却系统强化 | 采用顶部 + 侧面双水冷板设计，极耳区域冷却液流量增加 50% | 极耳最高温度进一步降低 12.5℃ |
| 汇流排优化 | 采用阶梯式汇流排，极耳连接区域厚度增加 30%，降低接触电阻 | 接触电阻热减少 52%，汇流排温度下降 7.6℃ |
图 3：优化前后极耳区域温度对比曲线
4.最终验证结果
经过三轮仿真迭代优化，该车型电池包实现：
4C 快充下极耳最高温度控制在48.5℃，低于安全阈值 45℃+3℃冗余
电芯整体温差缩小至2.8℃，满足高端车型热管理标准
循环寿命提升25%，热失控风险降低 60%，成功通过量产验证
四、总结：仿真驱动的热管理升级路径
4C/5C 超快充时代，动力电池热管理已从 “被动散热” 转向 “主动精准控温”，核心在于极耳区域的温差控制与热点消除。通过本次案例，我们总结出三大关键技术路径：
多物理场耦合仿真是核心：必须建立电 - 热 - 化学 - 结构全耦合模型，才能准确捕捉极耳热点的形成机理，避免传统 “试错法” 带来的成本与周期浪费
极耳 - 汇流排 - 冷却系统协同优化：单一维度优化效果有限，需从极耳设计、热电分离、冷却强化多方面系统解决，实现 “控源 - 导热 - 散热” 全链条热管理
CTP/CTC 专属热管理方案：针对无模组结构特点，采用 “立体冷却 + 局部强化” 策略，如侧面水冷 + 顶部喷淋复合冷却，极耳区域定向流量分配等创新设计
