COMSOL混凝土细观三组分材料批量设置教程

在上篇教程中已详细介绍混凝土细观模型中粗骨料、砂浆及界面过渡区的几何建模方法，未完成混凝土细观几何建模的可参考：COMSOL圆形骨料及ITZ混凝土细观有限元建模教程。本篇教程介绍如何快速设置混凝土细观模型中的三组分材料。

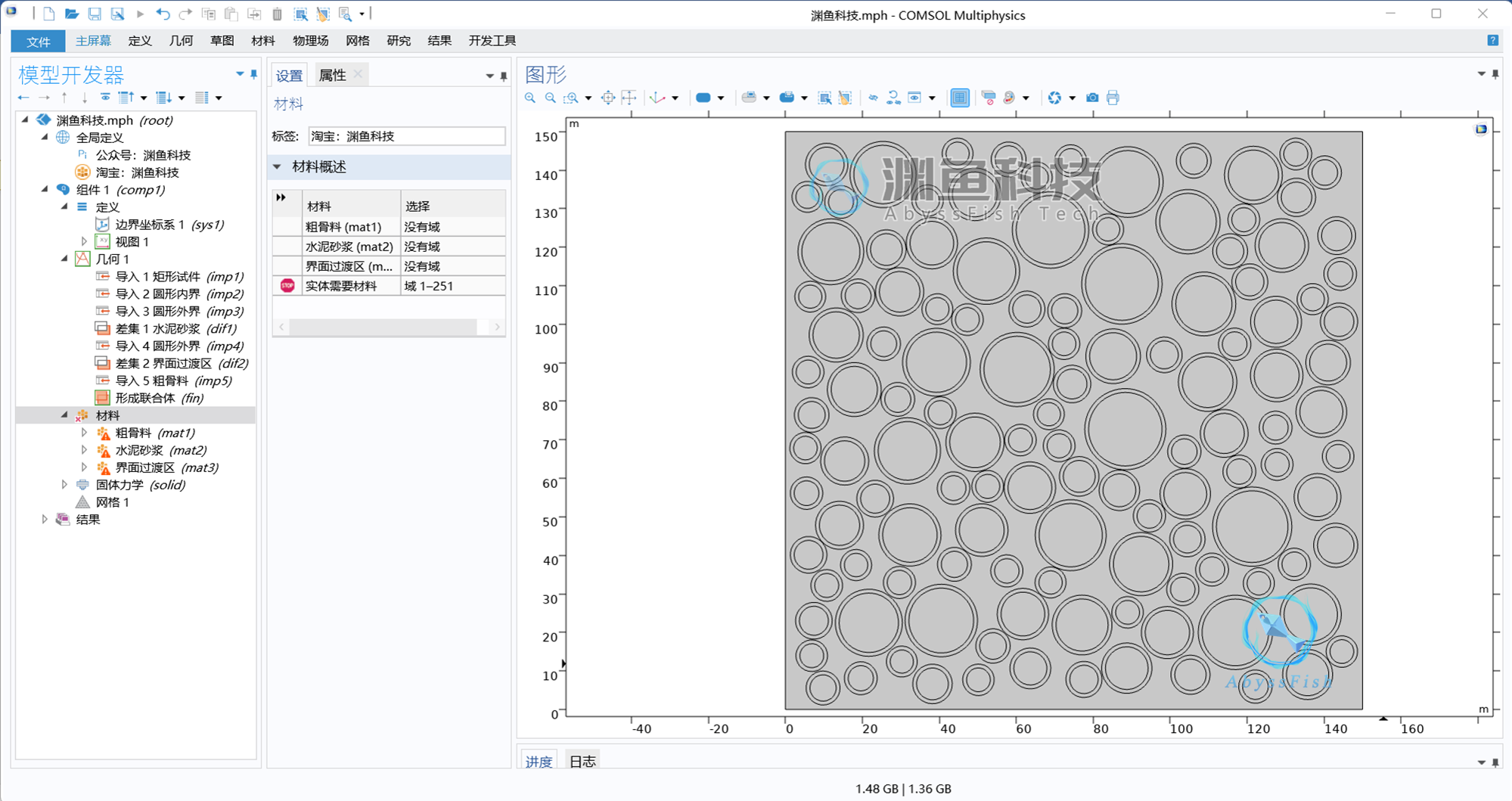

在COMSOL内打开建立好的混凝土细观几何模型文件，在【模型开发器】-【材料】下，新建三份材料命名为“粗骨料”、“水泥砂浆”、“界面过渡区”。

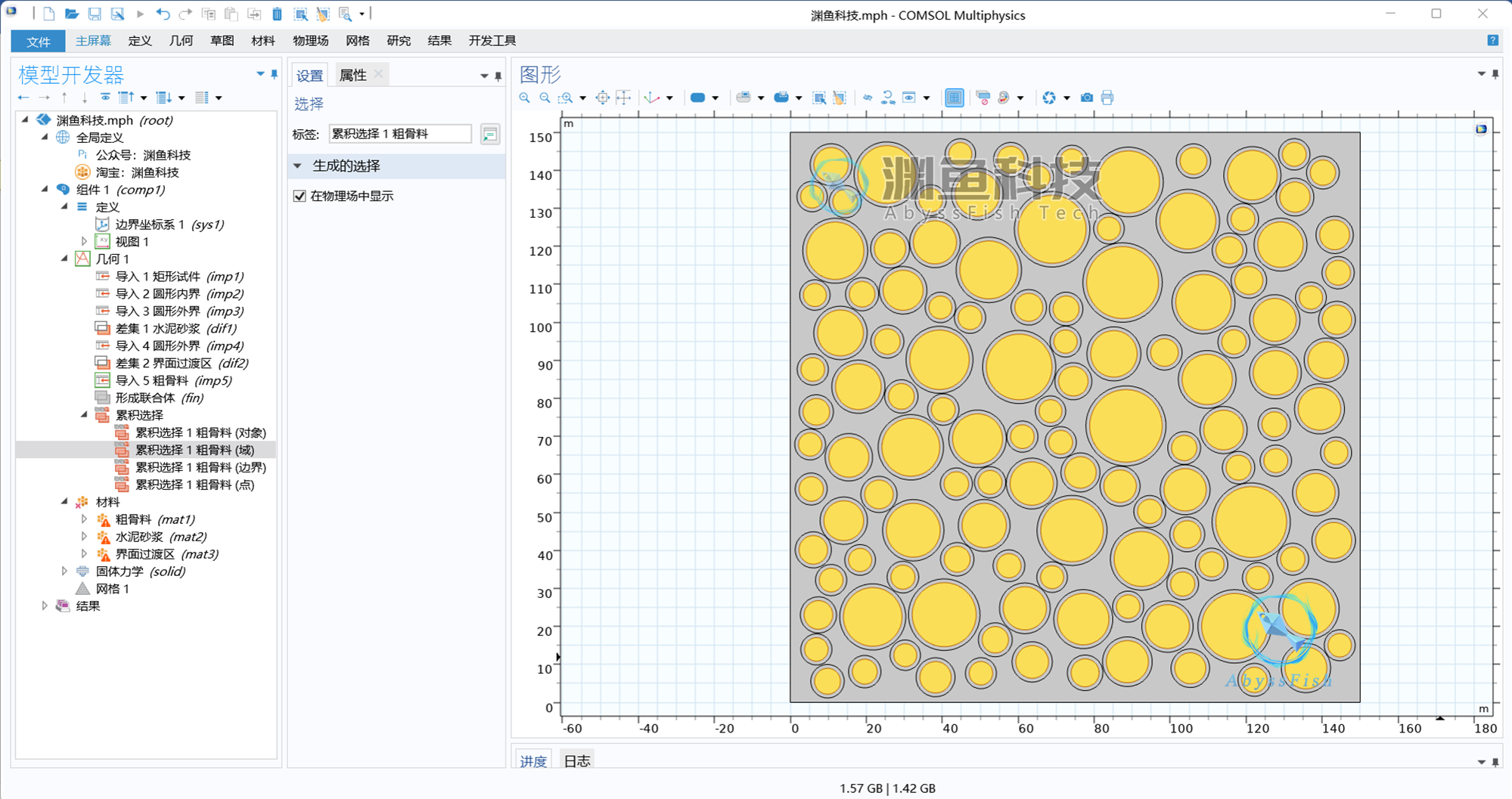

如果通过点选的方式设置粗骨料或界面过渡区ITZ的域将非常繁琐，这里介绍采用COMSOL的累积选择功能批量设置材料域。点击【模型开发器】-【组件】-【几何 1】-【导入 5 粗骨料】，在【累积选择】中点击【新建】，名称设置为“累积选择 1 粗骨料”。设置完成后可通过点击【组件】-【几何 1】-【累积选择】-【累积选择 1 粗骨料（域）】，查看设置的累积选择是否准确。

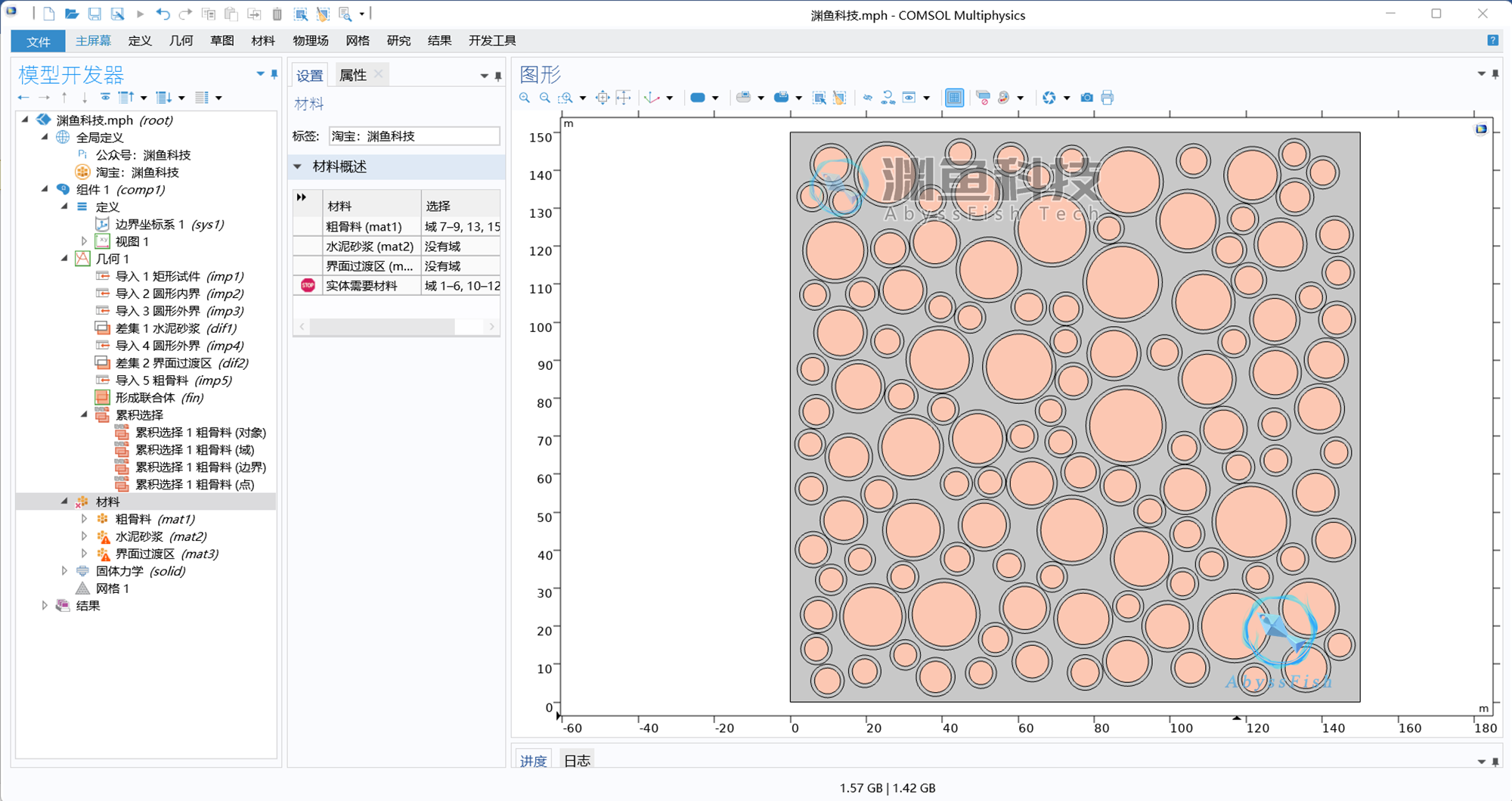

切换到【材料】-【粗骨料】，在【设置】-【几何实体选择】-【选择：】中，切换为“累积选择 1 粗骨料”。可通过设置材料外观查看设置的骨料域。

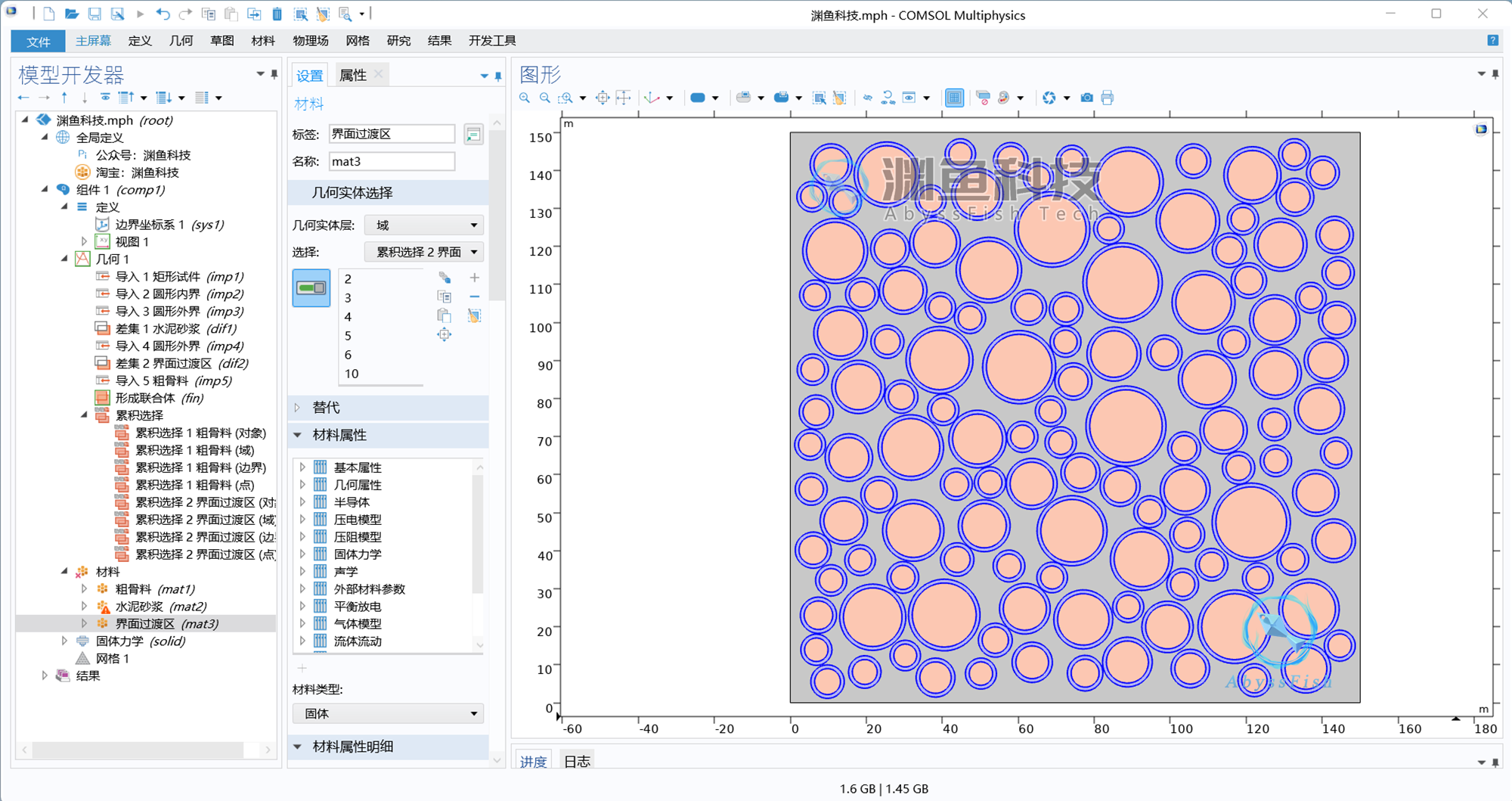

同样的方法，为界面过渡区材料设置相应的累积选择域。

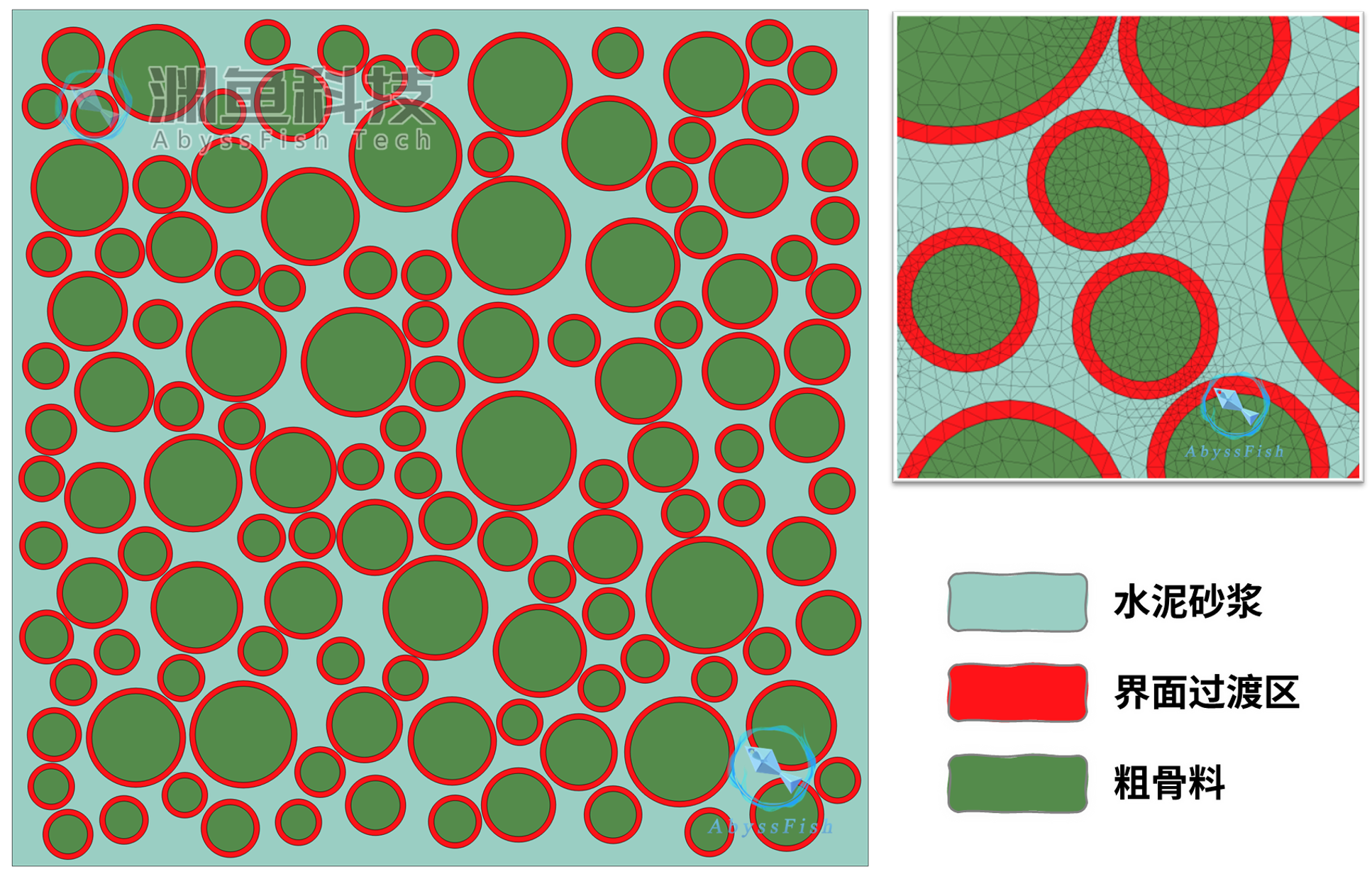

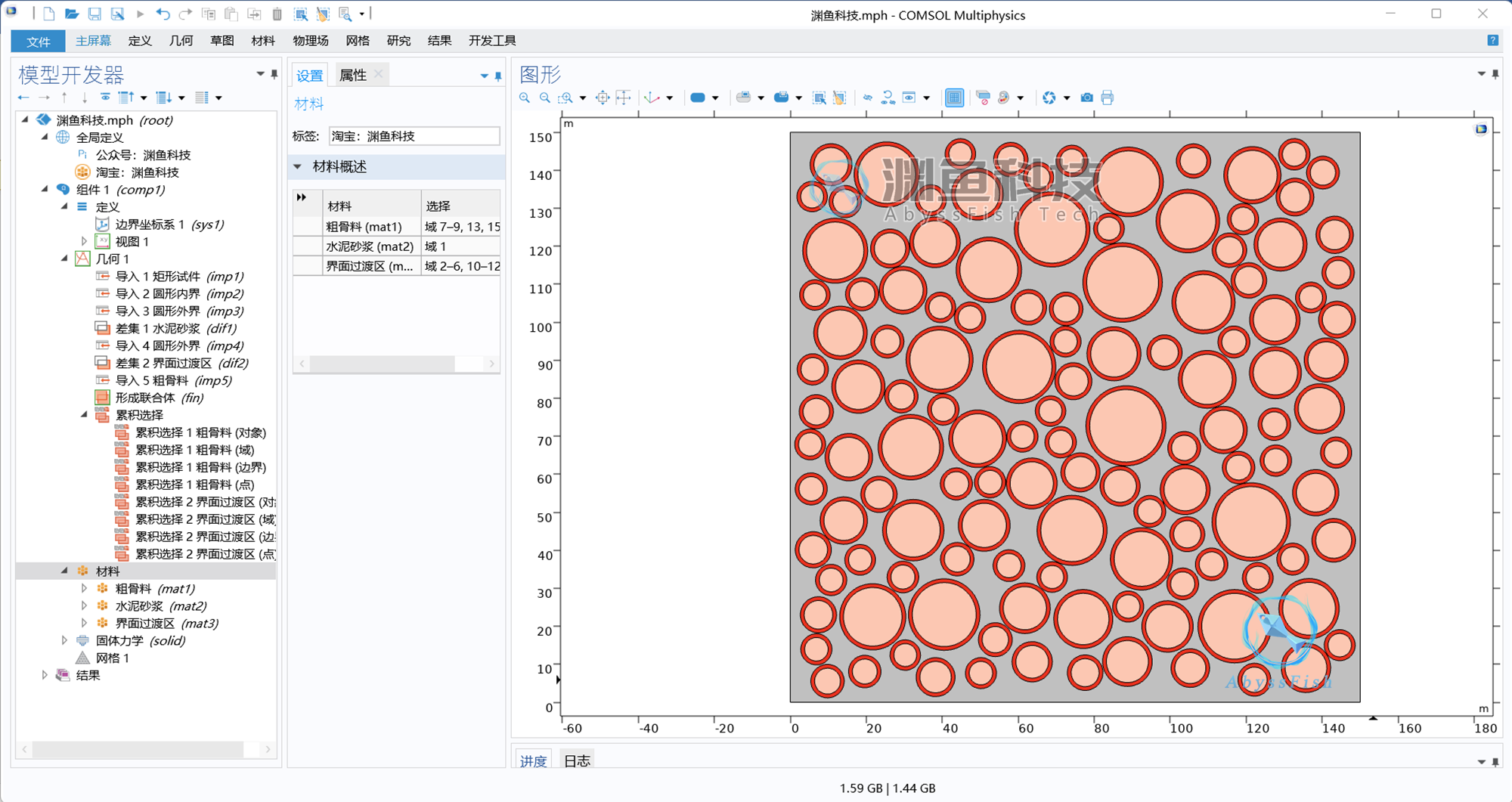

最后通过点选的方式为水泥砂浆材料选择对应的域。三组分材料设置完成后模型如下。

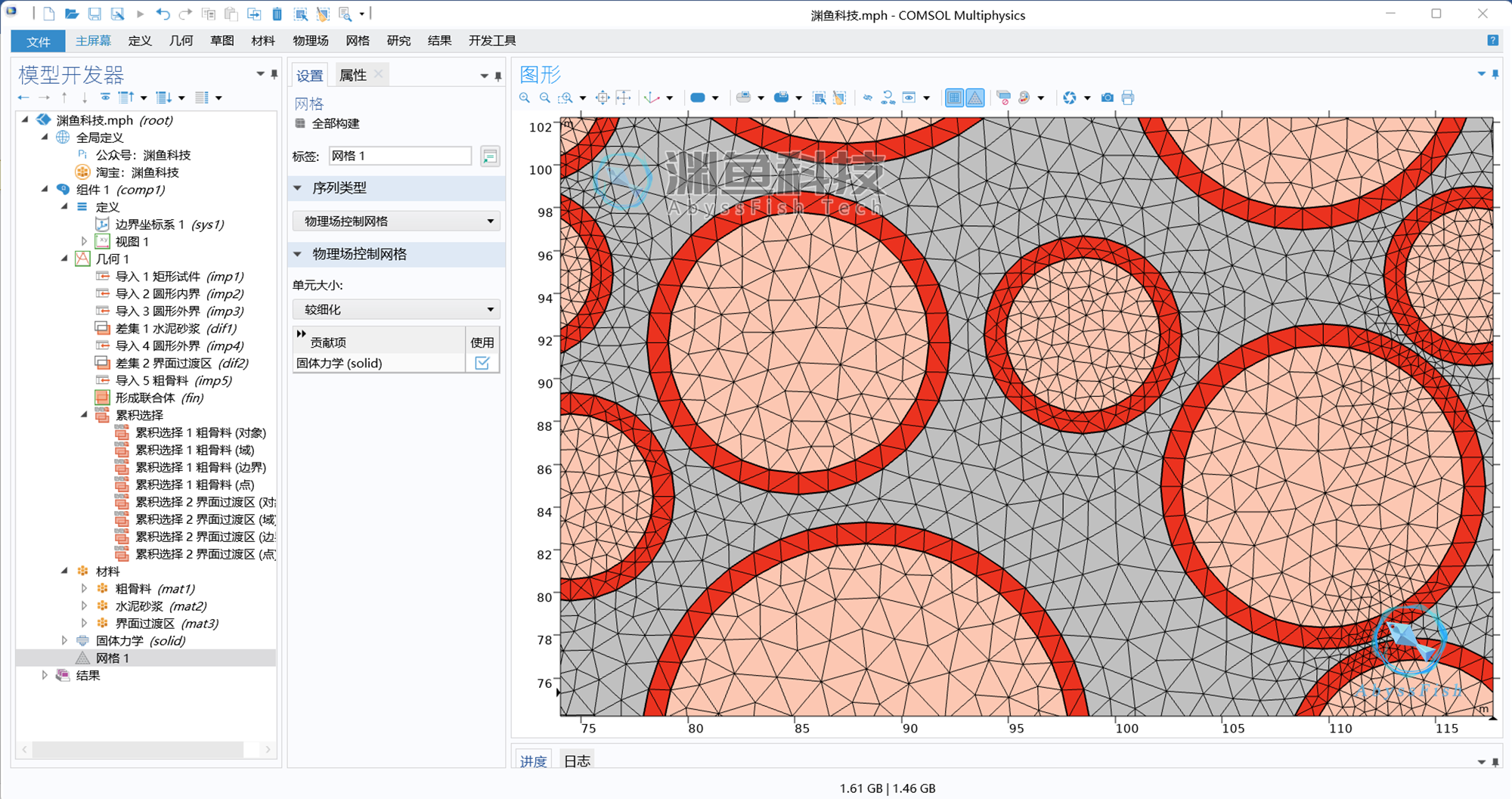

可进行模型的网格划分，【单元大小】可设置为“较细化”。

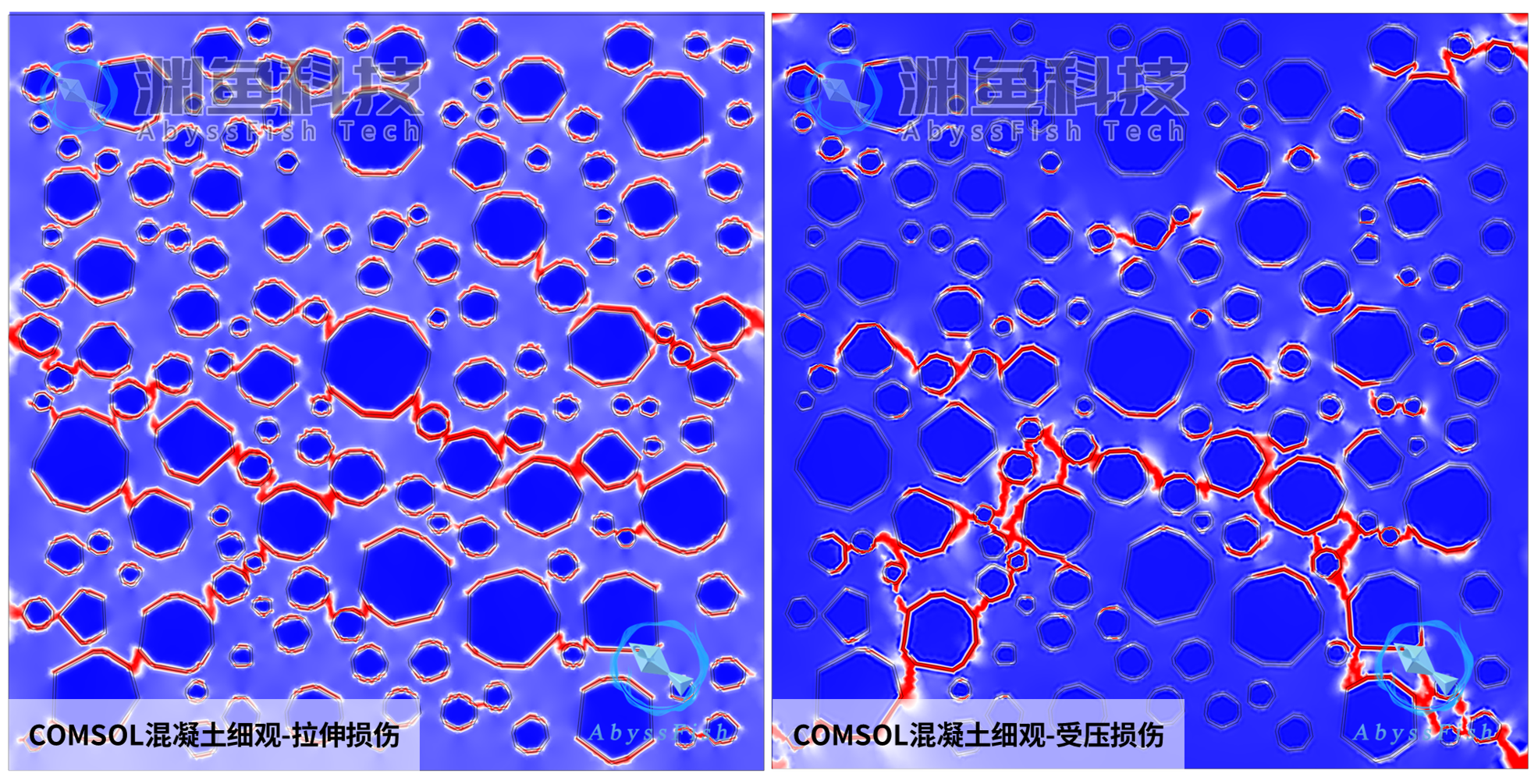

设置各组分的材料参数，添加边界条件后既可进行混凝土细观后续的有限元模拟仿真分析。如完成混凝土细观模型单轴拉伸或受压损伤开裂的模拟。

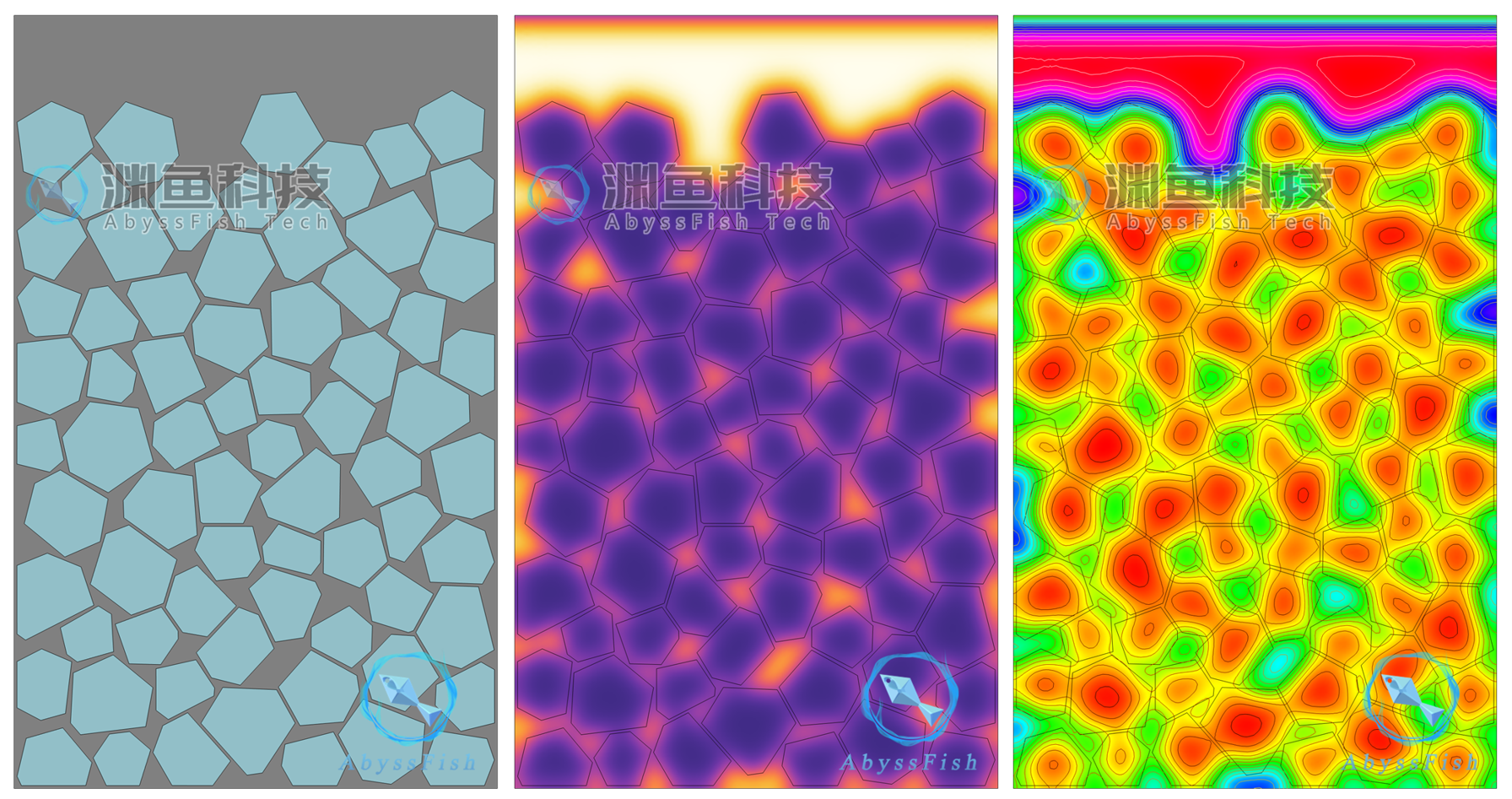

或是进行混凝土浇筑时水化热温度的细观仿真分析。

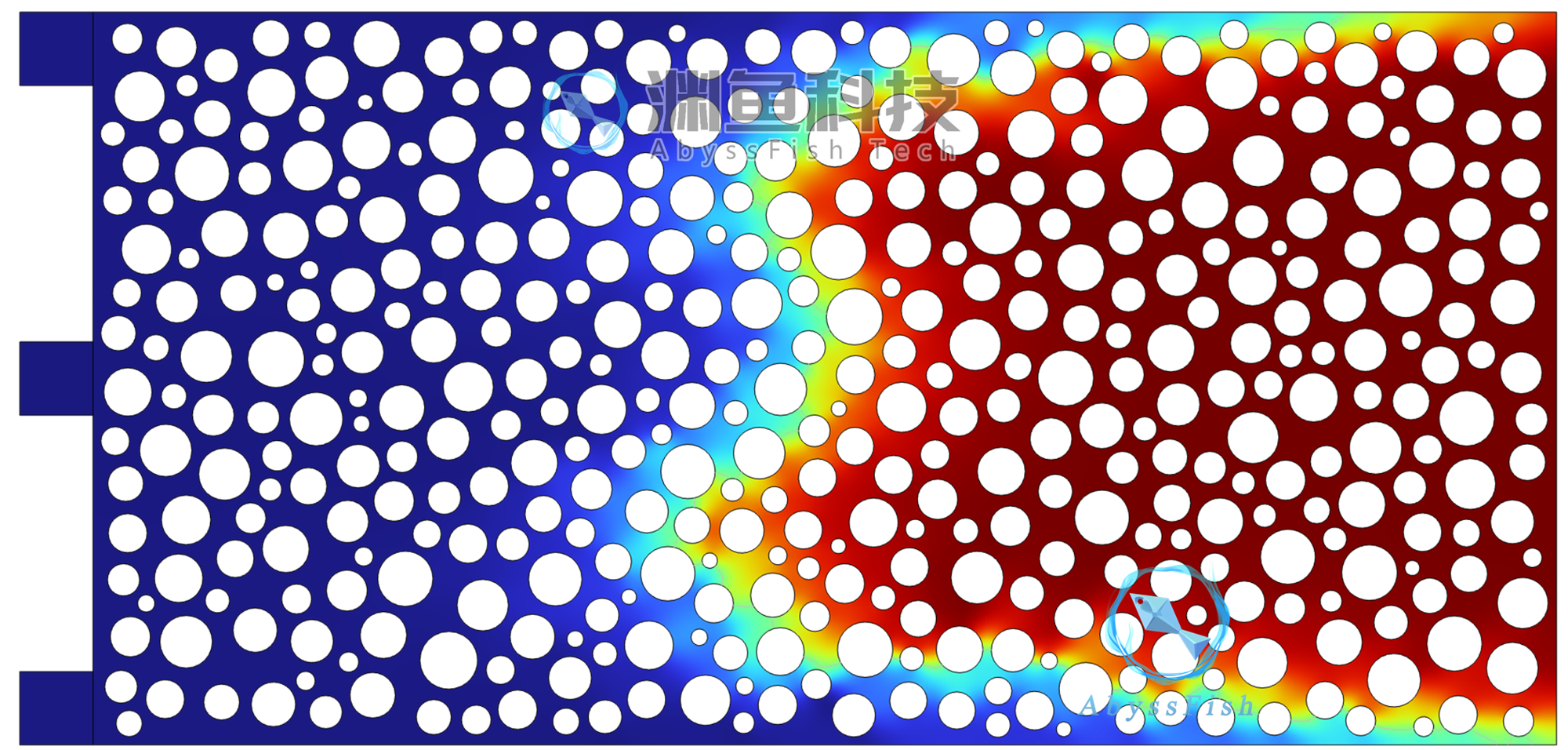

亦或进行流体力学方面的模拟，如两相流水驱油模型等。
