COMSOL混凝土细观3D模型-含界面过渡区的多面体骨料密堆积

7月前浏览931

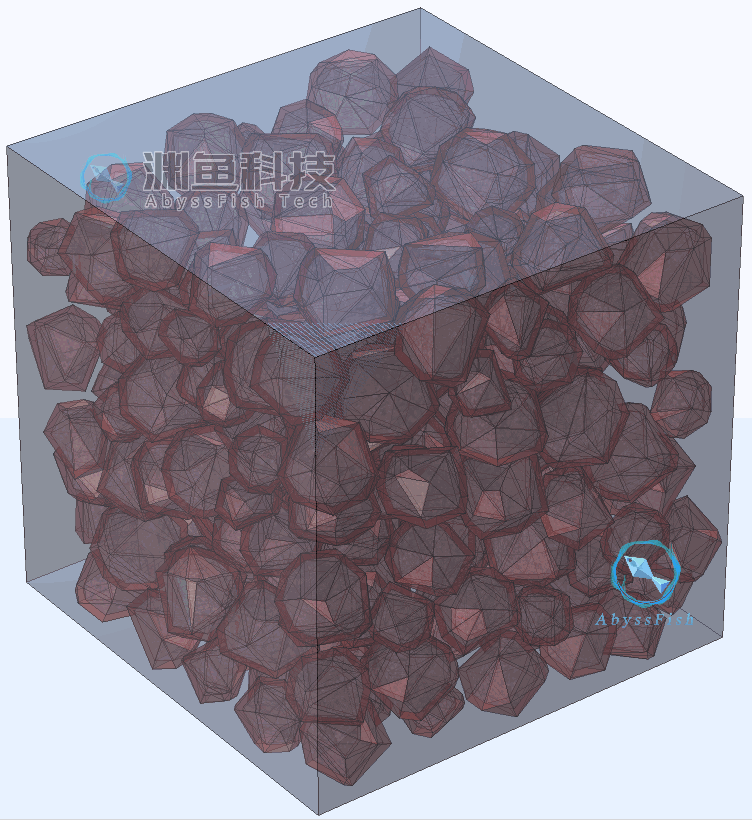

混凝土的宏观力学性能主要受其细观结构控制,其中骨料与水泥基体间的界面过渡区(ITZ)作为薄弱相,显著影响材料的力学行为与耐久性。本文基于COMSOL Multiphysics有限元软件,构建含ITZ的多面体骨料密堆积三维细观模型,有效表征混凝土的非均质特性,准确反映骨料形态、分布及界面行为对整体性能的影响机制,为揭示混凝土损伤演化规律、优化配合比设计及提升结构耐久性提供理论支撑。

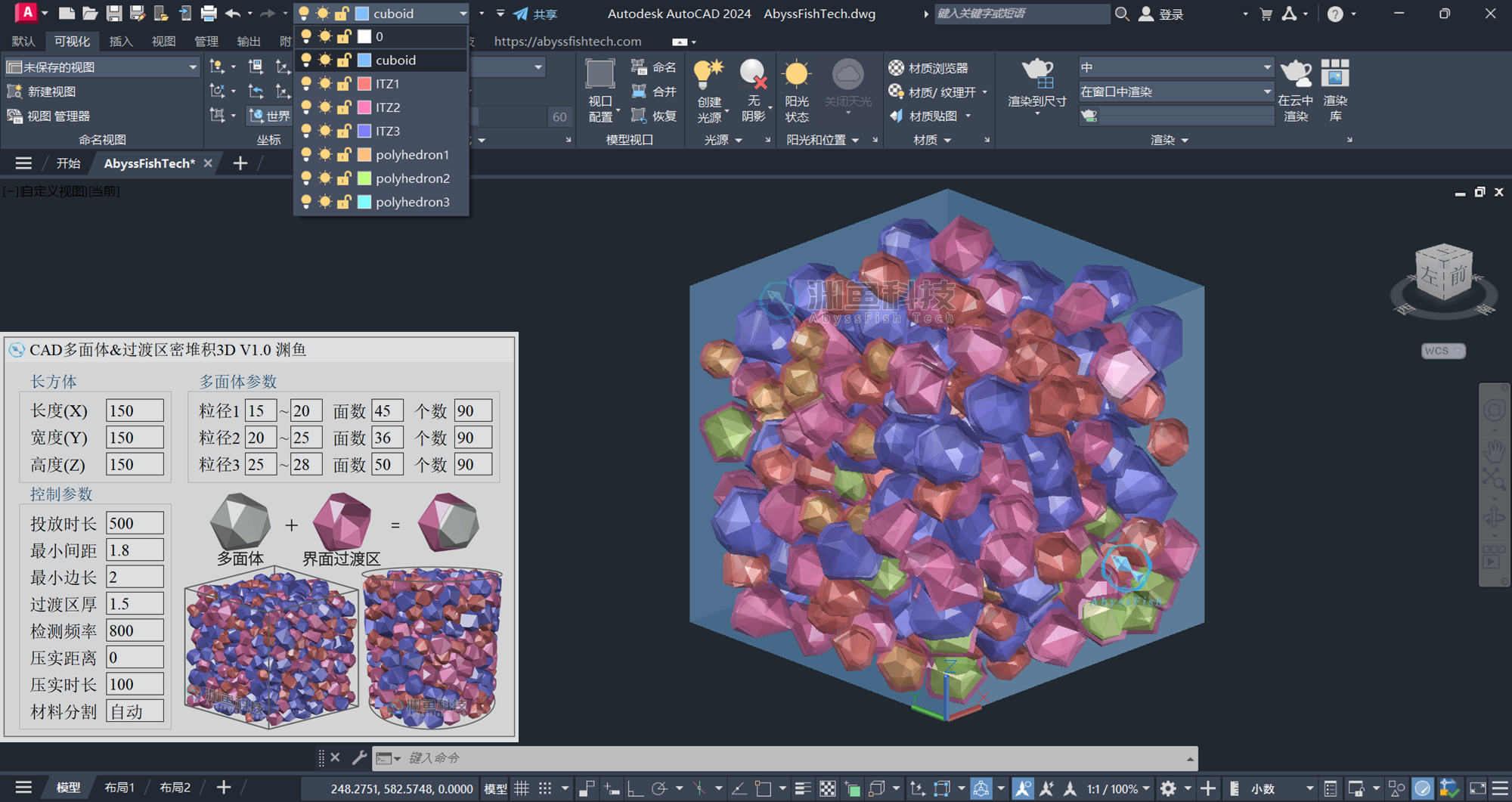

本研究采用CAD多面体&过渡区密堆积3D插件生成混凝土三维细观几何模型。模型中骨料按粒径划分为三个组别,并通过堆积算法实现高填充率的随机密堆积排布,同时在每颗骨料外围自动生成可设置厚度的ITZ层。插件分别对不同粒径范围的骨料、对应的ITZ以及水泥砂浆基体分图层绘制,便于后续材料赋值与处理分析。

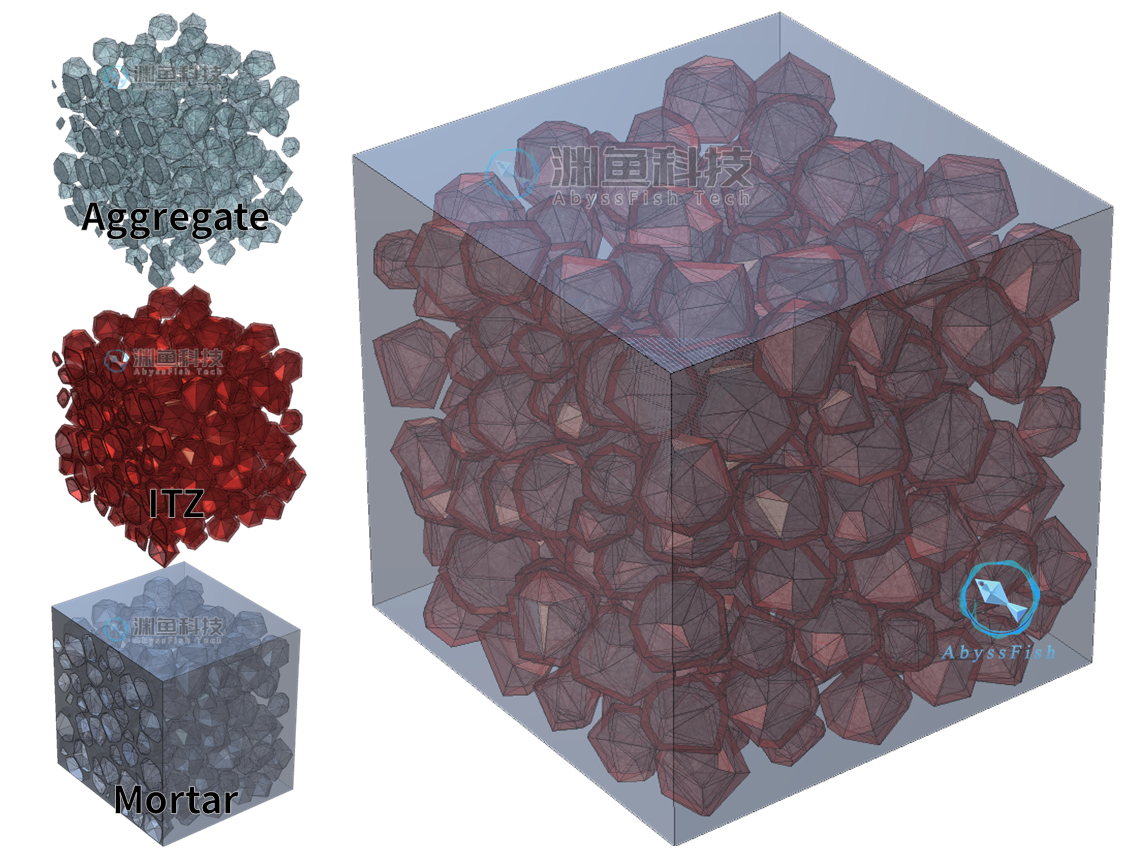

利用AutoCAD软件将骨料、ITZ及水泥砂浆三类几何部件分别导出为IGES格式文件。在COMSOL中通过几何-导入功能依次导入各IGES文件,并在几何中设置长度单位,形成装配以构建完整的混凝土三维细观实体模型。

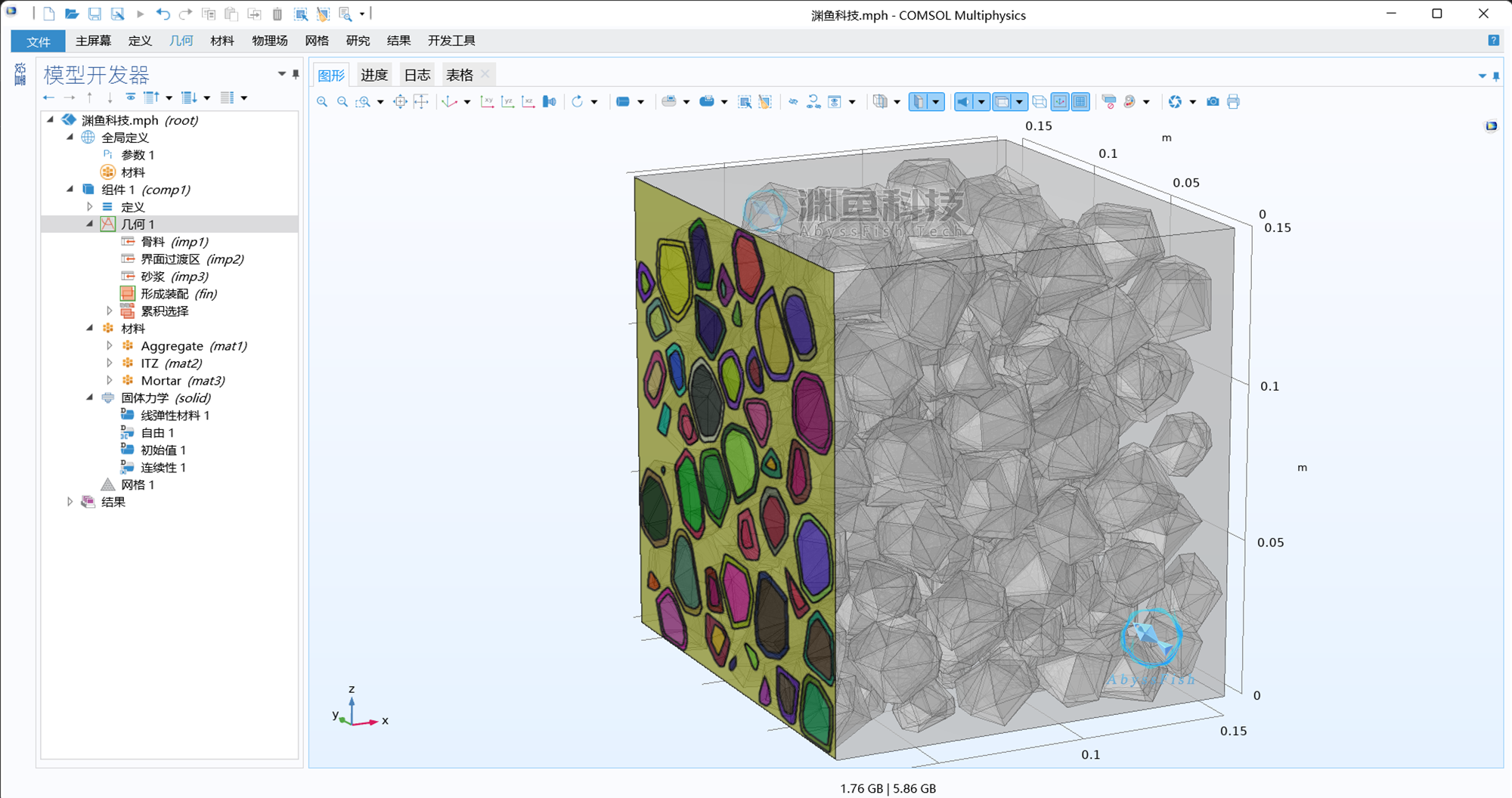

COMSOL中分别为骨料、ITZ和水泥砂浆指定材料属性。

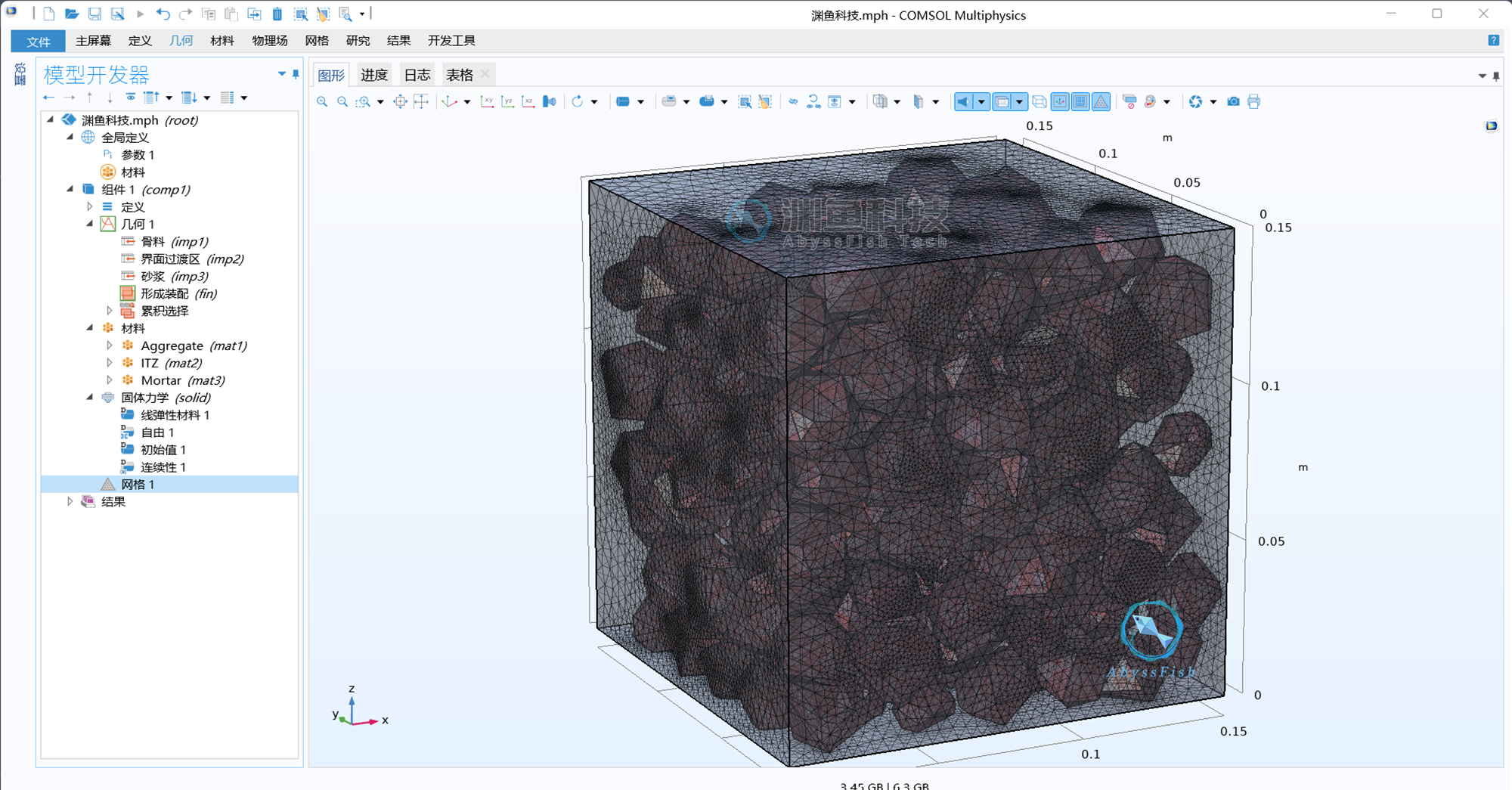

采用四面体网格对模型进行网格划分,单元大小设置为细化。


二次开发单元技术几何处理其他工艺建筑岩土多尺度多体动力学断裂结构基础试验装配ComsolAutoCAD
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-01-13
最近编辑:7月前
渊鱼
硕士 渊鱼科技
获赞 443粉丝 125文章 244课程 7
点赞
收藏
作者推荐

CAD多面体&过渡区密堆积3D插件

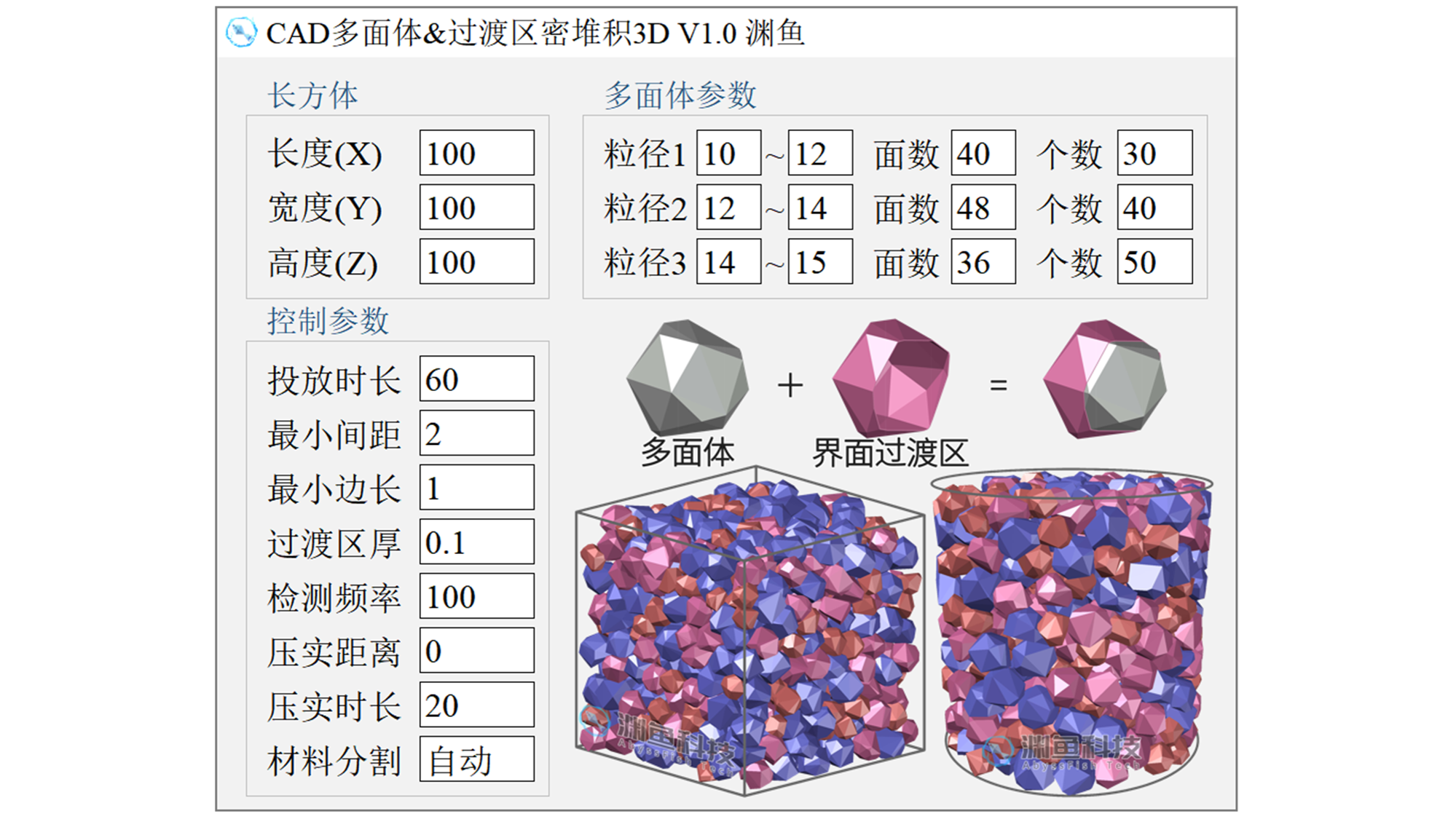

插件介绍CAD多面体&过渡区密堆积3D插件可在AutoCAD内建立带有界面过渡区的多面体重力密堆积三维几何模型。参数说明试件形状支持长方体及圆柱体,可通过更改形状参数实现两种试件的切换。长度、宽度、高度(圆柱体为直径、高度)分为坐标轴X,Y,Z方向的尺寸,建立的模型坐标原点在试件的左下角。插件可设置三组粒径范围,可设置每组多面体颗粒的面数及颗粒个数。每组颗粒及颗粒外侧的界面过渡区在CAD内均分图层绘制,方便批量管理。通过多面体面数参数的设置,可控制生成不同形状的颗粒。投放时长参数单位为秒,为进行堆积模拟的时间长度,到达设定的投放时间后,会进行下一步的压实操作。在投放过程中也可通过旋转视角,用鼠标对表面的多面体进行拖动。最小间距参数控制堆积过程中相接触的多面体之间的最小距离。最小边长参数可控制多面体中不会出现小于设定值的小边,需注意最小边长应小于多面体的粒径,否则可能出现无法建立多面体的情况。过渡区厚参数控制多面体外侧界面过渡区的厚度。检测频率参数控制在堆积过程中多面体间的碰撞检测频率,增大检测频率可以使密堆积模型更为精确,但会占用较高的计算资源。压实距离参数控制在堆积完成后对模型中颗粒分布的压实,当压实距离设置为0时,可保证多面体在模型上表面分布的均匀性。压实时长参数控制压实过程持续的时间长度,单位为秒。材料分割可选择自动与手动两种模式,自动模式下生成的模型中外侧基体、界面过渡区、多面体均不发生干涉;手动模式下外侧基体、界面过渡区、多面体构成内包关系。应用场景插件建立的多面体堆积模型可用于科研论文绘图渲染。模型也可导入ANSYS、ABAQUS、COMSOL、LS-DYNA等有限元软件,进行三维多面体骨料堆积及ITZ界面过渡区的混凝土细观建模,插件内置的几何优化算法可确保模型在有限元软件内实现高质量的网格划分。使用须知1、插件使用需注册,售价为单机许可价格;2、插件兼容Windows系统,运行需要安装AutoCAD(2010~2026及以上版本均可使用)。3、售后及技术支持请联系作者。样图实例可下载插件生成的模型样图,并进行其他软件的导入测试及模拟。(CAD2010文件)https://www.fangzhenxiu.com/blueprint/14102238/
