NVH 问题到底该从哪里下手？——Abaqus NVH 学习笔记（三）
前面已经知道，NVH 不是单纯的“减振降噪”，而是要让整车的振动和声音满足产品定位以及人的舒适性要求。但真正遇到一个 NVH 问题时，还有一个更实际的问题：到底应该从哪里开始分析？
是先看发动机？看车身？看声压？还是先加阻尼、加隔音材料？
继续往下梳理后，我觉得 NVH 里最值得先建立的不是某一种具体计算方法，而是一套非常基础的分析框架：
也就是：源—传播路径—接收者。
而在这条传播链之外，还必须始终带着另一个变量去看问题——频率。
先分清：振动到底是通过结构传，还是通过空气传
汽车中的 NVH 问题按照主要传播路径，可以大致分成两类：Structure-borne noise 和 Air-borne noise。
Structure-borne 可以理解成结构传递噪声。典型例子包括方向盘抖动、道路噪声以及车身低频轰鸣。比如发动机产生振动以后，能量可能经过悬置、副车架、车身，最后传到方向盘或者座椅：
这里主要的传播介质是固体结构。
一个容易误解的地方是，Structure-borne 并不等于最后只能表现成“振动”。例如 Body boom 最终听起来是车内“嗡、轰”的低频声音，但它的主要能量可能先通过车身结构传播，再由大面积板件振动推动空气形成声压，因此仍然可以属于结构传递问题。
Air-borne 则主要通过空气传播。风噪最容易理解，高速气流经过后视镜、A 柱、车门缝隙以后形成压力波动，再通过空气传到车内。发动机辐射噪声和排气噪声也属于这一类：虽然声源可能来自机械振动或者排气脉动，但从声源到接收者之间，主要传播介质已经变成了空气。
所以真正应该区分的不是：
“最后听到的是声音，还是感觉到的是振动？”
而是：
“能量主要沿什么路径从源传到了人？”
Source—Path—Receiver 为什么这么重要
一个完整的 NVH 问题，几乎都可以先拆成三个部分。
Source 是激励源。可能是发动机、轮胎路面作用、齿轮啮合、排气脉动，也可能是高速气流。
Path 是传播路径。可以通过发动机悬置、车架、车身这些结构传播，也可以通过车内外空气传播。
Receiver 则是最终接收响应的位置。汽车里最典型的 Receiver 其实就是人：耳朵听到声压，手感受到方向盘振动，身体感受到座椅和地板的振动。
因此，一个 NVH 问题最好不要只说：
“这里振动很大。”
而应该进一步问：
什么源，在什么频率，通过哪条路径，在什么位置产生了过大的响应？
这几个问题一旦弄清楚，后面的优化方向其实也就开始清楚了。
隔振和阻尼，其实不是一回事
如果主要是 Structure-borne path，常见的方法是 Isolation 和 Damping。
Isolation，也就是隔振，主要目的是降低 transmissibility。比如发动机仍然在振，但通过合理设计悬置，希望尽量少把振动传到车身。
所以隔振更接近：
不让能量容易传过去。
Damping 则不同，它是真正通过阻尼机制耗散机械振动能量。
所以可以简单理解为：
Isolation 管“传不传”，Damping 管“耗不耗”。
空气传播问题也有一个很类似的对应关系。
Barrier 主要负责阻挡、反射声能，相当于“不让声音过去”；而 Absorption 则利用多孔材料等机制真正耗散声学能量。
这样看就很容易形成一组对应关系：
但真正决定处理方法的，还有频率

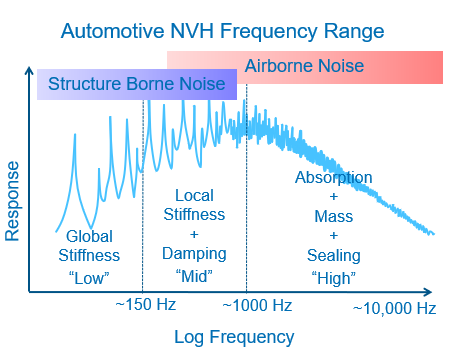

配图里还有一张很重要的 Automotive NVH Frequency Range 示意。
从低频到高频，依次出现了 Global Stiffness、Local Stiffness + Damping、Absorption + Mass + Sealing，并给出了大约 150 Hz、1000 Hz 和 10000 Hz 等频率标志。
这张图真正想表达的，并不是要记住几个绝对的频率分界，而是：
频率不同，起主要作用的物理机制不同，解决问题的方法也会跟着变化。
在较低频率，结构往往表现为大尺度整体振动，所以 Global Stiffness 很重要。此时的问题可能涉及整车弯曲、扭转或者较大的结构模态，单纯贴一点阻尼材料往往解决不了，可能真正需要调整横梁、纵梁、截面或者整体结构刚度。
频率继续提高以后，局部板件的振动逐渐重要起来。地板、防火墙、车门、顶棚等局部结构可能形成明显响应，这时 Local Stiffness + Damping 开始成为主要手段。
再往更高频发展，空气传播噪声的重要性增加，处理思路也逐渐转向 Absorption + Mass + Sealing：吸声、增加隔声质量以及改善车门、孔洞、接缝处的密封。
所以从低频到高频，其实可以看到一个很清楚的变化：
为什么频率是 NVH 里绕不开的变量
同样是“车里很吵”，30 Hz 的低频轰鸣和 3000 Hz 的高频风噪，绝对不是同一个问题。
前者可能需要检查结构模态、整体刚度以及结构—声腔耦合；后者更可能需要检查气动声源、密封、隔声和吸声。
因此我现在觉得，看到一个 NVH 问题，第一反应不应该是“加什么材料”，而应该先问：
频率是多少？源在哪里？主要通过结构还是空气传播？最终在哪个位置响应最大？
把这几个问题串起来，就是：
这套框架看起来很简单，但后面再学习模态分析、频率响应、结构—声学耦合甚至传递路径分析时，很多具体方法其实都可以重新放回这个框架里理解。
对我来说，这也是从“会做一个动力学分析”，慢慢走向“知道一个 NVH 问题为什么发生、应该在哪里解决”的开始。
以上内容是个人学习汽车 NVH 分析过程中的整理，属于学习记录性质。部分理解可能还比较粗浅，欢迎相关领域老师和同行交流指正。
