快速赋予结构厚度属性

前处理之快速赋予结构厚度属性

在薄壁结构有限元前处理中，多厚度装配模型手动逐个创建 PSHELL 属性效率低下，易出现人为录入错误。HyperMesh 内置两套原生厚度映射工具，可直接读取原始几何壁厚信息批量完成壳单元厚度赋值，无需二次开发脚本或外部插件，能够显著提升复杂薄壁模型的建模效率，两种工具可根据模型中面完备情况搭配使用

1、Midmesh Thickness

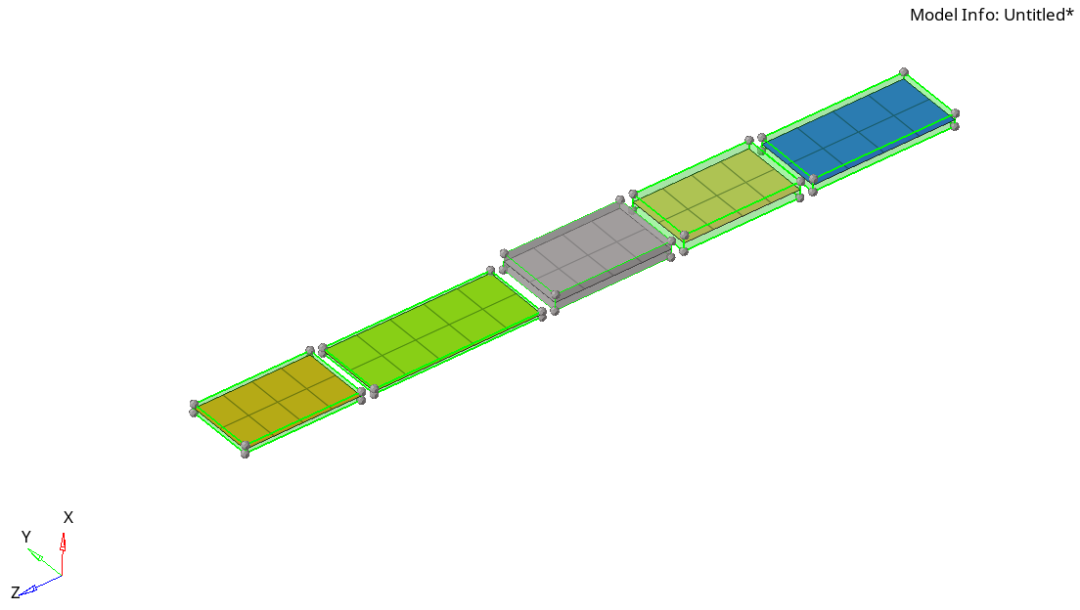

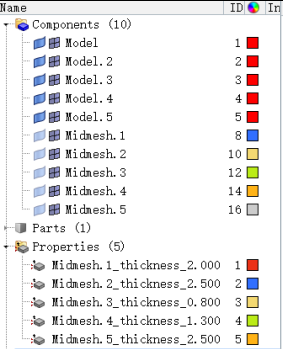

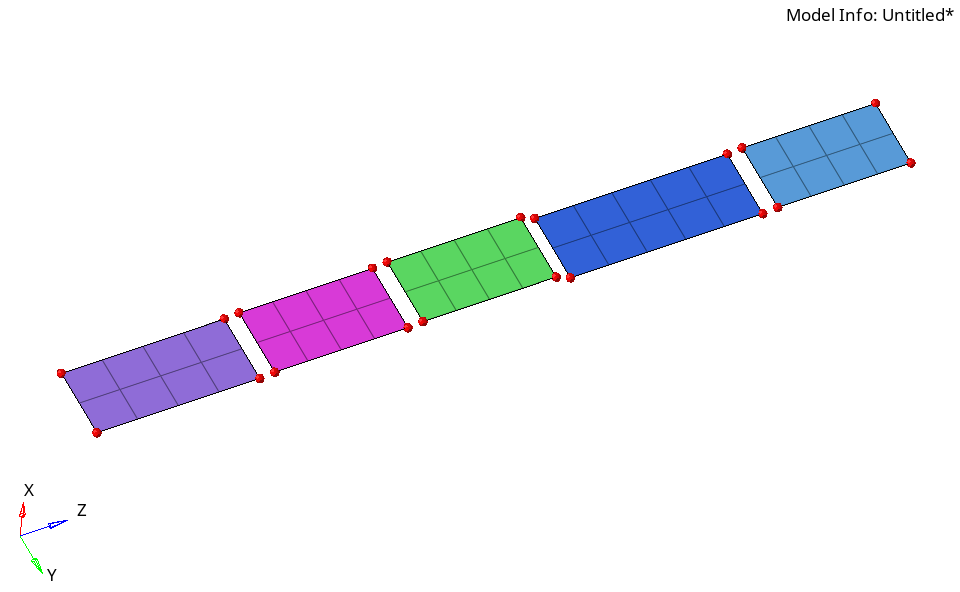

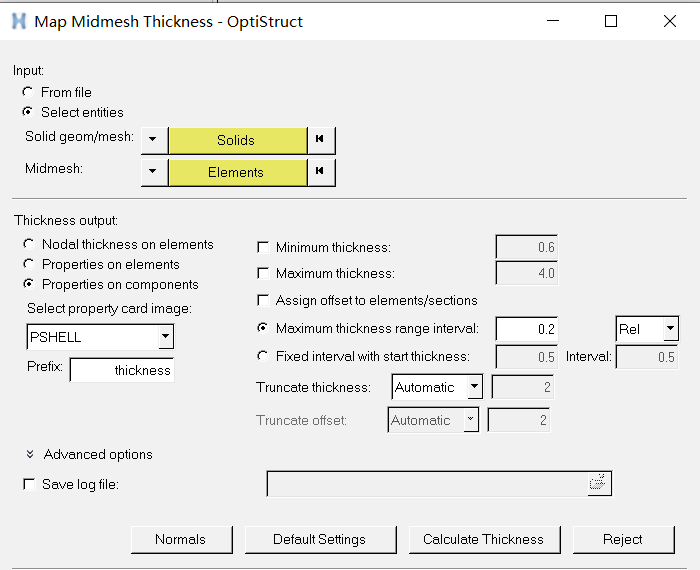

该工具依赖已生成的中面网格，适用于midmesh /batchmesh 流程同步抽取中面并划分 2D 壳网格的工况，可自动识别几何不同区域的壁厚，对多厚度零件批量完成厚度属性指派

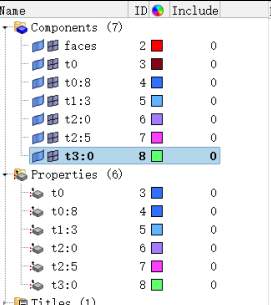

运行时，需创建名为t0的component，并赋予t0属性，另外一般建议将属性赋予到component方便管理

2、Midsurface Thickness

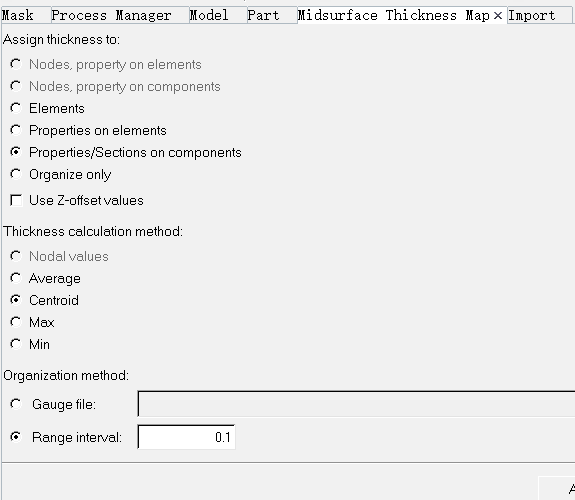

同时选取原始几何模型与待赋予厚度的目标 2D 网格作为输入对象。同样推荐采用属性赋予 component的模式
