用ABAQUS仿真Lamb波检测管道裂缝，精度竟能达到0.47%？

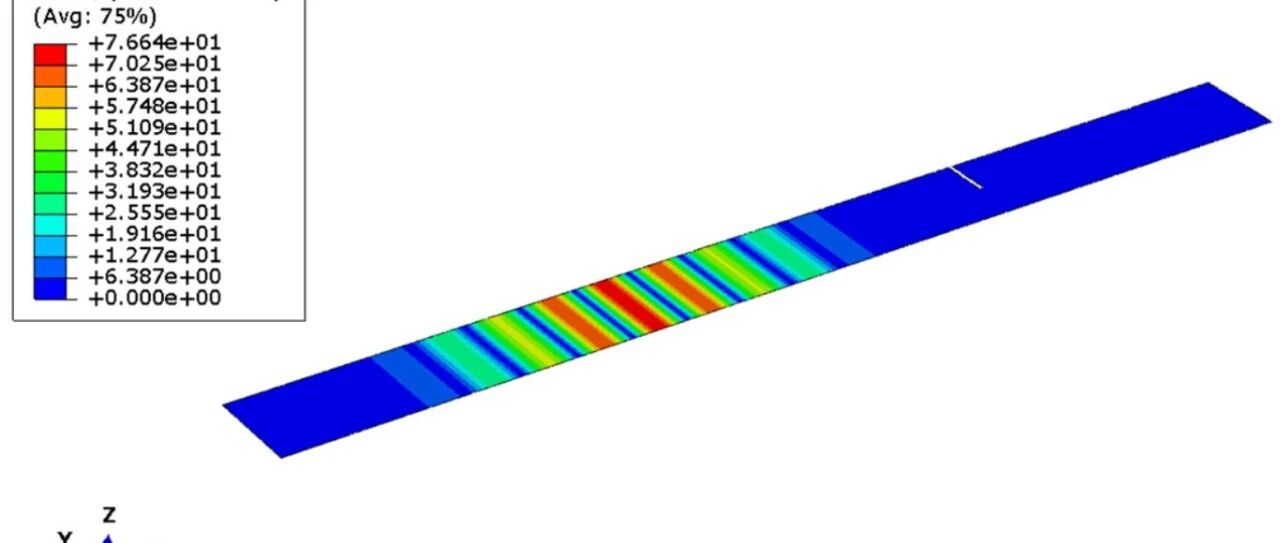

有限元分析结构健康监测ABAQUS管道安全超声导波一篇来自工程第一线的深度拆解：从建模思路到飞行时间法（ToF）的两种工程实现，再到多裂缝递归检测——全部有ABAQUS参数示例。ABAQUS仿真世界·约3800字·阅读约12分钟一、引言：管道检测，工程师的"心头痛"做了这么多年压力容器与管道项目，最让我后背发凉的，不是设计阶段的强度不足，而是那些运行了10年、15年的老管道——你永远不知道它们的肚子里藏着什么样的裂缝。石油、天然气、水力输送管网，少则几十公里，多则跨省跨国。传统做法是定期停线、人工超声或射线探伤，费时费力不说，还有大量盲区。等发现问题，要么早就泄漏，要么已经到了必须大修的地步。这就是结构健康监测（SHM，StructuralHealthMonitoring）这个方向近年来越来越热的核心原因——让管道"自己说话"，用传感器和波形信号替代人工逐段排查。今天要和大家拆解的这篇研究，核心工具就是ABAQUS/CAE。研究者用有限元方法仿真了Lamb波在钢管中的传播行为，结合飞行时间法（ToF）的两种工程实现，实现了表面裂缝的位置定位，最优精度达到0.47%误差。更难得的是，他们还解决了多裂缝场景下的递归检测问题。核心价值：本文完整复现了一套"ABAQUS建模→波形提取→损伤定位"的SHM仿真流程，对做结构健康监测、无损检测（NDT）或管道完整性评估的工程师，具有很强的参考价值。二、技术背景：超声导波为什么适合管道检测？先简单科普一下。超声波有很多种，用于管道长距离检测的主要是超声导波（UltrasonicGuidedWave，UGW），其中对薄壁结构（如管道壁）最常见的形式就是Lamb波。Lamb波的核心优势在于：它能沿结构"跑"很长距离，而且遇到裂缝、腐蚀、壁厚变化时会发生反射、散射，信号特征明显变化。用一个比喻——就像你在水面敲一下，涟漪会向四面八方传播；如果水面有障碍物，涟漪碰到后会反弹，这个反弹的时间和幅度就告诉你障碍物在哪里。超声导波在管道中传播的示意图：激励源→导波沿管壁传播→裂缝处产生反射波→传感器接收Lamb波在管道中分为三类模式：对称纵向模式L(0,m)、扭转模式T(0,m)和非对称弯曲模式F(n,m)。不同频率、不同模式的波，对不同类型损伤的敏感度不同，这也是SHM参数设计的核心挑战。三、ABAQUS建模全流程拆解3.1几何与材料参数研究中建立了一根三维实体管段模型，几何和材料参数如下：参数数值说明管道总长2000mm仿真段长度外径70mm壁厚4mm薄壁结构，适合Lamb波材料碳钢来自实际生产证书弹性模量~206GPa典型碳钢值泊松比~0.3密度~7850kg/m³3.2网格划分策略单元类型选用C3D8R（8节点线性六面体，减缩积分）。这是ABAQUS中显式动力分析的经典选择，计算效率高，对波传播问题表现稳定。网格最大边长设置为5mm。这是平衡精度与效率的关键参数。老工程师经验：为什么选5mm？导波仿真中，网格尺寸需满足"每个波长至少10个单元"的原则。对于70kHz激励、波速约5431m/s的场景，波长λ=5431/70000≈77.6mm，5mm网格覆盖约15个单元/波长，完全满足精度要求。过细的网格（如2mm）会让计算时间暴增3-4倍，而对于5mm量级以上的损伤，精度提升并不显著。ABAQUS中钢管网格划分截图3.3求解器选择：Explicit还是Standard？波传播问题是典型的高频瞬态动力问题，必须用ABAQUS/Explicit（显式动力学），而不是Standard隐式求解器。原因很简单：导波频率高（几十kHz量级），隐式求解需要在每个时间步迭代收敛，效率极低；显式求解则无需迭代，天然适合冲击与波传播场景。**ABAQUS/Explicit关键参数设置示例*Step,name=Wave_Propagation,nlgeom=NO*Dynamic,Explicit,0.0005!!总分析时间0.5ms*BulkViscosity0.06,1.2!!体积粘性系数（默认值，抑制伪波动）**时间增量控制（Newmark准则）**Δt<1/(20×Fmax)=1/(20×70000)≈0.71μs**本研究取Δt=0.05μs（保守选取，确保精度）*FixedMassScaling,factor=1.03.4时间增量的关键判断准则这是很多初学者容易踩坑的地方。ABAQUSExplicit的时间增量选取，对于导波仿真有双重约束：Δt<1/(20×F_max)本研究最高激励频率F_max=70kHz，因此理论上限为0.71μs。研究者选取0.05μs，比理论上限保守14倍以上，这保证了波形细节的完整捕捉。常见踩坑：时间增量选太大曾经有同事在做管道波传播仿真时，随手选了1μs的时间增量，结果波形出现严重"锯齿"，误以为是损伤信号。实际上是时间分辨率不足导致的数值伪影。记住：高频导波仿真里，时间增量宁可选小，不要图省时间。3.5激励信号：Hanning窗调制正弦波研究采用Hanning窗函数调制的正弦波作为激励信号，在时域进行归一化处理（幅值范围−1到1）。Hanning窗的优势是频域旁瓣小，激励信号频率成分集中，减少多模态混叠带来的信号分析难度。归一化激励波形时域图：中心频率70kHz、Hanning窗调制5周期正弦波示意3.6传感器布置方案研究在管道外壁按圆周分布布置了虚拟应变传感器（加速度传感器），分三组：📍G1传感器组距管道起点400mm，位于裂缝上游，S1-S16共16个传感器均匀分布圆周📍G2传感器组距管道起点900mm，靠近裂缝（裂缝在950mm处），S17-S32📍G3传感器组距管道起点1100mm，位于裂缝下游，S33-S48裂缝距起点950mm，圆周方向设置了8个损伤案例，径向角度分别为22.5°、45°、67.5°、90°，最大深度3mm，纵向宽度2mm。这种设计非常工程化——模拟了真实管道中不同位置、不同尺寸的典型表面裂缝。四、模型验证：和实验数据对比这一步是整篇研究可信度的基础。研究者将ABAQUS仿真结果与文献中的PZT压电阵列实验数据进行了对标。验证方式：在管道起点施加超声脉冲，在距起点1000mm处布置传感器，对比位移时程曲线。仿真vs实验对比图：左列为ABAQUS仿真位移时程，右列为PZT实验位移时程，两者峰值到达时间与波形包络高度一致结果显示，仿真波形与实验数据高度吻合，主要波包的到达时间误差在1%以内，验证了模型的有效性。这种"先验证、再分析"的工作流程，是任何严肃的CAE分析都应该遵守的基本规范。五、核心算法：飞行时间法（ToF）的两种工程实现损伤定位的核心算法是飞行时间法（TimeofFlight，ToF）。原理直白：已知波速，测量波从激励点到损伤位置再反射回来的时间，就能算出损伤距离。损伤距离d=(v×Δt)/2其中v是导波波速（本研究实测约5431m/s），Δt是从激励到接收到反射波的时间差。5.1方法一：健康-损伤差分法健康管道波形−损伤管道波形→差分信号→首次偏差时刻→裂缝位置具体做法：提取同一传感器在健康管道和损伤管道下的加速度时程，取绝对差值，找到差值首次超过阈值的时刻t₁，计算d=v×t₁/2（因为波要从激励点到裂缝再反射回来，走了两倍距离）。S17传感器处：健康管道（蓝线）vs损伤管道（橙线）加速度时程对比，及其绝对差值曲线，标注首次偏差时刻精度结果：G1传感器组（距起点400mm）检测误差不超过0.84%；G2传感器组（紧靠裂缝）误差最高9.7%，但当选取两个传感器取最小值时，降低到5.2%。工程洞见：为什么远传感器反而更准？很多人会觉得越靠近损伤，检测越准。但这里有个反直觉的现象：G1传感器（400mm处）比G2（900mm，紧靠950mm裂缝）精度更高。原因在于：反射波需要足够的"传播路径"才能和直达波分离开来，过近的传感器会导致两者在时域上严重叠加，难以提取首次偏差时刻。这是Lamb波SHM系统中传感器布局的核心设计原则之一。5.2方法二：双传感器差分法损伤管道传感器A−损伤管道传感器B→双传感器差分→时差×波速→裂缝位置方法二完全不需要健康基线数据，只需在损伤管道上选两个传感器，利用反射波到达两者的时间差来定位损伤。这一点在工程实践中非常重要——很多老管道根本没有历史基线数据，方法一就无从下手。以传感器S17和S25（对角线对称位置）为例，绝对差值在0.185ms出现峰值，对应距离1005mm，误差仅0.5%。方法是否需要基线G1组最大误差G2组最大误差适用场景方法一（健康-损伤差分）需要0.84%9.7%有基线数据的新管道方法二（双传感器差分）不需要2.62%2.09%无基线数据的在役管道引入三传感器组合（取最小距离）后，两种方法的误差进一步降低。六、进阶：裂缝圆周位置定位与多裂缝检测6.1裂缝周向中心定位确定裂缝的轴向位置只是第一步，更难的是判断裂缝"绕着管道圆周"在哪个角度。研究提出了一种抛物线拟合法：对圆周上每个传感器的检测误差值作图，用二次曲线拟合，曲线顶点对应的角度即为裂缝中心位置。在8个损伤案例中，该方法的最大误差为1.13%，表现优秀。6.2多裂缝的递归检测策略这是研究中最有工程价值的创新点。实际管道往往不止一处损伤，多裂缝的相互干扰是检测难题。研究提出的策略是：第一步：用ToF方法定位第一条裂缝第二步：在ABAQUS中建立含第一条裂缝的仿真模型，作为新的"健康基线"第三步：用新基线与真实双裂缝信号做差分，定位第二条裂缝以此类推，可推广到N条裂缝双裂缝检测示意：传感器S33处，双裂缝管道波形vs单裂缝基线波形的绝对差值，0.3ms后出现第二裂缝反射偏差测试结果：G3传感器组检测第二条裂缝的最大误差为3.5%，G2组误差更小。注意G1组误差反而增大，原因是反射波经过第一条裂缝后被二次反射，信号路径复杂，这是多裂缝场景中传感器选择需要特别注意的问题。单裂缝检测最优精度0.47%方法一，S17传感器正对裂缝多裂缝检测最大误差3.5%第二裂缝，G3传感器组七、实战踩坑：犯过的错误这里结合自己做管道完整性仿真项目的经验，补充三条"教训级"洞见：坑一：边界反射的影响。ABAQUS模型两端如果直接截断，端部的波反射会在信号里产生额外的"假损伤"特征。处理方式是在管道两端设置无反射边界（AbsorbingBoundary），或者将模型足够长，确保端部反射波在分析时间窗内不会干扰目标信号。坑二：PZT换能器建模方式。本研究用剪切型压电元件模拟PZT激励。很多工程师直接用集中力代替，这在低频场景可以，但在70kHz以上，换能器的面积效应对激发的波型有显著影响，建议至少用分布力或壳单元耦合建模。坑三：加速度vs位移传感器输出。研究特别指出选择加速度响应作为传感器输出，原因是加速度对高频波动更敏感，信噪比更好。我早期项目里一直用位移输出，在分析微小损伤时信号差异被噪声淹没，后来改成加速度输出后，识别率明显提升。八、工程应用场景与选型建议🛢油气长输管道方法二（无需基线）优先，配合智能清管器上的传感器阵列，实现在役检测💧城市供水管网埋地管道无法逐段开挖，导波SHM可定期发射信号，锁定疑似损伤区段再局部开挖✈航空液压管路壁薄频率高，需要更高频激励（200kHz+），ABAQUS建模思路完全相同，注意网格需进一步细化⚡核电管道对检测精度要求极高，建议方法一与方法二并行使用，互相校验场景特征推荐方法传感器布置建议有历史健康数据方法一优先传感器距损伤≥300mm无基线数据、在役老管道方法二优先选圆周对称两传感器已知存在多处损伤递归策略均匀分布多组传感器，G2/G3优先需要定位损伤圆周角度抛物线拟合密集圆周分布，16点以上来源：ABAQUS仿真世界
