用ABAQUS仿真Lamb波检测管道裂缝，精度竟能达到0.47%？
一篇来自工程第一线的深度拆解：从建模思路到飞行时间法（ToF）的两种工程实现，再到多裂缝递归检测——全部有ABAQUS参数示例。
一、引言：管道检测，工程师的"心头痛"
做了这么多年压力容器与管道项目，最让我后背发凉的，不是设计阶段的强度不足，而是那些运行了10年、15年的老管道——你永远不知道它们的肚子里藏着什么样的裂缝。
石油、天然气、水力输送管网，少则几十公里，多则跨省跨国。传统做法是定期停线、人工超声或射线探伤，费时费力不说，还有大量盲区。等发现问题，要么早就泄漏，要么已经到了必须大修的地步。
这就是结构健康监测（SHM，Structural Health Monitoring）这个方向近年来越来越热的核心原因——让管道"自己说话"，用传感器和波形信号替代人工逐段排查。
今天要和大家拆解的这篇研究，核心工具就是ABAQUS/CAE。研究者用有限元方法仿真了Lamb波在钢管中的传播行为，结合飞行时间法（ToF）的两种工程实现，实现了表面裂缝的位置定位，最优精度达到0.47%误差。更难得的是，他们还解决了多裂缝场景下的递归检测问题。
核心价值：本文完整复现了一套"ABAQUS建模 → 波形提取 → 损伤定位"的SHM仿真流程，对做结构健康监测、无损检测（NDT）或管道完整性评估的工程师，具有很强的参考价值。
二、技术背景：超声导波为什么适合管道检测？
先简单科普一下。超声波有很多种，用于管道长距离检测的主要是超声导波（Ultrasonic Guided Wave，UGW），其中对薄壁结构（如管道壁）最常见的形式就是Lamb波。
Lamb波的核心优势在于：它能沿结构"跑"很长距离，而且遇到裂缝、腐蚀、壁厚变化时会发生反射、散射，信号特征明显变化。用一个比喻——就像你在水面敲一下，涟漪会向四面八方传播；如果水面有障碍物，涟漪碰到后会反弹，这个反弹的时间和幅度就告诉你障碍物在哪里。
Lamb波在管道中分为三类模式：对称纵向模式 L(0,m)、扭转模式 T(0,m) 和非对称弯曲模式 F(n,m)。不同频率、不同模式的波，对不同类型损伤的敏感度不同，这也是SHM参数设计的核心挑战。
三、ABAQUS建模全流程拆解
3.1 几何与材料参数

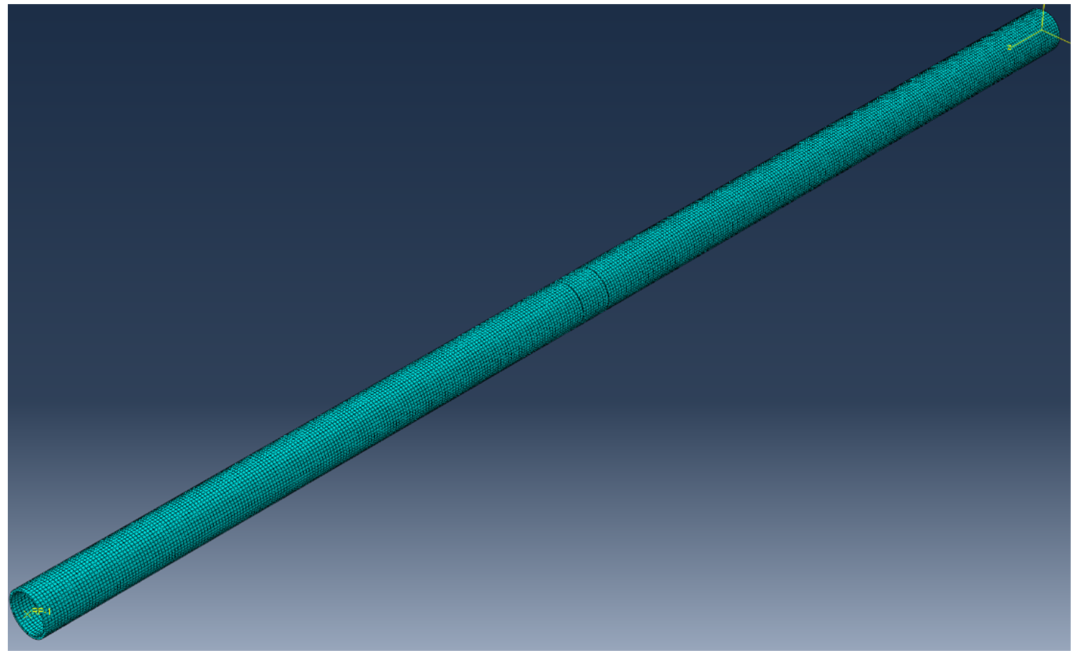

研究中建立了一根三维实体管段模型，几何和材料参数如下：
3.2 网格划分策略
单元类型选用 C3D8R（8节点线性六面体，减缩积分）。这是ABAQUS中显式动力分析的经典选择，计算效率高，对波传播问题表现稳定。
网格最大边长设置为 5 mm。这是平衡精度与效率的关键参数。
导波仿真中，网格尺寸需满足"每个波长至少10个单元"的原则。对于70 kHz激励、波速约5431 m/s的场景，波长 λ = 5431/70000 ≈ 77.6 mm，5 mm网格覆盖约15个单元/波长，完全满足精度要求。过细的网格（如2 mm）会让计算时间暴增3-4倍，而对于5 mm量级以上的损伤，精度提升并不显著。
3.3 求解器选择：Explicit还是Standard？
波传播问题是典型的高频瞬态动力问题，必须用ABAQUS/Explicit（显式动力学），而不是Standard隐式求解器。原因很简单：导波频率高（几十kHz量级），隐式求解需要在每个时间步迭代收敛，效率极低；显式求解则无需迭代，天然适合冲击与波传播场景。
*Step, name=Wave_Propagation, nlgeom=NO
*Dynamic, Explicit
, 0.0005 !! 总分析时间 0.5 ms
*Bulk Viscosity
0.06, 1.2 !! 体积粘性系数（默认值，抑制伪波动）
** 时间增量控制（Newmark准则）
** Δt < 1/(20 × Fmax) = 1/(20 × 70000) ≈ 0.71 μs
** 本研究取 Δt = 0.05 μs（保守选取，确保精度）
*Fixed Mass Scaling, factor=1.0
3.4 时间增量的关键判断准则
这是很多初学者容易踩坑的地方。ABAQUS Explicit的时间增量选取，对于导波仿真有双重约束：
本研究最高激励频率 F_max = 70 kHz，因此理论上限为 0.71 μs。研究者选取 0.05 μs，比理论上限保守14倍以上，这保证了波形细节的完整捕捉。
曾经有同事在做管道波传播仿真时，随手选了1 μs的时间增量，结果波形出现严重"锯齿"，误以为是损伤信号。实际上是时间分辨率不足导致的数值伪影。记住：高频导波仿真里，时间增量宁可选小，不要图省时间。

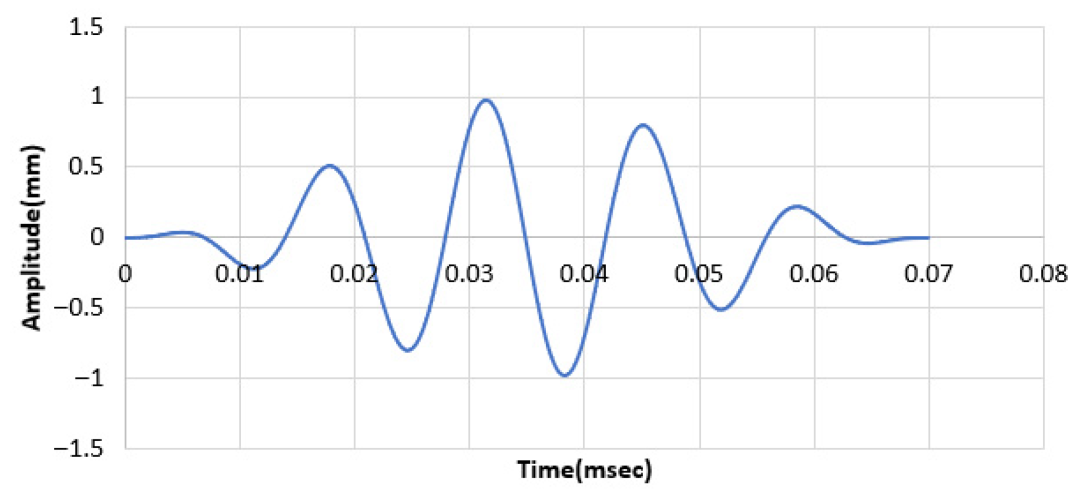

3.5 激励信号：Hanning窗调制正弦波
研究采用Hanning窗函数调制的正弦波作为激励信号，在时域进行归一化处理（幅值范围 −1 到 1）。Hanning窗的优势是频域旁瓣小，激励信号频率成分集中，减少多模态混叠带来的信号分析难度。

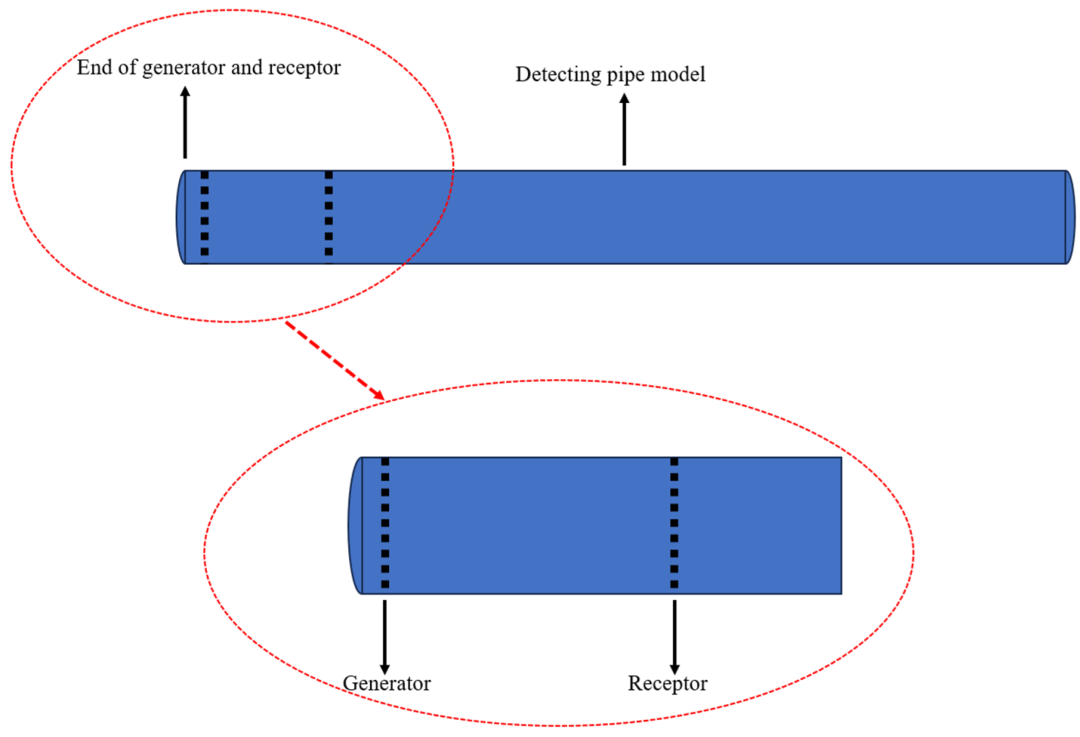

3.6 传感器布置方案
研究在管道外壁按圆周分布布置了虚拟应变传感器（加速度传感器），分三组：
裂缝距起点 950 mm，圆周方向设置了8个损伤案例，径向角度分别为 22.5°、45°、67.5°、90°，最大深度 3 mm，纵向宽度 2 mm。这种设计非常工程化——模拟了真实管道中不同位置、不同尺寸的典型表面裂缝。
四、模型验证：和实验数据对比
这一步是整篇研究可信度的基础。研究者将ABAQUS仿真结果与文献中的PZT压电阵列实验数据进行了对标。

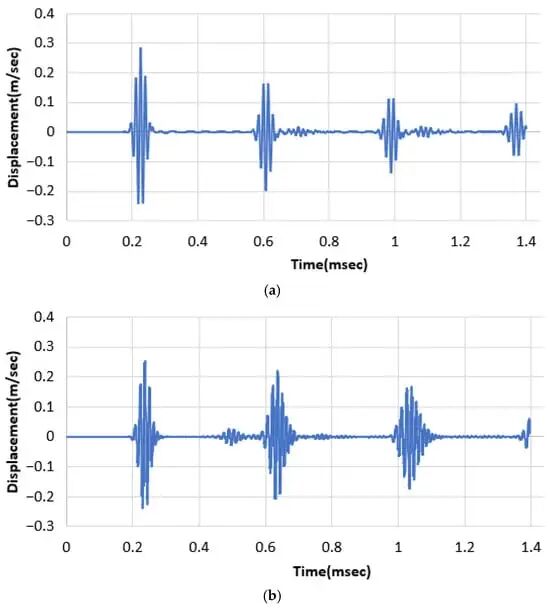

验证方式：在管道起点施加超声脉冲，在距起点 1000 mm 处布置传感器，对比位移时程曲线。
结果显示，仿真波形与实验数据高度吻合，主要波包的到达时间误差在1%以内，验证了模型的有效性。这种"先验证、再分析"的工作流程，是任何严肃的CAE分析都应该遵守的基本规范。
五、核心算法：飞行时间法（ToF）的两种工程实现
损伤定位的核心算法是飞行时间法（Time of Flight，ToF）。原理直白：已知波速，测量波从激励点到损伤位置再反射回来的时间，就能算出损伤距离。
其中 v 是导波波速（本研究实测约 5431 m/s），Δt 是从激励到接收到反射波的时间差。
5.1 方法一：健康-损伤差分法

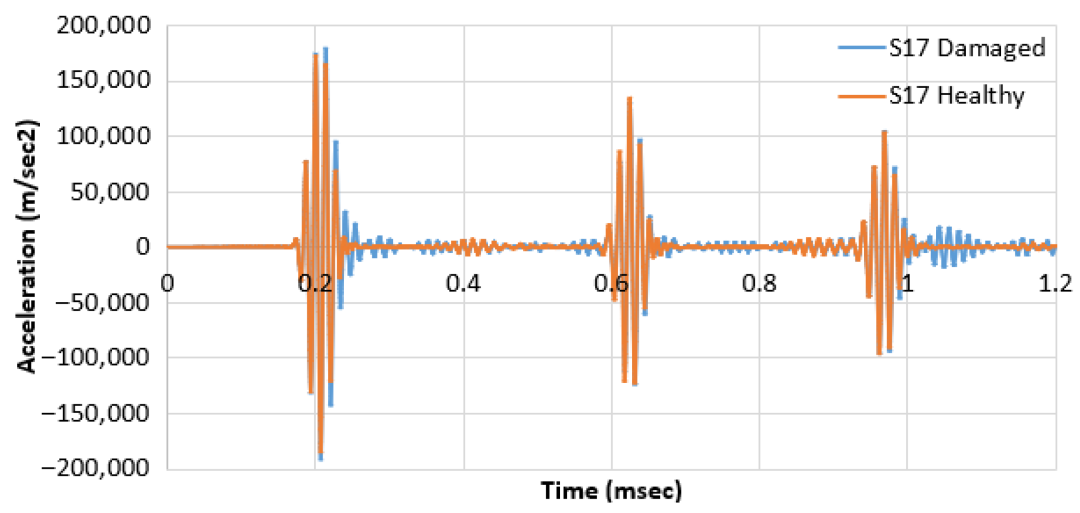

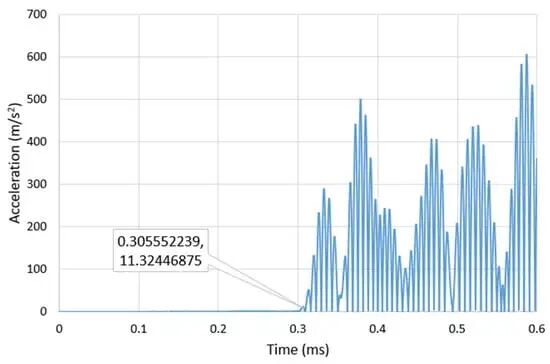

具体做法：提取同一传感器在健康管道和损伤管道下的加速度时程，取绝对差值，找到差值首次超过阈值的时刻 t₁，计算 d = v × t₁ / 2（因为波要从激励点到裂缝再反射回来，走了两倍距离）。
精度结果：G1传感器组（距起点400 mm）检测误差不超过0.84%；G2传感器组（紧靠裂缝）误差最高9.7%，但当选取两个传感器取最小值时，降低到5.2%。
很多人会觉得越靠近损伤，检测越准。但这里有个反直觉的现象：G1传感器（400 mm处）比G2（900 mm，紧靠950 mm裂缝）精度更高。原因在于：反射波需要足够的"传播路径"才能和直达波分离开来，过近的传感器会导致两者在时域上严重叠加，难以提取首次偏差时刻。这是Lamb波SHM系统中传感器布局的核心设计原则之一。
5.2 方法二：双传感器差分法
方法二完全不需要健康基线数据，只需在损伤管道上选两个传感器，利用反射波到达两者的时间差来定位损伤。这一点在工程实践中非常重要——很多老管道根本没有历史基线数据，方法一就无从下手。
以传感器S17和S25（对角线对称位置）为例，绝对差值在 0.185 ms 出现峰值，对应距离 1005 mm，误差仅 0.5%。
| 需要 | 0.84% | 9.7% | ||
| 不需要 | 2.62% | 2.09% |
引入三传感器组合（取最小距离）后，两种方法的误差进一步降低。
六、进阶：裂缝圆周位置定位与多裂缝检测
6.1 裂缝周向中心定位
确定裂缝的轴向位置只是第一步，更难的是判断裂缝"绕着管道圆周"在哪个角度。研究提出了一种抛物线拟合法：对圆周上每个传感器的检测误差值作图，用二次曲线拟合，曲线顶点对应的角度即为裂缝中心位置。
在8个损伤案例中，该方法的最大误差为 1.13%，表现优秀。
6.2 多裂缝的递归检测策略
这是研究中最有工程价值的创新点。实际管道往往不止一处损伤，多裂缝的相互干扰是检测难题。研究提出的策略是：
第一步：用ToF方法定位第一条裂缝
第二步：在ABAQUS中建立含第一条裂缝的仿真模型，作为新的"健康基线"
第三步：用新基线与真实双裂缝信号做差分，定位第二条裂缝
以此类推，可推广到N条裂缝
测试结果：G3传感器组检测第二条裂缝的最大误差为 3.5%，G2组误差更小。注意G1组误差反而增大，原因是反射波经过第一条裂缝后被二次反射，信号路径复杂，这是多裂缝场景中传感器选择需要特别注意的问题。
七、实战踩坑：犯过的错误
这里结合自己做管道完整性仿真项目的经验，补充三条"教训级"洞见：
坑一：边界反射的影响。ABAQUS模型两端如果直接截断，端部的波反射会在信号里产生额外的"假损伤"特征。处理方式是在管道两端设置无反射边界（Absorbing Boundary），或者将模型足够长，确保端部反射波在分析时间窗内不会干扰目标信号。
坑二：PZT换能器建模方式。本研究用剪切型压电元件模拟PZT激励。很多工程师直接用集中力代替，这在低频场景可以，但在70 kHz以上，换能器的面积效应对激发的波型有显著影响，建议至少用分布力或壳单元耦合建模。
坑三：加速度 vs 位移传感器输出。研究特别指出选择加速度响应作为传感器输出，原因是加速度对高频波动更敏感，信噪比更好。我早期项目里一直用位移输出，在分析微小损伤时信号差异被噪声淹没，后来改成加速度输出后，识别率明显提升。
