在装配中京城会用到螺栓等标准件，SW附带的会有Toolbox，里面包含有大多数的标准件文件，可以直接调用出来进行试用，随即出现的问题就是，经常调用零部件但是里面不包含零件属性，每次都要手动输入一下，就挺麻烦的…

本次呢给大家带来了将Toolbox文件导成本地带属性的文件。

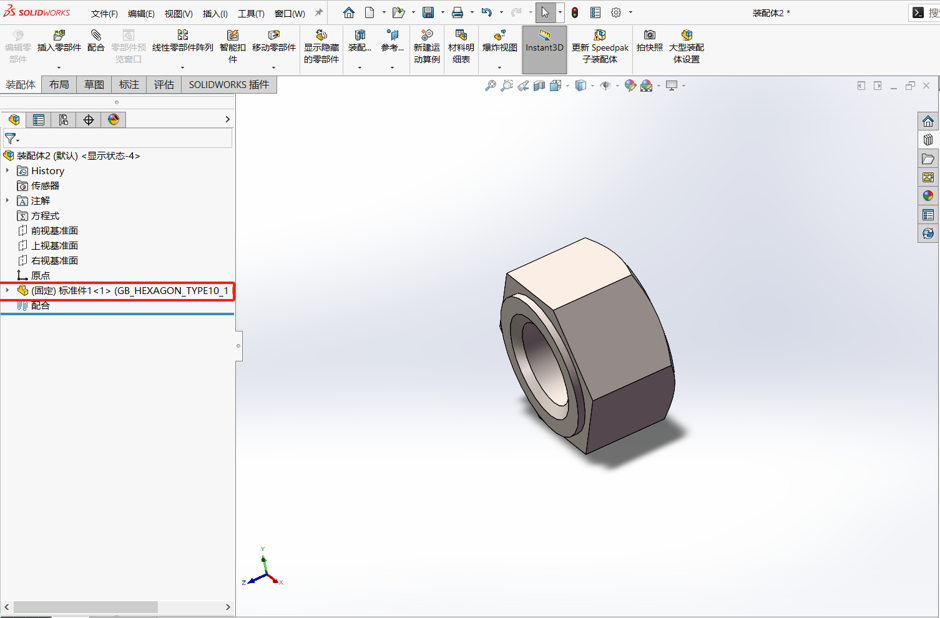

大家都知道，Toolbox零件会在装配体中带有🔩标识，所以整理标准件首先要把Toolbox零件转化为普通零件。

通过以下方法可以更改零件模式：

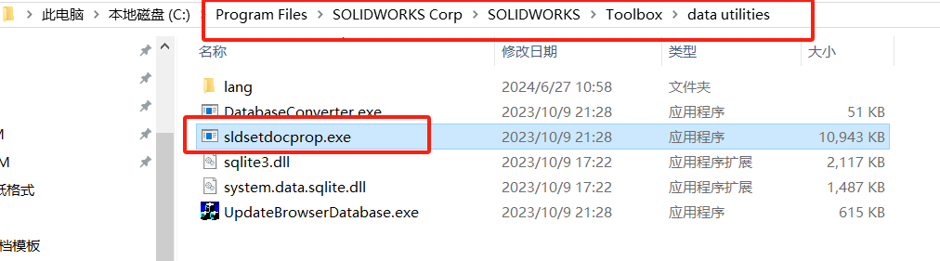

打开以下，路径文件：

打开程序后里面的内容是这样的

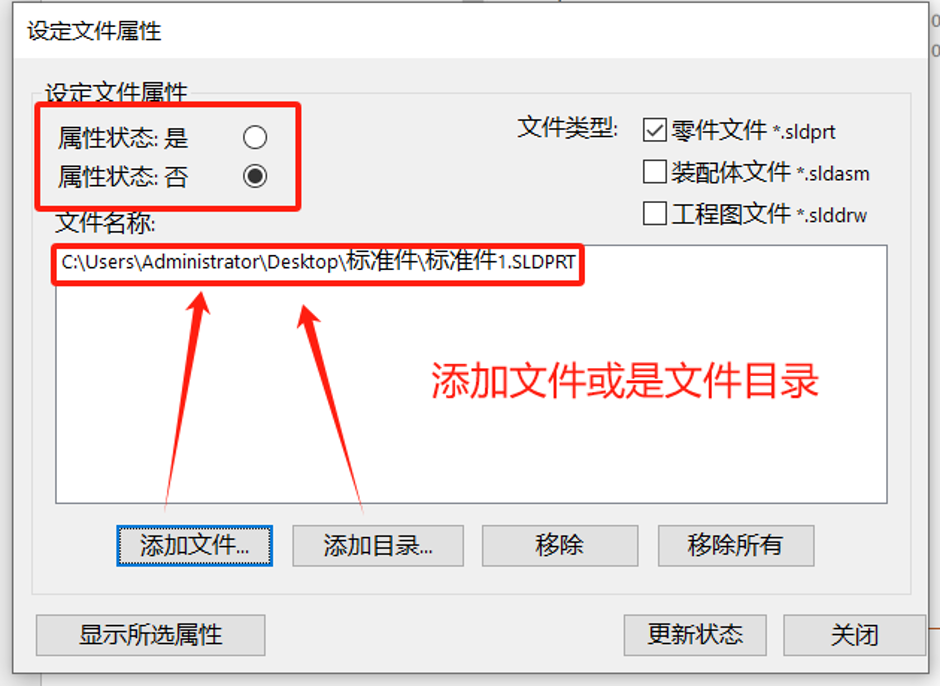

选择需要添加转换的文件或是文件目录

在属性状态中选择否，选择需要转换的文件类型，点击更新状态，即可将toolbox零件转化为普通零件。

如下：

将多配置的Toolbox零件转存为单配置形式

为方便后期管理，多配置的ToolBox 文件强烈建议转化为单配置。

若文件为单配置文件可以跳过这一小节

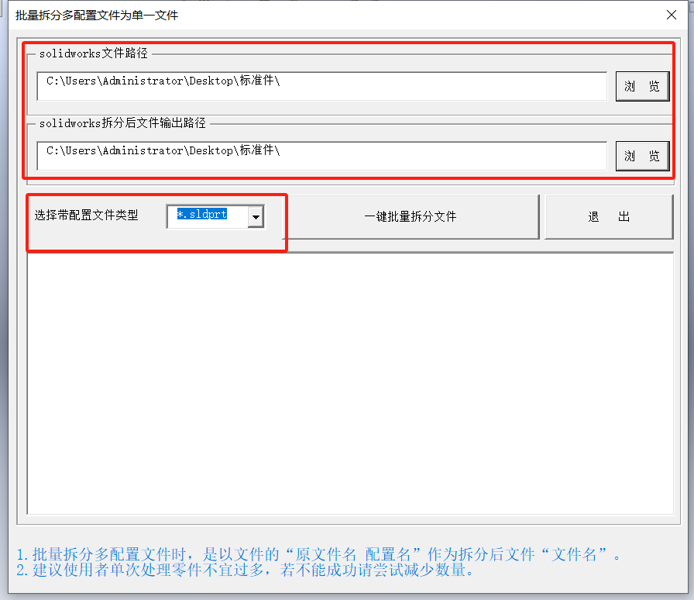

通过宏文件可以将一个多配置文件转化为单一配置保存的零件

（宏程序可以关注私信）

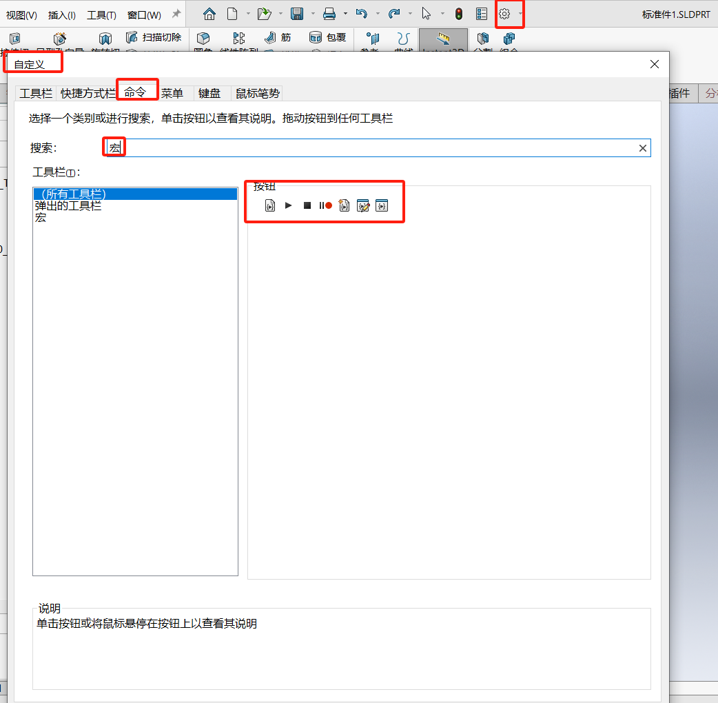

在SW的设置-自定义-命令-搜索“宏”

可以添加相关的宏按钮
