干货 | 一文读懂铝、镁、锌、钛四大轻合金

现在的汽车、航空、消费电子等行业，轻量化的需求越来越多，铝合金、镁合金、锌合金以及钛合金，便是四大主力的轻合金材料。本文将从力学性能、阳极氧化与表面处理、异种金属电化学腐蚀防范聊一聊这四种合金材料。

一、 四大合金综合性能横向对比

在产品结构设计的初期，选材往往是一场关于重量、强度、加工难度与成本的多方博弈：

• 钛合金（Ti）：凭借极致的硬度和抗拉强度立于金字塔尖，且具备天然的生物相容性，但昂贵的成本与极高的加工难度（切削回弹大、易粘刀）限制了其普及度。

• 镁合金（Mg）：作为实用结构金属中的“轻量化王者”，密度仅为铝的 68%，且拥有远超其他金属的滞弹吸震性能与电磁屏蔽能力，是追求大尺寸轻量化（如笔记本外壳、机箱背板）的首选。

• 铝合金（Al）：综合力学性能最均衡、供应链与加工工艺最成熟的“工业基石”。

• 锌合金（Zn）：虽然比重最大、比强度偏低，但由于其熔点低（385℃）、流动性极佳，是压铸复杂精密造型与高亮电镀件的不二之选。

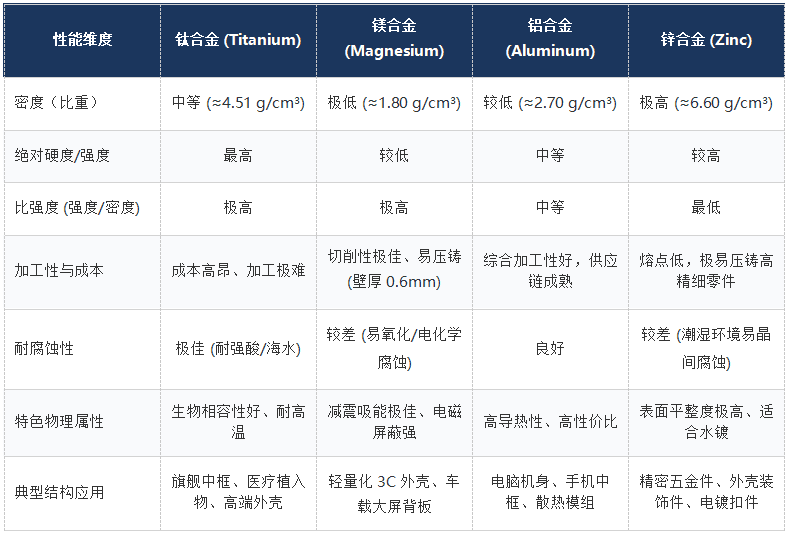

4种合金核心性能对比表

二、 阳极氧化与表面处理工艺

表面处理不仅赋予产品外观色彩，更决定了防腐蚀、抗指纹和耐磨损性能。不同合金因其电化学特性的差异，在表面处理路径上呈现出截然不同的方向。

1. 阳极氧化（Anodizing）在四种合金中的实现

• 铝合金（阳极氧化的黄金标准）：铝合金在硫酸体系下生成的氧化膜具备蜂窝状的多孔结构，这使得其对染料有极强的吸附力。经封孔（Sealing）处理后，能呈现出极具金属质感且鲜艳饱和的色彩。

• 镁合金（以微弧氧化为主）：普通阳极氧化在镁合金表面形成的膜层疏松且多孔。目前工业界多采用微弧氧化（PEO/MAO），利用高压电晕放电在金属表面瞬间产生高温，形成一层类陶瓷质感的氧化物。其耐磨与防腐性能优异，但表面多呈现微观多孔感，发色 色彩较偏向米白、灰黑等深沉色系。

• 钛合金（光的物理干涉发色）：钛合金的阳极氧化无需使用任何化学染料。在电解液中通过调整控制电压（15V~100V），可以精准控制钛表面生成二氧化钛（TiO₂）透明膜的纳米级厚度。不同厚度的膜层对光产生折射与干涉，从而折射出金色、紫色、蓝色或幻彩效果。因无化学添加，该工艺具备天然的生物相容性。

• 锌合金（基本放弃阳极氧化）：锌在电解液中极易发生自溶，强行阳极氧化需要极高电压（100V~200V），不仅能耗高、危险性大，且生成的膜层灰暗粗糙，因此在消费电子领域几乎不采用。

2. 其他主流表面处理匹配

• 电镀（Electroplating）：锌合金的绝对主场，压铸锌合金表面平滑度高，非常适合做水镀铬、水镀镍，能轻松打造出类似镜面和珠宝般的高光质感。

• PVD 物理蒸镀（Physical Vapor Deposition）：钛合金的最佳搭档，钛合金结合 PVD 钛氮化物/DLC（类金刚石）镀膜，硬度可提升至 HV2000 以上，实现极致防刮擦。

• 喷涂与烤漆（Painting）：镁合金防腐的常见方案。由于镁合金化学性质活泼，工业界常通过“化成处理 + 喷涂亲肤漆/烤漆”的方式，既提供了可靠的防腐隔离，又改善了触感。

三、 产品结构设计中的电化学腐蚀（双金属腐蚀）防范

当两种电电位（Electrode Potential）相差较大的金属在存在介质（如手汗、潮气、盐雾）的环境下直接接触时，电位较低（较活泼）的金属会作为阳极（Anode）加速腐蚀，即发生电化学腐蚀（Galvanic Corrosion）。

在结构设计中，控制接触金属间的电位差是防腐的核心指标：

• 干燥/室内环境：电位差应控制在 < 0.25 V；

• 潮湿/手汗环境：电位差应控制在 < 0.15 V；

• 严酷/盐雾环境：电位差应控制在 < 0.10 V。

4种合金的接触避坑指南

1. 镁合金（防护等级最高）：镁的电位极其靠前（≈ -1.63V），与绝大部分异种金属直接接触都会发生自我牺牲腐蚀，禁用组合如镁合金壳体与不锈钢螺钉直接锁紧。规范要求紧固件必须选用镀锌（Zn）或镀锌镍合金（Zn-Ni）处理的螺钉；热熔铜螺母嵌入前必须做表面镀锌/镀镍隔离，并搭配防腐锁固胶；遵守“大阳极、小阴极”原则。

2. 铝合金（警惕与铜及不锈钢接触）：铝的电位约为 -0.8V。在散热模组中（铝散热片接触铜热管），接触界面必须做镀镍（Ni）隔离或涂抹加有防腐剂的导热硅脂；在铝合金上使用不锈钢螺栓时，应增加尼龙/POM 垫片，或涂抹抗咬合防腐膏。

3. 锌合金（注意异金属协同腐蚀）：锌的电位约为 -1.0V。锌合金件与铜、不锈钢接触时，锌会优先受蚀。结构上通常在锌压铸件表面先做电镀铜/镍/铬层作为物理屏障，阻断直接接触。

4. 钛合金（惰性阴极）：钛合金电位极高（≈ +0.05V），自身极其耐蚀，但在异金属接触中它充当阴极，会显著加速与其接触的其他金属发生腐蚀（毒药阴极）。钛合金螺丝锁入铝合金中框时，铝件配合孔位必须做硬质阳极氧化封孔；与镁件相连时必须实施 100% 的非金属物理隔离。

四、 5大物理隔离措施

在实际的 CAD 结构设计与装配制程中，防范电化学腐蚀通常有以下五种手段：

1. 绝缘套管与平垫（Insulating Washers & Bushes）：在紧固件连接处，采用 POM、尼龙（Nylon）或 PTFE 材质的平垫圈配合肩部套管，阻断螺栓杆部与孔壁的直接接触。

2. 表面绝缘成膜（Surface Coating）：铝/镁件通过微弧氧化或硬质阳极氧化形成绝缘陶瓷膜；钢/铜件进行达克罗（Dacromet）或镀锌镍处理，将表面电位拉近至搭接金属的水平。

3. 湿装配与密封胶（Wet Assembly & Sealants）：在异种金属贴合面涂抹液态聚硫密封胶、环氧防腐涂层或硅橡胶后锁紧。切断水分与介质渗入，从根本上消除电解质环境。

4. 结构防积水设计（Drainage Design）：在结构设计中避免凹槽或“水囊”结构。异种金属接合面尽量设计为垂直或倾斜方向，并在最低点设置泄水孔，保持内部干燥。

5. 阳极牺牲防腐（Sacrificial Anode）：在无法完全隔离异种金属的极端恶劣环境下，在接合部位附近预留并加装易更换的锌块或镁块作为牺牲阳极，保护核心结构件。

信息来源：网络

声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！
