一文看懂“非马”与内氧化（IGO）
一、“非马” 与 IGO 的区别与关联
“非马”即非马氏体组织，通常由渗碳过程中的内氧化（IGO）所诱发，两者在金相学表征上不一样，从物理本质上讲，属于因果关系。
特性维度 | 内氧化（IGO） | 非马氏体组织（“非马”） |
物理本质 | 晶界处的合金元素选择性氧化物（如Cr、Mn、Ti、Si等氧化物）。 | 因局部淬透性下降，在淬火时形成的屈氏体、贝氏体等非马氏体混合组织。 |

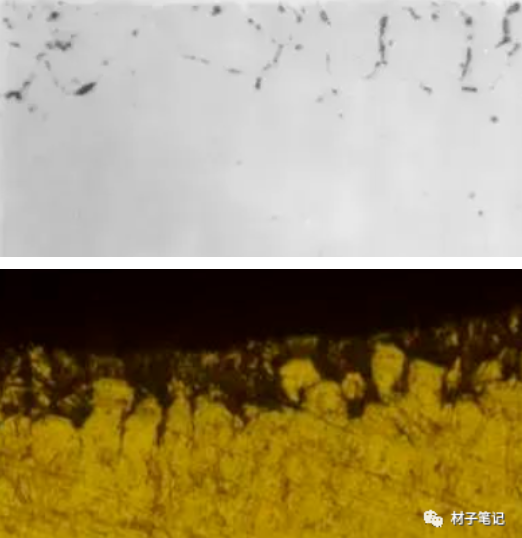

金相制样 | 试样抛光后【不腐蚀】即可直接在显微镜下清晰观察。 | 试样经抛光后必须进行【轻腐蚀】方可显现内部组织。 |
形态特征 | 从零件表面向内部延伸，呈现清晰的沿晶界网状或针状分布。 | 呈现区域范围的点状、网状或条带状黑色块区，常将IGO区域覆盖。 |
因果角色 | 【因】：导致晶界周围关键合金元素发生贫化。 | 【果】：由于贫化区淬透性不足，淬火时无法顺利完成马氏体转变。 |
二、 形成机理：选择性氧化
在常规的渗碳（或碳氮共渗）温度区间（800～1050℃）内，控制气氛中不可避免地存在具有氧化性的组分（如CO2、H2O、O2等），即存在一定的氧分压或氧势。
根据热力学著名的 Ellingham 氧势图，在渗碳温度下，钢中不同合金元素与氧的亲和力，即优先被氧化的顺序表现为：
Ti > Si > V > Mn > Cr > C > Fe > Mo > Sn > Ni > As > Cu
选材影响规律：由该热力学顺序可知：
20CrMnTi 等传统渗碳钢中含有较多的 Ti、Mn、Cr 等高亲氧元素。在高温渗碳时，这些元素会优先于 Fe 发生选择性氧化，在晶界形成氧化物，耗尽周边的合金元素，导致严重的“合金元素贫化带”，非马氏体组织控制难度较大。
18CrNiMo7-6 等 CrNiMo 系列钢种中，Ni、Mo 等主加元素的氧亲和力弱于 Fe，抗氧化能力强。因此，该系列钢材在抵抗内氧化及非马控制方面具有天然的冶金优势。
三、 “非马”组织的危害与控制
非马氏体组织与内氧化属于严重的表层缺陷，会显著降低渗碳层的表面硬度、耐磨性以及接触疲劳性能。严重时，在磨削加工过程中还易诱发剥离和磨削裂纹。
1. 疲劳强度拐点相关疲劳寿命研究表明：
当非马氏体组织深度控制在 13 μm 以内时，对齿轮的整体疲劳强度影响微弱；
一旦非马氏体组织深度大于 16 μm，零件的疲劳强度将下降 25% 以上。
2. 鉴于其致命危害，各大标准及核心制造企业均制定了严苛的红线指标：
国家标准（GB/T 8539 ME级）：对于性能要求极高的齿轮，当渗碳层深度 ≤ 0.75 mm 时，非马氏体组织深度必须 ≤ 0.012 mm (12 μm)；当渗层在 0.75～2.25 mm 时，非马组织必须 < 20 μm。
主流汽车企业标准（如大众汽车体系）：要求更为极致，无论渗层深浅，表面非马氏体组织深度一律强制控制在 10 μm 以内。
四、 “非马”与 IGO 的控制策略
要将非马组织稳定控制在 10 μm 以内，主要从材料端 + 气氛端 + 冷却端几个方面考虑：
1. 源头材料优化
在设计端，对于高功率密度、高疲劳寿命齿轮，应优先选用抗内氧化能力好的 CrNiMo 系（如 18CrNiMo7-6、20CrNiMo）或 CrNi 系列低合金高强度齿轮钢，从冶金源头降低晶界氧化的敏感性。
2. 炉内气氛氧分压（氧势）控制
渗碳设备气密性保障：建立定期的炉体压降与防漏气检测机制，严格杜绝空气、炉门冷气等逆向渗透，防止外来氧源进入反应区。
辅料水分严格控制：严控渗碳添加剂（如甲醇、丙烷、乙醇等）及载气中的微量水分，定期检测气氛露点，将氧化性组分降至极限。
原辅料硫含量控制：选用高纯度渗碳辅料，严格限制有机硫、无机硫等氧化性组分的检出，防止其加速晶界催化氧化反应。
气氛置换与强渗碳势优化：适当增加炉内气氛循环置换排气量。在强渗阶段，通过精准提高碳势，利用强还原性气氛压制氧势。
3. 淬火冷却过程
即使表层存在轻微的合金元素贫化，通过优化淬火冷却曲线也能予以补偿。必须确保淬火介质（如分级淬火油）在齿轮表层的中高温阶段（约 500～700℃，即珠光体与贝氏体转变的危险窗口期）拥有足够高且均匀的冷却速度。通过提高冷却陡度，强行“憋过”非马转变区，则贫化区也能顺利转变为高硬度的针状马氏体。
你学废了吗？
