有限元分析，你接触过吗？
写给做毕设和课程作业的机械工程同学
我第一次做有限元，算出来的最大应力是材料屈服强度的47倍。
导师看了一眼，说：边界条件。
我当时完全不知道他在说什么。
后来才明白，我把固定约束加在了一条边上，相当于告诉软件"这条线绝对不能动"——结果应力全堆在那一个点，数值炸掉了。这不是计算错误，是我压根没搞清楚自己在模拟什么。
有限元难，从来不是因为软件难用。是因为你不知道每一步在干什么。
下面我把整个流程捋一遍，专门写给做毕设或课程作业的同学。
一、先搞懂你在算什么
有限元的核心逻辑，一句话就能说清楚：
把复杂结构切成很多小块，每小块的受力都好算，全部加起来就得到整体结果。
所有的操作——划网格、加约束、施载荷——都是在把"真实的物理情况"翻译成软件能理解的语言。翻译准了，结果就有意义。翻译错了，算得再精也没用。
每做一步，问自己一句：这对应现实里的什么？问不出来，先别动手。

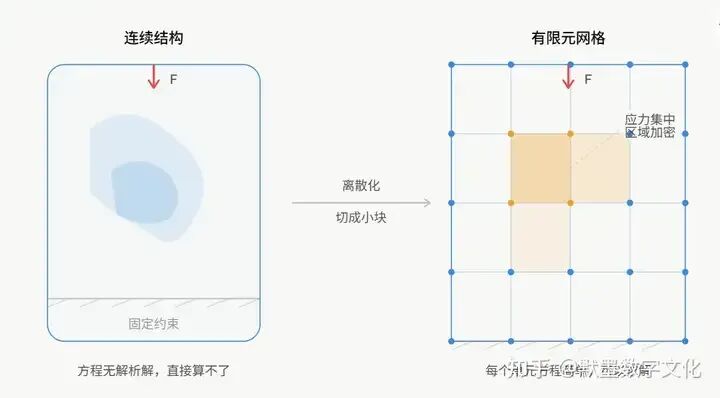

图1：有限元基本思路——把连续结构离散成有限个单元分别求解（示意）
二、几何：进软件之前先减肥
大多数人犯的第一个错误，是把三维模型原封不动地扔进去。
倒角、装饰凸台、小螺纹孔——这些东西在仿真里没有任何意义，但会让网格数量翻三倍，让计算时间从20分钟变成两个小时。进仿真之前，把这些全删掉。
SolidWorks 有"简化"功能，能自动识别并压制小特征 ANSYS 里用 SpaceClaim，可以直接补面、抽中面
抽中面是什么？如果你算的是薄板结构——板的厚度比长宽小一个数量级以上——用壳单元比实体单元快十倍不止，但前提是把实体几何转成面。没做这一步直接用实体单元算薄板，网格层数不够，结果会差很远。三、材料：不是点一下"钢"就完了
很多人在这里偷懒，下意识选个"合金钢"就过去了。但你需要确认的是：弹性模量多少？泊松比 多少？如果做非线性分析 ，还需要屈服强度和完整的应力应变曲线。
ANSYS 里有些默认材料是英制单位，导入之后单位会乱。我见过有人算出来应力只有 0.3 MPa，查了半小时，发现材料弹性模量单位没转换，少了 6895 倍。检查一次，不要嫌麻烦。四、接触：最容易被忽视的地方
装配体里两个零件之间，软件默认的接触类型通常是"绑定"（Bonded）——两个面永远焊死在一起，不会分离，不会滑动。但你的结构是螺栓连接，或者是过盈配合，或者是有摩擦的接触面。
"绑定"就完全失真了。绑定接触会让结构整体偏硬，应力分布集中在错误的地方，安全系数看起来偏高，其实没有意义。
对应关系大概是这样：螺栓连接 → 无穿透接触（No Penetration）+ 摩擦系数 焊接 → 绑定（Bonded） 过盈配合 → 收缩配合（Shrink Fit）
不确定选哪个，就问自己：这两个面在真实情况下能相对移动吗？五、网格：只有两个地方需要划细

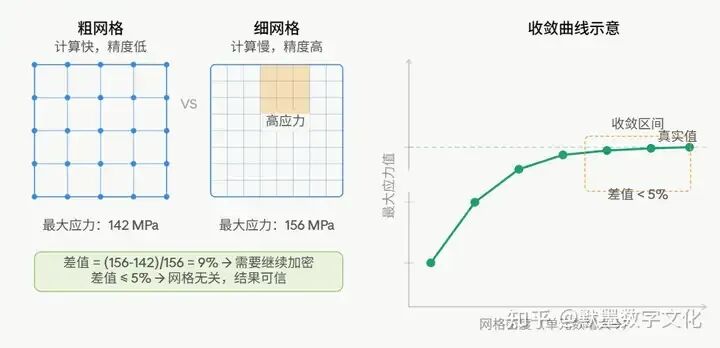

图2：局部加密网格示意——应力集中区域需要更小的单元尺寸
听到"网格要细"，很多人把整个模型全部细化，然后等了三小时。不用这样。
只有两类区域需要细网格：
应力集中的地方——圆角、孔边、截面突变处 你最关心结果的区域
SolidWorks Simulation 里可以在局部位置手动插入"网格控制"，ANSYS 里叫 Sizing。先用默认网格跑一遍，看看应力高的地方在哪，再对那里单独加密，跑第二遍对比结果。
两次结果相差不超过 5%，就说明网格够用了。这个检验叫网格无关性验证 。导师如果问"你怎么确认网格精度足够"，这就是答案。
六、边界条件：仿真最容易出错的地方
回到我开头那个例子。
固定约束（Fixed Support）的意思是：这个面上的点，六个自由度全部锁死，平动和转动都不能有。这对应的真实情况是：完全焊死、嵌入混凝土这类。
如果你的结构实际上是靠四个螺栓固定，但你把整个底面设成固定约束——结构会比真实情况硬得多，应力分布完全不对。
载荷也一样。重力要开，方向要对，单位要确认。均布压力和集中力不是一回事，搞混了结果差十倍都有可能。
七、算完之后，先别急着截图

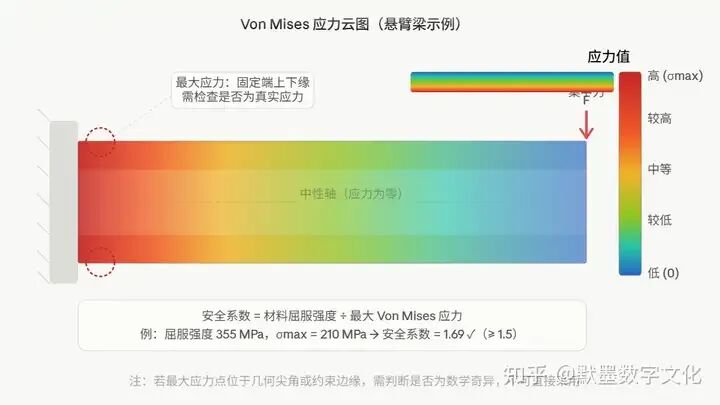

图3：Von Mises 应力云图 ——红色 区域为高应力集中处，需重点核查是否为真实应力
结果出来，很多人第一件事是截云图，颜色鲜艳，发给导师。但先看这两件事：
最大应力在哪里？那个位置在几何上有没有奇异点——比如尖角、线约束的端点？如果有，那个极大值是假的，是数学奇异造成的，不代表真实应力。
安全系数怎么算？屈服强度除以最大 Von Mises 应力。一般结构要求大于 1.5，疲劳载荷下要求更高。安全系数低于 1，说明结构在给定载荷下会屈服。
