公司物料库都1000多种了,为什么还容不下一颗16V的10PF电容?

15天前浏览265
公司物料归一化,领导拍桌子:1000多种了,新项目尽量从库里选,少加新料。

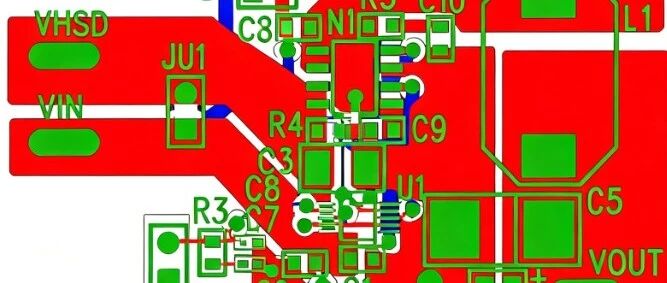

助理检查BOM时发现个怪事:最近一个5V电源输入的项目,0402封装的0.1uF、10uF、22uF耐压基本都在16V,唯独晶振的10PF负载电容,库里最低只有50V

助理跑来问:10PF为什么不用16V?我刚去查了,市面上明明也有啊。今天咱们就来讨论一下这个话题。

01

同封装下,容量和耐压只能二选一

你先翻任意一家电容厂的MLCC规格书,会看到一个很直接的规律:0402封装,1nF能做100V,100nF只能做到25V,10uF顶天做到10V

为什么?电容的耐压,本质取决于介质材料的击穿场强介质层的

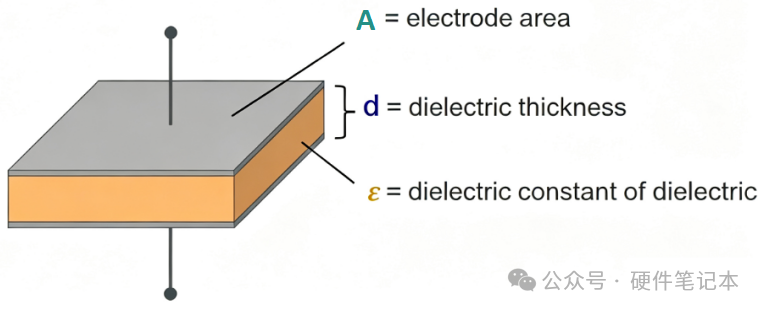

MLCC内部是多层交替的陶瓷介质和内电极。每层介质厚度固定,耐压就由这个厚度决定,太薄了,电压一高直接击穿。那容量怎么来的?公式很简单:C = ε × (A / d),d就是介质层厚度。如果你封装不变,总厚度就那么多,想要大容量,要么增加层数,要么把每层做薄。但层数不能无限加,内电极也占空间。于是厂家最直接的办法就是,把介质层压薄。

咱们再看公式,d小了,容量上去了,耐压 = 击穿场强 × d,自然就跟着往下掉。

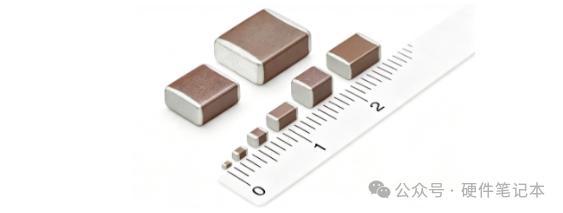

所以10PF这种小容量,介质层可以做得很厚,50V轻轻松松,甚至100V、200V都不费劲。反过来,10uF要想塞进同样封装,介质层就得薄得跟纸一样,耐压做到16V都算不错了。

这就是为什么小电容耐压高、大电容耐压低。不是厂家故意这么设计,是物理规律锁死的。

02

10PF的16V电容,为什么市面上这么少?

既然物理上能做,那为什么10PF的16V版本市面上这么少?
先看成本。C0G/NP0材质的10PF,不管50V还是16V,瓷料用量、工艺步骤几乎一样,差价就几厘钱。在整机BOM里完全可以忽略。

既然价格一样,你是工程师你选哪个?肯定50V。耐压余量大,心里踏实,而且通吃所有场景,晶振、RF、反馈网络,哪儿都能用。采购也乐意,少管一个料号,库存管理更省心。

50V以加量不加价的方式,把所有低压应用场景都覆盖了,16V版本自然没了生存空间。市面上虽然也有16V的10PF在售,但因为用得少、走量小,单价反而比50V的更贵。

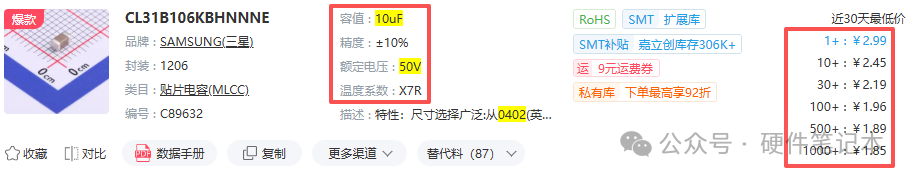

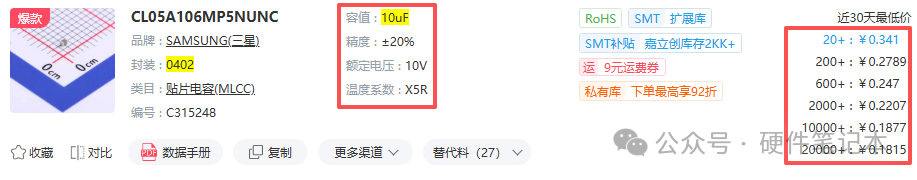

再看大容值那边,10uF的16V和50V,价差能到五倍。用在5V电源上,16V降额足够,没人愿意多花五倍价钱买用不上的耐压。这时候两种耐压都有明确的需求,厂家自然两条产线都开着。

所以,10PF的16V不是做不出来,是50V和它价格一样、耐压还更高,把它的活全干了。

03

用50V替换16V,封装和性能会受影响吗?

有人可能会想:既然50V和16V成本一样,那直接用50V替换16V不就行了?会不会有什么坑?

确实有个潜在的顾虑,高耐压的电容,通常因为介质层更厚,同等封装下 体积更大,寄生参数也可能变差。但在10PF这个量级上,这个担心不成立。

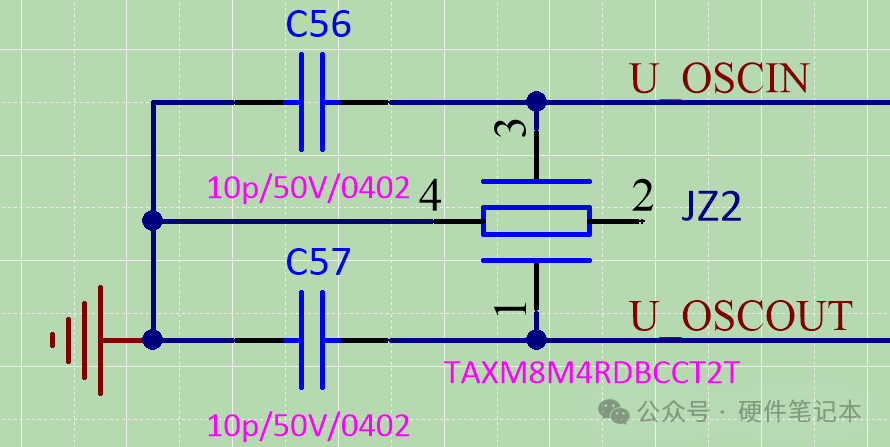

C0G/NP0材质的10PF,50V耐压,主流厂家能做到0402甚至0201封装,跟16V版本的封装完全一样。晶振电路对寄生参数敏感,但C0G材质本身损耗角正切极小,ESR和ESL都很低,频率特性远优于X5R/X7R,用在晶振负载上再合适不过。

反倒是低压大容值的X5R/X7R有个容易踩的坑:直流偏压特性差。一颗10uF/16V的电容,加5V直流偏置后,实际容量可能只剩6~7uF。而C0G材质几乎没有直流偏压效应,标称10PF就是10PF,不随电压变化。

所以用50V C0G的10PF替换16V版本,封装一样、性能不降、精度更稳,没有坑,只有余量

好了,今天的分享就到这里了,咱们下期再见。
