车门SLAM疲劳分析规范
目 录
1 简介2
1.1 分析背景和目的2
1.2 软硬件需求2
1.3 分析数据参数需求2
2 模型前处理2
2.1 模型处理2
2.2 约束及加载方式2
3 有限元分析步骤3
3.1 Ls-Dyna动态分析模块3
3.2 NCODE DesignLife 疲劳分析模块6
4 分析结果后处理10
4.1 HyperView模型运动形态及沙漏能检查10
4.2 HyperView疲劳结果后处理11
5 结果评价
车门SLAM疲劳分析规范
1 简介
1.1 分析背景和目的
1.2 软硬件需求
软件
前处理 HyperMesh –LsDyna
求解器 Ls-Dyna、nCode DesignLife
硬件
前、后处理：HP或DELL工作站；
求解：HP服务器、HP或DELL工作站。
1.3 分析数据参数需求

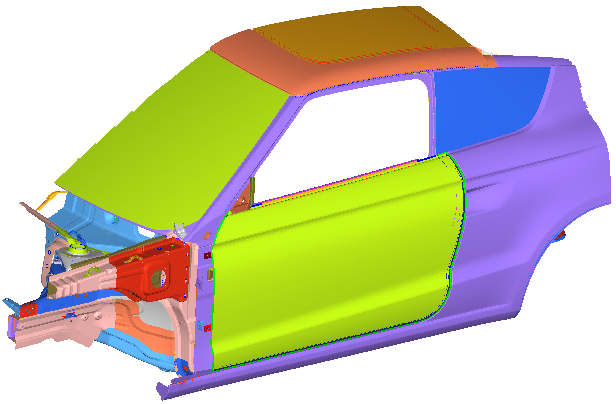

所需模型左车门及白车身模型
2 模型前处理
2.1 模型处理
整个分析模型建立好接触关系，车门铰链处释放转动自由度。
2.2 约束及加载方式
约束白车身截取处节点1~6自由度，车门总成分别加载1.3m/s、1.6m/s、2.1m/s初始速度。
3 有限元分析步骤
3.1 Ls-Dyna动态分析模块

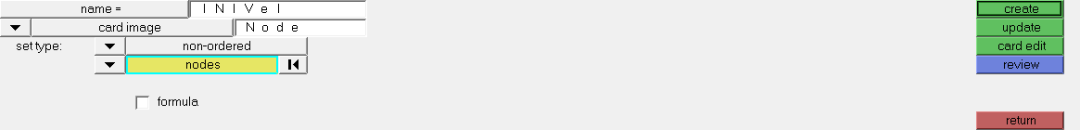

建立约束点节点集SPC-NODES，初始速度加载点集INIVEL。

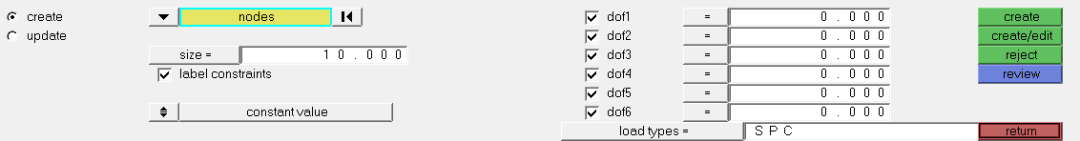

STEP1创建*BOUNDARY： Solver-右击空白处-Create-*BOUNDARY-*BOUNDARY_SPC_NODE，通过by set选取上步创建的节点集SPC-NODES
STEP2创建*CONTACT，创建所有单元的接触关系以及焊点、结构胶与钣金的绑定约束。

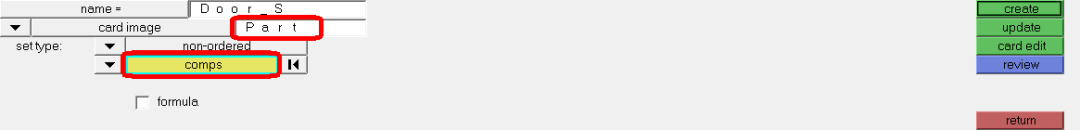

1）建立COMPONENT SET集:

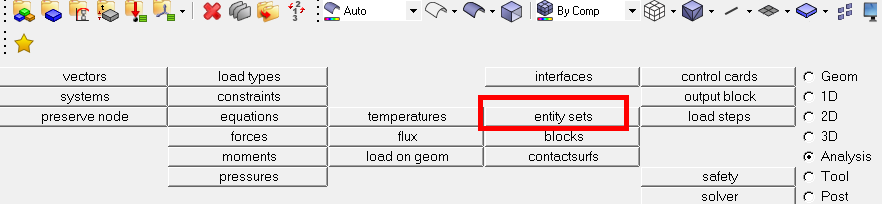

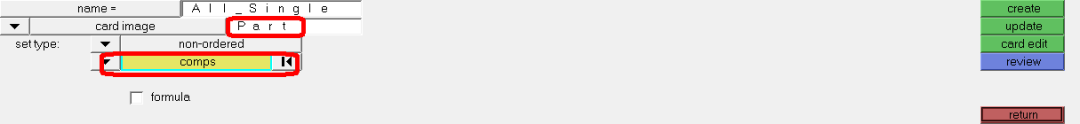

建立COMPONENT SET集All_Single。点击Analysis-Set，选择除焊点外的所有COMPONENT；
建立白车身COMPONENT SET集BIW-M。点击Analysis-Set，选择所有焊接关系（焊接及胶接）的所有钣金COMPONENT
建立车身焊点COMPONENT SET集BIW-S。点击Analysis-Set，选择所有焊点及结构胶COMPONENT；

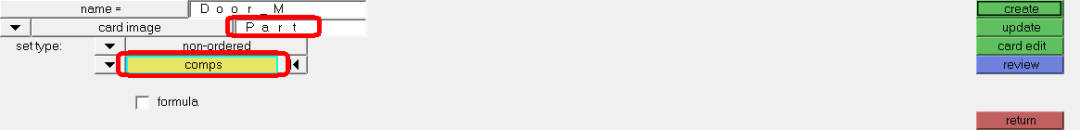

建立车门COMPONENT SET集DOOR-M。点击Analysis-Set，选择所有焊接关系（焊接及胶接）的车门钣金COMPONENT；
建立车门焊点COMPONENT SET集DOOR-S。点击Analysis-Set，选择车门所有焊点及结构胶COMPONENT。
2) 创建*CONTACT：

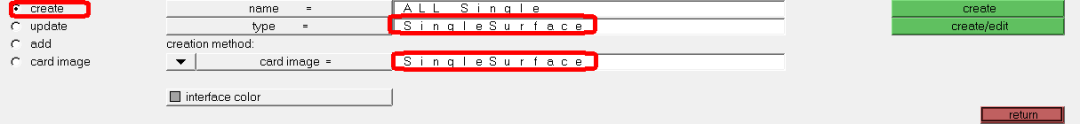

创建所有钣金自接触。 Analysis-Interfaces-Create
选择之前创建的ELES-SINGLE

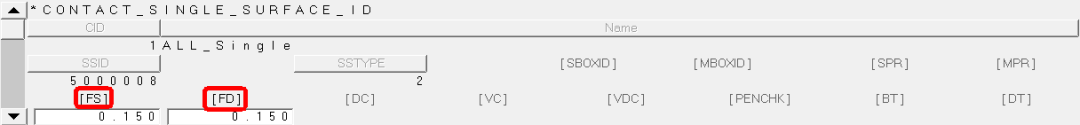

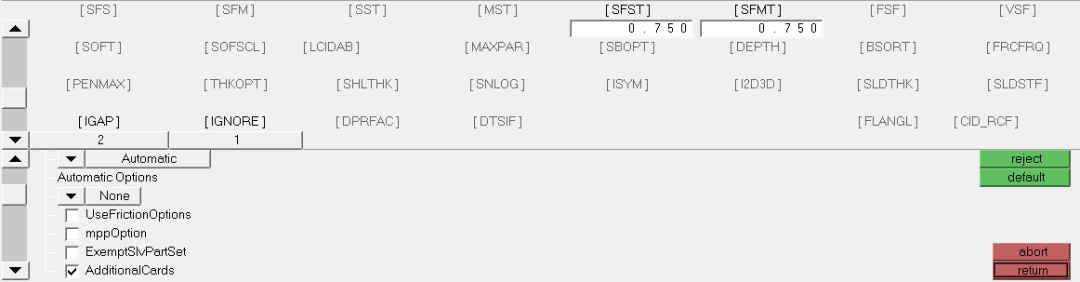

点击CARD IMAGE-EDIT

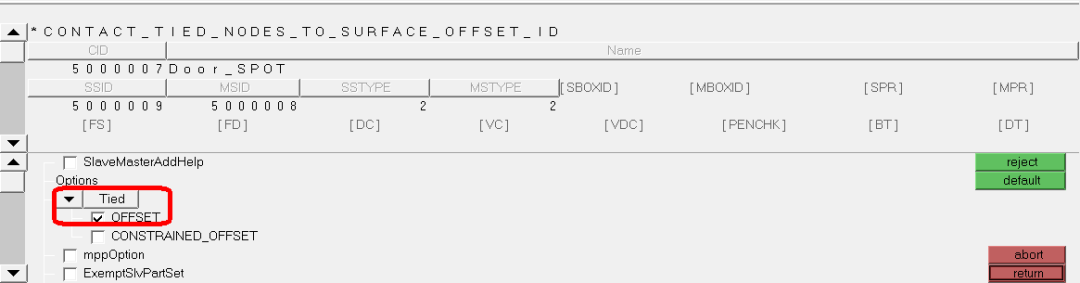

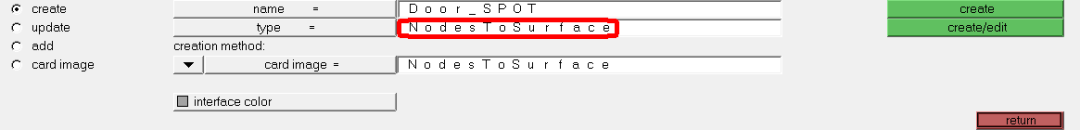

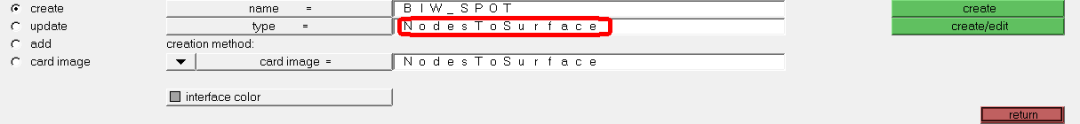

创建车身与车身焊点、胶，及车门与车门焊点、胶之间的绑定接触。Analysis-Interfaces-Create

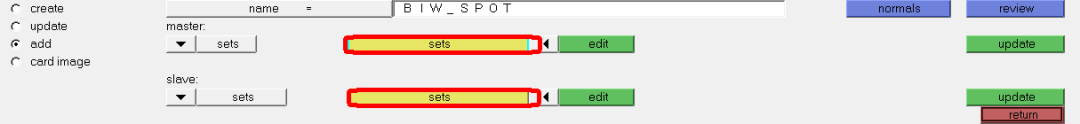

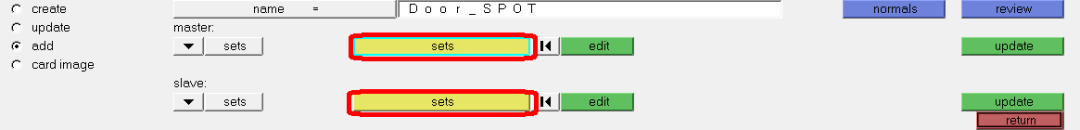

点击ADD，选择SET，MASETER SET选择之前创建的BIW-M / DOOR-M集，SLAVE SET选择之前创建的BIW-S / DOOR-S
点击CARD IMAGE-EDIT
STEP3创建车门初始速度1.3m/s，1.6m/s，2.1m/s，通过初始速度除以车门端部到转轴处的距离转换为车门初始角速度，假设距离为1200mm，刚相应角速度分别为1.083rad/s，1.333rad/s，1.75rad/s，以下以1.083rad/s为例

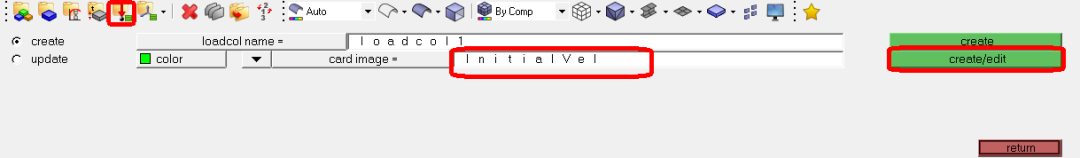

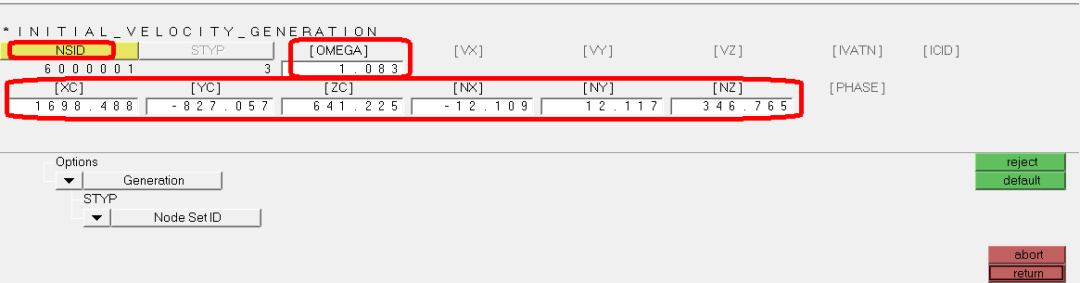

创建*INITIAL_VELOCITY_GENERATIONloadcol1，点击create/edit，NSID选择之前创建的初始速度加载点集，OMEGA输入角速度1.083rad/s，XC YC ZC NX NY NZ输入旋转轴位置与全局坐标系的相对位置。
STEP4创建*CONTROL及*DATABASE，此二项一般为标准头文件，具体参考LS_DYNA头文件设置方式。
STEP5导出.key文件，提交Ls_Dyna计算，将生成的d3plot导入HyperView及HyperGraph 2D，查看运动形态及沙漏能是否符合要求，若不符合，重新设置计算，若符合，进入nCode计算疲劳。
3.2 NCODE DesignLife 疲劳分析模块
将d3plot作为输入文件，导入nCode计算疲劳，针对三种不同的速度，循环次数如下

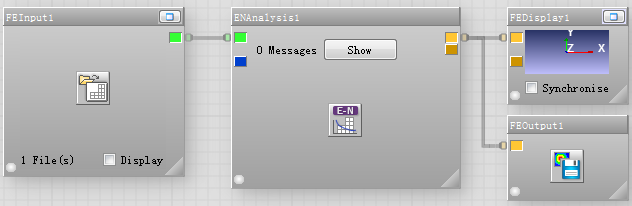

STEP1创建疲劳分析模块

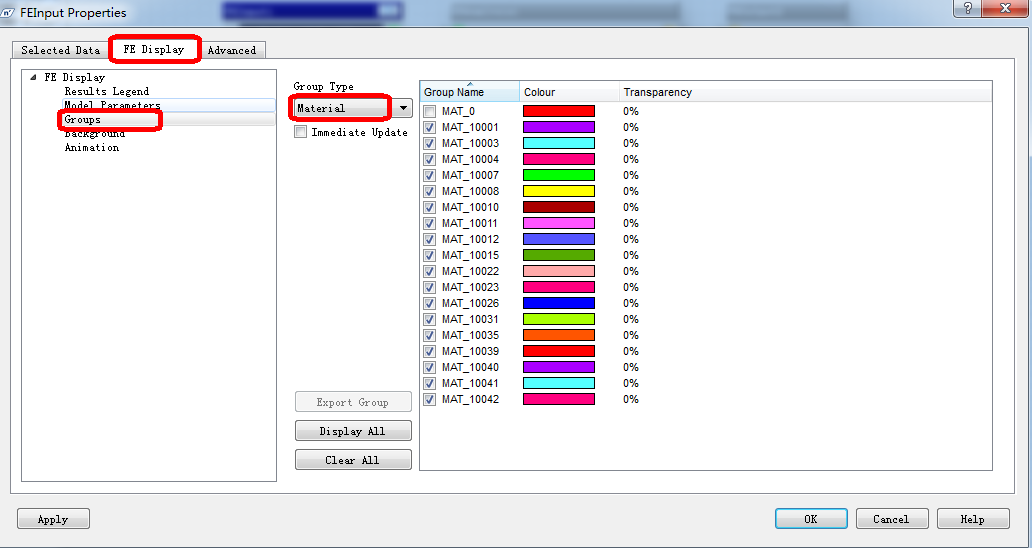

STEP2将LS-Dyna动态分析得到的d3plot文件导入FEInput1，双击FEInput1-FEDisplay-Groups-Group Type-Material，将MAT_0前的勾去掉。

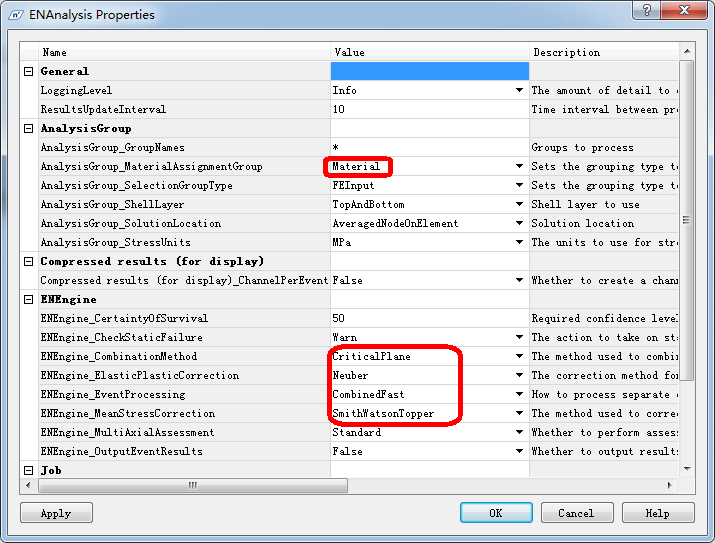

STEP3定义ENAnalysis1 Property，双击ENAnalysis1
STEP4定义ENAnalysis载荷及材料信息，载荷通过文件的方式读取，设置好循环次数；材料根据材料的UTS值来创建材料的EN曲线，创建好材料后，按一一对应关系设置好材料GROUP对应的材料。
循环载荷配置：

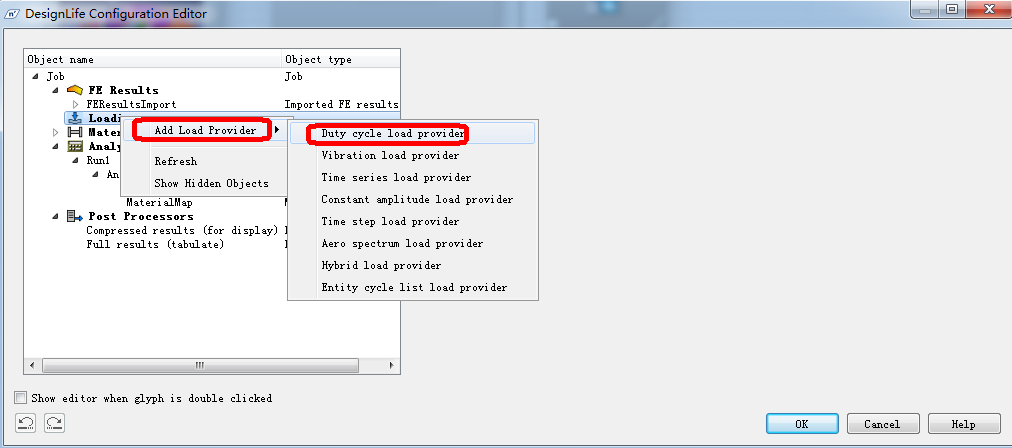

1）右击ENAnalysis1-Advanced Edit-右键Loading，新建Duty cycle。

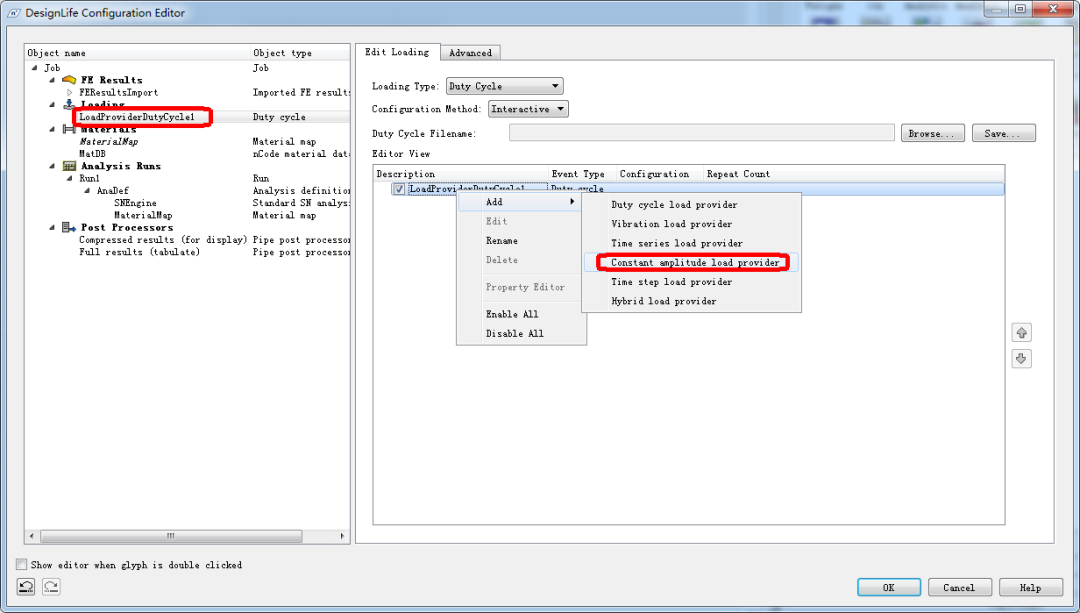

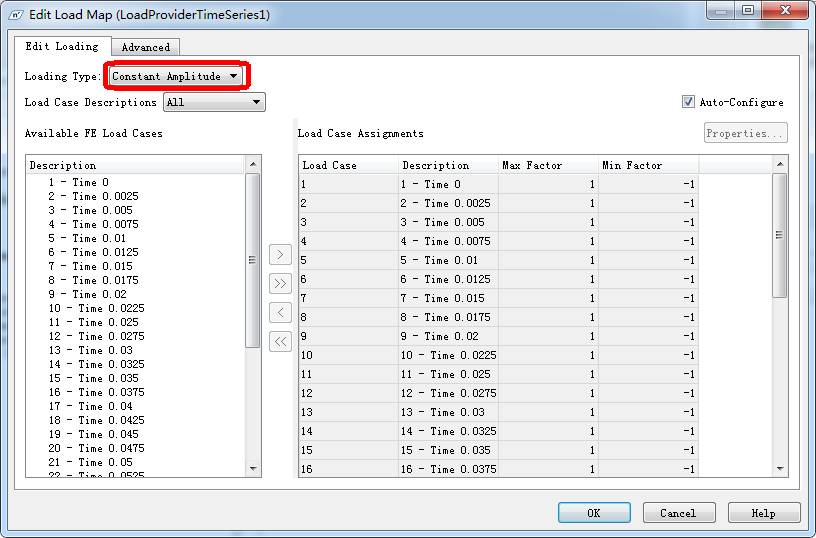

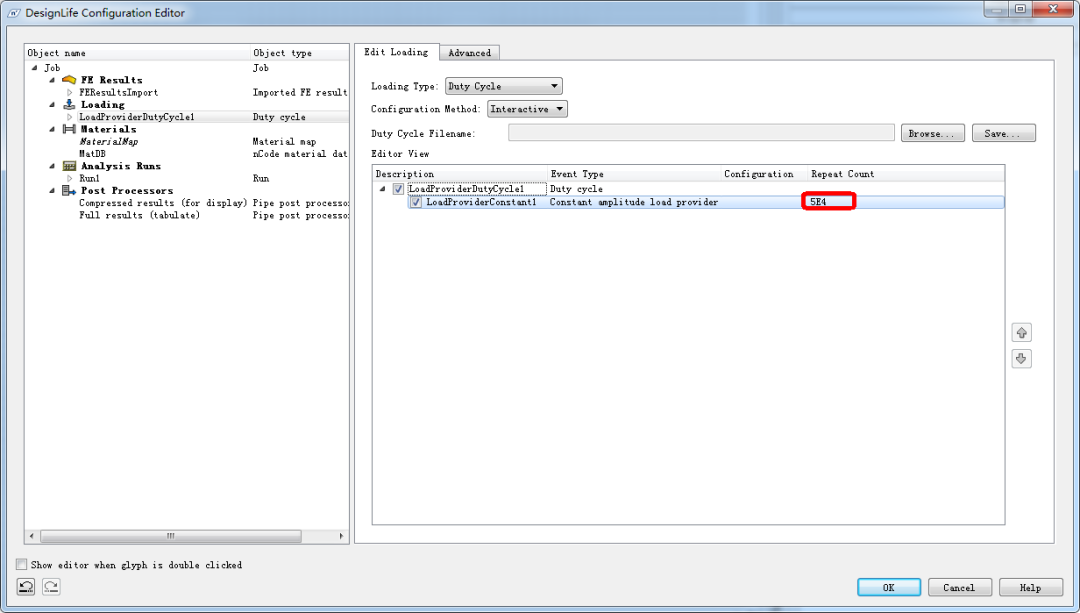

2）单击LoadProviderDutyCyle1，在右侧右击LoadProviderDutyCyle1-ADD-Constant amplitude load provider设置循环次数
材料配置：

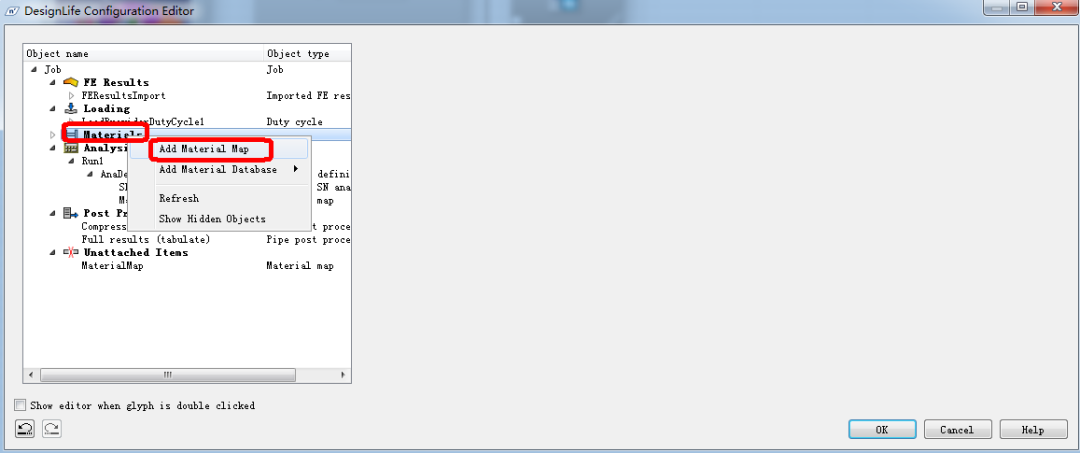

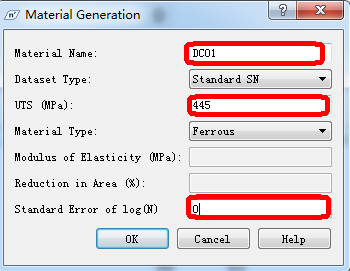

1）右键Material，可选择新建材料，也可读取材料数据库
2）将新建的材料与原模型的材料一一对应，完成材料设置

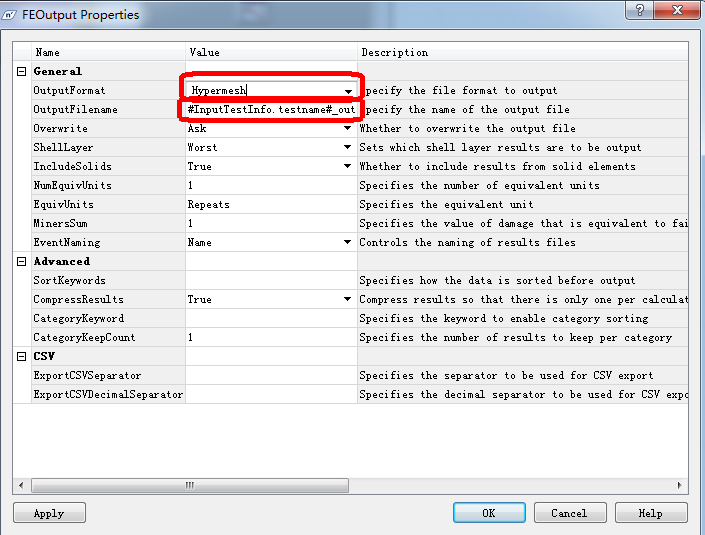

STEP 6：FEoutput设置：双击FEoutput1，输出格式更改成Hypermesh，名字按需要更改。
STEP 7：运行ENAnalysis，输出hyp格式结果文件。
4 分析结果后处理
4.1 HyperView模型运动形态及沙漏能检查

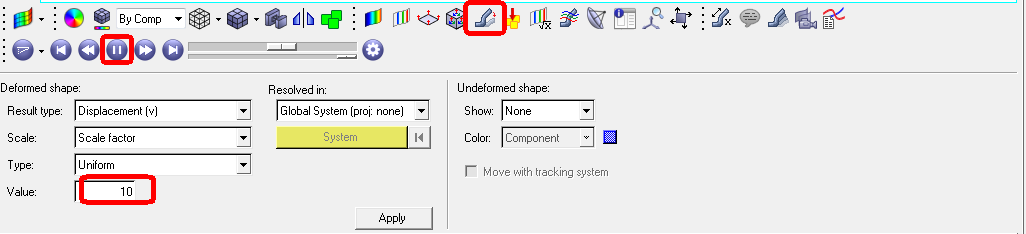

在HyperView放大一定位数，查看运动形态。

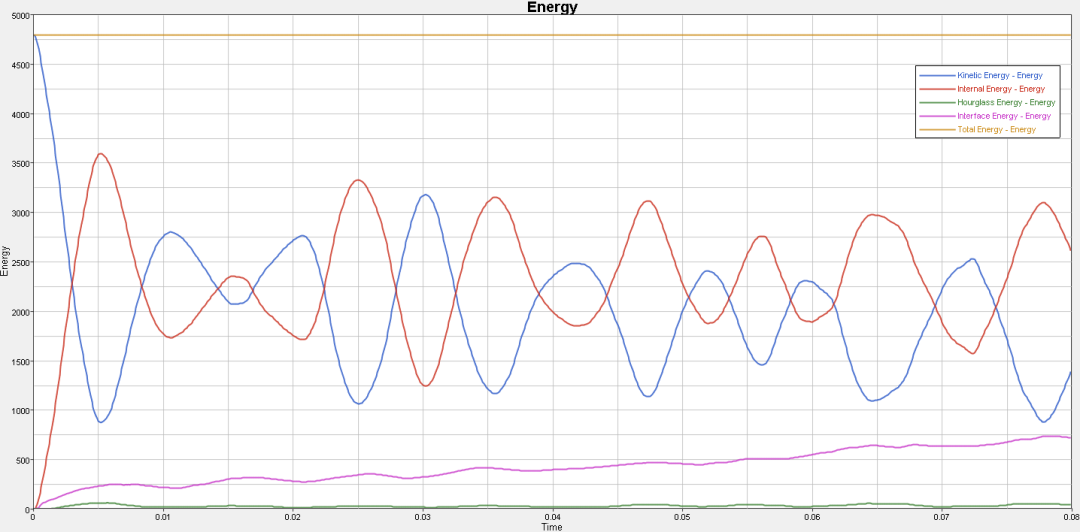

在HyperGraph 2D查看沙漏能量是否符合要求(沙漏能小于5%总能量)。
4.2 HyperView疲劳结果后处理
STEP1: 在HyperView导入分析结果，结果文件为生成的hyp格式文件。

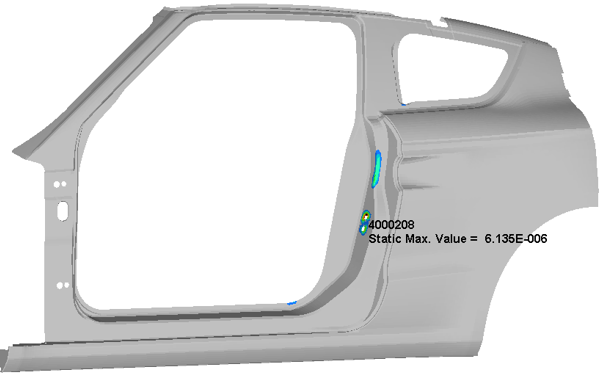

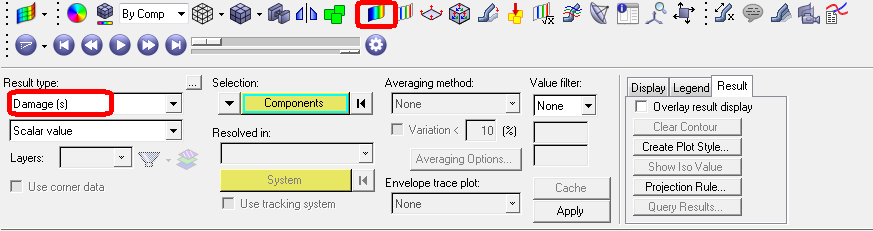

STEP2 显示损伤云图，查看高损伤区域模型是否需要细看至2mm*2mm网格，确认结果后截取应力及损伤图片，编制分析报告。
5 结果评价
累积损伤小于1
