CATIA 里多个几何体要算外形尺寸？这个批量包围盒功能可以省不少时间，还以导出重量清单！

hellobigbrother ，在 CATIA 设计工作中，经常会遇到这样的需求：

一个零件里有多个 Body 几何体，需要分别统计它们的大致外形尺寸。  如果一个一个手动测量，不仅慢，而且容易漏掉对象。所以我在快捷键助手的定制功能页里，增加了一个功能：预选多几何体批量求包围盒

这个功能主要用来批量处理 CATPart 中提前选中的多个几何体，自动生成包围盒，并导出长、宽、高和重量信息清单。

它现在支持两种处理方式。

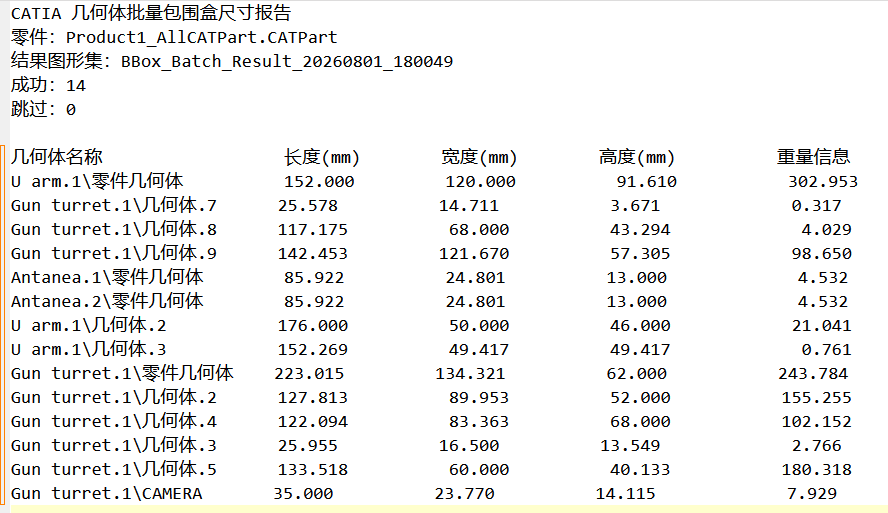

第一种是： 生成包围盒，并导出尺寸和重量信息，程序会根据你选中的几何体，批量生成对应的包围盒曲线，并输出一个 TXT 清单，清单里会包含每个几何体对应的长、宽、高和重量信息(如下图所示)。

第二种是： 仅导出重量信息，如果你暂时不需要生成包围盒，只想快速统计所选几何体的重量信息，也可以选择这个模式。这样程序不会创建包围盒结果，只会导出重量清单。

基本使用方法，使用步骤很简单：

1. 打开一个 CATPart 文件。

2. 在结构树或模型区中提前选中需要处理的多个几何体。

3. 打开插件窗体，进入定制功能页。

4. 点击“预选多几何体批量求包围盒”按钮。

5. 在弹出的窗口中选择处理方式。

如果选择生成包围盒，程序还需要一个坐标系作为包围盒方向基准，你可以提前把坐标系也一起选中；如果没有提前选中坐标系，程序会提示你手动选择一个坐标系。

输出结果在哪里？程序会在当前 CATPart 的保存路径下生成 TXT 报告，如果当前 CATPart 还没有保存路径，报告会优先输出到桌面。生成包围盒时，程序会在 CATPart 中创建一个新的结果图形集，生成出来的包围盒曲线会集中放在这个结果图形集中，方便后续查看、隐藏、删除或管理，生成的包围盒曲线名称中包含了包围盒的长宽高尺寸，如下图所示。

为什么要用坐标系？包围盒的长宽高不是绝对唯一的，它和测量方向有关。比如同一个零件，如果按默认坐标系测量，得到的是一组尺寸；如果按某个装配方向或加工方向测量，得到的尺寸可能就不一样。所以这个功能允许用户选择坐标系，让包围盒尺寸更符合实际设计、加工或报价时的参考方向。

适合哪些场景？这个功能比较适合下面这些场景：

- 一个零件里有多个 Body，需要批量统计外形尺寸；

- 做粗略报价时，需要快速知道多个几何体的大概长宽高；

- 需要整理多个零件体的重量信息；

- 想快速生成每个几何体的包围盒曲线，方便后续检查空间范围；

- 想把尺寸和重量结果输出成清单，方便复 制、整理或发给别人。

使用时需要注意：建议提前选中的是 CATPart 中的 Body 几何体。

这个功能的核心目标就是：少点几次鼠标，少做重复测量，快速得到多个几何体的尺寸和重量清单。对于经常做 CATIA 建模、拆件、报价、空间检查的用户来说，这个功能会比较实用。
