四足机器人整机仿真怎么做？从动力学到热失效的多物理场全流程拆解



四足机器人的仿真，从来不是单一软件能搞定的，比如，步态控制要看ADAMS多体动力学，结构强度要做有限元应力分析，电机散热要算热流固耦合，噪声评估还要做声学响应。上述分析的每一块单独做并且分析的较为完善其实都难度不小，而要把它们串起来、数据互相打通，那更是耗费精力和时间的难事。

这篇文章梳理一套完整的四足机器人多物理场耦合仿真流程，从整机动力学到关节热失效，讲清楚每一步用什么工具、输出什么数据、下游怎么接。看完你会明白，为什么真正的整机仿真，一定是多软件协同的系统工程。

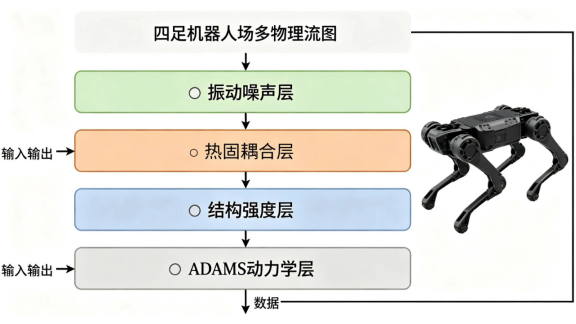

表：四足机器人多物理场四层仿真总览

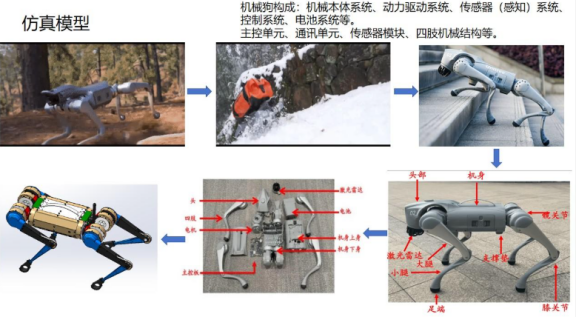

第一层：ADAMS整机动力学打底

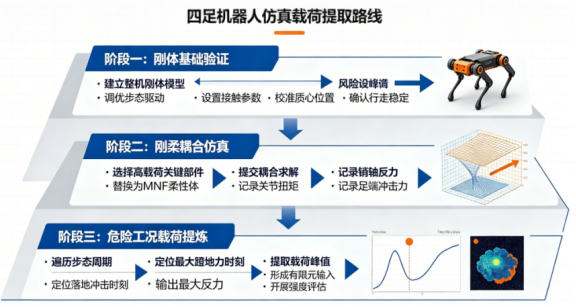

所有仿真的起点，都是多体动力学。因为四足机器人所有的载荷输入，都来自步态运动——落地冲击、关节扭矩、足端接触力，这些数据不先算出来，后面的应力、热分析全都是空中楼阁。

ADAMS做整机动力学的核心三件事：

第二层：结构强度与疲劳分析

拿到动力学载荷之后，第二步就是结构强度校核。四足机器人的结构失效，主要集中在三个位置：小腿连杆、关节壳体、行星齿轮。

表：四足机器人关键结构失效模式与分析方法

第三层：关节电机热固耦合

结构问题解决了，下一个瓶颈就是热的问题。四足机器人的关节电机长时间高负载运行，温升过高会导致永磁体退磁、润滑脂失效，是整机性能的重要限制因素。

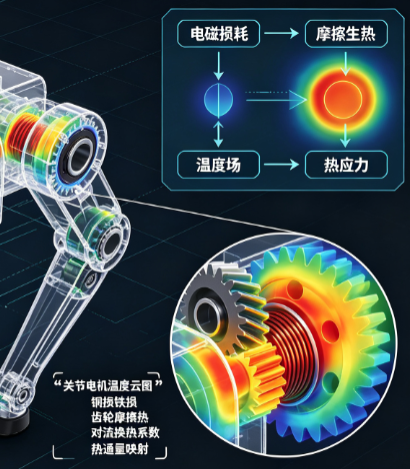

热源来自两部分：一是电机铜损铁损，二是齿轮啮合摩擦生热。铜损铁损可以用电磁仿真算，摩擦生热要从动力学的接触滑移功率提取。

热固耦合的标准流程：先做瞬态结构算摩擦热通量，再导入稳态热分析算温度场，最后把温度场映射回结构算热应力。这里最容易出错的就是对流换热系数，密闭腔体内部不能直接用经验值，高精度项目建议用Fluent做CFD映射。

润滑脂散热是另一个难点。润滑脂是非牛顿流体，半固态，流动和传热都很复杂，工程上通常简化为等效对流换热系数，或者用试验标定。

第四层：振动噪声与整机校核

更高阶的仿真，还要做振动噪声评估。四足机器人的噪声来源主要有两个：齿轮啮合振动和电机电磁振动，两者通过壳体辐射出去。

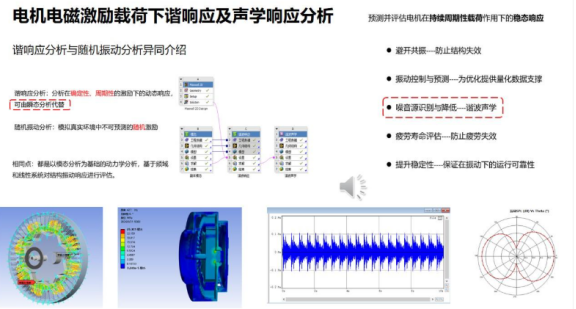

谐响应分析是基础，在ANSYS里给转子施加简谐激励，算壳体的振动响应，找到共振频率点，看是否落在电机工作转速范围内。如果工作转速正好撞上共振峰，就要优化结构刚度或者调整工作区间。

噪声与阻尼息息相关，要做噪声分析，那么在此之前需要明确所要使用的阻尼类型。金属结构的阻尼有一个基本规律：频率越高，阻尼越大。低频模态阻尼比通0.01~0.03，中高频升到0.03~0.05，超高频甚至能到0.1以上。

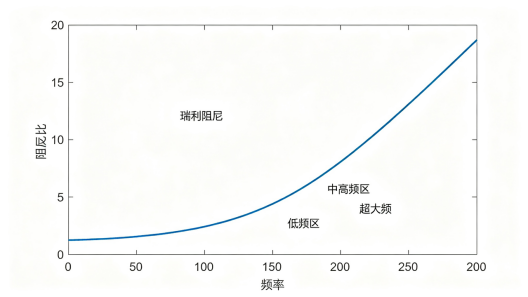

图：瑞利阻尼随频率变化的特性曲线

比较推荐大家用瑞利阻尼。原理是阻尼矩阵=α×质量矩阵+β×刚度矩阵，正好实现低频小阻尼、高频大阻尼的效果，贴合金属结构真实损耗特性。

总之，四足机器人的多物理场仿真，本质是一条数据传递链：动力学输出载荷，结构场输出应力，温度场输出热分布，声学场输出噪声，每一环的输出，都是下一环的输入。仿真分析真正的难点从来不是单个软件怎么用，而是怎么把不同软件、不同物理场的数据打通，形成完整的仿真闭环。从动力学到热失效，每一步都做扎实了，整机仿真才能真正指导设计。强烈推荐读者关注并订阅我的机械狗核心部件多物理场耦合仿真教程，提供完整的配图资料和VIP群答疑服务。
