《结构动力学进阶：自由振动VS受迫振动完整分析框架》

做动力学仿真的工程师，大概率都踩过这些坑：模态分析和瞬态动力学有什么区别？自由振动、受迫振动、共振如何判定？阻尼、激励频率如何影响结构响应？常规振动仿真该选哪种分析类型？

很多人只会跑模态、算固有频率，完全不懂动力学响应本质，导致设备振动超标、共振失效、疲劳断裂问题无法预判。

本文接续往期实模态/复模态内容，系统梳理结构动力学两大核心体系：自由振动与受迫振动，拆解理论公式、核心特征、适用边界，结合风机支架振动工程案例，给出全套动力学仿真选型与参数设置框架。

01 结构动力学本质：动荷载下的结构响应规律

静力学分析仅考虑恒载、静位移，忽略时间效应；而结构动力学核心研究随时间变化的动荷载、动位移、动应力、振动响应，核心差异是惯性力与阻尼力的耦合作用。

通用动力学运动微分方程（承接往期内容）：

[M]{ü} + [C]{u̇} + [K]{u} = {f(t)}

式（3）多自由度系统动力学通用方程

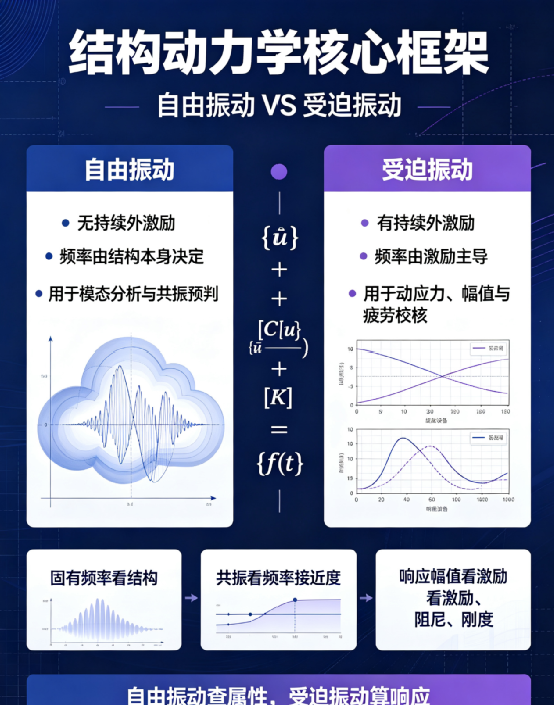

根据外荷载{f(t)}是否为零，直接分为两大核心分析体系：自由振动与受迫振动。

02 自由振动：结构固有特性分析

2.1 核心定义与控制方程

外荷载为零（{f(t)}=0），结构仅依靠初始位移、初始速度产生的振动，即为自由振动，模态分析本质就是自由振动特征值求解。

方程简化为：[M]{ü} + [C]{u̇} + [K]{u} = {0}

2.2 核心特征

1、振动频率为结构固有频率，与外荷载无关，仅由质量、刚度、阻尼决定；2、振动幅值随时间衰减（有阻尼）或恒定（无阻尼）；3、仅反映结构本身固有动态特性，无外部激励响应。

2.3 工程适用场景

模态分析、固有频率校核、振型识别、共振预判、结构动态特性摸底，是所有动力学分析的基础。

结构自由振动振型云图

图5 钢结构支架自由振动模态振型，呈现结构固有振动形态

03 受迫振动：外部激励下的动态响应

3.1 核心定义与控制方程

外部存在持续动荷载、周期激励、随机激励（{f(t)}≠0），结构在外部荷载驱动下产生的振动，为受迫振动，也是工程振动失效的主要诱因。

3.2 核心特征

1、振动频率由外部激励频率主导，而非固有频率；2、幅值与激励大小、频率比、阻尼大小强相关；3、存在共振区间：激励频率趋近固有频率时，振动幅值急剧放大。

3.3 核心分类与场景

简谐受迫振动：设备旋转、往复机械周期激励；随机受迫振动：风振、地震、车辆颠簸、湍流激励。

结构受迫振动响应云图

图6 结构简谐激励下受迫振动应力响应云图，呈现周期性动态应力变化

04 自由振动VS受迫振动：核心差异对照表

05 工程案例：风机支架振动失效分析

5.1 案例背景

户外风机钢结构支架，运行中出现持续振动、螺栓松动问题，需排查振动根源、优化结构设计。

5.2 自由振动（模态）分析

提取支架前6阶固有频率，其一阶固有频率12.5Hz，与风机额定运行激励频率12.3Hz高度接近，存在严重共振风险。

5.3 受迫振动（谐响应）分析

在风机工作激励频率下，支架最大振动幅值达0.8mm，动态应力峰值超疲劳许用应力，长期运行必然出现松动、开裂失效，与现场故障完全吻合。

5.4 优化方案

通过增加支撑刚度，将支架一阶固有频率提升至15.8Hz，避开工作激励区间，受迫振动幅值降至0.2mm以内，彻底解决振动失效问题。

06 动力学仿真选型指南

优先做自由振动（模态分析）

新项目前期动态设计、规避共振、获取结构固有频率与振型、对比结构刚度优化效果。

必须做受迫振动响应分析

1、设备持续旋转、往复运动周期激励场景；2、地震、风振、冲击、颠簸动态荷载；3、需要校核动态应力、振动幅值、疲劳寿命；4、存在共振风险，需量化振动响应。

总结

自由振动解决「结构本身会不会共振」的问题，受迫振动解决「外部激励下结构会坏在哪里、坏得多快」的问题。二者相辅相成，是结构动力学仿真的完整闭环。分清两种振动的底层逻辑与适用场景，才能精准解决工程振动难题。
