行星齿轮热固耦合做不对？90%的人栽在了这四个设置上

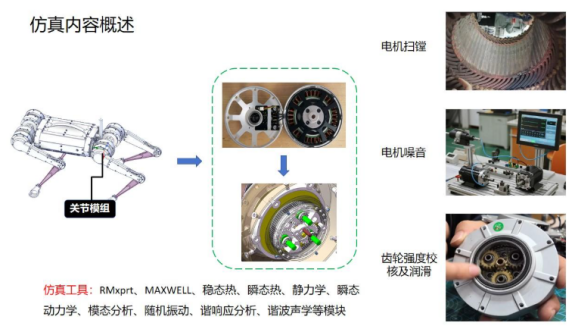

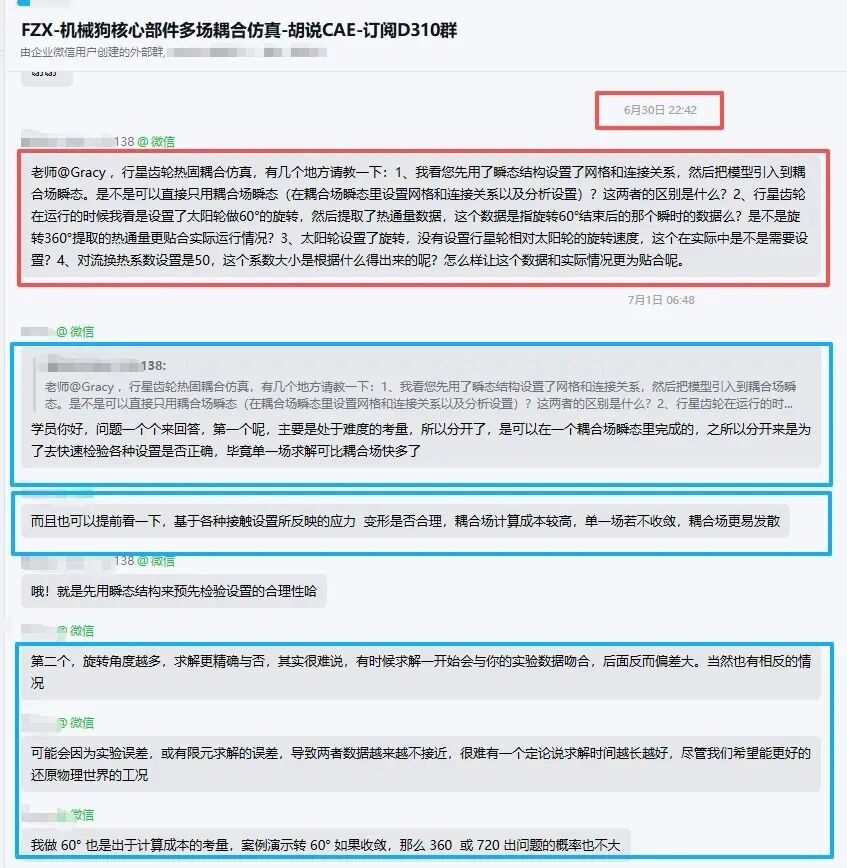

导读：四足机器人调试总出问题？电磁-结构多物理场耦合仿真一次性破解文章是针对VIP群用户的提问撰写的科普文章。我们还知道，齿面摩擦生热是行星齿轮减速器温升的核心来源，也是热固耦合仿真最容易出错的地方，几乎每个学员都在"行星齿轮热固耦合"这个环节栽过跟头：模型建好了，网格也画了，结果要么不收敛，要么和实测对不上。原因往往不在软件操作本身，而藏在四个最容易被忽视的基础设置里——分步建模怎么走、周期角取多少、行星轮自转要不要手动加、对流换热系数怎么定。
今天这篇文章，我们就用最直白的方式，把这四个底层逻辑一次理清。看完你会发现，仿真做不准从来不是"软件不会用"，而是"原理没理顺"。
如果你也在做行星齿轮 / 机器人关节模组 / 谐波减速器等相关仿真，欢迎加入 VIP 答疑社群——每周一次案例复盘 + 线上答疑 ，我们陪跑式地帮你把"做仿真"变成"做对的仿真"。
问题一：为什么不直接用耦合场瞬态一步建模？
很多初学者的第一反应是：既然最终要做热固耦合，为什么不直接在耦合场模块里一次性把网格、接触、约束全部设好？这样不是更省事吗？
理论上很有仿真软件确实支持一步建模，但工程仿真里几乎没人这么干。核心原因只有一个：齿轮接触非线性本身就极难收敛，再叠加热场双向迭代，等于把两个高难度问题捆在一起求解，大概率直接发散。
分步建模/仿真的真正价值，是逐步排错。

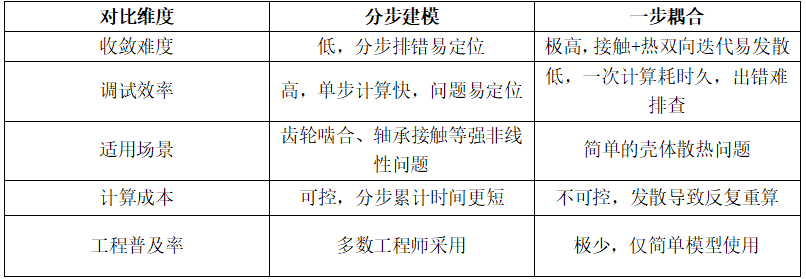

表：分步建模与一步耦合方案对比
问题二： 旋转60°提取热通量，够不够？
第二个高频疑问：为什么只让太阳轮转60°就提取热通量？转一整圈360°不是更贴合实际吗？
答案藏在行星轮系的周期性里。标准6行星轮结构，太阳轮每转过60°，啮合齿对的受力状态就完成一次完整循环——6个行星轮均分360°，周期角正好是60°。

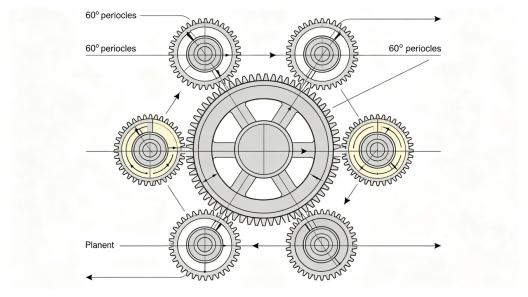

图：行星轮系60°周期角啮合原理示意图
表：不同行星轮数量对应的周期转角与计算量
60°已经覆盖了全部啮合工况，360°只是简单重复，不会新增有效信息。更关键的是算力成本。齿轮精细网格模型，360°完整旋转的计算量是60°的6倍，动辄多跑十几个小时，却没有任何工程收益。
热通量本质是单位面积的摩擦生热功率。只要啮合接触状态循环重复，60°提取的热通量分布，完全可以等效代表稳态连续运转的平均生热载荷。
实操提醒：如果你的行星轮数量不是6个，按"360°÷行星轮个数"取最小周期转角即可，不用硬套60°。
问题三：行星轮的自转，到底要不要手动加？
这是学员问得最多的一个问题：只给太阳轮加了旋转驱动，行星轮的自转怎么办？不设置的话摩擦生热会不会算少了？
恰恰相反，手动给行星轮加转速，才会把模型做坏。
表：行星轮转速设置方式对比
行星轮系的传动速比，是由太阳轮、行星轮、齿圈的齿数唯一确定的几何关系。如果你强行手动定义行星轮转速，大概率会和齿轮啮合的几何速比冲突，造成接触过约束，易出现应力失真和求解发散。
正确的逻辑是：行星轮的自转和公转，由齿轮接触自动驱动。
太阳轮给定主动转速，齿面啮合接触产生相互作用力，行星轮在约束+接触力驱动下，自动产生自转+公转，软件会自动计算齿面相对滑动速度。
问题四：对流换热系数50，是拍脑袋定的吗？
很多教程里对流换热系数直接填50，不少人就照抄了，结果算出来的温度和实测差很多。其实50不是标准答案，只是一个工程经验基准值。
对流换热系数h=50 W/(m²·℃)，对应的是密闭壳体内部空气和润滑脂换热的中间参考值。

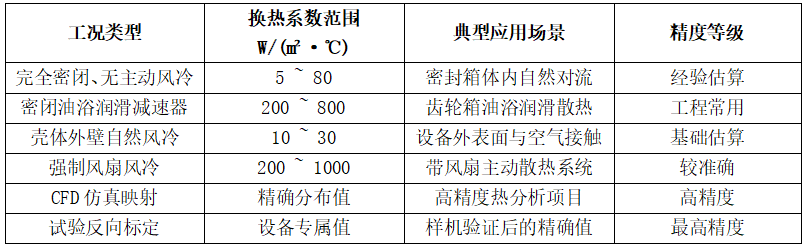

表：不同工况对流换热系数参考表
总之，行星齿轮热固耦合的难点，从来不是软件操作，而是对物理机制的理解。分步建模是为了排错、取周期角是为了提效、接触自动驱动是几何固有运动规律、换热系数是散热效果。

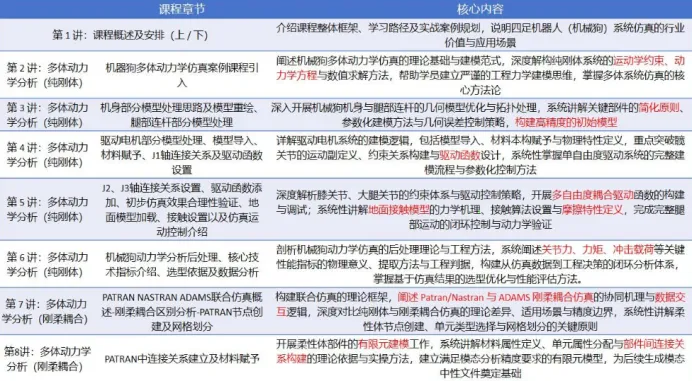

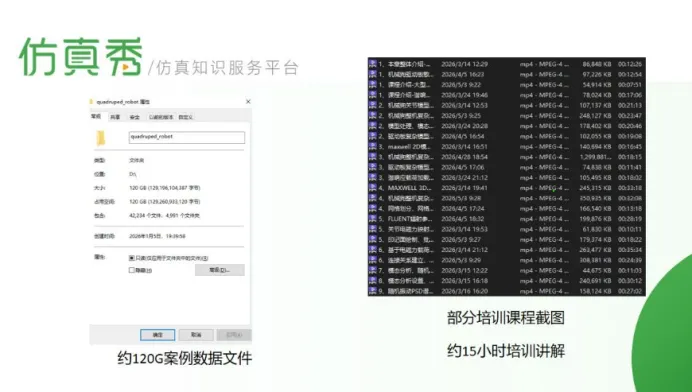

把这四个底层逻辑理清楚，再遇到仿真不收敛、结果不准的问题，你就知道该从哪里下手排查，而不是盲目调参数。最后，强烈向读者推荐笔者原创首发仿真秀《机械狗核心部件多物理场耦合仿真教程》，以上文章均源自课程VIP群用户讨论的启发，希望对学习者有更大帮助，欢迎加入课程订阅用户群深度交流。
