结构件电磁屏蔽设计优化指引：原则・方案・细节

1. 结构简洁性：屏蔽体设计需简洁，减少不必要的孔洞，避免额外新增缝隙，从源头降低干扰泄露 / 侵入风险。

2. 孔洞优化性：禁止开设细长孔；通风孔优先采用圆孔阵列形式；若屏蔽与散热需求冲突，需遵循 “小孔径、多数量” 原则，避免大孔径设计。

3. 电缆优先级：电缆的屏蔽处理优先级高于屏蔽体本身，其处理效果直接决定整体屏蔽性能，需重点关注。

4. 细节把控性：电磁兼容设计需关注每一个细节，任何疏漏（如微小缝隙、未接地电缆）都可能导致整体屏蔽效果失效。

5. 电连续性核心：屏蔽体的电连续性是影响屏蔽效能的最关键因素，材料自身屏蔽性能的影响较小（低频磁场场景除外）。

6. 成本平衡性：高性能屏蔽方案往往伴随高成本，设计时需在 “屏蔽需求” 与 “成本控制” 间找到最优平衡，避免过度设计。

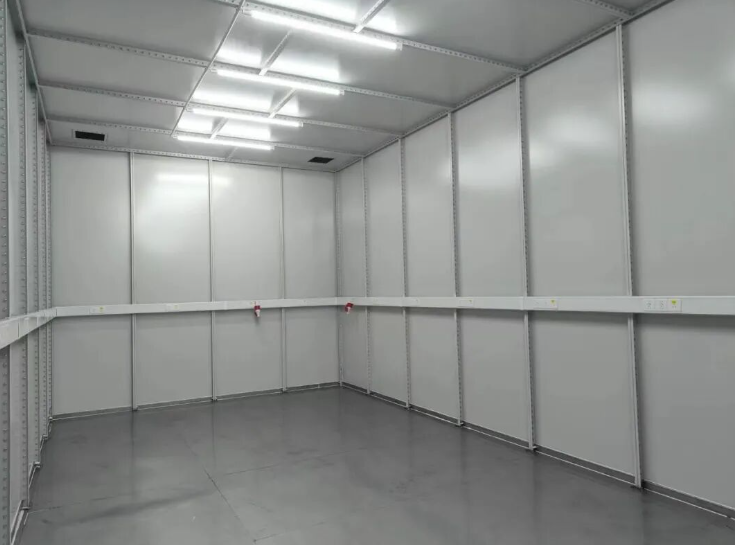

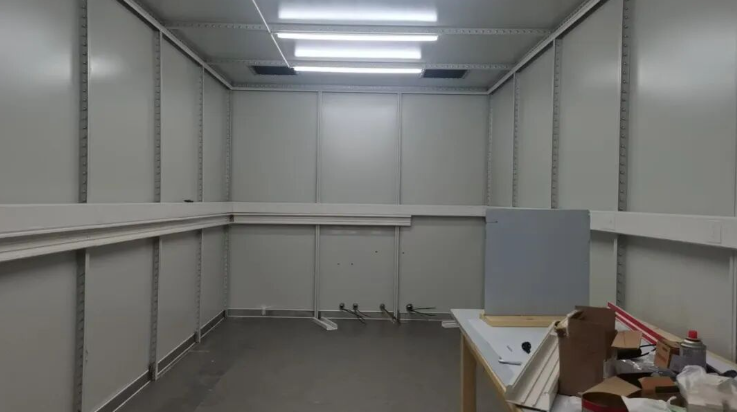

屏蔽方案按 “屏蔽级别” 从低到高分为：PCB 板级、元器件级、模块级、插箱 / 子架级、机柜级。其中，PCB 板级与元器件级屏蔽超出结构设计范围，本指引仅聚焦后三类（模块、插箱 / 子架、机柜）。

1. 综合优先：优先采用 “多级组合方案”，根据实际需求搭配不同级别屏蔽（如模块 + 插箱 / 子架），实现 “性能最优、成本可控”。

2. 线缆适配：若系统进出线缆数量多，优先选择模块屏蔽或插箱 / 子架屏蔽，谨慎使用机柜屏蔽（避免因线缆处理不当导致屏蔽失效）。

3. 高要求场景：对屏蔽效能要求极高的产品，采用 “三级屏蔽”（模块 + 插箱 / 子架 + 机柜），每级屏蔽性能要求降低，技术难度与成本更易控制。

两个零件的结合面缝隙是屏蔽效能的主要薄弱点，设计需从 “结构参数” 和 “屏蔽材料” 两方面入手：

一、结构参数影响（无屏蔽材料时）

二、屏蔽材料辅助设计（高要求 / 紧固点受限场景）

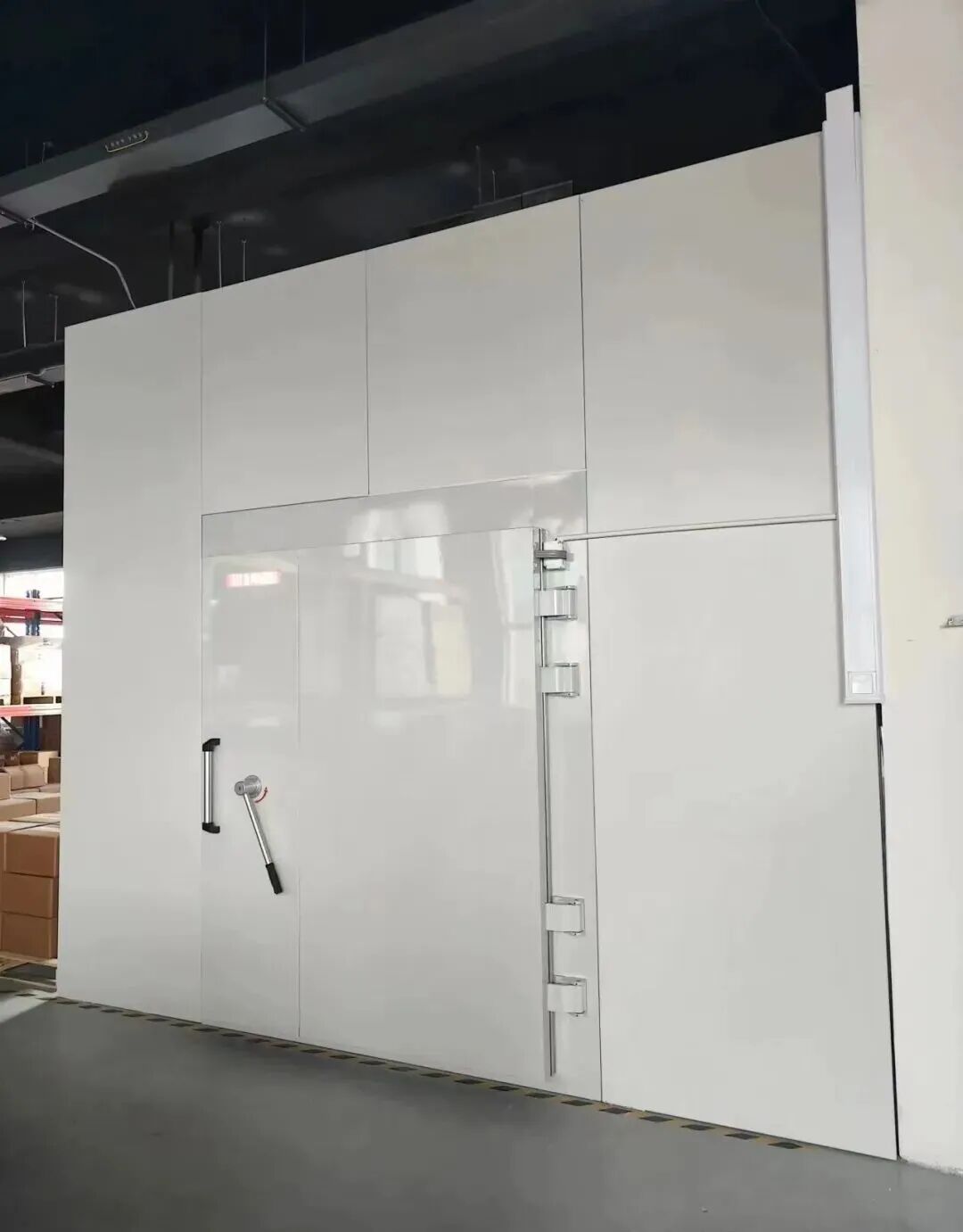

当缝隙屏蔽要求高或无法增加紧固点时（如柜门缝隙），需安装屏蔽材料，核心要求如下：

1.材料选择：优先选用屏蔽性能优异的材料（具体参考后续 “屏蔽材料选型规范”）。

2.安装形式：推荐以下两种形式（效能：方案三≈方案二＞方案一）：

• 方案一：仅用屏蔽材料填充缝隙，依赖材料自身性能；

• 方案二：屏蔽材料填充 + 紧固缝隙辅助，形成双重屏蔽路径；

• 方案三：在方案二基础上增加额外屏蔽层，进一步提升效能（与方案二差异不显著，按需选择）。

3.压缩量控制：

• 需保证屏蔽材料压缩量在允许范围，避免 “未压紧”（刚性不足 / 加工误差导致）或 “过度压缩”（材料失弹、压缩力过大）。

孔洞屏蔽效能主要取决于 “最大尺寸” 和 “深度”（与孔面积无关），优先开圆孔，其次方孔，禁止长腰孔。

一、通风孔屏蔽（平衡屏蔽与散热）

通风孔屏蔽主要采用 “穿孔金属板” 和 “波导通风板”，选型对比如下：

设计要求：

• 穿孔金属板：若屏蔽与散热冲突，采用 “减小孔径、增加孔深 + 孔密度” 的方式平衡；

• 波导通风板：无特殊要求时优先选 12.7mm 厚度铝制，与框架缝隙需焊接封堵。

二、其他孔洞屏蔽（指示灯 / 按钮 / 观察孔）

按以下优先级处理：

1. 优先将孔洞设置在屏蔽体外部，避免穿透屏蔽体；

2. 选用带屏蔽功能的元器件（屏蔽指示灯、屏蔽按钮、屏蔽玻璃），并确保安装缝隙屏蔽有效；

3. 无法外移时，采用屏蔽罩覆盖孔洞；

4. 小孔洞若屏蔽效能达标（参考穿孔金属板标准）且无电缆引出，可无需额外处理。

线缆是电磁干扰的主要 “传导路径”，处理优先级高于屏蔽体本身，核心包括 “电缆进出屏蔽体” 和 “滤波器安装” 两部分：

一、电缆进出屏蔽体处理

二、滤波器安装要求

滤波器是电源线屏蔽的关键，安装与走线需满足以下规范：

1. 安装位置：

• 交流滤波器：必须安装在屏蔽体上，确保安装面缝隙屏蔽达标；

• 直流滤波器：推荐安装在屏蔽体上，低要求场景可装于屏蔽体内（需注意电源线穿出屏蔽体的屏蔽处理）。

2. 走线规范：

• 进出线需分别位于屏蔽体两侧（外部输入线接滤波器，内部输出线从滤波器引出）；

• 输入线与输出线禁止平行走线或相互缠绕（避免干扰耦合）。

3. 接地要求：滤波器外壳必须与屏蔽地（保护地）可靠连接，确保干扰有效泄放。
