电磁兼容设计必看!EMC/EMI/ESD 核心区别 + 防护要点,电磁兼容不踩坑!

1月前浏览287

1

核心概念辨清:别再混淆 EMC、EMI、ESD



很多工程师在设计中把三者混为一谈,实则三者是包含与被包含、源头与管控的关系,EMC 是综合性能要求,EMI 和 ESD 则是 EMC 设计中需要重点攻克的两大核心问题,尤其在电池设备中,电池及保护板本身还可能成为 EMI 干扰源,更需精准区分、针对性设计。

01

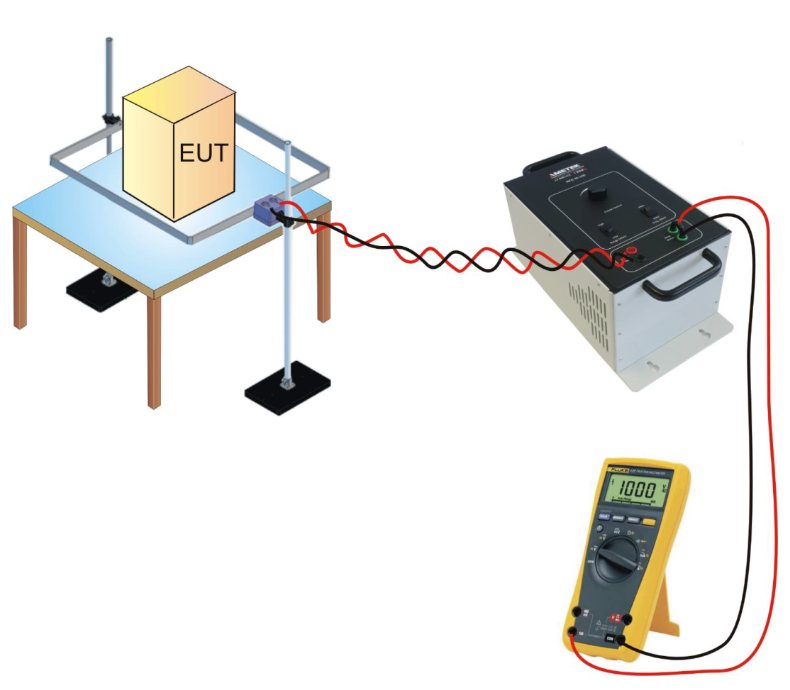

电磁兼容性(EMC):产品电磁性能的 “综合体检表”

EMC 是设备或系统的核心电磁性能指标,要求设备在自身电磁环境中正常运行,同时不对周边其他设备产生无法忍受的电磁干扰,核心包含两大维度:


一是EMI 控制(电磁干扰抑制):要求设备运行时产生的电磁噪声不超过限值,比如电池充放电过程中,电池保护板不能产生过量电磁噪声;

二是EMS(电磁抗扰度):要求设备能抵抗外界电磁干扰,维持正常工作,比如储能电池在复杂电网环境中,需抵御外界电磁信号的干扰。

02

电磁干扰(EMI):电磁环境的 “污染源”

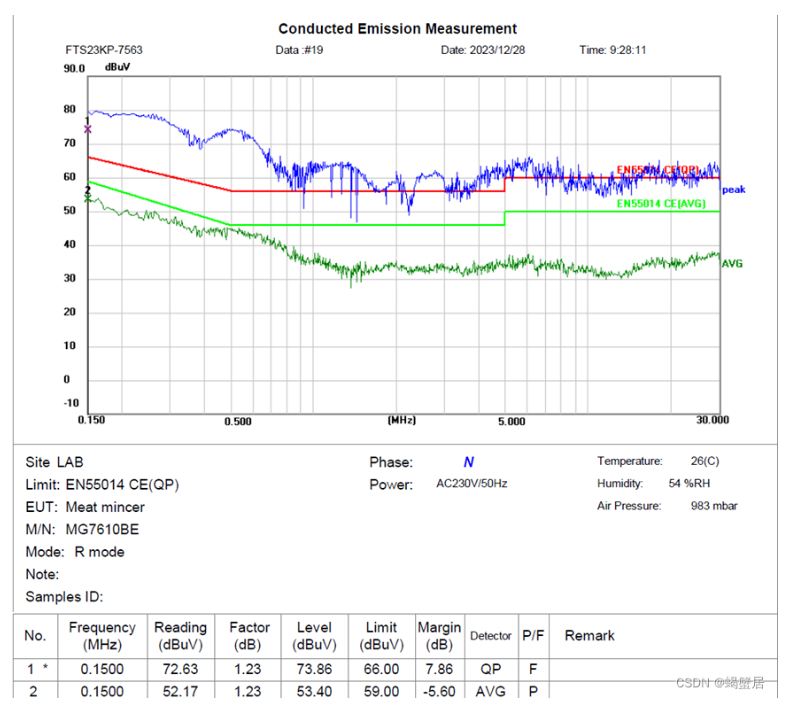

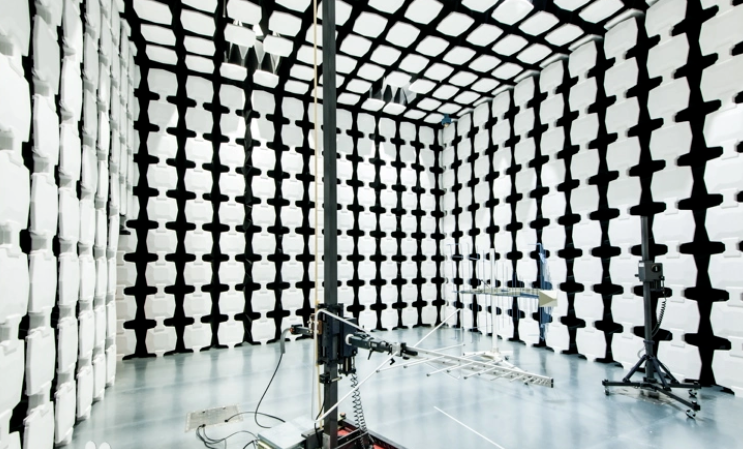

EMI 是设备执行自身功能时,产生的不利于其他系统正常运行的电磁噪声,是导致电磁环境恶化的主要因素,也是 EMC 设计中需要重点抑制的对象,分为传导干扰辐射干扰两类。在电池相关设备中,电池、保护板、充放电电路都是潜在的 EMI 辐射体,需通过专项设计规避干扰。

03

静电放电(ESD):电子器件的 “隐形杀手”

ESD 是静电积累后发生的电荷转移现象,属于瞬时干扰源,看似微小,却能直接造成敏感器件击穿损坏或性能降级,比如电池管理系统(BMS)中的精密芯片,极易因静电放电出现故障。ESD 是 EMI 的重要来源之一,也是电磁兼容设计中的专项防护重点。


简单来说:EMC 是最终目标,EMI 是需要抑制的干扰问题,ESD 是需要规避的瞬时干扰源,三者共同构成电子设备(尤其是电池相关设备)电磁性能设计的核心体系。


2

EMC 设计黄金原则:从源头规避问题,降低整改成本



电磁兼容设计的关键绝非 “后期整改”,而是 “前期规划”,尤其是电池兼容设计中,电池布局、充放电电路设计与 EMC 防护的结合,更需遵循系统化原则,否则后期变更电路、PCB 布局、结构模具,将导致研发成本大幅增加、周期延长。

01

原则 1:前期介入,与产品研发同步规划

在产品研发初期,就要将 EMC 设计融入电池选型、电路设计、PCB 布局等环节,比如电池保护板的设计阶段,就需考虑 EMI 抑制措施,避免设计成型后再回头解决电磁干扰问题,造成不必要的资源浪费。

02

原则 2:系统化设计,多岗位协同配合

EMC 性能的实现并非单一岗位的工作,需要硬件、PCB 设计、结构工程师协同发力,同时配合 EMC 专家的专业建议,将问题消灭在设计阶段:



  • 硬件工程师:掌握 EMI 抑制与 EMS 抗扰设计知识,重点优化电池充放电电路的电磁性能;

  • PCB 设计工程师:精通器件布局、层叠设计、高速布线的 EMC 规范,兼顾电池线路的合理性与电磁防护;

  • 结构工程师:了解产品屏蔽结构、外壳接地等防护设计要点,适配电池设备的结构特性。

来源:电磁兼容之家
