航空航天与高端制造状态监测设备全解析：从振动传感、声学成像到数据采集

流程工业智能运维

1月前浏览468

在航空航天与高端制造领域，设备的状态监测正从“被动维修”走向“预测性维护”。从高超音速飞行器的地面振动测试，到压缩机组、风电齿轮箱的24小时在线监测，一套完整、精密的数据采集与分析系统，已成为保障安全与效率的核心基础设施。

根据市场研究数据，2025年全球机器状态监测市场规模约为30亿美元，预计到2034年将增长至68亿美元，年复合增长率达9.7%。其中，振动分析细分市场占据主导地位，预计2026年将占全球市场的36.11%。

本文将聚焦振动监测、声学监测、温度监测、油液监测四大板块，结合HBK（Brüel & Kjær）、SKF、Bently Nevada等国际主流厂商的产品矩阵，深度拆解关键设备的技术路径与应用场景。

一、振动监测设备：预测性维护的“感知神经”

振动监测是状态监测中最成熟、最核心的技术手段。通过分析设备运行中的振动信号，可以提前识别转子不平衡、轴不对中、轴承磨损、齿轮啮合异常等典型故障。

1. 加速度传感器

加速度传感器是振动监测的“第一公里”。目前主流的技术路线可分为以下几类：

（1）按物理原理与输出分类

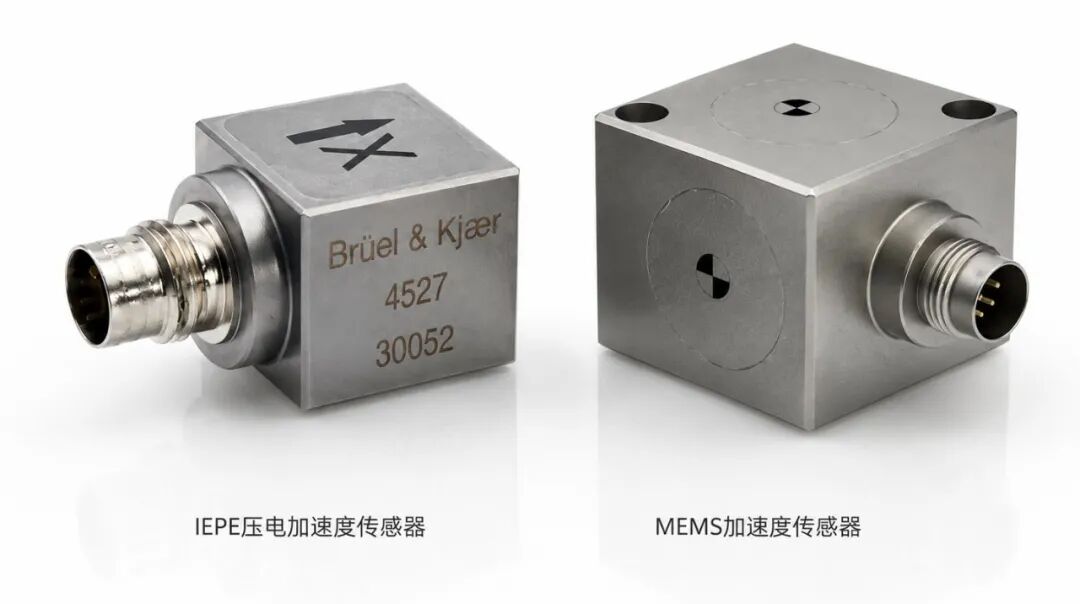

IEPE压电加速度传感器：最广泛使用的接触式传感器。利用压电效应将机械振动转换为电荷信号，内置放大器输出标准电压信号，抗干扰能力强。适用于轴承、齿轮箱等高频振动测量。

MEMS加速度传感器：采用微机电系统技术，集成度高、成本低、功耗小。部分新型数字MEMS传感器甚至内置了FFT分析和无线传输功能，可在休眠与唤醒模式间切换，非常适合无线状态监测网络。

（2）按安装与测量方式分类

接触式（常规安装） ：通过磁吸座、螺栓或胶水固定于设备外壳或轴承座。这是现场最常见的监测方式。

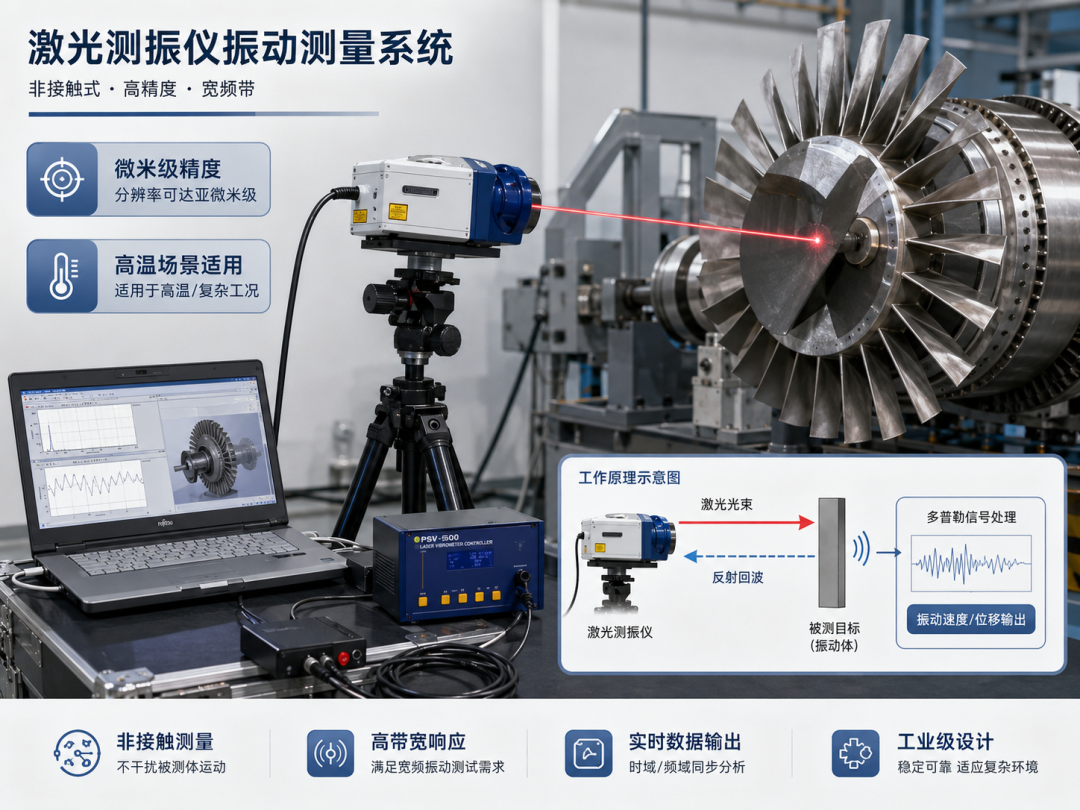

非接触式（激光测振仪） ：近年来发展迅速的高端方案。基于激光多普勒效应（如激光多普勒测振仪），不接触被测物体即可测量振动位移与速度。其优势在于：

适用于高温、高压、轻质结构等无法安装接触式传感器的场景。
测量精度可达微米级，频率响应极宽。
常用于航空航天薄壁结构、涡轮叶片的高精度模态测试。

（3）按通信方式分类

有线传感器：可靠性高，适合长期在线监测。

无线振动传感器：采用Wi-Fi、蓝牙、LoRa或ZigBee技术，部署灵活，尤其适合风电叶片、管网阀门等布线困难的场景。

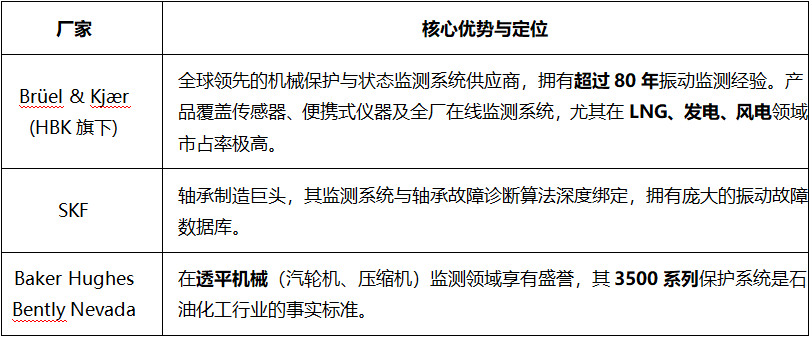

市场主要厂家

2. 数据采集卡：通往智能分析的“桥梁”

单纯有传感器还不够，如何将微弱、高频的模拟信号转换为数字信号进行分析，才是状态监测的真正门槛。

关键参数：高采样率、多通道同步、低噪声、宽动态范围。对于振动分析，通常需要采样率不低于102.4 kS/s，以捕捉高达40kHz以上的高频轴承故障信号。

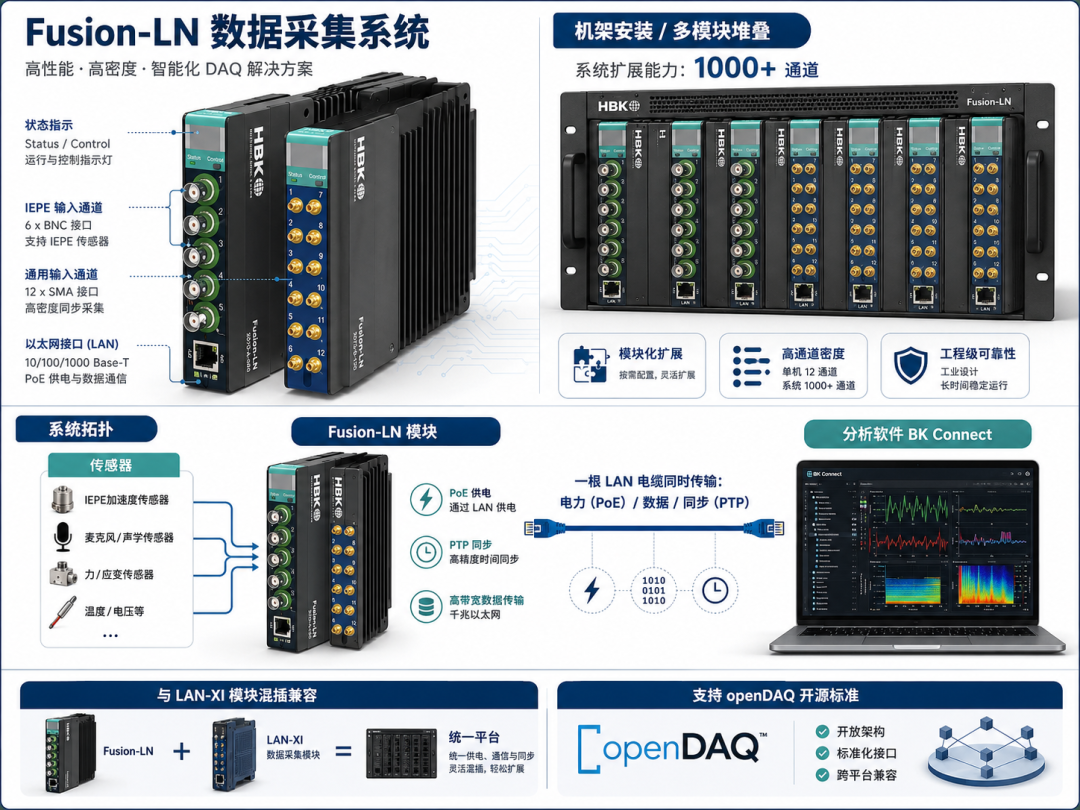

HBK的FUSION-LN方案：HBK推出的新一代多功能DAQ系统，专为航空航天与复杂工况设计。

高吞吐量与通道密度：双倍带宽，数据吞吐量翻倍，支持更精细的FFT计算。

极端环境适应性：新型前面板专门保护高温电荷加速度计，适合恶劣工况下的长期测试。

软硬协同：利用openDAQ开源工具，用户可以轻松发现、配置和传输数据，极大缩短了设置时间。

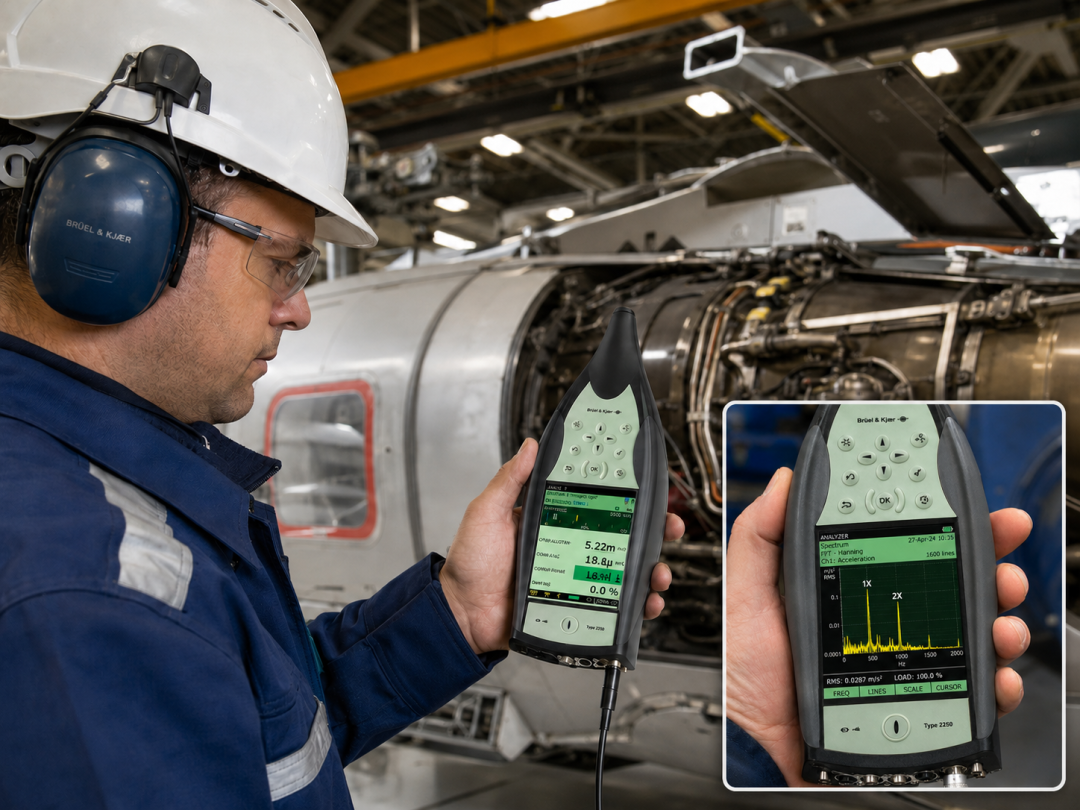

3. 便携式振动分析仪

除了在线监测，现场巡检依然不可或缺。

典型功能：手持式设备通常具备FFT频谱分析、1X/2X倍频分析、包络解调、相位测量、轴心轨迹等功能。

典型故障诊断谱图：

转子不平衡：1X（一倍频）幅值突出。

轴不对中：2X（二倍频）幅值明显，常伴较大轴向振动。

轴承故障：高频段出现冲击脉冲，边频带丰富。

齿轮故障：啮合频率及其边带幅值异常。

主流厂家：Fluke、Prüftechnik、Emerson（AMS系列）。

二、声学监测设备：从“听声辨位”到“声纹诊断”

声学监测是振动监测的重要补充。利用麦克风阵列和波束形成技术，可对远距离、非接触的设备异常进行定位。

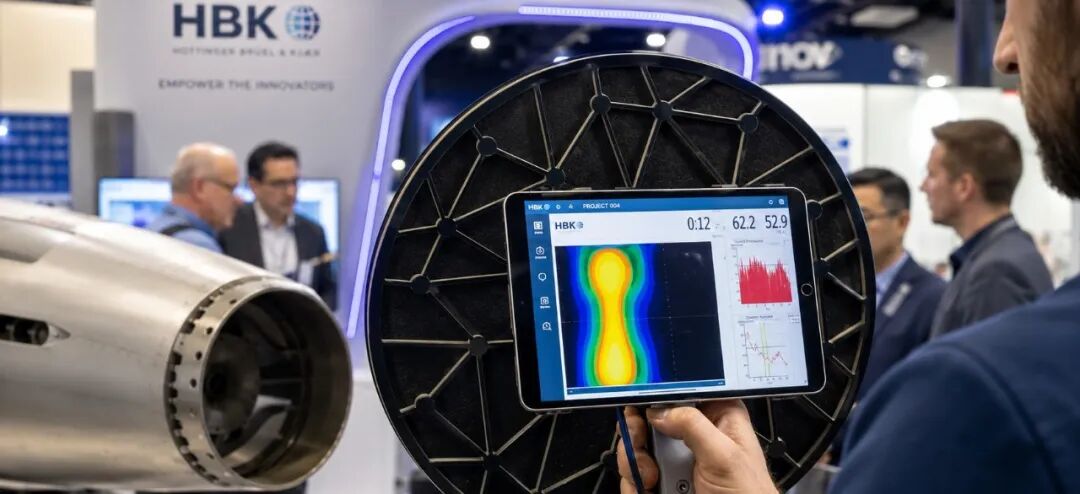

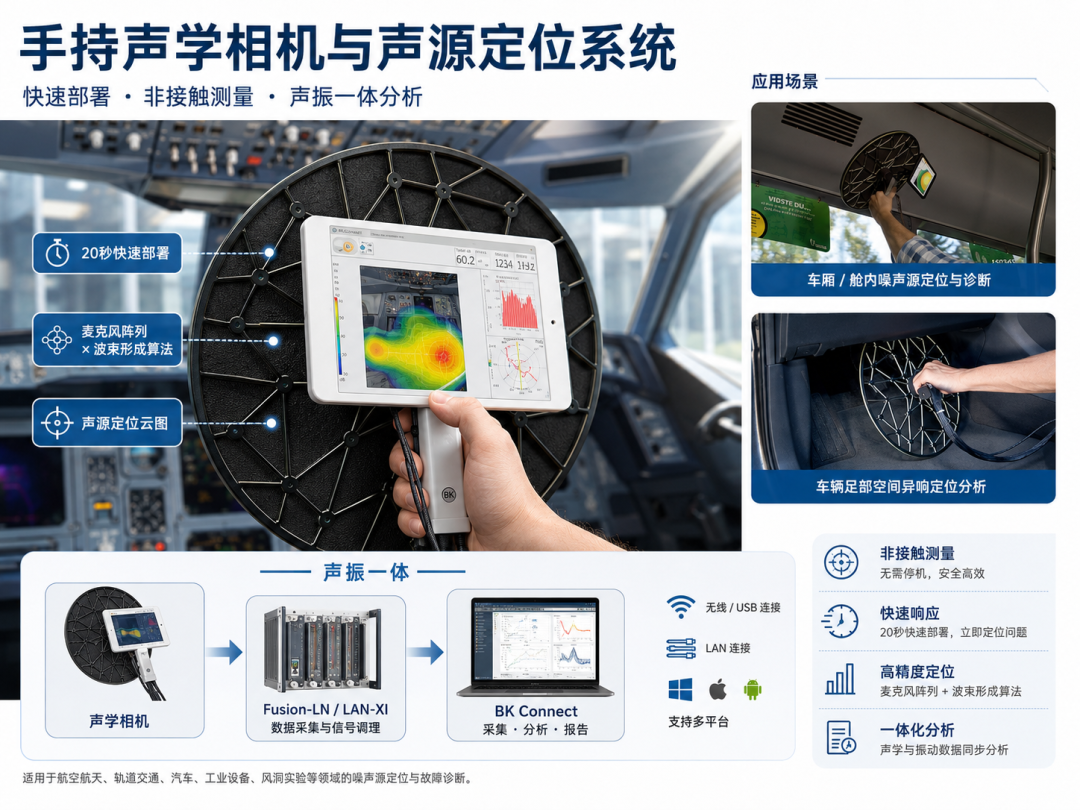

1. 声学相机（声源定位系统）

工作原理：通过布置数十甚至上百个微型麦克风阵列，采集声音信号，利用波束形成算法计算声源位置，并将定位结果叠加在可见光图像上，形成直观的“声音云图”。

核心应用：

气体泄漏：高压阀门、管道内漏的超声波可视化定位。

局部放电：高压开关柜、GIS设备的绝缘缺陷检测。

车辆NVH：识别风噪、路噪及动力总成异响源。

主流厂家：Brüel & Kjær (HBK)、FLIR。

2. 声纹数据采集卡

声学信号的频率范围远高于常规振动（可达100kHz），因此对采集卡提出了更高要求。

硬件要求：需要具备高采样率（≥204.8kHz） 和多通道同步能力，以保证波束形成的相位一致性。

专业应用：在航空航天领域，Tescia等专用系统用于旋转机械声学认证、地面振动监测以及基于触发器的实时分析，能轻松集成到LAN-XI和Fusion-LN硬件中。

三、温度与热状态监测：红外热成像

温度异常往往是机械故障的早期预兆。

应用场景：轴承温升、电机绕组过热、电气接头氧化发热、润滑失效导致的摩擦热。

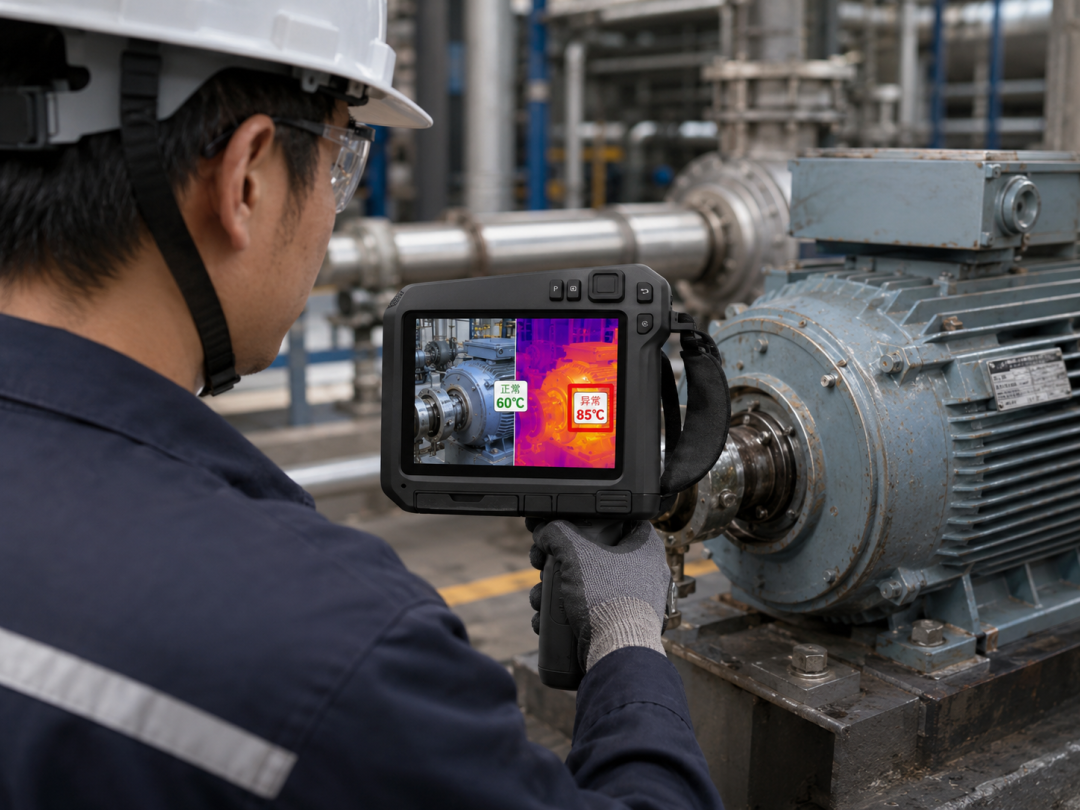

典型案例：正常运行的轴承表面温度通常在60℃左右，若红外热像仪检测到该点温度骤升至85℃，通常指向润滑不足或过载。

主流厂家：FLIR Systems、Fluke Corporation。

四、油液状态监测：设备的“血液分析”

对于大型压缩机、齿轮箱和汽轮机，油液监测能够提供磨损与污染的直接线索。

检测指标：

铁谱/磨粒分析：判断齿轮、轴承的磨损程度与类型。

粘度/水分/颗粒计数：评价润滑油老化、进水及污染趋势。

主流厂家：Parker Hannifin、Tan Delta Systems。

五、结语：软硬一体，构建智能维护生态

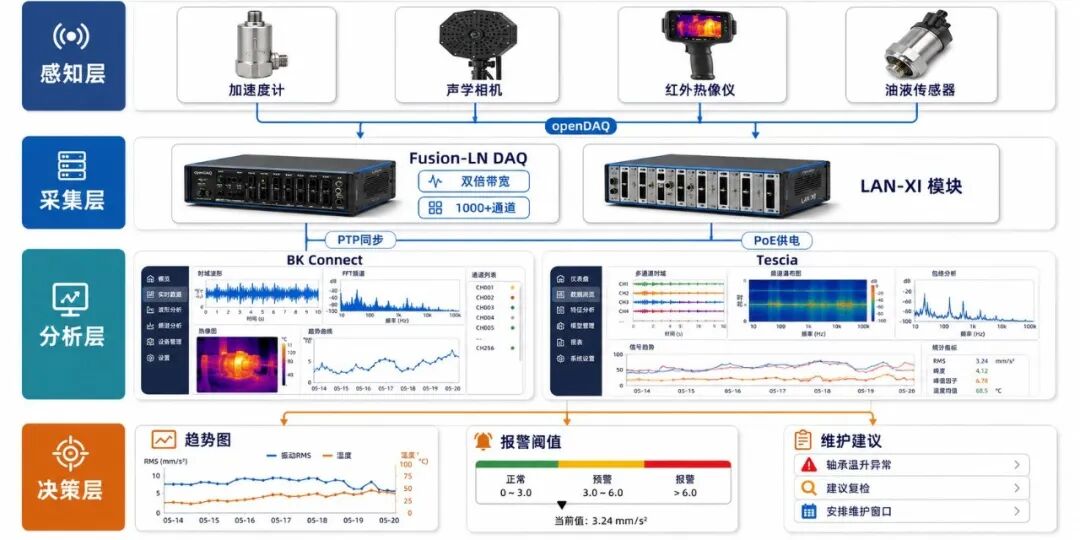

预测性维护已从单一传感器向“传感-采集-算法-决策”一体化方向演进。

硬件层面，IEPE与无线传感器并存，非接触式激光测量解决了特殊场景难题；HBK的Fusion-LN等高密度DAQ系统正在定义数据吞吐效率的新标准。

软件层面，BK Connect等软件套件不仅提供用户界面与模板化分析，更通过“已完成管理”功能确保数据处理的严谨性与行业标准符合性（如ISO 10816）。

行业趋势：根据行业报告，工业物联网（IIoT）和人工智能（AI）正在加速融入状态监测，HBK等头部企业已推出AI驱动的BKV Beyond®平台，将监测从边缘延伸到云端，实现设备健康的全生命周期管理。

“看得见”的振动与“听得见”的声音，正在构建起高端制造与航空航天安全的数字防线。
