急加速时车内总有"滋滋"电磁异响？这次真不是隔音棉的锅

查电磁参数、调控制策略都没用，最终发现：问题藏在转子斜极的扭转方向上。只把斜极从「3段一字」改成「6段V字」，异响直接消失。

📖 案例来源：邵杰等，《新能源永磁同步驱动电机NVH的优化及改善》，小型内燃机与车辆技术，2025.12

一、现象：48阶尖叫，3300Hz炸了

某新能源车型外特性急加速工况下，驾驶室内出现明显的电磁异响，超出NVH标准线，不可接受。

工程师把噪声做成了工程化的振动频谱图，问题立刻现形——

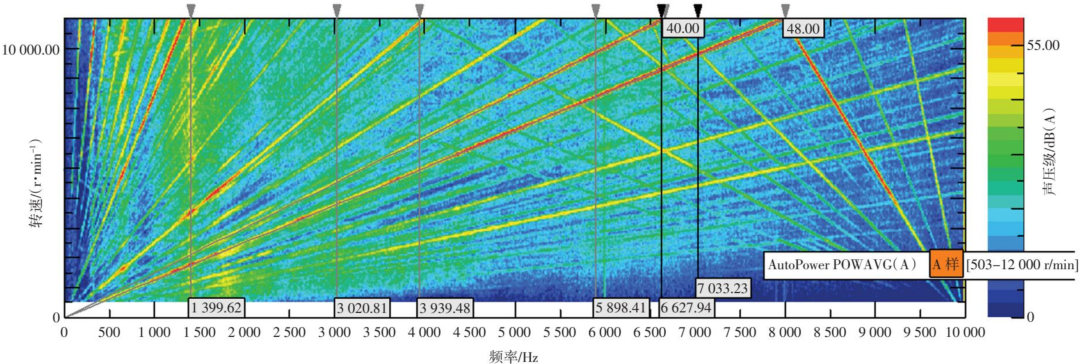

噪声能量高度集中在48阶次（与定子槽数对应），并且在 1300Hz / 3300Hz / 5700Hz 三个频率出现共振尖峰：

3300Hz才是真正让人耳朵受不了的那个尖峰。

二、追根：不是电磁算错了，是转子在"拧麻花"

🔬 NVH从哪来？

永磁同步电机运行时，气隙中的一系列谐波磁场在定转子表面产生麦克斯韦力，分解为径向和切向两个分量——

• 切向分量 → 产生电磁转矩（有用）+ 转矩脉动（有害但量级小）

• 径向分量（径向力波） → 沿气隙圆周交变旋转，量级远大于切向，是振动噪声的头号激励源

所以问题表象是"48阶径向力波"，但力波只是激励，真正的共振放大器得去结构侧找。

🔧 模态排查：锁定转子

对电机零部件逐一做设计校核 + 模态分析：

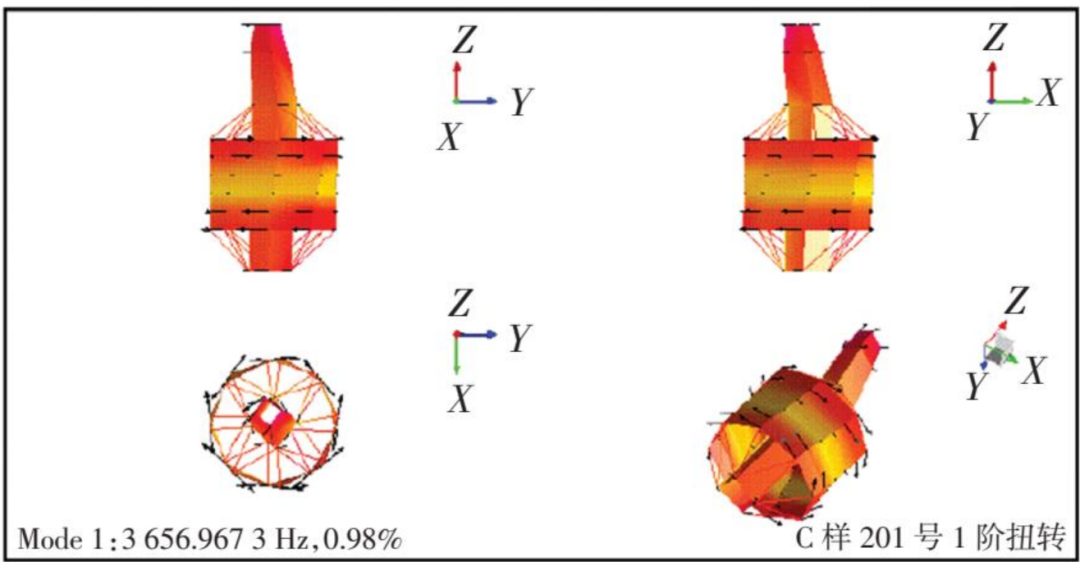

转子一阶扭转模态 ≈ 3500Hz，与激励的 3300Hz 几乎撞车 → 共振被放大，再以结构传函辐射进驾驶室。

💡 根因揭底：斜极方向帮了倒忙

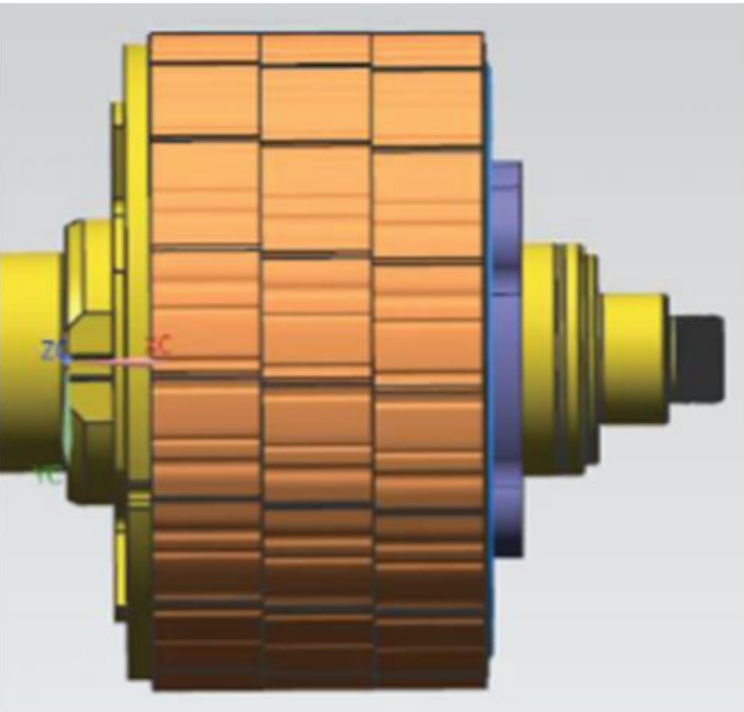

再看转子本身的结构——原方案用的是 3段「一」字型斜极：


纯文本[第1段] ↗ 斜向右
[第2段] ── 居中
[第3段] ↙ 斜向左     ← 第1段与第3段扭转方向相反

关键问题在这里：

第1段与第3段的扭转方向虽然彼此相反，但整体产生的交变扭转力矩的方向，恰好与48阶径向力波激发的扭转激励方向相同——等于是电磁力一拧，转子跟着共振放大，3300Hz的噪声就被"唱"了出来。

一句话串起来整个因果链：

48阶径向电磁力 → 周期性扭转激励 → 频率撞上转子一阶扭转模态（3500Hz≈3300Hz）→ 共振放大 → 壳体传函 → 驾驶室电磁异响

三、解法：不改电磁，只改斜极"排兵布阵"

到了这一步，有两条路：

选 B——保留所有电磁设计，只重构转子叠片的斜极几何。

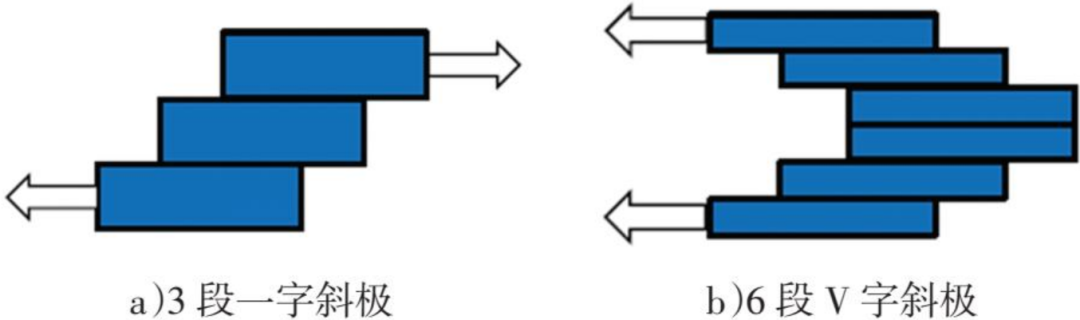

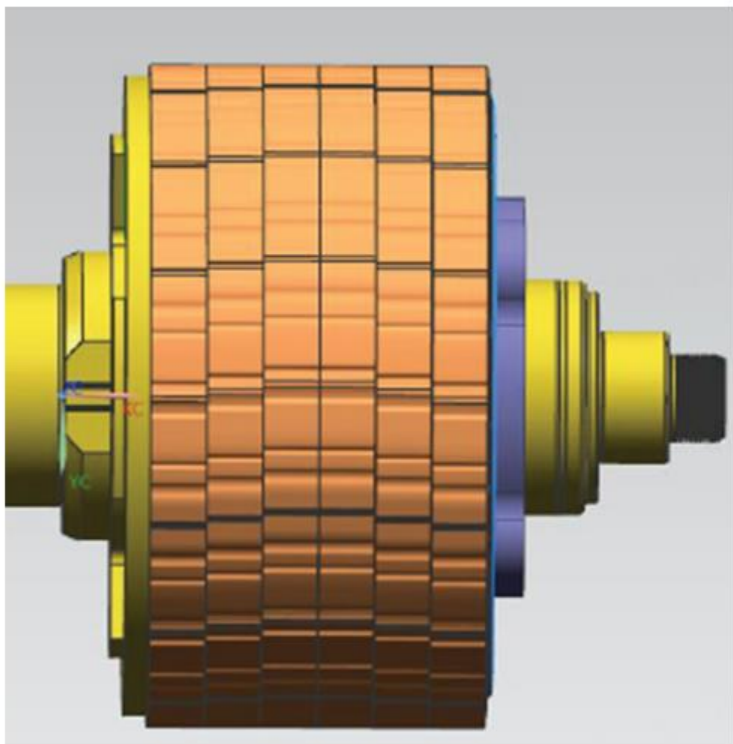

✅ 优化方案：3段「一」字 → 6段「V」字斜极

核心改动逻辑就两层：

精髓不在于"段数越多越好"，而在于——

V字斜极让各段扭转方向两两制衡，把原来帮着电磁力一起"拧"的那股净力矩，反转过来变成抵消力，同时改变了转子扭转模态的等效边界条件，频率自然就移开了。

四、验证：台架+实车，双重实锤

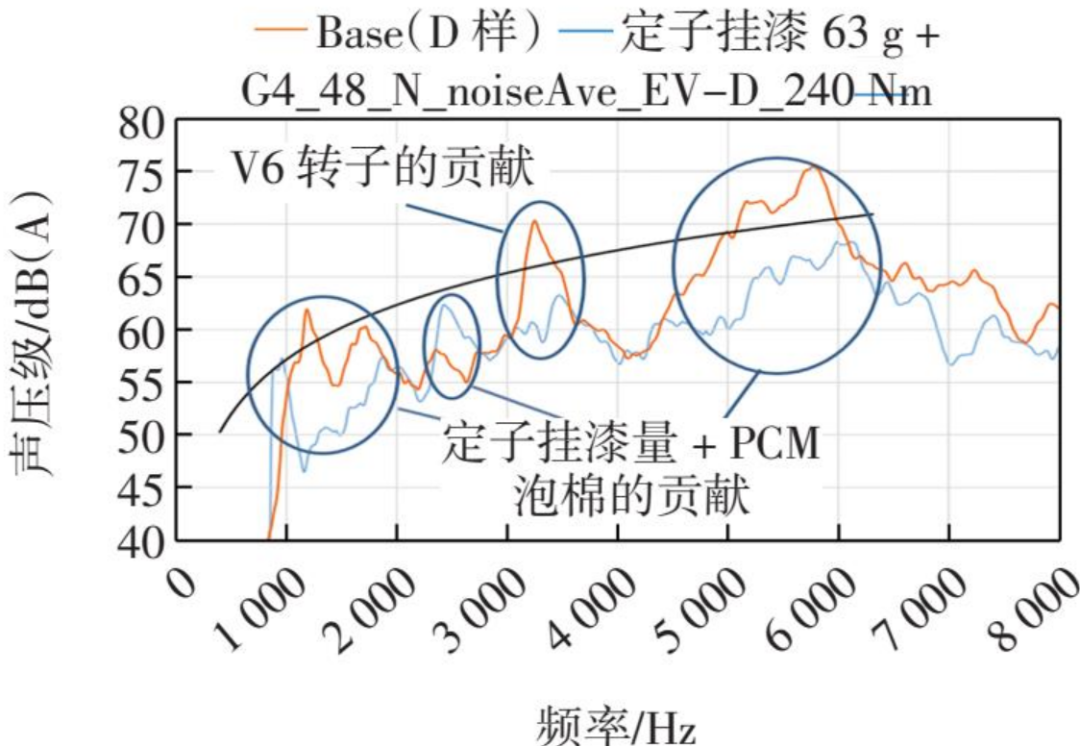

📊 台架对比：同一台变速箱，只换转子

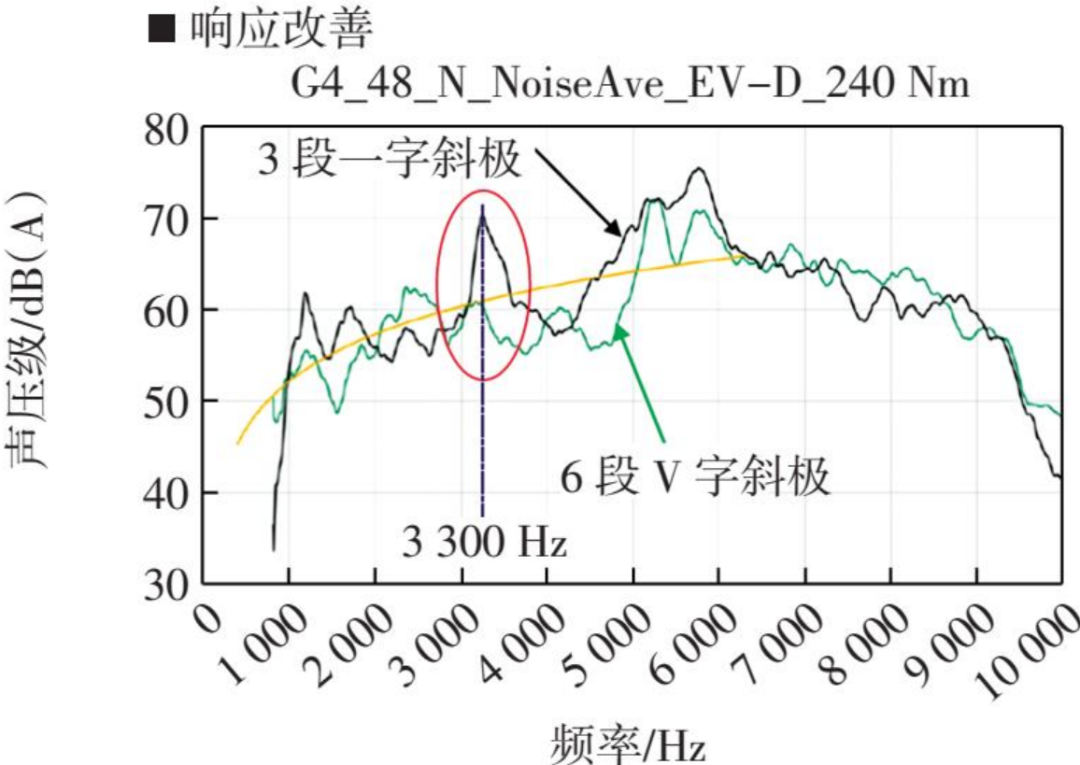

那个扎眼的 3300Hz 尖峰——从频谱图上被抹平了。

🚗 实车装车验证

• ✅ 急加速时原异常电磁异响完全消失

• ✅ 全车速区间噪声满足设计标准

• ✅ 未引入新的异常峰值（NVH最怕的就是"按下一个葫芦浮起另一个瓢"）

• 🏆 主观评价 7分/10分，达到量产可接受水平

五、三个值得记下来的结论

① NVH的根不一定在电磁侧

很多团队一看到"电磁声"就去调谐波、改槽配合，但这些是动力系统的命门参数。结构侧的模态避频/振型解耦，往往是性价比最高的切入点——这台电机就是典型案例。

② 斜极不是"加了就安全"的万灵药

斜极的核心功能是削弱齿槽转矩、改善反电势正弦度，但它的扭转耦合效应经常被低估。尤其当分段数少、排列不对称时，斜极本身会变成共振放大器。斜极的方向管理，本质是结构动力学问题。

③ 从「一字」到「V字」，赢在"方向"而非"复杂度"

6段V字管用的原因不是段数翻倍，而是做到了两件事并行：

1. 相邻斜极扭转方向相反 → 激励扭矩自抵消

2. 改变转子等效刚度分布 → 模态频率移出3300±区域

📌 写在最后

这篇论文的价值在于：它是一个完整闭环的工程故事——

现象（急加速异响）→ 数据化（48阶 / 3300Hz）→ 物理定位（转子一阶扭转模态 3500Hz）→ 根因（一字斜极扭转方向与激励同向）→ 最小侵入式修复（6段V字斜极）→ 台架+实车双重验证。

不改电磁、不降性能、不大动BOM——只把转子叠片的斜极排布换个方向，就把不可接受的电磁声做没了。 这种"小杠杆撬大效果"的思路，值得每一位电驱NVH工程师收进工具箱。

📚 参考文献：邵杰、刘丽明、王振等，《新能源永磁同步驱动电机NVH的优化及改善》，小型内燃机与车辆技术，Vol.54 No.6, 2025.12
