最近在朋友圈刷到了中国航天科工集团2026届校招的公告，需求的专业和岗位让我挺有感触。自动化、电气工程、控制理论与控制工程、航空宇航科学与技术、兵器科学与技术、力学、动力工程……岗位方向从电机控制、导航与测试到嵌入式软件、无人机飞控软硬件设计，覆盖面非常广。航空航天和国防军工领域对专业人才的需求，从来没有像今天这样旺盛。

但说实话，看到这份公告，我想到的不仅仅是"机会多"，更多的是一个现实问题：很多应届生，甚至已经工作了几年的工程师，理论基础其实不差，可一旦到了真正的工程项目里，面对弹道仿真、飞行器建模这些活儿，往往会陷入"知道理论但不知道怎么落地"的困惑。课本上讲过六自由度方程，考试也推导过气动公式，但打开仿真软件，面对一堆按钮和参数，却不知道从哪儿下手。

这太正常了。我当年刚入行的时候，也是这么过来的。所以今天想跟大家聊聊，我是怎么从MATLAB、C++、Python代码的"炼狱"里走出来，又是怎么一步步用FlightSim这个国产平台，把弹道设计这件事变得"看得见、摸得着"的。如果你也正在经历类似的迷茫，希望接下来的内容对你有帮助。

01

为什么弹道设计如此关键

飞行器弹道，是连接设计方案与作战效能的桥梁。

无论是一枚战术导弹、一架侦察无人机，还是一枚运载火箭的助推段，其飞行轨迹的优劣直接决定了任务能否成功、射程是否达标、命中精度是否满足指标、飞行过程是否可控、能量分配是否合理——这些核心性能，都可以通过弹道计算来定量回答。

然而，弹道设计远没有”输入几个参数、跑一下程序”那么简单。

真实的工程弹道涉及气动、推进、制导、控制、结构等多学科的深度耦合。一枚完整的导弹弹道，不仅要计算质心运动轨迹，还需要考虑姿态动力学、舵机响应延迟、导引头测量噪声、校正网络相位滞后、级间分离瞬态冲击等数十个物理环节的相互作用。任何一个环节建模不充分，都可能导致仿真结果与真实飞行之间存在无法接受的偏差。

传统上，弹道设计遵循一条封闭而漫长的路径：

编写MATLAB或C++程序 → 运行 → 调试参数 → 输出结果 → 发现问题 → 返回修改代码 → 重新编译 → 再次运行……

这个循环每多走一轮，时间成本和沟通成本就往上叠加一层。更麻烦的是，这些程序往往由个别工程师编写，代码逻辑只有作者本人能够理解，换一个人接手时，调试和维护变得异常困难。一个中等复杂度的型号弹道项目，如果在设计阶段缺少通用化工具平台的支撑，从初始方案到定型往往需要数月之久。

有没有一种方式，让弹道设计的过程变得”看得见、摸得着、改得了”？

这正是FlightSim通用弹道建模平台要解决的问题。

02

FlightSim：让弹道设计从”代码”走向”模块化”

FlightSim是一套面向大气层内飞行器的通用弹道设计与仿真平台。与国外成熟的航天动力学软件（如侧重任务分析的STK、侧重轨迹优化的POST/ASTOS等）不同，FlightSim专注于大气层内飞行器的弹道建模——这正是国内型号研制中最迫切的需求领域。

FlightSim的核心理念可以用一句话概括：图形化建模、可视化仿真、一体化优化。

具体来说，FlightSim提供以下关键能力：

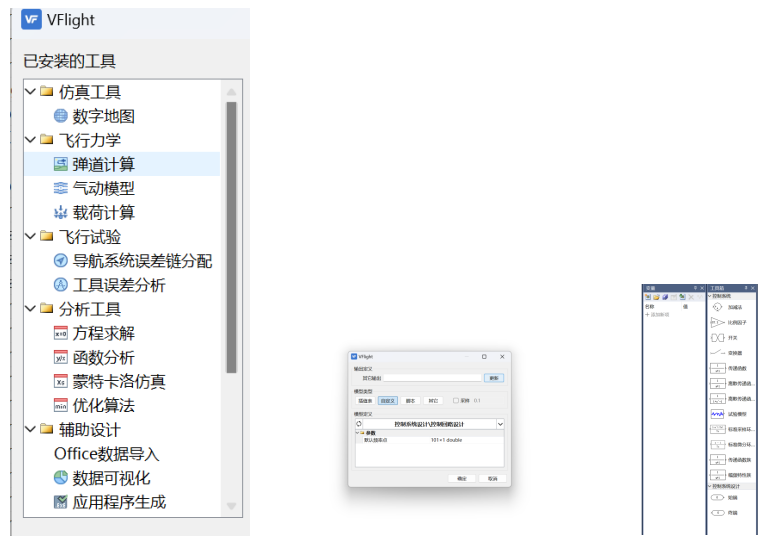

• 可视化编程建模：将传统MATLAB/C++的”无形”代码转化为图形界面的”有形”建模，设计人员通过拖拽和配置即可搭建完整的弹道模型
• 三自由度/六自由度仿真：从简单的质点弹道到包含舵机、制导系统、测量设备的精确六自由度全量仿真

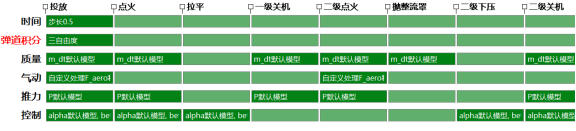

• 事件驱动架构：支持级间分离、发动机点火/关机、整流罩抛离等离散事件的灵活定义
• 多学科模型库：内置气动、推力、控制、制导、目标等标准化模型，支持快速复用
• 一体化优化：集成迭代求解、参数优化、蒙特卡洛仿真等工具，打通”建模-仿真-优化”全链路

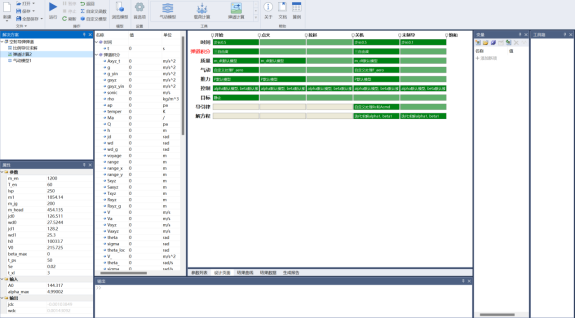

在FlightSim中，一条完整的弹道模型不再是几百行晦涩的代码，而是一张清晰的逻辑拓扑图。每个模块的功能、输入输出关系、参数配置都一目了然，团队中的任何成员都可以快速理解、修改和调试。

这意味着，弹道设计的迭代周期可以从”周”缩短到”天”，模型维护的门槛从”专家依赖”降低到”全员可参与”。

03

从质点弹道到六自由度：FlightSim的建模层次





01 质点弹道：一切仿真的起点

任何复杂的弹道仿真，都应该从一个简单的质点模型开始验证。质点弹道假设飞行器为一个质量集中的质点，只考虑三个平移自由度，不考虑姿态变化。运动方程就是经典的牛顿第二定律：

m·dV/dt = Faero + Fthrust + F_gravity

在FlightSim中，搭建一条质点弹道模型只需要三个基本模块：

1. 质量模型：定义飞行器的质量及质心变化规律（如燃料消耗导致的质量衰减）
2. 气动模型：通过气动数据表导入升力系数、阻力系数等随攻角、马赫数的变化关系
3. 推力模型：定义发动机推力随时间或高度的变化规律

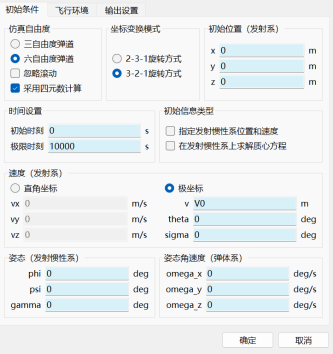

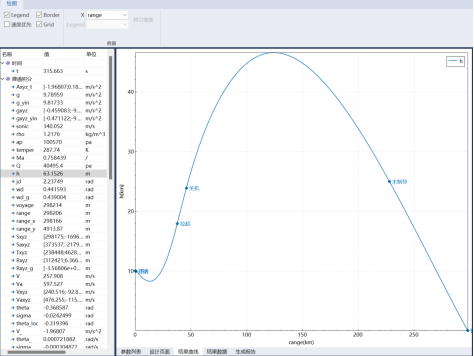

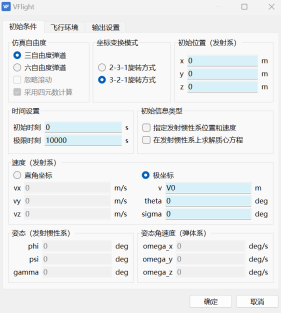

将这三个模块与六自由度运动方程求解器连接，配置初始条件（发射位置、速度、姿态角），一条质点弹道仿真即可运行。这个看似简单的模型，实际上已经能够完成80%的方案级性能评估工作——估算射程、最大速度、飞行时间、轨迹形状等核心指标。





02 三自由度刚体弹道：引入姿态动力学

当需要评估飞行器的姿态行为时，质点模型就不够用了。三自由度刚体弹道在质点模型的基础上，增加了绕质心的转动自由度，但仍然假设飞行器绕三个轴的转动互不耦合（即忽略转动惯量积）。

FlightSim中实现三自由度刚体弹道，需要额外引入以下模型：

• 气动力矩模型：通过气动数据表导入俯仰力矩系数、偏航力矩系数、滚转力矩系数
• 阻尼力矩模型：描述飞行器姿态变化所受到的阻尼
• 转动惯量模型：定义飞行器绕三个体轴的转动惯量

三自由度刚体弹道是工程上使用最广泛的仿真层级，适用于绝大多数战术导弹和无人机的弹道设计。它能够准确预报飞行过程中的攻角、侧滑角、弹道倾角等关键姿态参数的变化规律，是控制系统设计的核心输入。





03 六自由度全量仿真：精确到每一个物理环节

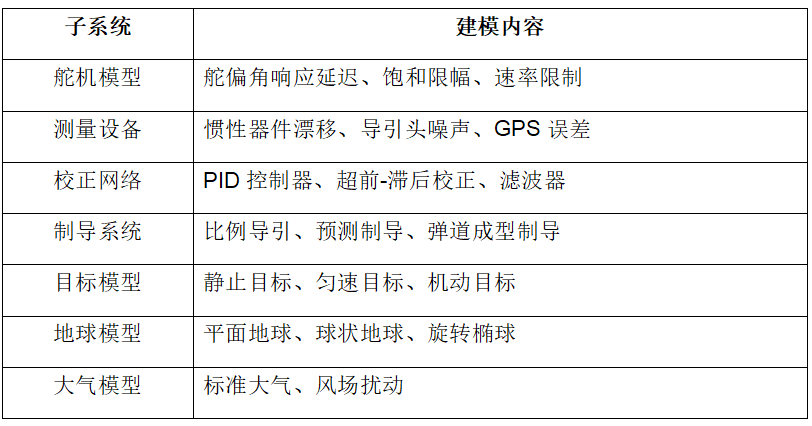

对于高精度型号仿真，六自由度全量模型是不可或缺的。FlightSim的六自由度模型不仅完整考虑了三轴平移和三轴转动的全耦合动力学，还支持接入一系列高精度子系统模型：

FlightSim采用松耦合架构设计，这些子系统模型既可以独立开发验证，也可以灵活组合接入主弹道模型。比如，你可以先用理想舵机跑通整条弹道，再逐步替换为带延迟的实物等效模型，一步步逼近真实飞行的物理行为。

04

气动数据：弹道仿真的”血液”

如果说弹道模型是飞行器的骨架，那么气动数据就是流淌在其中的血液。

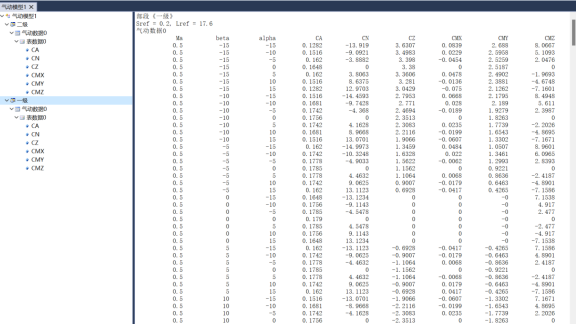

工程实践中的气动数据往往来自多个渠道：风洞试验、CFD计算、半经验估算、飞行试验修正。这些数据的形式千差万别——有的是二维攻角-升力系数曲线，有的是多维插值表（攻角×侧滑角×马赫数×高度），还有的是总攻角-方位角格式、含动导数修正的复杂数据结构。

FlightSim提供了业界最为灵活的气动数据建模工具链：

• 二维/多维数据建模：支持任意维度的气动数据插值表
• 混合格式兼容：总攻角格式、方位角格式、三通道合成——统一接口
• 非方块数据处理：不同马赫数段数据维度不一致时的自动适配
• 动导数修正：动态气动系数的精确建模
• 数据扩展与限幅：静态/动态扩展、插值变量限幅、偏差设置
• 可视化验证：原始数据查看与变化规律曲线绘制

一个典型的型号项目中，气动数据表可能包含上千甚至上万个状态点。FlightSim通过高效的插值算法确保在这些海量数据中，仿真调用时的计算速度和精度都满足工程要求。

05

优化与验证：让设计闭环自动化





01 弹道迭代求解

在方案设计阶段，最常见的需求是”求解满足某一终端约束的初始条件”。比如：给定发射点和目标点，求解使导弹恰好命中目标的初始射角；或者给定射程要求，求解最优的推力分配方案。

FlightSim内置的迭代求解器可以自动完成这类”反问题”的求解。用户只需要定义目标约束（如落点坐标、终端速度、命中角度），求解器会自动调整输入参数，迭代运行弹道仿真，直到收敛到满足所有约束的解。





02 弹道参数优化

当需要同时优化多个相互制约的性能指标时，就需要引入参数优化。FlightSim支持将弹道仿真与优化算法深度集成：

• 设计变量：任意可调参数（发射角、推力曲线、制导律参数等）
• 目标函数：射程最大化、能量最小化、飞行时间最短等
• 约束条件：终端精度、最大过载、攻角限制、热环境约束等

优化算法在参数空间中自动搜索最优组合，每次迭代调用一次完整弹道仿真，直到找到满足所有约束的最优解。这个过程全自动完成，无需人工干预。





03 蒙特卡洛仿真

任何真实飞行都存在不确定性——气动数据误差、质量散布、推力偏差、初始条件散布、风场扰动等。蒙特卡洛仿真通过大量随机抽样， statistically 评估这些不确定因素对弹道性能的综合影响。

FlightSim的蒙特卡洛模块支持：

• 对任意参数设置随机散布（正态分布、均匀分布等）
• 批量运行成百上千次仿真
• 统计分析：落点散布圆、命中概率、关键参数灵敏度分析

06

FlightSim弹道计算、设计与优化视频教程

飞行器弹道设计是一门综合性极强的工程学科。它不仅需要扎实的理论功底（空气动力学、飞行力学、控制理论），还需要丰富的工程实践经验（气动数据处理、系统集成、型号流程）。

FlightSim的价值在于，它为这门复杂的学科提供了一套标准化、通用化、可视化的工程平台。让设计人员把精力集中在”设计”本身，而不是被代码调试和工具开发所消耗。

由此，笔者原创独家首发仿真秀官网的视频教程《国产FlightSim飞行器仿真全流程实战：带教导弹/火箭/无人机弹道建模与控制仿真》，以国产飞行器仿真平台 FlightSim 展开，面向航空航天、军工、商业航天、无人机、高校教学等领域学员，系统讲解飞行器总体设计、六自由度弹道仿真、制导控制建模、参数分析、故障注入、三维可视化与仿真报告输出等核心能力。欢迎识别下方二维码试看。

限时特价（限10名）

秒杀：1099元（售价：1200元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

国产FlightSim飞行器仿真全流程实战：带教导弹/火箭/无人机弹道建模与控制仿真_通用_航空_航天_兵器_控制_无人机-仿真秀视频课程

课程内容兼顾基础理论与工程实操，既适合高校学生完成课程设计、毕业设计和学科竞赛，也适合科研院所和企业工程师开展飞行器方案论证、弹道优化、控制律验证和多工况仿真分析。

以下是课程大纲：

模块一：课程导入与仿真平台基础（课时：约 1.5 小时）

1、课程目标与学习路径说明

2、飞行器仿真在航空航天工程中的应用

3、FlightSim 平台定位与核心模块介绍

4、VFlight、VDesim、VVisual 三大模块关系解析

5、软件安装、授权申请与基础设置

6、仿真项目文件结构与工程管理方法

模块二：飞行器仿真基础理论（课时：约 2 小时）

1、常用坐标系与坐标变换

2、飞行器六自由度运动方程

3、大气模型、地球模型与环境参数

4、质量特性、气动参数、推力参数定义

5、弹道仿真基本流程

6、仿真步长、输出变量与计算精度设置

模块三：VFlight 弹道建模核心操作（课时：约 3 小时）

1、模型库与建模区界面介绍

2、飞行器基础参数模块搭建

3、气动模型配置与气动力计算

4、推力模型与发动机工作过程设置

5、初始条件、边界条件与仿真任务配置

6、基础弹道仿真运行与结果查看

模块四：制导控制系统建模（课时：约 3 小时）

1、制导控制仿真基本思路

2、姿态控制回路搭建

3、轨迹跟踪控制设计

4、导引规律与弹道跟踪实现

5、控制参数调试方法

6、控制效果对比与稳定性分析

模块五：参数分析与故障注入 （课时：约 2.5 小时）

1、参数扫描与敏感性分析

2、蒙特卡洛仿真设置

3、气动参数偏差、发动机偏差、传感器噪声模拟

4、舵面故障与执行机构失效仿真

5、多工况弹道结果对比

6、异常工况下的仿真分析方法

模块六：VDesim 飞行器总体设计 （课时：约 2.5 小时）

1、飞行器总体设计流程

2、外形布局与重量分配

3、气动、动力、控制多学科耦合仿真

4、多方案构型对比

5、总体参数优化思路

6、方案评估指标与设计报告整理

模块七：VVisual 三维可视化与后处理（课时：约 3 小时）

1、弹道三维轨迹回放

2、飞行器姿态与飞行过程展示

3、高度、速度、攻角、过载、舵偏角等曲线绘制

4、多仿真结果对比曲线

5、数据导出与图表美化

6、标准化仿真报告生成方法

模块八：综合工程案例实战 （课时：约 4 小时）

• 案例一：小型无人机航线跟踪仿真
• 案例二：战术导弹全程弹道仿真
• 案例三：火箭主动段弹道计算
• 案例四：高超音速飞行器再入弹道分析
• 案例五：多方案弹道优化与对比
• 课程综合练习与项目复盘

模块九：课程总结与工程落地建议（课时：约 1 小时）

1、飞行器仿真工程化思维总结

2、从课程模型到真实项目模型的转换方法

3、常见问题排查与调试技巧

4、仿真报告撰写规范

5、后续学习路径与进阶方向

总之，无论你是飞行器总体设计师、弹道计算工程师、飞控开发人员，还是希望进入航空航天领域的高校学生，掌握FlightSim都将为你的职业发展提供强有力的技术支撑。
