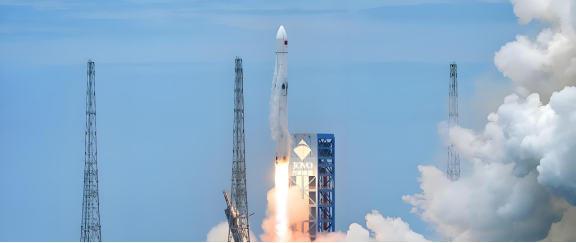

2026年7月10日12时15分，注定要写入中国航天史册。长征十号乙运载火箭在海南商业航天发射场点火起飞，成功将卫星送入预定轨道。

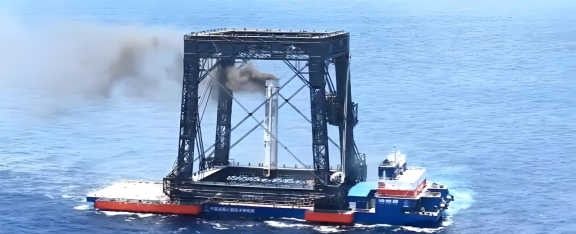

更令人振奋的是——火箭一二级分离约6分钟后，一子级垂直返回，被海上回收平台“领航者”号的大网稳稳接住。

这是我国首次成功实施运载火箭一子级可控回收，也是全球首次运载火箭海上网系回收。长十乙火箭成为我国首型成功实施回收的重复使用运载火箭。



这意味着什么？意味着中国航天正式迈入“可重复使用”时代。

01

火箭回收，本质是一场“结构设计的革命”

很多人看到的是火箭回收的“惊险6分钟”——滑行调姿、动力减速、气动减速、精确着陆。但作为一名卫星结构工程师，我看到的是另一层东西：

长十乙最核心的创新，恰恰藏在“结构”二字里。

当前世界主流火箭回收模式是垂直起降，火箭需要“长腿”站立——配备复杂的着陆腿和缓冲支撑结构。而长十乙另辟蹊径，采用海上网系回收，直接取消了着陆腿结构。

别小看这个“取消”。一子级箭体取消着陆腿后，减轻了数吨的结构重量，直接转化为运载能力的提升。同时，箭上结构大幅简化，无需配备复杂的缓冲支撑机构。

这就是结构设计的威力——一个巧妙的结构方案创新，可以撬动整个系统的性能跃升。网系回收对火箭落点偏差的适应能力更强，可通过网系协同来“放大”捕获窗口。箭上4个挂钩与回收平台“井”字形绳网的精准对接，背后是高精度导航控制、复杂力热环境适应性等一系列核心技术的突破。

火箭回收，表面看是“控制”的胜利，根子上是“结构”的胜利。这一仗，打的是结构设计师的功底。

02

商业航天进入新时代，卫星结构设计迎来哪些变化？



长十乙的成功只是开始。据研制团队透露，预计今年年底前将完成一子级火箭复用飞行。可重复使用火箭技术一旦成熟，发射成本将呈指数级下降——这不是渐进式改善，而是颠覆式变革。

发射成本降下来了，卫星发射的频次就会上去。低轨卫星互联网星座部署、大型商业卫星批量发射……任务需求正在爆发。

但“量”的增长只是其一，更深刻的变化在于“质”的重塑。

过去，卫星结构设计遵循的是“不惜成本保成功”的逻辑——裕度留足、材料选贵、工艺求稳。但在商业航天时代，成本就是竞争力。同样的运载能力，谁能把卫星做得更轻、更便宜、迭代更快，谁就能在市场上活下来。

这对卫星结构设计师提出了全新的要求：你不仅要保证结构在极端环境下不出问题，还要在重量、成本、周期之间找到最优解。结构设计不再只是一门“技术活”，更是一门“经济账”。日产一颗航天卫星！结构力学仿真如何重塑批产卫星轻量化革命？

可以这么说：过去十年，航天拼的是总体方案；未来十年，航天拼的是结构细节。

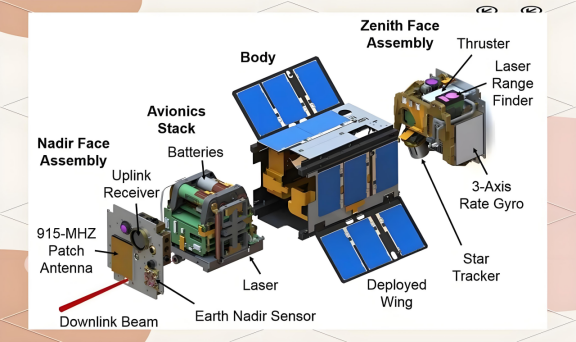

卫星结构是卫星的“骨骼”与“躯体”。在严苛的空间环境、有限的运载包络、复杂的任务需求及紧张的成本与进度约束下，结构设计师要在矛盾中寻求最优解。从总体布局与视场约束，到线缆管路走线，从紧固件选型到精度测量与控制——每一个细节都关乎卫星在轨的可靠与效能。结构设计的能力，直接决定了卫星的竞争力和商业航天的成败。卫星的“骨架”与“血液”：深度解析结构与热控的耦合关系及工程实践

03

卫星结构详细设计，必须啃下这四块硬骨头

市场需求井喷，但对设计师的能力要求也水涨船高。一套合格的卫星结构详细设计，至少要在以下四个层面扎扎实实做到位。3-5年卫星结构设计师年薪30-45万！我梳理出一张完整的技能图谱





第一块：构型与布局设计——定“骨架”

这是结构设计的起点，也是最考验系统工程思维的一步。你需要根据总体技术要求，确定卫星采用什么构型——是经典的箱板式结构，还是框架式结构，抑或是面向批量化生产的一体化结构？构型定了，接下来就是设备布局：姿控部件、相机载荷、天线等各单机往哪儿放？不仅要考虑安装空间，还要做视场分析，确保光学载荷不被任何结构件遮挡。与此同时，主承力结构（承力筒、底板、隔板、侧板等）的尺寸、厚度和加强筋位置也要同步敲定——这套“骨架”决定了整星的传力路径是否顺畅。

构型布局一旦走偏，后续所有设计都会在错误的道路上越走越远。这一步，拼的是经验和对系统级的理解。





第二块：材料选择——选“筋骨”

材料选型是强度、刚度、重量、成本、工艺的综合博弈。没有最好的材料，只有最合适的材料。

金属材料方面，变形铝合金（2000系、7000系）是航天器的经典之选，工艺成熟、性能稳定；镁合金比刚度更高，在重量敏感的部位逐渐得到应用。复合材料方面，蜂窝夹层板（上下蒙皮加铝蜂窝芯子）因其轻质高刚的特性，被广泛用于仪器安装板和太阳翼基板；碳纤维复合材料更是“减重神器”，比强度远超金属，但对设计和工艺的要求也更高。

选材不是凭经验拍脑袋，而是要基于灵敏度分析，在多个候选方案中定量比较，确定最优解。





第三块：强度与刚度设计——保“命脉”

这是结构设计最硬核的计算环节。

强度方面，卫星在发射阶段承受的力学环境极其恶劣——拉、压、弯、剪多轴耦合作用。金属结构件通常采用米塞斯（Mises）屈服准则进行校核；复合材料件则需采用霍夫曼（Hoffman）或蔡-吴（Tsai-Wu）失效准则分析，因为复合材料的失效模式远比金属复杂。

刚度方面，其直接决定了卫星的固有频率。运载火箭对卫星有明确的最小固有频率要求，目的是错开火箭自身的低频共振峰——一旦发生共振耦合，卫星可能在几分钟内被振散。整星一阶基频通常在100Hz以下，这是设计的硬指标，达不到就得回头改结构。





第四块：接口与操作性设计——扣“细节”

这块最琐碎，但也最容易出问题。与运载火箭的机械连接界面、卫星停放和起吊的接口、包装运输的支撑方案、线缆管路的走线路径、紧固件的选型和预紧力控制、精度测量与在轨热变形补偿方案……任何一个细节出问题，都可能导致整星报废。

航天工程有一条铁律：成功是所有的细节都做对了，失败只需要一个细节出错。接口与操作性设计，就是堵上这些漏洞的最后一道防线。



在我的视频课程《卫星结构设计全流程实战教学》上，完整拆解四类卫星构型设计逻辑，结合真实小卫星、通信卫星型号，演示传力路径优化、基频不达标整改全流程，解决新手构型选型无思路的难题。欢迎读者朋友扫描试看。

限时特价（限10名）

秒杀：999元（售价：1299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【知识周推荐】卫星结构设计全流程实战教学：手把手教你独立承担卫星结构研制任务_航空_航天_控制_试验_装配_电气-仿真秀视频课程

以下是课程大纲：

第一章 课程概述

1、卫星结构设计思路

2、单机配套表梳理

第二章 论证阶段

3、卫星初步布局

4、卫星约束条件梳理与说明

5、卫星坐标系的定义

6、视场分析与调整

7、质量特性复核

8、重心单机位置调整

第三章 详细设计阶段

9、单机接口设计

10、框架的详细设计

11、隔热单机的设计

12、结构附件设计

13、卫星走线设计

14、配重块设计与配重接口设计

15、螺钉的选用原则与统计

内容可根据用户讨论酌情加餐，欢迎加入课程VIP订阅用户交流群。

04

仿真验证——设计好不好，靠它说了算

结构设计做完了，图纸画出来了，怎么证明它扛得住发射段的剧烈振动和太空的极端环境？

总不能直接造一颗星送上天去试——成本不允许，时间也不允许。

唯一的低成本、高效率验证手段，就是仿真分析。一个完整的卫星结构仿真验证流程，通常包括五个核心环节：





第一步：有限元建模——搭“数字孪生”

在Patran/Nastran、Hypermesh、ANSYS等CAE软件中建立整星的有限元模型。建模的核心工作包括：主结构、单机设备、结构附件的简化与等效处理（既要保证计算精度，又要控制模型规模）；材料属性（弹性模量、密度、泊松比等）的准确赋予；网格划分与质量检查——网格质量直接影响计算结果的精度和可信度，畸形网格会给出完全错误的应力分布。





第二步：模态分析——查“共振风险”

计算整星及各部件的固有频率和振型。这一步要回答三个问题：一阶基频是否满足运载火箭的要求？振型形态是否合理？有没有局部模态过于集中导致局部共振？模态分析是所有后续动力学分析的基础，地基不牢，后面全白搭。





第三步：静力学分析——验“强度底线”

在设计载荷（通常取运载火箭提供的静力过载系数，纵向和横向分别考核）下，校核结构各部位的应力是否在材料许用范围之内。这是最基础也最严格的强度把关，所有承力部件都必须过这一关。





第四步：动力学响应分析——扛“发射振动”

发射阶段是卫星受力最恶劣的时刻，必须完成三类分析：正弦振动分析，模拟运载火箭发动机偏心推力等低频振动环境；随机振动分析，模拟发动机喷流噪声、气动噪声等宽带随机激励；谐响应分析，考察结构在特定频率简谐激励下的响应特性，用于排查共振放大效应。





第五步：仿真与试验的闭环验证

仿真再漂亮，终究是“纸上谈兵”。最终要通过地面力学环境试验——扫频试验、正弦振动试验、随机振动试验——来对设计进行“终审”。仿真数据与试验数据是否吻合，是检验设计合理性的黄金标准。优秀的结构设计师从不迷信仿真，而是会反复对比两者误差，分析差异来源（是边界条件简化过度？还是阻尼取值不准？），并反哺设计迭代。

这才是一个完整的工程闭环。为了帮助工程师掌握这种航天卫星结构力学仿真能力，我在仿真秀官网独家制作并发布了《航天卫星结构力学仿真实战24讲》视频教程，内容持续更新中，目前已加餐到第38讲。该课程立足航天卫星领域，系统解析卫星平台与有效载荷核心构成及功能，深入揭秘航天器结构设计目标与约束条件，帮助学员建立卫星系统工程概念；通过融合 HyperMesh、Patran、Nastran 三大工业级软件教学，覆盖从高效前处理、精确建模集成到核心求解的仿真全流程，掌握卫星各类力学分析应用；聚焦实战经验分享，详解卫星 CAE 分析关键注意事项与避坑方法；以典型卫星模型为案例，采用项目驱动教学，让学员亲身体验完整仿真流程，最终收获扎实理论基础、高级仿真技能及独立完成卫星结构多类型分析的能力。欢迎识别下方二维码，查看最新课程大纲和试看。

限时特价（限10名）

秒杀：999元（售价：1299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【知识周推荐】卫星结构设计与力学仿真实战24讲：HyperMesh/Patran/Nastran教学_HyperMesh-仿真秀视频课程

长十乙的成功已经向所有人证明了一件事：可重复使用时代已经到来，商业航天正在以超乎想象的速度重塑整个行业。

火箭可以重复使用了，发射成本降下来了，卫星发得越来越多了——但前提是，有人能把卫星结构设计得够轻、够强、够便宜、够可靠。

这个人，为什么不能是你？
