Simulation 有限元分析实战（16）：管道接头

一、项目描述：

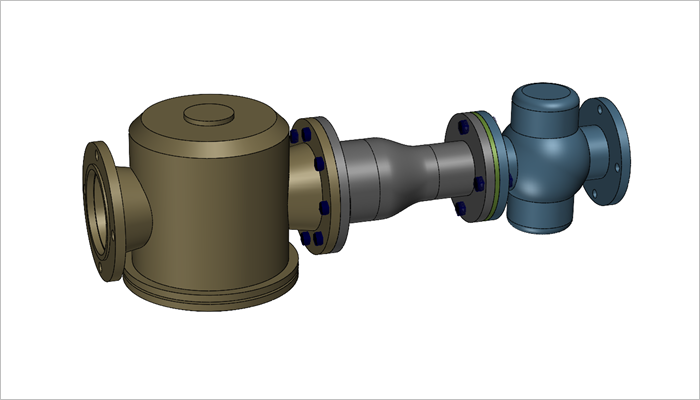

本项目针对下图所示管道装配体开展载荷校核分析，该装配体各零部件将承受1000 psi的内部压力。本次分析需在装配体中定义两组螺栓接头，并通过载荷验算，判定两组螺栓接头的承载安全性。

该管道装配体由过滤片、法兰、变径管、调节器四个零部件组成，本次共设置两组螺栓接头，分别为：

(a) 变径管与过滤片之间的螺栓接头；

(b) 变径管、法兰与调节器三者之间的螺栓接头。

来源：SolidWorks技巧

Simulation 有限元分析实战（14）：压力容器

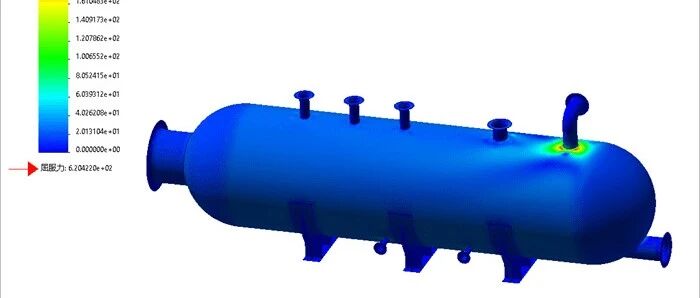

一、项目描述：下面的压力容器整体材质均为合金钢，板材厚度为6毫米。该压力容器通过三处支座固定于地面，压力容器及管路承受0.25MPa的压力载荷，计算压力容器在载荷作用下的应力和变形情况。二、建模步骤：1.打开下载的模型。2.新建静应力分析算例，采用默认名称，如下图所示。3.鼠标左键选择其中的一个几何体，鼠标右键选择“壳管理器”，如下图所示。来源：SolidWorks技巧
