告别“谐振腔森林”：反馈式主动进气噪声控制（ANC）的工程化实践与思考
在内燃机NVH开发中，空气进气系统（Air Induction System, AIS） 的声学设计始终是一场“寸土寸金”的博弈。进气阀周期性开闭产生的压力脉动，在节气门处叠加形成低阶次纯音（Tonal Noise），一旦与进气系统声学模态耦合，便会形成恼人的低频轰鸣。
传统解法是在管路上一口气挂上多个赫姆霍兹谐振腔（HR）和1/4波长管。但随之而来的，是机舱布置的噩梦、重量的增加，以及被动器件固有的“窄带宽+旁瓣”缺陷。
近期一篇由 Deicon Inc. 与 Toledo Molding & Die 联合发表的 SAE 论文（2017-01-1824），给出了一个极具工程价值的替代方案：基于低成本MCU的反馈式主动噪声控制（Feedback ANC）。该方案不仅在实验室中实现了对标甚至超越被动方案的降噪效果，更解决了传统ANC在进气系统中面临的诸多落地难题。
本文将从原理、仿真、控制策略到工程落地，为你拆解这项技术的核心价值。
一、 背景：为什么前馈ANC在进气系统里“水土不服”？
目前车载ANC（如路噪、发动机阶次噪声）大多采用前馈FxLMS（Filtered-x Least Mean Square）自适应算法。但在进气系统应用中，这套成熟方案面临三大挑战：
算力与成本瓶颈：FxLMS需要实时跟踪频率变化并更新滤波器系数，必须依赖高性能DSP（Digital Signal Processor）。对于仅需消除几个离散频率的进气噪声而言，这无异于“杀鸡用牛刀”，BOM成本难以被主机厂接受。
瞬态响应滞后：为了保证算法的收敛稳定性，自适应步长必须设得较小。这导致在发动机急加速（Run-up）工况下，控制器来不及跟上转速变化，降噪效果大打折扣。
环境鲁棒性问题：前馈架构通常将参考麦克风布置在空滤上游（入口端）。这里直接面对进气气流、灰尘、水汽和高低温交替，对传感器的防护等级提出了极高要求，可靠性验证周期长。
二、 破局：反馈控制架构的工程优势
针对上述痛点，论文提出了一种反馈式（Feedback）主动控制架构。其核心逻辑不再是“预测噪声并抵消”，而是“检测残余噪声并抑制”。
1. 硬件布局的巧妙迁移

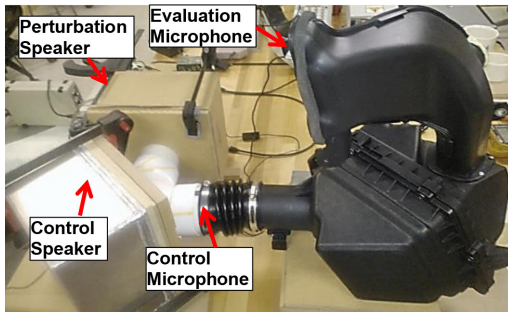

与常见的前馈架构不同，该方案将控制麦克风和扬声器全部移至空滤下游（干净侧）。
优势：元器件被空气滤清器完美保护，彻底规避了灰尘、水汽侵蚀的风险，大幅提升了系统的环境鲁棒性。
控制逻辑：利用位于下游的麦克风拾取误差信号，驱动紧邻的扬声器发出反相声波，在管路内部形成声学干涉。
2. “够用就好”的控制算法
反馈控制不需要复杂的自适应迭代，而是采用固定系数的IIR滤波器。
算力需求极低：算法复杂度远低于LMS类算法，无需昂贵的DSP，仅需一颗廉价的16位MCU即可运行。
响应速度快：由于没有自适应收敛过程，系统启动快，对发动机转速突变的跟随性更好。
图 1：系统架构对比示意图
在制作样件前，团队利用有限元分析（FEA）对进气系统进行了详尽的频率域声学仿真，这是确保控制策略有效的关键一步。
1. 传声损失（TL）分析
论文计算了有无调谐器（Tuners）两种状态下，20-800Hz范围内的传声损失。
发现：加装被动调谐器后，在特定的几个频率点（如588Hz）出现了明显的TL峰值，验证了被动器件“单频点生效”的特性。
基准建立：这为后续评估主动控制的宽带效果提供了基准线。

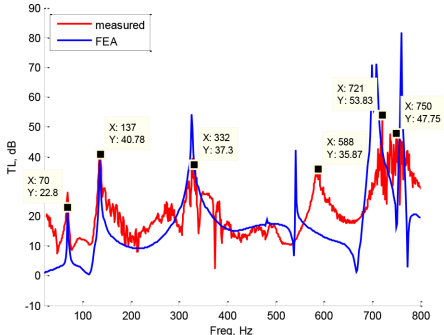

📌 配图建议 2：传声损失仿真与实测对比
（此处插入论文Figure 5：红色为实测TL，蓝色为FEA仿真TL。除了个别频率点外，两者吻合度极高，证明了模型的准确性。）
图 2：传声损失仿真与实测对比
2. 声学模态分析
为了寻找最佳的作动器布置位置，团队分析了无调谐器状态下的前六阶声学模态。
压力节点识别：通过观察系统内压力分布（红色为高压腹，蓝色为低压节），确定了针对高频模态（如744Hz）的最佳谐振器安装位置，为主动扬声器的布置提供了理论依据。
四、 核心算法：并联二阶IIR滤波器的妙用

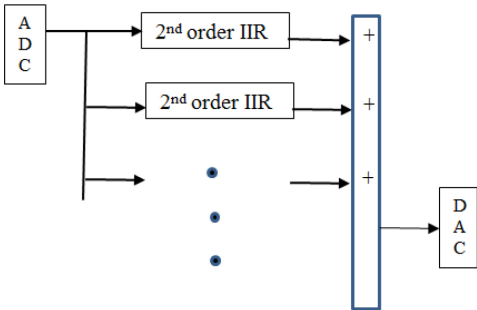

这是本文最具工程借鉴价值的部分。控制器由多个二阶IIR滤波器并联组成（见图8）。
定点清除：每个二阶滤波器负责针对一个特定的目标频率（如70Hz, 137Hz, 332Hz, 588Hz）。
旁瓣抑制策略：为了解决被动器件旁瓣严重的问题，算法并没有为每个频率只分配一个滤波器，而是针对每个目标频率设计了1-3个邻近频率的滤波器（Side bands mitigation）。
举例：若要消除140Hz的噪声，可能会同时启用135Hz、140Hz、145Hz三个滤波器组。这样虽然增加了少许计算量，但极大地拓宽了有效带宽，消除了恼人的旁瓣效应。
参数整定：通过迭代优化算法，计算出各滤波器的Q值和增益，在降噪深度、带宽和系统稳定性之间取得平衡。
五、 实验验证：从dSPACE到单片机的跨越
1. 性能对标
实验对比了三种状态：无控制、被动控制、主动控制（Feedback ON）。

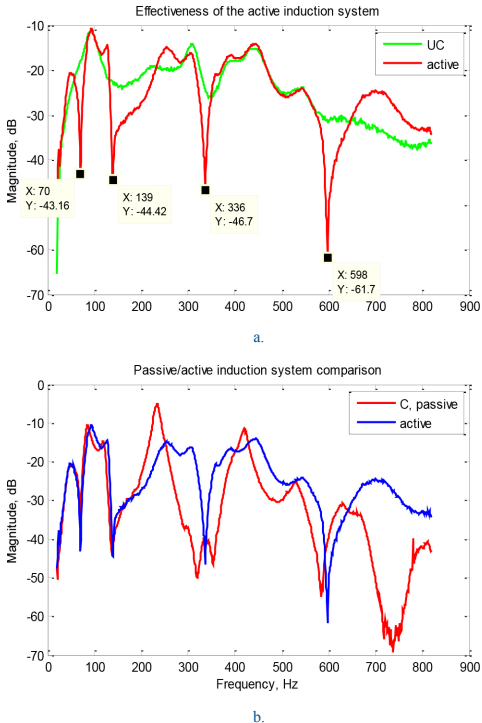

结果：如图9所示，主动反馈系统在目标频率点的衰减效果与复杂的多谐振腔被动系统相当，甚至在某些频段更优。
高频策略：对于310Hz和740Hz以上的高频噪声，论文建议保留小型被动调谐器处理，形成了“低频/中频主动 + 高频被动”的最优组合拳。
2. 工程落地：Microchip dsPIC的实战
论文最令人振奋的一点，是将算法从昂贵的dSPACE原型机，成功移植到了Microchip dsPIC33系列数字信号控制器（DSC）上。
芯片特性：dsPIC结合了MCU的控制便利性和DSP的高速运算能力，是汽车电子量产级的常用芯片。
效果一致性：如图10所示，使用dsPIC运行算法后的降噪曲线与使用dSPACE时的曲线几乎重合。这证明了该方案完全具备量产落地（Production-Ready）的能力。
六、 总结与行业启示
这篇论文的价值，不在于提出了多么颠覆性的理论，而在于它展示了一种极高性价比的工程解决方案：
维度 | 传统被动方案 | 前馈ANC方案 | 本文反馈ANC方案 |
|---|---|---|---|
硬件成本 | 低（仅结构件） | 高（DSP+精密传感器） | 低（通用MCU） |
布置空间 | 差（体积大） | 中 | 优（体积小） |
带宽特性 | 窄，有旁瓣 | 宽 | 宽，旁瓣可控 |
环境适应性 | 优 | 差（上游传感器） | 优（下游保护） |
瞬态响应 | 瞬时 | 慢（收敛时间） | 快 |
给工程师的启示：
不要迷信自适应：在目标频率已知且固定的场景（如点火阶次），固定系数的反馈控制往往是更经济、更可靠的选择。
混合降噪是王道：主动控制擅长低频，被动控制擅长高频。合理的分频策略能最大化系统性价比。
仿真驱动开发：FEA模态分析和TL计算能有效缩短开发周期，减少实物迭代次数。
随着排放法规对进气阻力要求的日益严苛，以及机舱布置空间的进一步压缩，这种“以电控代结构”的思路，无疑将成为未来进气声学设计的重要发展方向。
📚 参考文献：
Kashani R., Jayakumar K.S., Bugli N., Lapp J., "Active Air Induction Noise Control,"SAE Technical Paper 2017-01-1824, 2017.
DOI: 10.4271/2017-01-1824：原文获取请后台留言“Active Air Induction”
