SolidWorks钣金设计（14）：钣金骰子

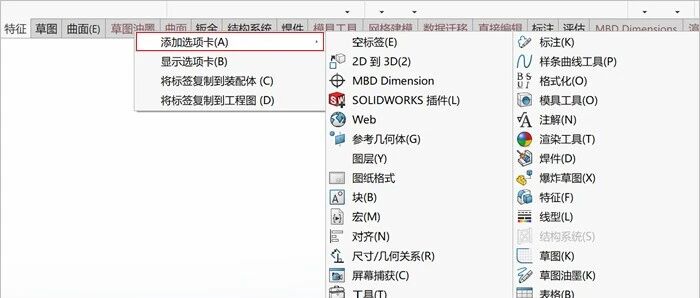

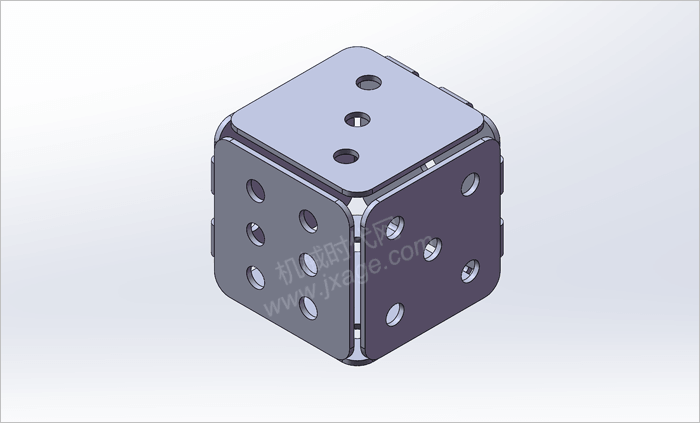

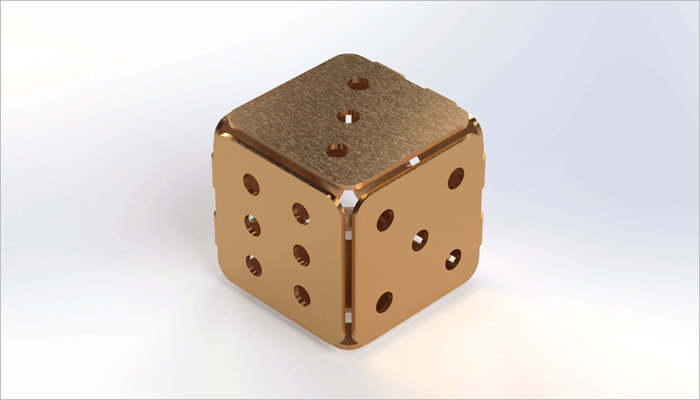

最终结果如下图所示。
方法：

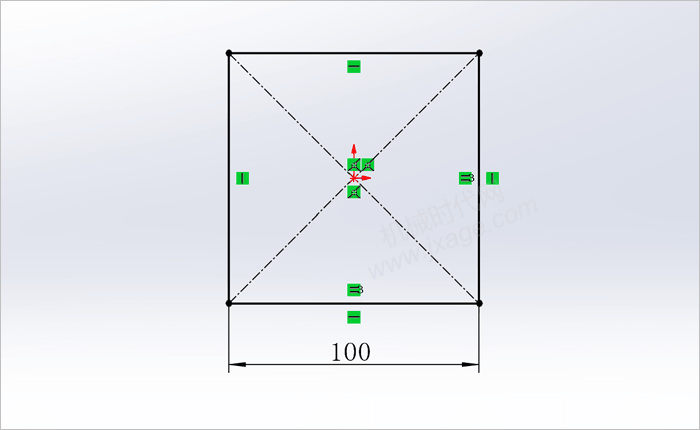

1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

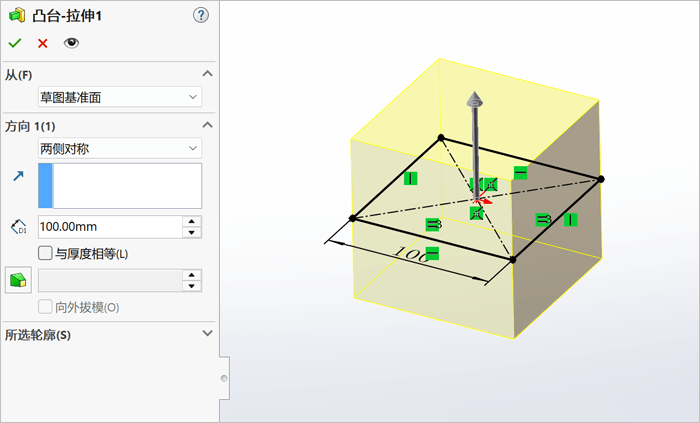

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，距离为100mm，如下图所示。

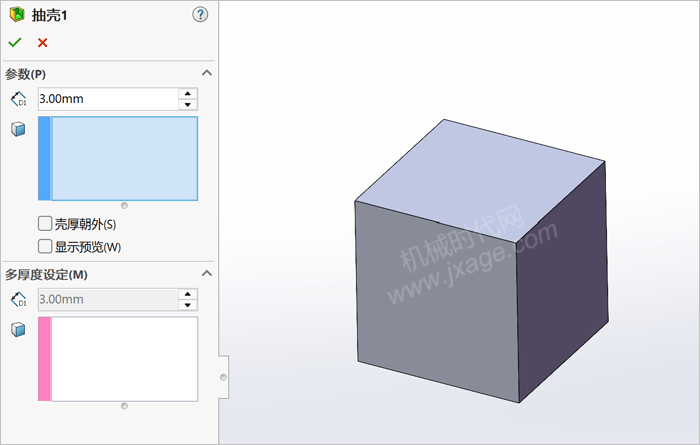

3.点击抽壳，设置厚度为3.0mm，点击勾号完成。

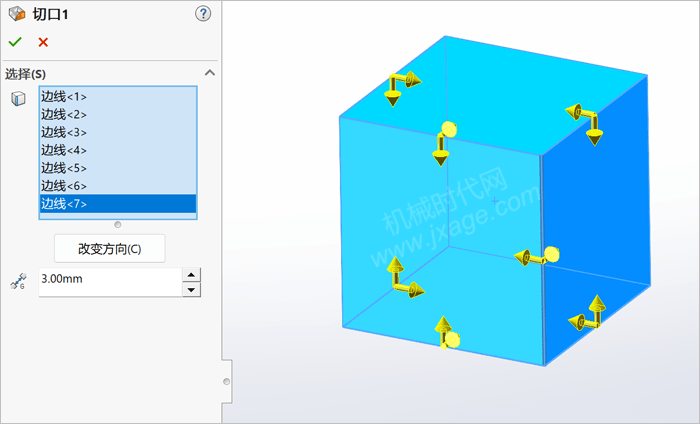

4.点击“切口”按钮，选择下图所示的7条边线，其他设置如下图所示，点击勾号完成。

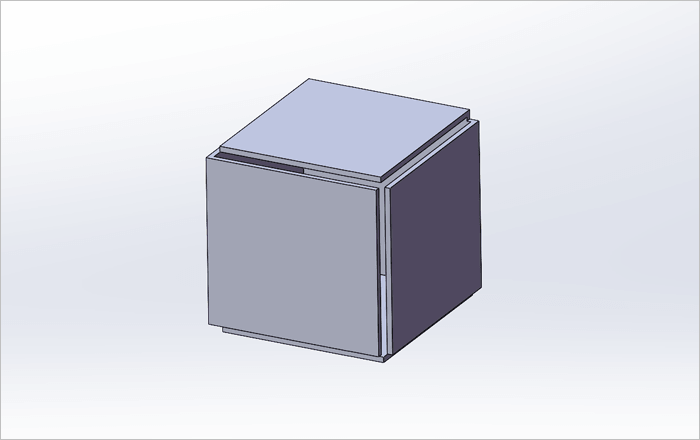

完成后如下图所示。

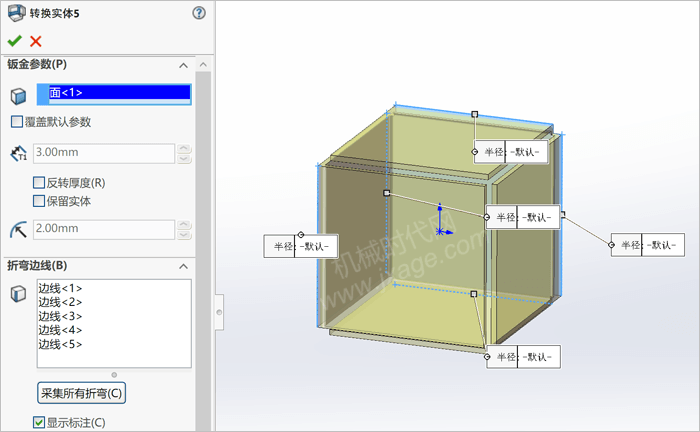

5.点击“转换到钣金”按钮，任意选择一个平面，然后点击“采集所有折弯”按钮，此时系统会自动选择所有圆角所在的曲面，如下图所示，点击勾号完成。

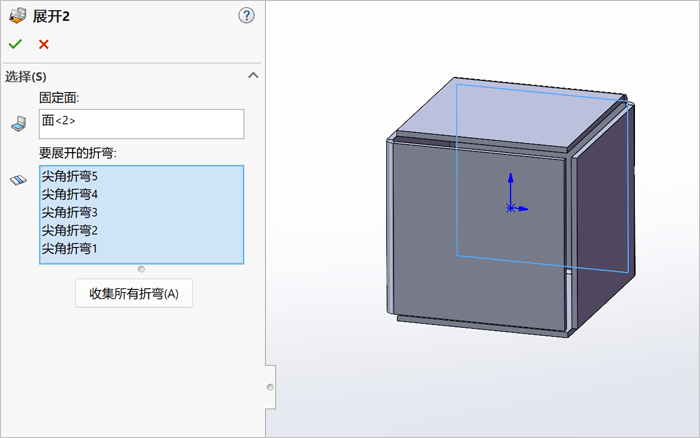

6.点击展开按钮，固定面选择下图蓝色的面，要展开的折弯选择下图的圆角折弯，点击勾号完成。

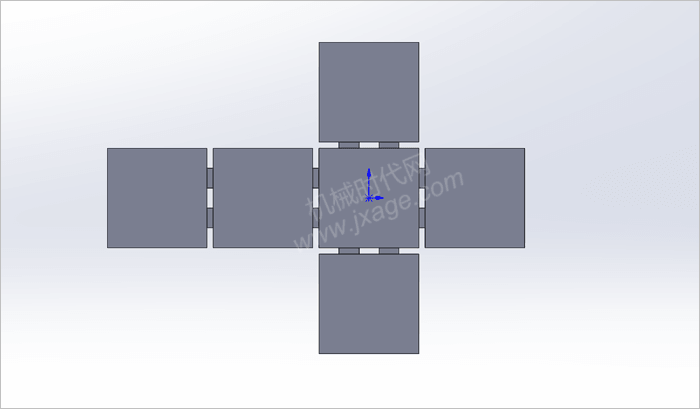

展开后如下图所示。
7.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

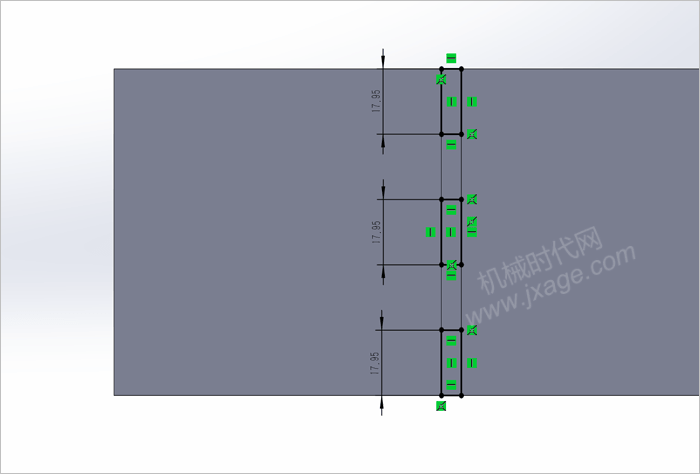

草图具体尺寸如下图所示。

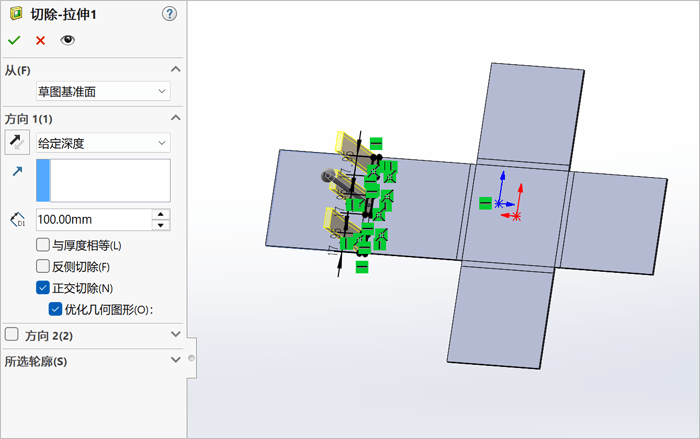

8.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置拉伸深度为100mm，其他设置如下图所示。

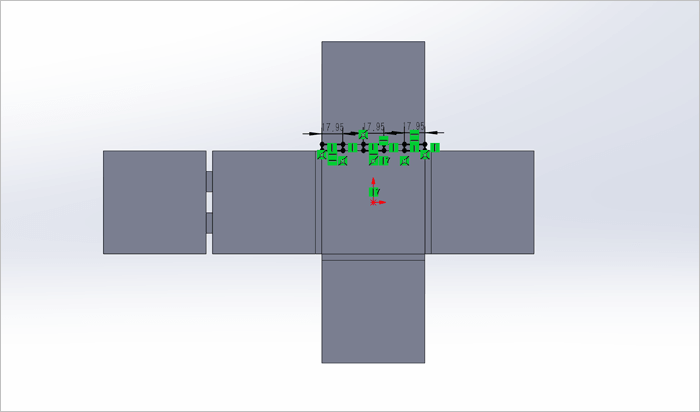

9.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。
草图具体尺寸如下图所示。

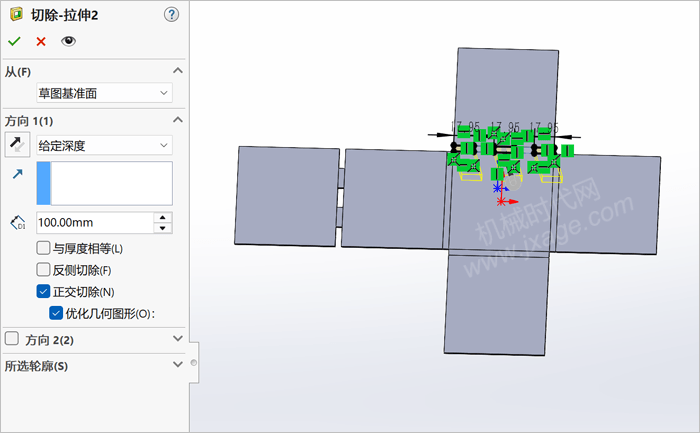

10.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置拉伸深度为100mm，其他设置如下图所示。

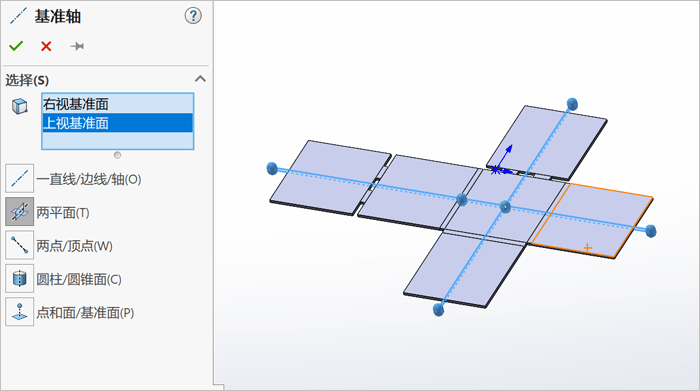

11.创建如下图所示的基准轴。

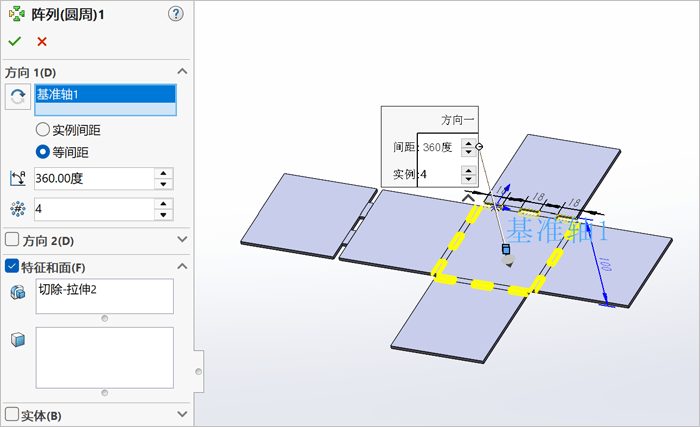

12.点击圆周阵列，阵列对象选择步骤10创建的拉伸切除特征，阵列轴选择上一步创建的基准轴，按照下图进行设置，阵列数量为4，等间距分布。
点击勾号完成。

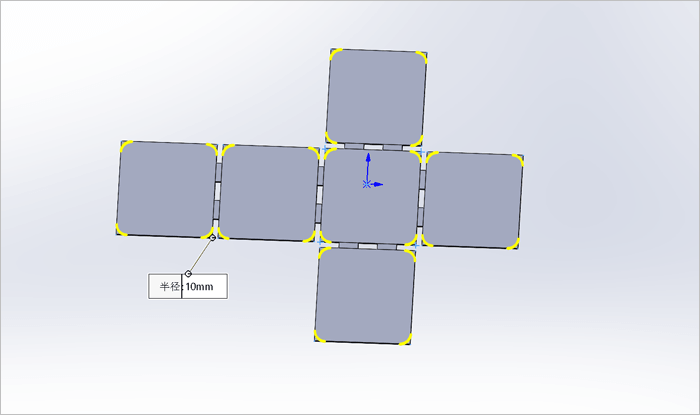

13.倒圆角。

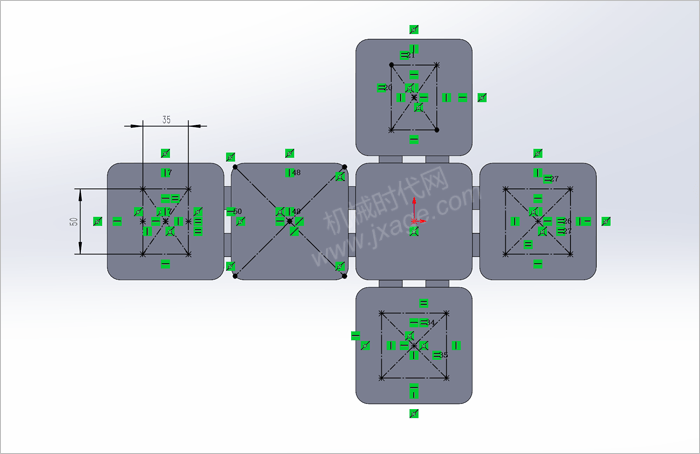

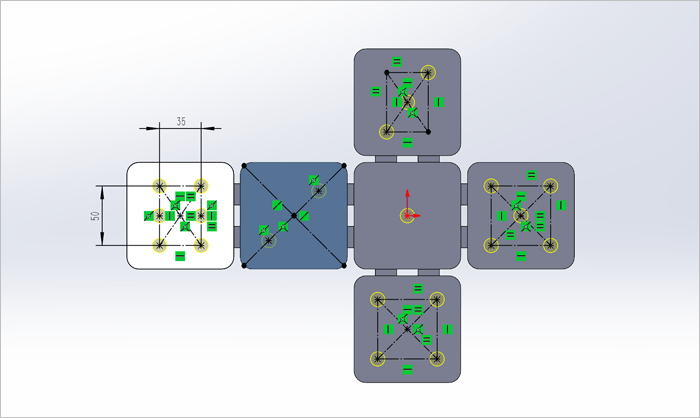

14.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

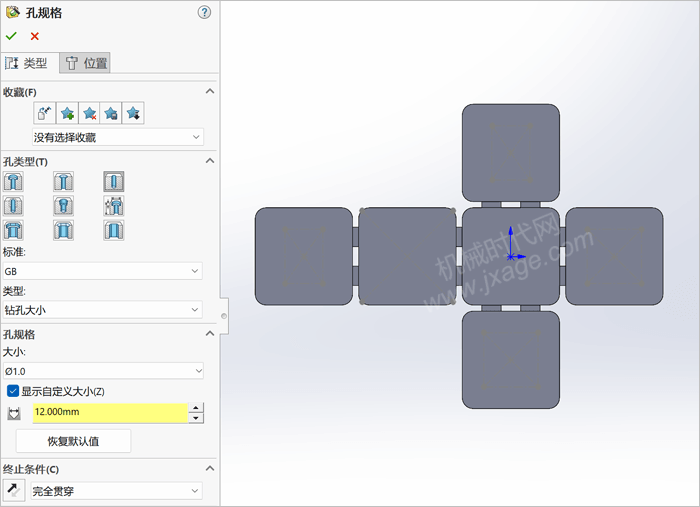

15.点击异形孔向导按钮，设置孔直径大小为12mm，如下图所示。

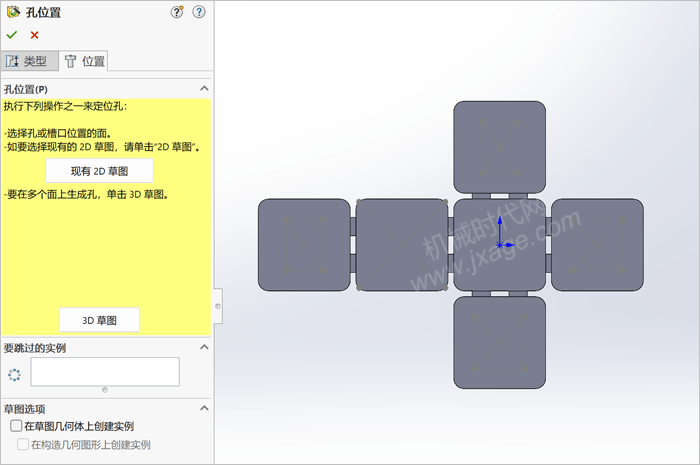

点击位置选项卡，现有2D草图选择步骤13创建的草图。
在草图选项中勾选“在草图几何体上创建实例”和“在构造几何图形上创建实例”。
激活要跳过的实例，鼠标左键点击不需要的实例，最终如下图所示。

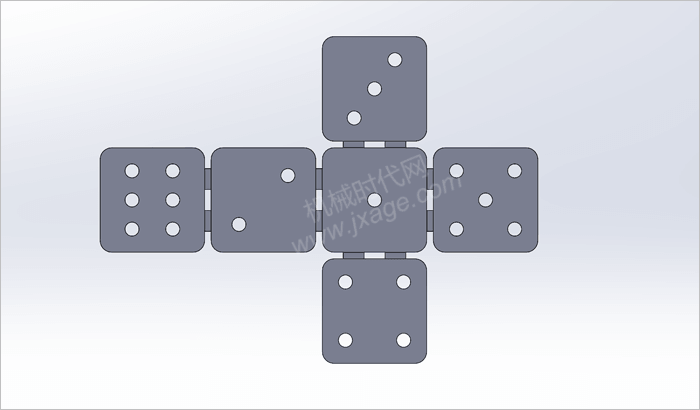

完成后如下图所示。

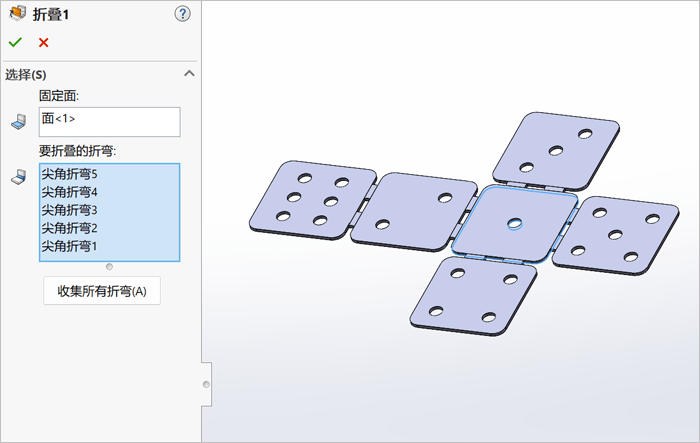

16.点击折叠，固定面选择下图蓝色的面，要折叠的折弯选择下图所示的5个折弯。
17.完成建模。
18.完成渲染。
