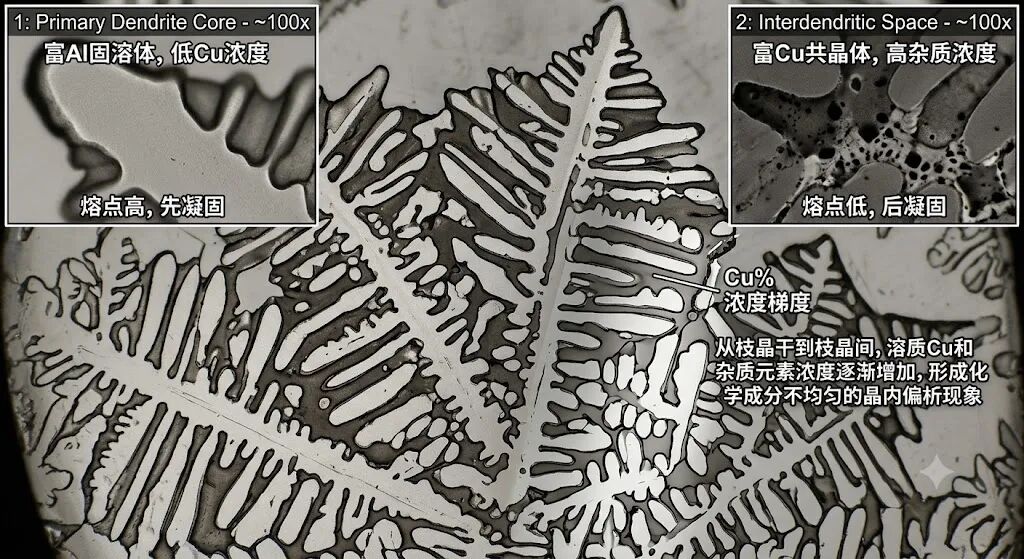

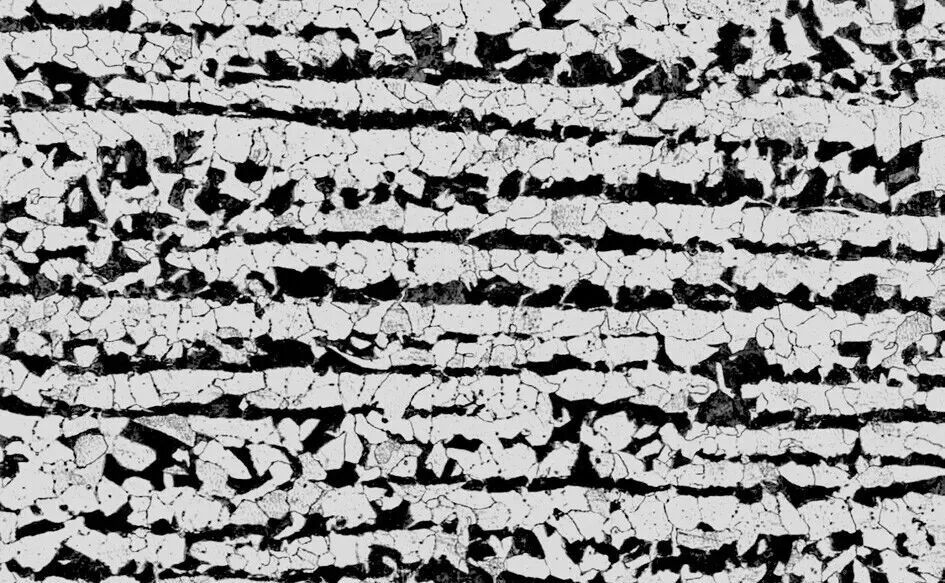

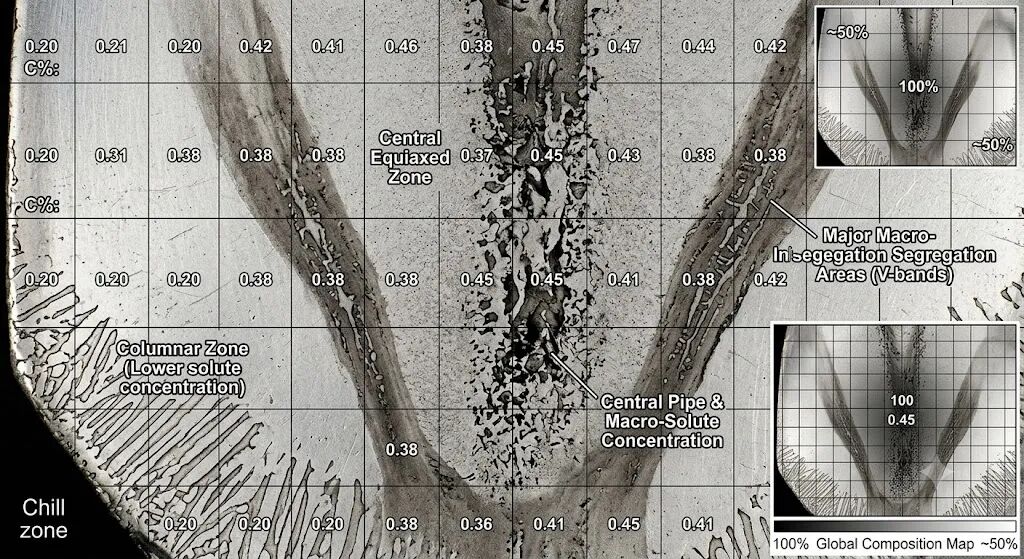

收藏 | 一文读懂金属凝固中的偏析现象

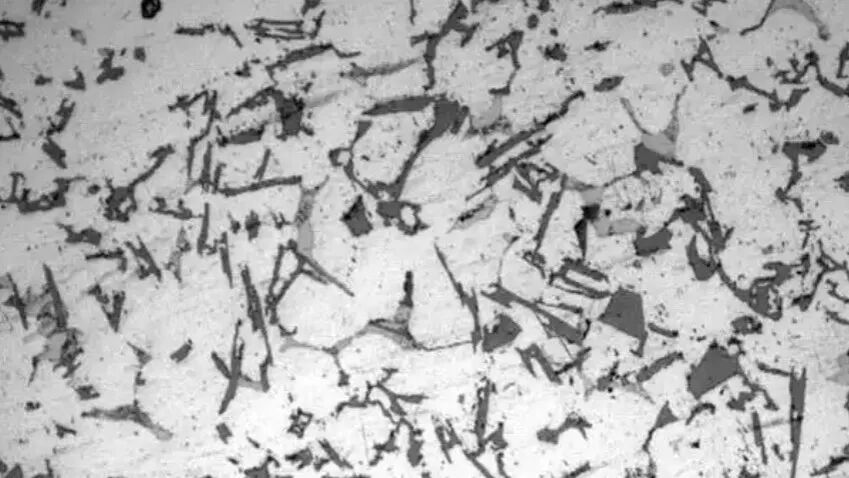

在亚共析钢的淬火金相分析中，我们经常会遭遇各种“白色”的组织。对于经验尚浅的工程师或质检员来说，这些白色的色块和网条简直是“孪生兄弟”，极易混淆。其中，最经典的两个“视觉陷阱”就是——未溶铁素体和先共析铁素体。同样是铁素体（F），同样在显微镜下呈现明亮的白色，但它们一个代表着“加热不足”，一个代表着“冷却太慢”。如果判断错误，热处理工艺的改进方向就会南辕北辙！今天，我们就帮大家彻底理清这两者的前世今生与鉴别秘籍。01 铁素体（Ferrite）：在进入正题前，我们先复习一下这位“老朋友”。什么是铁素体（F）？纯铁在 912℃ 以下是具有体心立方晶格的 α-Fe，碳溶于 α-Fe 中的间隙固溶体就称为铁素体，用符号 F 表示。由于 α-Fe的体心立方晶格间隙直径很小，碳在其中的溶解度简直小得可怜：600℃ 时：溶解度仅为 0.0057%727℃ 时（最大值）：也仅为 0.0218%这意味着，铁素体的力学性能几乎与纯铁相当：优点：塑性、韧性极好（A≈30%~50%, KU ≈128~160J）缺点：强度、硬度很低（Rm≈180~280 MPa，50~80HBW）磁性：在 770℃ 以下时具有铁磁性，770℃ 以上失去磁性。📸 典型显微组织：明亮的多边形晶粒。因为晶界处极易被硝酸酒精腐蚀，所以在镜下会呈现出不规则的黑色线条（晶界）。02 核心对决：未溶 vs 先共析因热处理工艺的不同，铁素体在材料中会演变出不同的形态。下面我们重点拆解这两者的本质区别。1. 未溶铁素体——“根本没烧透”工艺背景：亚共析钢加热到 Ac1~Ac3 之间淬火（即不完全淬火 / 欠热淬火）。形成机理：由于加热温度没达到完全奥氏体化区，原组织中的一部分铁素体根本没有溶解到奥氏体中，淬火时被原封不动地保留了下来。显微特征：呈现出明亮的白色多角状或块状。具有非常明显的晶界。金相绝招（微调聚焦法）：微调显微镜焦距会发现，白色未溶铁素体与周围的马氏体基体处于同一个切削磨平的平面上。伴生组织：周围的马氏体和残余奥氏体基体颜色稍暗。💡 典型案例（以45钢为例）将45钢在 760℃ 保温 30min 后水淬。因为 760℃ 处于两相区，淬火后就会得到：白色多角状的未溶铁素体 + 灰白色的淬火马氏体/残余奥氏体 + 深色的板条马氏体。2. 先共析铁素体——“冷得太温柔”工艺背景：亚共析钢加热到 Ac3 以上（完全奥氏体化），但在淬火冷却时出了问题。形成机理：虽然加热时铁素体已经全部溶解死心，变成了奥氏体。但由于冷却速率太慢（小于临界冷却速度，如油冷或冷却介质老化），在穿过 Ar3 线下滑时，铁素体又迫不及待地沿原奥氏体晶界先析出。显微特征：呈现出白色细网状或断续网状。伴生组织：由于冷速慢，显微组织中往往会伴随着大量的黑色球团状淬火屈氏体（托氏体），有时甚至能看到沿晶界生长的羽毛状上贝氏体。💡 典型案例（以45钢为例）将45钢在 880℃（已完全奥氏体化）加热保温 30min 后油淬。由于油的冷却能力不足，最终组织变成了：沿晶界析出的白色细网状先共析铁素体 + 深色淬火屈氏体 + 灰白色马氏体 + 少量上贝氏体。03 一张表带你复盘为了方便大家保存和手机截图，小编将两者的区别归纳如下：诊断维度未溶铁素体 (Undissolved)先共析铁素体 (Proeutectoid)问题在哪个阶段？加热阶段出问题（温度低/时间短）冷却阶段出问题（冷速慢）加热温度Ac1~Ac3之间（欠热）Ac3 以上（完全奥氏体化）镜下形状白色多角状、孤立块状白色细网状、连续或断续网条好帮手（伴生相）暗色马氏体基体黑色球团状屈氏体、羽毛状上贝氏体对性能的危害局部硬度不足，软点明显形成网状软带，严重降低冲击韧性和疲劳强度🛠️ 生产避坑指南在实际生产中，无论出现哪种铁素体，通常都意味着淬火硬度不达标，零件有报废风险。遇到问题，我们要对症下药：如果金相判定是【未溶铁素体】：检查热处理炉的仪表是否有温差。改进行动：提高淬火加热温度（确保越过 Ac3），或适当延长保温时间，让铁素体吃透、溶匀。如果金相判定是【先共析铁素体】：检查淬火油/水是否有老化、水温是否过高、或者是工件装炉量太大导致冷却“捂灶”了。改进行动：增强冷却介质的循环搅拌，更换更激烈的冷却介质（如水淬、盐水淬），或者减少单批次出炉的工件重叠量。信息来源：网络声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！来源：材子笔记
