【干货】未溶铁素体 vs 先共析铁素体,一眼看穿

3月前浏览377

在亚共析钢的淬火金相分析中,我们经常会遭遇各种“白色”的组织。对于经验尚浅的工程师或质检员来说,这些白色的色块和网条简直是“孪生兄弟”,极易混淆。

其中,最经典的两个“视觉陷阱”就是——未溶铁素体和先共析铁素体。

同样是铁素体(F),同样在显微镜下呈现明亮的白色,但它们一个代表着“加热不足”,一个代表着“冷却太慢”。如果判断错误,热处理工艺的改进方向就会南辕北辙!今天,我们就帮大家彻底理清这两者的前世今生与鉴别秘籍。

01 铁素体(Ferrite):

在进入正题前,我们先复习一下这位“老朋友”。

什么是铁素体(F)?

纯铁在 912℃ 以下是具有体心立方晶格的 α-Fe,碳溶于 α-Fe 中的间隙固溶体就称为铁素体,用符号 F 表示。

由于 α-Fe的体心立方晶格间隙直径很小,碳在其中的溶解度简直小得可怜:

  • 600℃ 时:溶解度仅为 0.0057%

  • 727℃ 时(最大值):也仅为 0.0218%

这意味着,铁素体的力学性能几乎与纯铁相当:

  • 优点:塑性、韧性极好(A≈30%~50%, KU ≈128~160J)

  • 缺点:强度、硬度很低(Rm≈180~280 MPa,50~80HBW)

  • 磁性:在 770℃ 以下时具有铁磁性,770℃ 以上失去磁性。

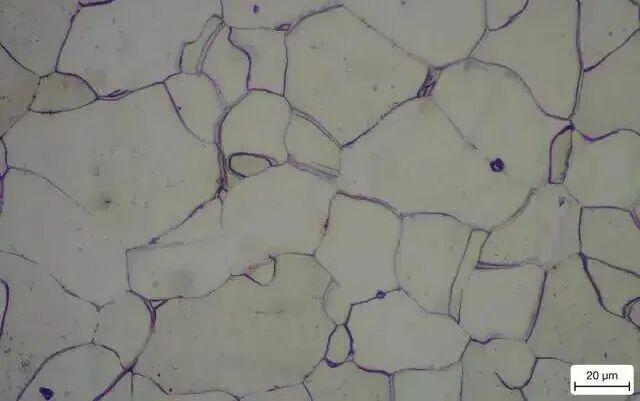

📸 典型显微组织:明亮的多边形晶粒。因为晶界处极易被硝酸酒精腐蚀,所以在镜下会呈现出不规则的黑色线条(晶界)。

02 核心对决:未溶 vs 先共析

因热处理工艺的不同,铁素体在材料中会演变出不同的形态。下面我们重点拆解这两者的本质区别。

1. 未溶铁素体——“根本没烧透”

  • 工艺背景:亚共析钢加热到 Ac1~Ac3 之间淬火(即不完全淬火 / 欠热淬火)。

  • 形成机理:由于加热温度没达到完全奥氏体化区,原组织中的一部分铁素体根本没有溶解到奥氏体中,淬火时被原封不动地保留了下来。

  • 显微特征:

    • 呈现出明亮的白色多角状或块状。

    • 具有非常明显的晶界。

    • 金相绝招(微调聚焦法):微调显微镜焦距会发现,白色未溶铁素体与周围的马氏体基体处于同一个切削磨平的平面上。

    • 伴生组织:周围的马氏体和残余奥氏体基体颜色稍暗。

💡 典型案例(以45钢为例)

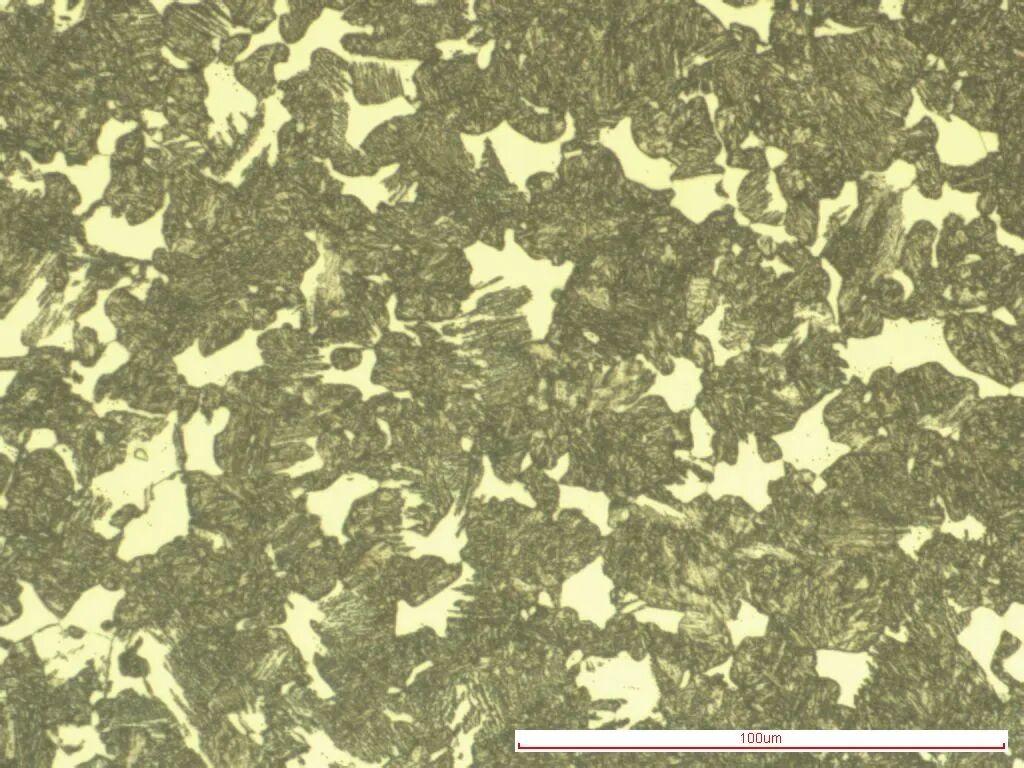

将45钢在 760℃ 保温 30min 后水淬。因为 760℃ 处于两相区,淬火后就会得到:白色多角状的未溶铁素体 + 灰白色的淬火马氏体/残余奥氏体 + 深色的板条马氏体。


2. 先共析铁素体——“冷得太温柔”

  • 工艺背景:亚共析钢加热到 Ac3 以上(完全奥氏体化),但在淬火冷却时出了问题。

  • 形成机理:虽然加热时铁素体已经全部溶解死心,变成了奥氏体。但由于冷却速率太慢(小于临界冷却速度,如油冷或冷却介质老化),在穿过 Ar3 线下滑时,铁素体又迫不及待地沿原奥氏体晶界先析出。

  • 显微特征:

    • 呈现出白色细网状或断续网状。

    • 伴生组织:由于冷速慢,显微组织中往往会伴随着大量的黑色球团状淬火屈氏体(托氏体),有时甚至能看到沿晶界生长的羽毛状上贝氏体。

💡 典型案例(以45钢为例)

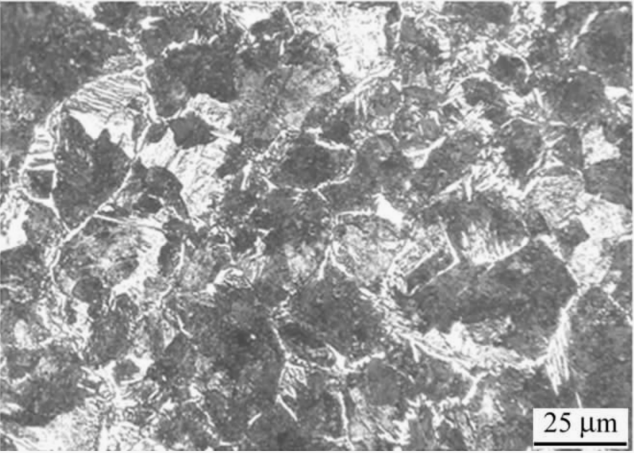

将45钢在 880℃(已完全奥氏体化)加热保温 30min 后油淬。由于油的冷却能力不足,最终组织变成了:沿晶界析出的白色细网状先共析铁素体 + 深色淬火屈氏体 + 灰白色马氏体 + 少量上贝氏体。


03 一张表带你复盘

为了方便大家保存和手机截图,小编将两者的区别归纳如下:

诊断维度未溶铁素体 (Undissolved)先共析铁素体 (Proeutectoid)
问题在哪个阶段?加热阶段出问题(温度低/时间短)冷却阶段出问题(冷速慢)
加热温度Ac1~Ac3之间(欠热)Ac3 以上(完全奥氏体化)
镜下形状白色多角状、孤立块状白色细网状、连续或断续网条
好帮手(伴生相)暗色马氏体基体黑色球团状屈氏体、羽毛状上贝氏体
对性能的危害局部硬度不足,软点明显形成网状软带,严重降低冲击韧性和疲劳强度

🛠️ 生产避坑指南

在实际生产中,无论出现哪种铁素体,通常都意味着淬火硬度不达标,零件有报废风险。遇到问题,我们要对症下药:

  1. 如果金相判定是【未溶铁素体】:

    • 检查热处理炉的仪表是否有温差。

    • 改进行动:提高淬火加热温度(确保越过 Ac3),或适当延长保温时间,让铁素体吃透、溶匀。

  2. 如果金相判定是【先共析铁素体】:

    • 检查淬火油/水是否有老化、水温是否过高、或者是工件装炉量太大导致冷却“捂灶”了。

    • 改进行动:增强冷却介质的循环搅拌,更换更激烈的冷却介质(如水淬、盐水淬),或者减少单批次出炉的工件重叠量。

信息来源:网络
